混凝土模板工程质量验收规范.doc

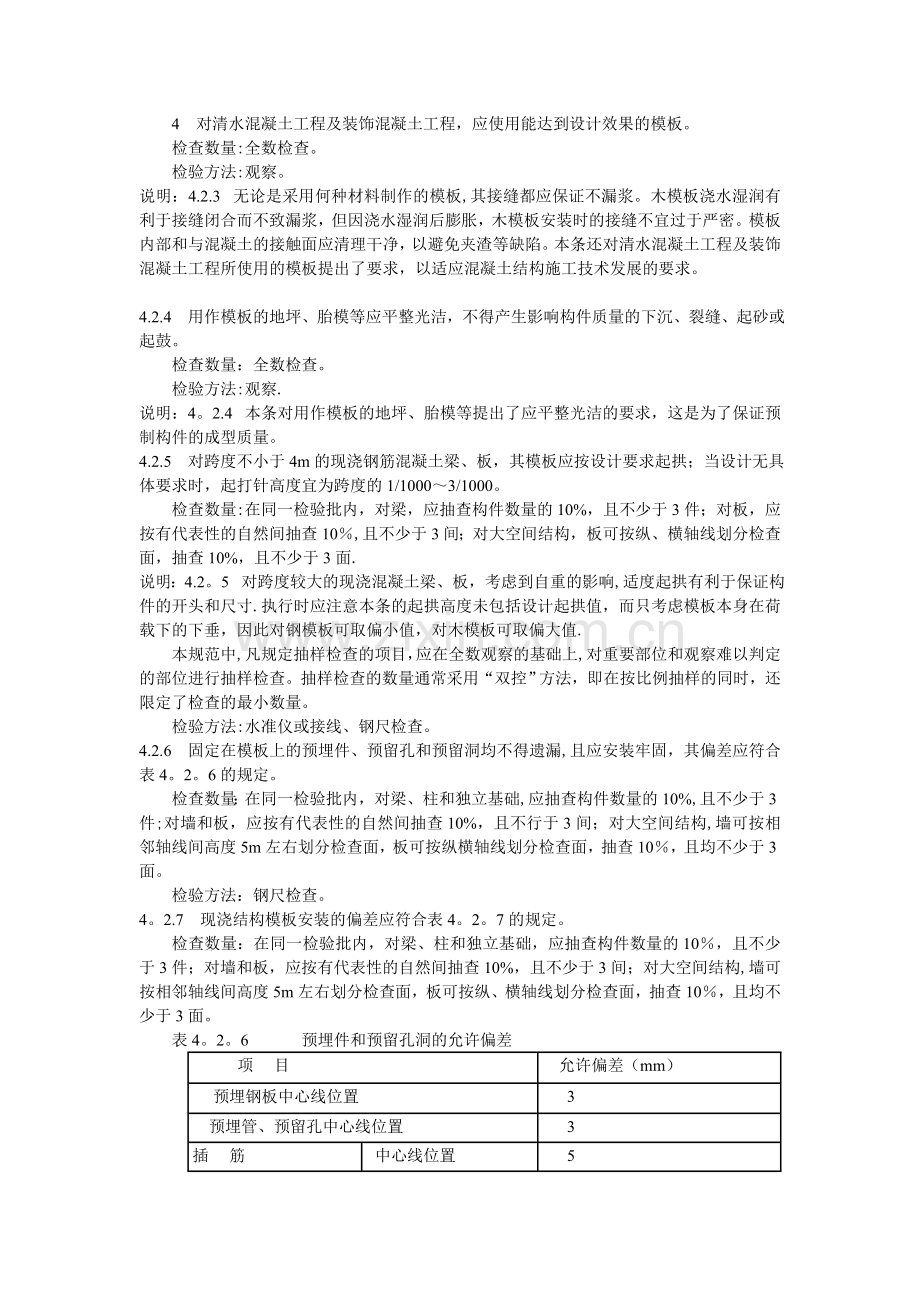

4 模板分项工程说明： 4 模板分项工程模板分项工程是为混凝土浇筑成型用的模板及其支架的设计、安装、拆除等一系列技术工作和完成实体的总称。由于模板可以连续周转使用，模板分项工程所含检验批通常根据模板安装和拆除的数量确定。4.1 一 般 规 定4。1.1 模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计.模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载.说明：4。1.1 本条提出了对模板及其支架的基本要求，这是保证模板及其支架的安全并对混凝土成型质量起后果要作用的项目。多年的工程实践证明,这些要求对保证混凝土结构的施工质量是必需的。本条为强制性条文,应严格执行。4。1.2 在浇筑混凝土之前,应对模板工程进行验收. 模板安装和浇筑混凝土时，应对模板及其支架进行观察和维护。发生异常情况时，应按施工技术方案及时进行处理。说明：4.1。2 浇筑混凝土时模板及支架在混凝土重力、侧压力及施工荷载等作用下胀模（变形）、跑模（位移）甚至坍塌的情况时有发生。为避免事故，保证工程质量和施工安全，提出了对模板及其支架进行观察、维护和发生异常情况时进行处理的要求。4。1。3 模板及其支架拆除的顺序及安全措施应按施工技术方案执行.说明：4。1.3 模板及其支架拆除的顺序及相应的施工安全措施对避免重大工程事故非常重要，在制订施工技术方案时应考虑周全。模板及其支架拆除时，混凝土结构可能尚未形成设计要求的受力体系，必要时应加设临时支撑。后浇带模板的拆除及支顶易被忽视而造成结构缺陷,应特别注意。本条为强制性条文，应严格执行. 4。2 模 板 安 装 主 控 项 目4。2.1 安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载的承载能力，或加设支架；上、下层支架的立柱应对准，并铺设垫板. 检查数量：全数检查。 检验方法：对照模板设计文件和施工技术方案观察。说明：4。2.1 现浇多层房屋和构筑物的模板及其支架安装时，上、下层支架的立柱应对准，以利于混凝土重力及施工荷载的传递，这是保证施工安全和质量的有效措施。本规范中,凡规定全数检查的项目，通常均采用观察检查的方法，但对观察难以判定的部位,应辅以量测检查。4。2。2 在涂刷模板隔离剂时,不得沾污钢筋和混凝土接槎处。 检查数量：全数检查。 检验方法:观察。说明：4.2.2 隔离剂沾污钢筋和混凝土接槎处可能对混凝土结构受力性能造成明显的不利影响，故应避免。一 般 项 目4.2.3 模板安装应满足下列要求: 1 模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水； 2 模板与混凝土的接触面应清理干净并涂刷隔离剂,但不得采用影响结构性能或妨碍装工程施工的隔离剂； 3 浇筑混凝土前，模板内的杂物应清理干净；4 对清水混凝土工程及装饰混凝土工程，应使用能达到设计效果的模板。检查数量:全数检查。检验方法:观察。说明：4.2.3 无论是采用何种材料制作的模板,其接缝都应保证不漏浆。木模板浇水湿润有利于接缝闭合而不致漏浆，但因浇水湿润后膨胀，木模板安装时的接缝不宜过于严密。模板内部和与混凝土的接触面应清理干净，以避免夹渣等缺陷。本条还对清水混凝土工程及装饰混凝土工程所使用的模板提出了要求，以适应混凝土结构施工技术发展的要求。4.2.4 用作模板的地坪、胎模等应平整光洁，不得产生影响构件质量的下沉、裂缝、起砂或起鼓。检查数量：全数检查。检验方法:观察.说明：4。2.4 本条对用作模板的地坪、胎模等提出了应平整光洁的要求，这是为了保证预制构件的成型质量。4.2.5 对跨度不小于4m的现浇钢筋混凝土梁、板，其模板应按设计要求起拱；当设计无具体要求时，起打针高度宜为跨度的1/10003/1000。检查数量:在同一检验批内，对梁，应抽查构件数量的10%，且不少于3件；对板，应按有代表性的自然间抽查10,且不少于3间；对大空间结构，板可按纵、横轴线划分检查面，抽查10%，且不少于3面.说明：4.2。5 对跨度较大的现浇混凝土梁、板，考虑到自重的影响,适度起拱有利于保证构件的开头和尺寸.执行时应注意本条的起拱高度未包括设计起拱值，而只考虑模板本身在荷载下的下垂，因此对钢模板可取偏小值，对木模板可取偏大值.本规范中,凡规定抽样检查的项目，应在全数观察的基础上,对重要部位和观察难以判定的部位进行抽样检查。抽样检查的数量通常采用“双控”方法，即在按比例抽样的同时，还限定了检查的最小数量。检验方法:水准仪或接线、钢尺检查。4.2.6 固定在模板上的预埋件、预留孔和预留洞均不得遗漏,且应安装牢固，其偏差应符合表4。2。6的规定。检查数量：在同一检验批内，对梁、柱和独立基础,应抽查构件数量的10%,且不少于3件;对墙和板，应按有代表性的自然间抽查10%，且不行于3间；对大空间结构,墙可按相邻轴线间高度5m左右划分检查面，板可按纵横轴线划分检查面，抽查10，且均不少于3面。检验方法：钢尺检查。4。2.7 现浇结构模板安装的偏差应符合表4。2。7的规定。检查数量：在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构,墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查10，且均不少于3面。表4。2。6 预埋件和预留孔洞的允许偏差 项 目 允许偏差（mm） 预埋钢板中心线位置 3 预埋管、预留孔中心线位置 3插 筋 中心线位置 5 外露长度 +10，0预埋螺栓 中心线位置 2 外露长度 +10，0预留洞 中心线位置 10 尺 寸+10，0注:检查中心线位置时,应沿纵、横两个方向量测，并取其中的较大值。说明:4。2.6 对预埋件的外露长度,只允许有正偏差，不允许有负偏差；对预留洞内部尺寸，只允许在，不允许小。在允许偏差表中，不允许的偏差都以“0”来表示。本规范中，尺寸偏差的检验除可采用条文中给出的方法外，也可采用其他方法和相应的检测工具。 表4。2。7 现浇结构模板安装的允许偏差及检验方法 项 目允许偏差（mm) 检验方法 轴线位置 5 钢尺检查 底模上表面标高 5水准仪或拉线、钢尺检查截面内部尺寸基 础 10 钢尺检查柱、墙、梁 +4, 5 钢尺检查层高垂直度不大于5m 6经纬仪或吊线、钢尺检查 大于5m 8经纬仪或吊线、钢尺检查相邻两板表面高低差 2 钢尺检查 表面平整度 32m靠尺和塞尺检查 注：检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。4.2。8 预制构件模板安装的偏差应符合表4.2。8的规定。 检查数量；首次使用及大修后的模板应全数检查；使用中的模板应定期检查，并根据使用情况不定期抽查.表4.2。8 预制构件模板安装的允许偏差及检验方法 项 目允许偏差(mm） 检验方法长 度 板、梁 5钢尺量两角边，取其中大值薄腹梁、桁架 10 柱0，10 墙 板0，5宽 度 板、墙板0,-5钢尺量一端及中部，取其中较大值梁、薄腹梁、桁架、柱+2,5高（厚）度 板 +2,-3钢尺量一端及中部,取其中较大值 墙 板 0,5梁、薄腹梁、桁架、柱+2,5侧向弯曲 梁、板、柱l/1000且15拉线、钢尺量最大弯曲处墙板、薄腹梁、桁架l/1500且15板的表面平整度 32m靠尺和塞尺检查 相邻两板表面高低差 1 钢尺检查对角线差 板 7钢尺量两个对角线 墙 板 5翘 曲 板、墙板l/1500调平尺在两端量测设计起拱薄腹梁、桁架、梁 3拉线、钢尺量跨中 注：l为构件长度（mm). 说明：4.2。74.2。8 规定了现浇混凝土结构模板及预制混凝土构件模板安装尺寸的检查数量、允许偏差及检验方法.还应指出，按本规范第3.0。7条的规定，对一般项目，在不超过20的不合格检查点中不得有影响结构安全和使用功能的过大尺寸偏差。对有特殊要求的结构中的某些项目，当有专门标准规定或设计要求时，尚应符合相应的要求。由于模板对保证构件质量非常重要，且不合格模板容易返修成合格品，故允许模板进行修理，合格后方可投入使用。施工单位应根据构件质量检验得到的模板质量反馈信息，对边疆周转使用的模板定期检查并不定期抽查。4.3 模 板 拆 除 主 控 项 目4.3.1 底模及其支架拆除时的混凝土强度应符合设计要求；当设计无具体要求时，混凝土强度应符合表4。3.1的规定。检查数量：全数检查。检验方法：检查同条件养护试件强度试验报告。 表4。3.1 底模拆除时的混凝土强度要求 构件类型 构件跨度(m）达到设计的混凝土立方体抗压强度标准值的百分率(%） 板2 50 2，8 75 8 100梁、拱、壳 8 75 8 100悬臂构件 100说明：4.3。1 由于过早拆模、混凝土强度不足而造成混凝土结构构件沉降变形、缺棱掉角、开裂、甚至塌陷的情况时有发生.为保证结构的安全和作用功能，提出了拆模时混凝土强度的要求。该强度通常反映为同条件养护混凝土试件的强度。考虑到悬臂构件更容易因混凝土强度不足而引发事故，对其拆模时的混凝土强度应从严要求.4.3.2 对后张法预应力混凝土结构构件，侧模宜在预应力张拉前拆除；底模支架的拆除应按施工技术方案执行,当无具体要求时，不应在结构构件建立预应力前拆除。 检查数量：全数检查。 检验方法：观察。说明：4.3.2 对后张法的预应力施工，模板及其支架的拆除时间和顺序应根据施工方式的特点和需要事先在施工技术方案中确定。当施工技术方案中无明确规定时,应遵照本条的规定执行。4。3。3 后浇带模板的拆除和支顶应按施工技术方案执行. 检查数量:全数检查。检验方法：观察。说明：4.3.3 由于施工方式的不同，后浇带模板的拆除及支顶方法也各有不同，但都应能保证结构的安全的质量。由于后浇带较易出现安全和质量问题，故施工技术方案应对此作出明确的规定。 一 般 项 目4。3。4 侧模拆除时的混凝土强度应能保证其表面及棱角不受损伤。检查数量：全数检查.检验方法:观察。说明：4。3。4 由于侧模拆除时混凝土强度不足可能造成结构构件缺棱掉角和表面损伤,故应避免。4.3。5 模板拆除时，不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并及时清运。 检查数量：全数检查。检验方法：观察.说明：4。3。5 拆模时重量较大的模板倾砸楼面或模板及支架集中堆放可能造成楼板或其他构件的裂缝等损伤，故应避免.
