桥梁工程施工总结.doc

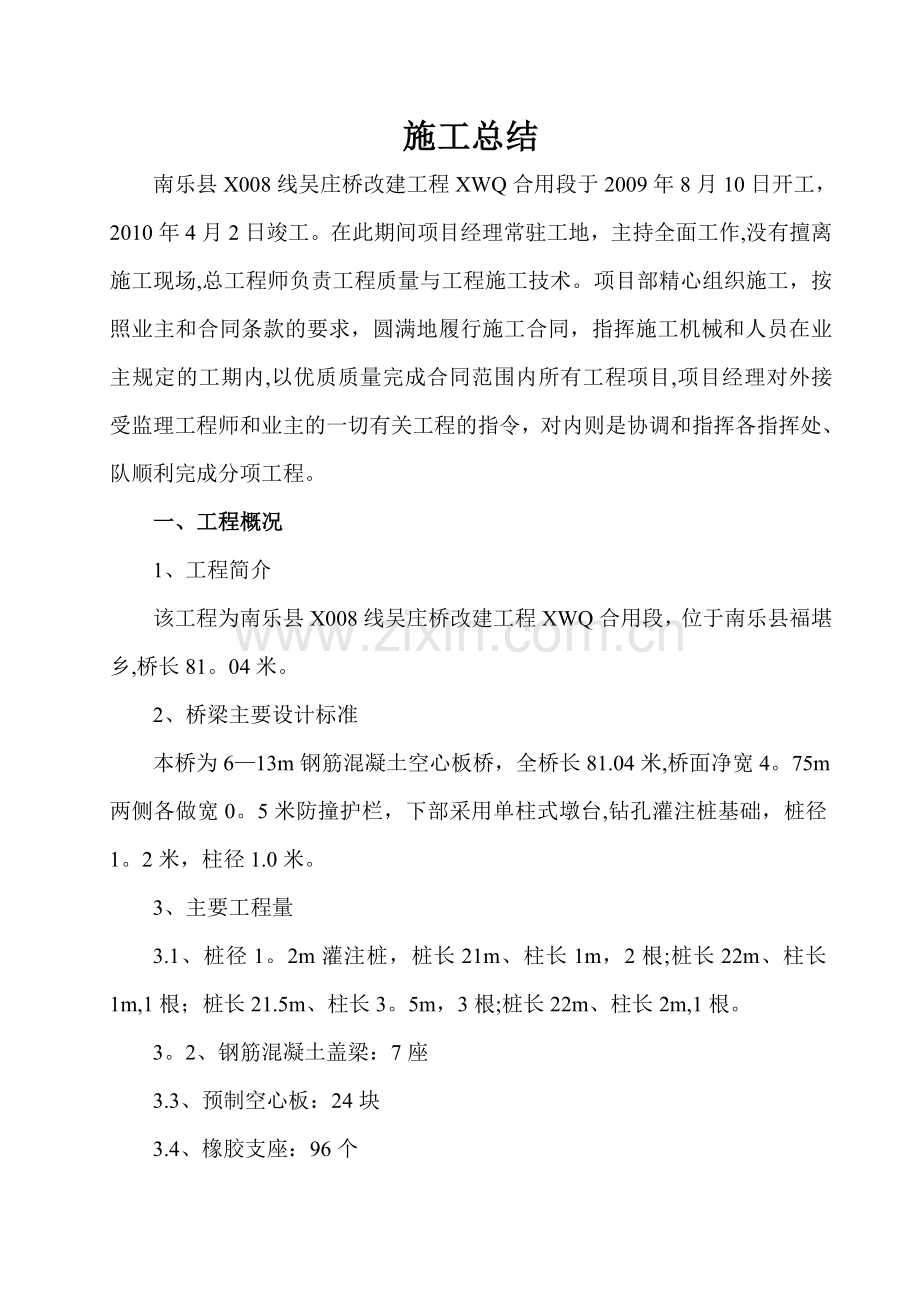

施工总结南乐县X008线吴庄桥改建工程XWQ合用段于2009年8月10日开工，2010年4月2日竣工。在此期间项目经理常驻工地，主持全面工作,没有擅离施工现场,总工程师负责工程质量与工程施工技术。项目部精心组织施工，按照业主和合同条款的要求，圆满地履行施工合同，指挥施工机械和人员在业主规定的工期内,以优质质量完成合同范围内所有工程项目,项目经理对外接受监理工程师和业主的一切有关工程的指令，对内则是协调和指挥各指挥处、队顺利完成分项工程。一、工程概况1、工程简介该工程为南乐县X008线吴庄桥改建工程XWQ合用段，位于南乐县福堪乡,桥长81。04米。2、桥梁主要设计标准本桥为613m钢筋混凝土空心板桥，全桥长81.04米,桥面净宽4。75m两侧各做宽0。5米防撞护栏，下部采用单柱式墩台,钻孔灌注桩基础，桩径1。2米，柱径1.0米。3、主要工程量3.1、桩径1。2m灌注桩，桩长21m、柱长1m，2根;桩长22m、柱长1m,1根；桩长21.5m、柱长3。5m，3根;桩长22m、柱长2m,1根。3。2、钢筋混凝土盖梁：7座3.3、预制空心板：24块3.4、橡胶支座：96个二、施工方案和主要项目施工方法按照本工程的设计图纸进行流水施工，各分项工程以机械施工为主,配合人工操作。1、钻孔灌注桩施工采用回旋钻机泥浆护壁成孔,该机型对各种地层土壤适应性较强，钻进速度快。1。1、施工准备施工队进场后,首先修建施工便道,确保钻机进场就位。平整桩位施工场地，开挖泥浆池。将施工用水引致施工现场。1.2、钻孔桩施工工艺钻孔桩施工,采用KP1200钻机进行钻孔作业.作业顺序如下：钻孔定位 埋设护筒 钻孔就位 钻孔 清孔 下钢筋笼 下导管 灌注水下砼 破桩头1.3、桩基定位使用经纬仪放出桥面中心及桩中心线,每次至少放出两排，通过用钢尺对桩位横向、纵向间距进行校核，放样数据报质检工程师，桩位由驻地监理工程师批准后方能进行施工。1.4、护筒的埋设因河床覆盖多层为黄土、亚粘土和泥岩,施工时孔口使用1.52m的钢护筒,直径大于孔径30，壁厚4。钢护筒的埋设必须认真进行，护筒底部及四周用粘土填筑，并分层夯实处理.护筒中心竖直线与桩中心重合，平面允许偏差在50内竖直线倾斜不大于1。护筒顶要高出地面30左右,并在顶部焊加强筋和吊耳，开出水口.钻进过程中要经常检查护筒是否发生偏移和下沉，并要及时处理.1。5、钻孔钻机就为前，对钻孔前的各项准备工作进行检查，包括主要机具设备的检查的维修。钻机安装就位后，座底和顶端应平稳,不得产生位移和沉陷.钻机转盘中心下钢护筒中心位置偏差不得大于2。开始钻进时，要稍提钻杆，在护筒内打浆，并开动泥浆泵进行循环，待泥浆均匀后方开始钻进.进尺要适当控制，对护筒底部，应低档慢速钻进，使底脚处有较坚固的泥皮护壁。如护筒底土质较软出现漏浆时,可提起钻头，向孔内倒入粘土块.钻至护筒底部以下1m后,则可按土质情况以正常速度钻进。钻进过程中要经常注意土层变化,每进尺2m或在土层变化处应捞取渣样，判断土层，记入钻孔记录表并与地质柱状图核对。操作人员必须认真贯彻执行嵌岗位责任制，随时填写钻孔施工记录,交接班时应仔细交代本班钻进情况及下一班需注意的事项。钻孔过程中要保持孔内1.5m-2m的水头高度，并要防止扳手、管钳等金属工具或其他异物掉落孔内，损坏钻机钻头.钻进作业必须保持连续性，升降锥头时要平稳，不得碰撞护筒或孔壁。拆除和加接钻杆时力求迅速.钻孔泥浆采用的优质粘土在泥浆池内制备,设1个泥浆池和2个沉淀池串联并用,其容积根据孔径、孔深等确定。造浆用的泥土应符合下列技术要求。胶体率不低于 96含砂率部大于 4造浆率不低于 0。006m3/kg0。008m3/kg。泥浆性能指标应符合下列技术要求:泥浆相对密度 1.251.30g/3漏斗粘度 1928Pa。s含砂率 4%胶体率 96%失水量 15m/30min钻孔作业的劳动组织：每台钻机每班配备操作人员7名,其中指挥1人，卷扬机1人，机电工兼记录员2人，装拆钻杆及清渣3人.桩桩孔至设计标高后,对成孔的孔径、孔深和倾斜度等进行检查，满足设计要求后报监理工程师进行终孔检验，并填写终孔检验记录。1.6、清孔终孔检验合格后，立即进行清孔作业，采用换浆法清孔。清孔过程中必须始终保持孔内原有水头高度，以防踏孔.1.7、钢筋骨架制作与安放钢筋骨架要钢筋加工场地分段制作，运至现场后吊入孔内，并在孔口进行焊接接长.焊接采用单面焊,焊缝长度须满足施工技术规范的要求,并将接头错开50以上。主筋接头采用对焊，为使钢筋骨架有足够的刚度，以保证在运输和吊放过程中不产生变形,每隔2m2。5m用18mm钢筋设置一道加强箍。在箍筋上设穿心圆式混凝土垫块。钢筋骨架用吊车起吊，第一段放入孔内后用钢管或型钢临时搁置在护筒口,再起吊另一段，对正位置焊接后逐段放入孔内至设计标高,最后将最上面一段的挂环在孔口并临时与护筒口焊牢.钢筋骨架安放后的顶面和底面标高应符合设计要求，其误差不得大于5。1。8、灌注c25水下混凝土水下混凝土的灌注采用导管法。导管接头为卡口式，直径30,壁厚10mm，分节长度1m-2m，最下端一节长5m。导管在使用前须进行水密、承压和接头抗拉试验。灌注混凝土前应将灌注机具如储料斗、溜槽、漏斗等准备好.导管在吊入孔内时，其位置应居中、轴线顺直，稳步沉放，防止卡挂钢筋骨架和碰撞孔壁。水下混凝土的水灰比为0.5,坍落度20,2，并通过试验确定掺入适量缓凝剂，初凝时间不小于6。采用砼送混凝土，直接倒入导管内进行灌注，混凝土接近桩顶时，改用吊斗倾倒以提高漏斗高度。灌注混凝土之前，对孔内进行二次清孔,使孔底沉淀层厚度符合规定，认真做好灌前的各项检查记录并经监理工程师确认后方可进行灌注。灌注首批混凝土时，导管下口至孔底的距离控制在2540,且使导管埋入混凝土的深度不小于1m。剪球灌注开始后，应连续地进行，并进可能缩短拆除导管的间隔时间灌注过程中应经常用测深锤探测孔内混凝土面位置，及时调整导管的埋深，导管的埋深控制在2m4m为宜,特殊情况下不得小于1m或大于6m。当混凝土面接近钢筋骨架底部时,为防止钢筋骨架上浮，采取以下措施：A、使导管保持稍大的埋深，放慢灌注速度，以减小混凝土的冲击力。B、当孔内混凝土面进入钢筋骨架1m-2m后，适合提升导管，减小导管埋置深度，增大钢筋骨架下部的埋置深度.为确保桩顶质量，桩顶加灌0.5m0.8m高度。同时指定专人负责填写水下混凝土灌注记录。全部混凝土灌注完成后,拔出钢护筒，清理场地.2、盖梁施工2.1两个桥台（敦）处的盖梁在钻孔桩施工结束并经检测合格后，用挖掘机开挖基坑，边坡按1：0。5考虑，如边坡不稳，则以简易板桩进行临时支护。机械开挖至承台底标高以上15左右时，改用人工挖土,凿除桩头预留混凝土并整平基底,经监理工程师检验合格后浇垫层混凝土，进行盖梁施工。盖梁模板采用定型组合钢模拼装,安扯使用吊车,支撑主要采取外侧周边支撑的方式。2。2、筋下料成型及绑孔钢筋由钢筋班集中下料成型，编号堆放，运输至作业现场，进行绑孔。钢筋均应有出厂质量证明书或实验资料方可使用。钢筋绑孔严格按图纸进行现场放样绑孔，绑孔中注意钢筋位置、搭接长度及接头的错开.钢筋绑扎成型后，按要求进行验收.2。3、模板模板均采用万能组合钢模拼装,用槽钢或角铁做肋.底口、中部、上部均对拉螺杆，外侧用方木支撑控固定。墩身采用工厂加工的定型刚模板。盖梁、台帽模板均采用大尺寸刚模板.模板拼装时严格按照设计图纸尺寸作业，垂直度、轴线偏差、标高均应满足技术规范规定。2.4、混凝土浇注混凝土分层浇筑,每层厚控制在45以内。浇筑过程中设专人随时检查钢筋和模板的稳固性，发现问题及时处理。混凝土浇筑到顶初凝后，立即进行洒水覆盖养护,达规定强度后拆除模板.其质量经监理工程师验收合格后，方可进行基坑的回填工作。2.5、养生砼浇注后及时覆盖养生，经常保持砼表面湿润。2。6、模板拆除模板拆除按照结构的不同和砼规定强度来决定,混凝土达到强度的70%即可拆模板.模板拆除时要小心按顺序拆卸，防止撬坏模板和碰坏结构.3、空心板施工孔板采用在预制厂内加工成型。3。1、预制板模板：空心板用底座采用水磨石做底模，侧模采用钢模板,方钢做肋，芯模均采用充气胶囊，充气胶囊根据结构尺寸不同，提前向生产产家订做，充气胶囊进场后要进行气密性试验后方可使用，并用定位钢筋固定充气胶囊以防上浮.3。2、钢筋制作预制时钢筋在钢筋间集中下料、弯曲，在底座上绑扎成型。钢筋的表面要洁净，使用前将表机油渍、漆皮、鳞绣清除干净.级钢筋制作箍筋,其末端弯钩的弯曲直径大于受力主钢筋的直径,且不小于箍筋直径的2.5倍，弯钩平直部分长度不小箍筋直径的5倍.钢筋焊接前,必须根据施工条件进行试焊，合格后方可正式施焊。分部筋采用绑扎连接。受力筋接头采用闪光对焊。受钢筋连接采用双面焊接,双面焊缝的长度不小钢筋直径的5倍。钢筋拼装时应按设计图纸方大样,放样时应考虑焊接变形和预留拱度，拼装时，在需要焊接的位置用楔形卡卡住，防止电焊时局部变形.待所有焊接点卡好后，先在焊缝两端电焊定位，然后进行焊缝施焊。施焊顺序由中到边对称地向两端进行，先焊骨架下部，后焊骨架上部。相邻的焊缝采用分区对称跳焊，不行顺方向一次焊成.3.3、混凝土浇筑板梁砼采用500L以上强制式拌合机现场拌制，小翻斗车运输，人工输送入模,浇注砼时应注意浇注顺序和厚度，振捣时应避开波纹管和橡胶蕊模，防止因振捣不当而使胶囊上浮、变形。板梁砼浇注后应进行收浆抹面,并在定浆后进行二次抹面、拉毛。空心板的浇筑分二次完成，即第一次浇筑至空心部分底标高再安装芯模。砼采用插入式振捣棒，振捣时应避免碰撞钢筋，浇第二次砼时，振捣砼时，须从两侧时振捣,以防止充气胶囊左右移动或上浮现象。3.4、养生养护采用洒水养生，表面覆盖保水草袋，养护时间不小于7天。3。5、空心板安装吊装前对桥位现场进行认真地平整压实。板梁安装采用2太30t吊车,两端同时吊装，用拖挂车运输.板梁安装注意梁体位置摆放准确，支座安装正确,并使支座与板梁接触密实牢固.4、橡胶支座施工4。1、支座安装顺序橡胶支座安装的关键：应尽可能地保证梁底与垫石顶面水平、平整，使其同橡胶支座上、下面全部贴。避免偏压、脱空、不均匀支承的发生,施工程序如下：先将支承垫石顶面除去.垫石表面应清洁、平整、无油污。在支承垫石上按设计图标出支座位置中心线,同时在橡胶支座上也标上十字交叉中心线。将支座安放在垫石上的支座位置中心线相重合,使支座就位准确.4。2、板式橡胶支座安装的注意事项橡胶支座在安装前，应检查产品合格证书中有关技术性能指标，如不符合设计要求时,不得使用。检查支座顶面标高,力求准确一致。矩形支座短边与顺桥方向平行安置，以利转动。吊装板前,抹平的水泥砂浆必须干燥并保持清洁和粗糙.就位不准或支座与板不密贴时，必须吊起,采取措施垫钢板和使支座位置限制在允许偏差内，不得用撬棍移动空心板。5、桥面铺装层施工5.1、在桥面范围内布点测设高程，控制铺装层厚度.5.2、采用平板式振动器整平，人工刮平、精平。5.3、收浆后用毛刷进行拉毛.5。4、浇筑完成后覆盖,洒水养生.三、确保工程质量的技术措施1、质量标准:要工程质量标准拟达到合格工程标准，严格按有关技术规范标准操作，每道工序验收不合格不得进行下一道工序.2、质量保证措施根据本工程的需要，拟在本施工项目设置质量管理领导小组,监督质量控制程序的顺利进行，设置质检部负责工程质量全过程管理的控制，作业班组为施工质量终检责任人，并建立奖罚制度,项目经理按产值提取一部分质量奖励基金，每月或每季度奖励符合条件的单位或个人，对造成质量缺陷的处以罚款.四、确保工期的技术组织措施1、指挥机构迅速成立及时到位为加快本合同的建设，我公司成立有力的合同段项目经理部，对内指挥施工生产,对外负责合同履行及协调联络。2、施工人员迅速进场实施本合同的施工队伍提前选定，开工前开始熟悉投标图纸，提前进场，进行施工准备。机械设备将随同施工队伍迅速抵达,确保主体工程按时(或提前）开工。3、施工准备抓早抓紧尽快做好施工准备工作，认真复核图纸，进一步完善施工组织设计,落实重大施工方案，积极配合业主及有关单位办理征地拆迁手续.主动疏通地方关系，取得地方政府及有关部门的支持，施工中遇到问题影响进度时，将统筹安排，及时调整，确保总体工期。4、施工组织不断优化以审批的施工组织进度和工期要求为据,及时完善施工组织设计，落实施工方案,报监理工程师审批。根据施工情况变化，不断进行设计、优化,使工序衔接,劳动力组织、机具设备、工期安排等有利于施工生产。5、施工调度高效运转加强调度指挥，强化协调力度,超前布局谋势，及时解决问题,采取垂直管理、横向协调的强制手段,减少中间关节，提高决策速度和工作效率。6、建立从经理部到各施工处的调度指挥系统，全面、及时掌握并迅速、准确地处理影响施工进度的各种问题。对工程交叉和施工干扰应加强指挥和协调，对重大关键问题超前研究,制定措施,及时调整工序和调动人、财、物、机，保证工程的连续性和均衡性。7、强化施工管理严明劳动纪律，对劳动力实行动态管理，优化组合，使作业专业化、正规化.8、实行内部经济承包责任制。既重包又重管，使责任和效益挂钩,个人利益和完成工作量挂钩，做到多劳多得，调动施工队，个人的积极性和创造性。9、安排好雨季的施工根据当地气象、水文资料,有预见性地调整各项工作的施工顺序,并做好预防工作，使工程能有序和不间断的进行。10、加强机械设备管理切实做到加强机械设备的检修和维修工作，配齐维修人员,配足常用配件确保机械正常运转，对主要工序要储备一定的备用机械,确保机械化施工顺利进行.11、确保劳力充足，高效根据工程需要，配备充足的技术人员和技术工人,并采取各项措施，提高劳动者技术素质和工作效率.五、确保安全施工是技术组织措施1、建立以项目经理为组长的安全领导小组,制定安全责任制度、检查制度、奖罚制度、教育制度，各施工队设专职安全员,负责检查各种制度措施的落实情况。2、加强对职工的安全教育，认真贯彻执行“安全第一，文明施工”，树立“安全为了生产，生产必须安全”的指导思想，项目经理部和施工队设立专职安全员,负责全线生产、机械设备、财产物资的安全.3、工地现场要设醒目的安全标志，安全手册人手一本，出现安全事故按照“三不放过”的原则严肃处理。4、施工设备配足操作人员，施工中劳逸结合,夜间施工要有足够照明设备。5、保卫科认真做好工地的治安保卫工作，配合各施工队加强值班，搞好防火、防盗、防破坏工作，施工人员在施工中注意;劳逸结合,不酒后操作，不违章操作，夜间施工做好现场照明，防止一切安全事故的发生，做好冬雨季施工的防范工作,保证人员和设备的安全。6、发生重大伤亡事故，应按有关规定立即通知监理机构、发包人和上级有关部门.同时按国家有关规定处理。7、在高压线路、地下管道附近施工前，应向发包人提出安全保护措施,经监理机构审核报发包人批准后实施。六、确保文明施工的组织措施1、由项目经理部办公室负责制作标牌,实行挂牌上岗。施工现场要设置醒目的“四牌三标”，即责任划分牌，工程告示牌、安全告示牌、技术质量标准牌和提高质量保证安全标语、增产节约标语、确保工期标语。2、项目经理部设会议室，室内墙面布置施工现场总平面图、施工形象进度图、组织机构设置图、管理制度、岗位职责等.3、协调好地方关系，教育职工尊重当地民风民俗，积极开展社会主义劳动竞赛不断掀起生产高潮,创造良好的文明施工环境.4、强化环保意识，制定必要的环保目标，对职工加强环保教育。形成人人重视环保的良好风气.5、尽量减少施工现场噪音，搞好环境卫生。对污水污物、生活垃圾设专人负责清扫，统一处理。6、施工现场配置洒水车，在施工道路上洒水，以免造成尘土飞扬。7、施工中对树木、庄稼要尽量避免损害，一草一木都要珍惜。8、对施工人员加强思想品德教育，在施工中避免发生口角、打架斗殴现象，做到文明施工。9、施工中如发现地下文物，按要求保护好现场的同时，及时报监理工程师,以便和当地文物管理部门取得联系，解决问题.10、施工现场若有地下管线,要设明显标志，并采取有效措施加以保护。总之,项目部依据上述施工方案及主要质量、安全、文明施工保证措施，在合同工期内圆满完成各项施工任务，保证工程按时交付使用。濮阳县鑫通路桥工程有限公司年 月 日
