热工仪表专业题库
一、填空：
１、按照测量结果得到的程序，测量分为直接测量和间接测量。
２、按照仪表是否与被测对象接触，测量分为接触测量和非接触测量。
３、无论简单仪表还是复杂仪表，其部件按功能可看成是由传感器和变换器、显示器三个环节组成,它们之间用信号线路或信号管路联系。
４、国际单位制中，温度的单位是开尔文。
５、热力学温度的符号是Ｔ，其单位名称是开尔文.
６、热力学温度单位的符号是Ｋ，其定义是水三相点热力学温度的1/273.16
７、摄氏温度的符号是t，其单位名称是摄氏度，单位符号为℃.
８、热力学温度和摄氏温度之间的关系是t=T—273。16.
９、玻璃液体温度计由装有工作液体的感温包、毛细管、和刻度标尺等组成。
１０、玻璃液体温度计按结构可分为棒式温度计、内标式温度计、和外标式温度计。
１１、玻璃液体温度计按用途可分为工业用、试验室用、标准水银温度计。
１２、工业用玻璃液体温度计一般做成内标尺式，实验室用玻璃液体温度计一般是棒式.
１３、热电偶是由两根不同性质的导体焊接或绞接构成的。
１４、热电偶两端所处温度不同，在热电偶回路中便会产生热电势.
１５、热电偶焊接的一端称为热端，与导线连接的一端称为冷端。
１６、热电厂常用测温热电偶有K型，J型和S型等几种。
１７、热电阻温度计是基于导体和半导体的电阻值随温度而改变的特性而测温的。
１８、工业热电阻由感温元件、绝缘管、内引线、保护套管、接线盒等五部分组成的.
１９、热电阻的测温范围宽、精度高，铂热电阻常用作-２00～+500℃范围的标准温度计。
２０、常与热电偶配套测温的二次表有测温毫伏表和电子电位差计两种。
２１、电子自动平衡电桥作为二次表，常与热电阻配套使用测温.
２２、补偿导线在0~100范围内具有与热电偶相同的热电特性。
２３、工业常用热电阻有铂电阻、铜电阻、镍电阻三种.
２４、铜热电阻一般只用于150℃以下的没有水分及无浸蚀性介质中的湿度测量.
２５、国际单位制中，压力的单位是牛顿/米2，又叫帕斯卡，符号是Pa,其定义是1牛顿力垂直均匀作用在1米2面积上所产生的压力.
２６、1帕斯卡等于1。01971×10—5 Kgf/cm2
２７、1帕斯卡等于0.987×10—5物理大气压
２８、1帕斯卡等于1。01971×10-4米水柱
２９、1千克/厘米2压力等于10米水柱.
３０、压力表的精度等级是用引用误差表示的.
３１、具有单向标尺的压力表,其允许误差是按测量上限的百分数计算的.
３２、具有双向标尺的压力表,其允许误差的按测量上限和下限之和的百分数计算的。
３３、具有无零标尺的压力表,其允许误差是按测量上限和下限之差的百分数计算的。
３４、在选择使用压力表时，为使压力表能安全可靠地工作，压力表的量程应选得比被测压力值高1/3。
３５、安装压力表时，取样点的选择应有代表性，不能将测点选在有涡流的地方。
３６、一般取样点与压力表安装点间距应不超过50米。
３７、压力表的轻敲位移就是在同一点上由轻敲表壳所引起的指针位置移动。
３８、工业用压力表的精度等级有1.0，1。5，2。5三种。

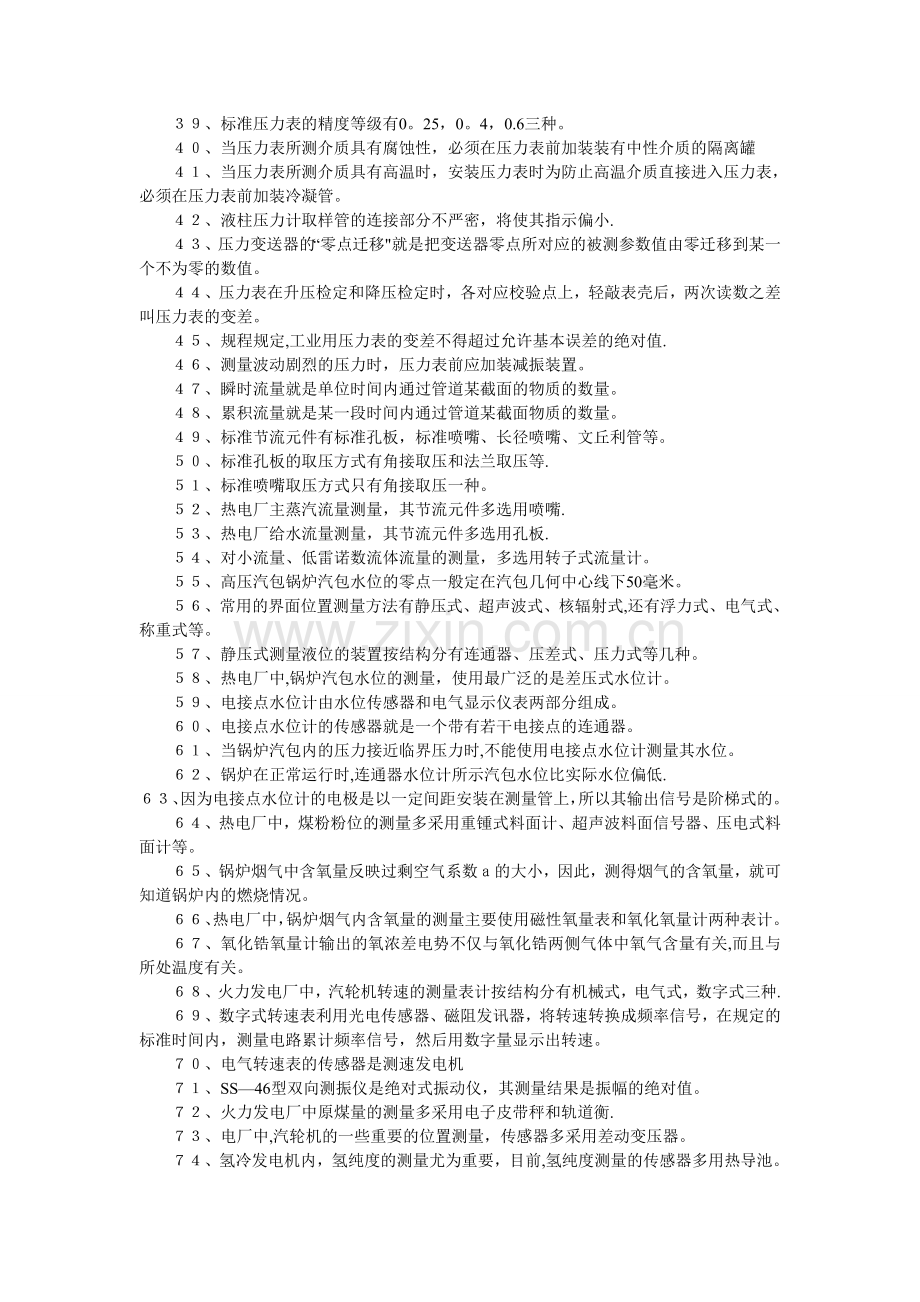

３９、标准压力表的精度等级有0。25，0。4，0.6三种。
４０、当压力表所测介质具有腐蚀性，必须在压力表前加装装有中性介质的隔离罐
４１、当压力表所测介质具有高温时，安装压力表时为防止高温介质直接进入压力表，必须在压力表前加装冷凝管。
４２、液柱压力计取样管的连接部分不严密，将使其指示偏小.
４３、压力变送器的“零点迁移"就是把变送器零点所对应的被测参数值由零迁移到某一个不为零的数值。
４４、压力表在升压检定和降压检定时，各对应校验点上，轻敲表壳后，两次读数之差叫压力表的变差。
４５、规程规定,工业用压力表的变差不得超过允许基本误差的绝对值.
４６、测量波动剧烈的压力时，压力表前应加装减振装置。
４７、瞬时流量就是单位时间内通过管道某截面的物质的数量。
４８、累积流量就是某一段时间内通过管道某截面物质的数量。
４９、标准节流元件有标准孔板，标准喷嘴、长径喷嘴、文丘利管等。
５０、标准孔板的取压方式有角接取压和法兰取压等.
５１、标准喷嘴取压方式只有角接取压一种。
５２、热电厂主蒸汽流量测量，其节流元件多选用喷嘴.
５３、热电厂给水流量测量，其节流元件多选用孔板.
５４、对小流量、低雷诺数流体流量的测量，多选用转子式流量计。
５５、高压汽包锅炉汽包水位的零点一般定在汽包几何中心线下50毫米。
５６、常用的界面位置测量方法有静压式、超声波式、核辐射式,还有浮力式、电气式、称重式等。
５７、静压式测量液位的装置按结构分有连通器、压差式、压力式等几种。
５８、热电厂中,锅炉汽包水位的测量，使用最广泛的是差压式水位计。
５９、电接点水位计由水位传感器和电气显示仪表两部分组成。
６０、电接点水位计的传感器就是一个带有若干电接点的连通器。
６１、当锅炉汽包内的压力接近临界压力时,不能使用电接点水位计测量其水位。
６２、锅炉在正常运行时,连通器水位计所示汽包水位比实际水位偏低.
６３、因为电接点水位计的电极是以一定间距安装在测量管上，所以其输出信号是阶梯式的。
６４、热电厂中，煤粉粉位的测量多采用重锺式料面计、超声波料面信号器、压电式料面计等。
６５、锅炉烟气中含氧量反映过剩空气系数ａ的大小，因此，测得烟气的含氧量，就可知道锅炉内的燃烧情况。
６６、热电厂中，锅炉烟气内含氧量的测量主要使用磁性氧量表和氧化氧量计两种表计。
６７、氧化锆氧量计输出的氧浓差电势不仅与氧化锆两侧气体中氧气含量有关,而且与所处温度有关。
６８、火力发电厂中，汽轮机转速的测量表计按结构分有机械式，电气式，数字式三种.
６９、数字式转速表利用光电传感器、磁阻发讯器，将转速转换成频率信号，在规定的标准时间内，测量电路累计频率信号，然后用数字量显示出转速。
７０、电气转速表的传感器是测速发电机
７１、SS—46型双向测振仪是绝对式振动仪，其测量结果是振幅的绝对值。
７２、火力发电厂中原煤量的测量多采用电子皮带秤和轨道衡.
７３、电厂中,汽轮机的一些重要的位置测量，传感器多采用差动变压器。
７４、氢冷发电机内，氢纯度的测量尤为重要，目前,氢纯度测量的传感器多用热导池。
二、判断
１、√就分度值来说,1℃等于1K.２、×摄氏温度单位“摄氏度"表示的量值应写成“摄氏20度"或“20℃”。３、√温度的大小反映物体分子平均动能的大小。４、√所谓温标，就是温度的数值表示方法，它是借助于随温度变化而变化的物理量来表示温度数值。５、√温标就是温度的标尺。６、√摄氏温标又叫百分温标。它规定在标准大气压下纯水的冰点为零度,沸点为百度,在此两点间等分100等分，每等份代表一摄氏度.７、×评定测温仪表品质好坏的技术指标主要是看仪表最大绝对误差的大小。８、√双金属温度计属于膨胀式温度计.９、×动圈式温度计是非接触式测温仪表。１０、×凡测量湿度在600℃以下者，统称低温计，凡测量温度在600℃以上者，统称高温计。１１、×压力式温度计属于液体膨胀式温度计。１２、√热电偶的热电势是热电偶两端温度差的函数，是非线性的;在不同温域内，温差相等,热电势并不相等.１３、√在热电偶回路中插入第三、四种导体，只要插入导体的两端温度相等，且插入导体是匀质的,无论插入导体的温度分布如何,都不会影响原来热电偶热电势的大小。１４√使用冷端补偿器必须与热电偶相配套.不同型号的热电偶所使用的冷端补偿器应不同。１５、√任意两种导体材料都可以配制成热电偶.１６、√热电偶分度表是在其冷端温度为０℃条件下制作的，使用时要求其冷端温度为０℃,如果冷端温度不为０℃，必须对冷端温度修正到０℃。１７、×热电阻的纯度校验，即是对构成热电阻材料成分的检查校验。１８、√热电阻与二次表的连接，一般采用三线制连接法,主要是为了减少线路电阻随环境温度变化带来的测量误差。１９、×动圈式温度仪表可分为毫伏计式和不平衡电桥式,其中毫伏计式用于与热电阻配套测温,不平衡电桥用于与热电偶配套使用。２０、√判断Ｋ型热电偶正负时，可根据亲磁性情况识别,不亲磁为正极,稍亲磁为负极。２１、×根据不同原理制造的测温仪表，对热电偶回路电阻数值的要求都是相同的.２２、√使用铂铑－铂热电偶测温时，错用镍铬－镍铝热电偶的补偿导线，极性接得正确，将造成过补偿，使指示表偏高。２３、√测温毫伏计必须规定外线路电阻.２４、应用三线制连接热电阻元件和表计时，三根连线长度必须相等。２５、×国际单位制压力的基本单位是ＭＰa.２６、×一个物理大气压就是一个工程大气压.２７、√大气压力随时间、地点的改变而改变。２８、√使用活塞压力计时，活塞与活塞缸、承重盘和砝码必须配套使用。２９、×规程规定，使用活塞压力计时要求环境温度为０℃３０、×安装在取样点下方的压力变送器，应采用正迁移来修正其零点。３１、√弹簧管压力表出现线性误差时，应调整拉杆的活动螺丝.３２、√在读取液柱式压力计液柱高度时，一般按照液柱弯月面顶点位置在标尺上读取数据。３３、√低压活塞式压力计应用变压器油,高压则用蓖麻油。３４、√DBY型压力变送器实现零点迁移主要是在杠杆上加装一个迁移弹簧。３５、√检查压力表和变送器密封性时,一般用活塞式压力计，加压到最高测量值，保持5分钟，如测量元件不泄漏不膨胀，说明密封性合格.
３６、√当需要在阀门附近取压时，若取压点选在阀门前,则与阀门的距离必须大于两倍管道直径。３７、√用作二等标准传递的压力计，其精度等级是±0.2%３８、√双波纹管差压计主要用于与节流装置配合测量流体流量。３９、√测量管道流量，不仅要有合格的节流元件，而且其前后管直管段应符合要求。４０、√利用动压测量管测量流量时，实际上是通过测量流体平均流速，从而间接测量出其流量。４１、×使用节流装置测量流量时，节流装置前的管道内必须加装整流器。４２、√玻璃转子流量计是一种非标准化的仪表，制造时是用常温常压下的水标定的，如果实际被测介质的种类、工作状态和物理参数与出厂标定不同,将造成很大的测量误差。４３、×热电厂中，主蒸汽流量的测量多采用流速－面积法。
４４、×热电厂中，空气流量的测量多采用孔板。
４５、×锅炉在正常运行时，汽包水位界面是水平清晰的.
４６、√使用称重式测位计,要求容器的形状必须一定，且介质的高度与重量成正比。
４７、√使用平衡容器测量水位时,汽包压力变化使饱和水与饱和水蒸汽的重度改变，是产生测量误差的主要原因。
４８、×电接点水位计的电极越多，测量准确度越高，可靠性越好.
４９、×使用氧化锆氧量计，可以测出一定空间内相对稳定的气体中的氧气含量。
５０、×电子轨道衡是一种能连续测量轨道输煤量的装置，其输出信号是连续变化的。
５１、√测速发电机的输出电压与汽轮机的转速成正比.
三、选择
１、仪表的精度等级是用下面哪种误差表示的Ｃ Ａ、系统误差；Ｂ、绝对误差；Ｃ、允许误差
２、热力学温度的符号是Ｂ Ａ、Ｋ； Ｂ、Ｔ； Ｃ、t
３、有一测温仪表，精度等级为0。5级,测量范围为400～600℃,该表的允许基本误差是Ｃ Ａ、±3 Ｂ、±2 Ｃ、±1
４、不适合测量在室温上下波动的温度计是Ａ
Ａ、蒸汽压力式温度计 Ｂ、棒式温度计 Ｃ、双金属温度计
５、在相同温度下，产生热电势最大的热电偶是Ｃ
Ａ、铂铑－铂热电偶； Ｂ、镍铬－镍硅热电偶 Ｃ、镍铬－考铜热电偶
６、准确度最高的热电偶是Ａ Ａ、Ｓ型 Ｂ、Ｋ型 Ｃ、Ｊ型
７、下面哪种型号的热电偶,其热电势与温度的线性关系最好Ｃ Ａ、Ｓ型 Ｂ、Ｒ型 Ｃ、Ｋ型
８、能以亲磁性判断其正负极性的热电偶是Ｂ Ａ、Ｂ型 Ｂ、Ｊ型 Ｃ、Ｓ型
９、下面几种热电偶中,哪一种是非标准化热电偶Ｂ
Ａ、镍铬－镍硅；Ｂ、镍铬－镍铝;Ｃ、铁－康铜
１０、用热电偶测量０以上的温度时，若与二次表相连接补偿导线极性接反，将使指示值Ｃ Ａ、偏高；Ｂ、正常;Ｃ、偏低
１１、一镍铬－镍硅热电偶的输出热电势为33.29毫伏，已知其冷端环境温度为20℃，且查镍铬－镍硅热电偶分度表，得知33。29毫伏对应温度为800℃，则其热端所处温度为ＢＡ、800℃B、820℃Ｃ、780℃
１２、使用铁－康铜热电偶测温时,错用了铂铑－铂热电偶的补偿导线,将使其指示表Ａ
Ａ、指示偏低； Ｂ、指示偏高； Ｃ、指示正常；
１３、以下几种热电阻中，非标准化热电阻是Ａ Ａ、锗热电阻； Ｂ、铂热电阻； Ｃ、铜热电阻；
１４、现有以下几种测温装置，在测汽轮机轴瓦温度时,最好选用Ｃ
Ａ、镍铬－镍硅热电偶；Ｂ、充气压力温度计;Ｃ、铂热电阻;
１５、有一铂铑－铂热电偶,设其Ｅ(300，50）为Ｘ,Ｅ（500,250）为Ｙ，Ｅ（250，0）为Ｚ，则Ｃ Ａ、Ｘ＝Ｙ＝Ｚ; Ｂ、Ｘ＝Ｙ≠Ｚ； Ｃ、Ｘ≠Ｙ≠Ｚ;
１６、国际单位制中，压力的单位是Ａ Ａ、帕 Ｂ、巴 Ｃ、兆帕
１７、有一精度为1.0级的压力表，其量程为—0.1～1。6MPa,则其允许误差为 Ｂ
Ａ、±0。016MPa； Ｂ、±0.017 MPa；Ｃ、±0.015 MPa；
１８、液柱压力计指示值偏小,原因是Ａ 、Ａ、导压管路密封性不好；Ｂ、导压管堵塞；Ｃ、通大气一端堵塞；１９、一块弹簧管压力表出现了线性误差，应Ａ Ａ、调整拉杆的活动螺丝；Ｂ、改变扇形轮与拉杆夹角； Ｃ、换游丝；２０、一弹簧管压力表出现了非线性误差,则应Ｂ Ａ、调整拉杆的活动螺丝；Ｂ、改变扇形轮与拉杆夹角； Ｃ、同时调整;２１、弹簧管压力表指针跳跃转动，可能原因是ＢＡ、弹簧管弹性后性大；　 Ｂ、连杆与扇形轮连接处压得过紧;　Ｃ、刻度与轴不同心；
２２、在校验一块弹簧管压力表的过程中，发现其在上升和下降过程中,在同一检定点变差很大，无论怎样调整都无法消除,原因是Ａ　　　　　　　　　　　　　　　 Ａ、弹簧管变形;Ｂ、弹簧管不严密；Ｃ、扇形齿轮磨损；
２３、校验一块精度为1.5级，量程为6。0MPa的工业压力表，选用的标准压力表的精度和量程为Ｃ
　Ａ、0。4级，16MPa; 　Ｂ、0。６级,10MPa;　　　Ｃ、0。25级,10MPa；
２４、 压力表安装在取样点上方较高位置时，其零点Ａ
Ａ、采用正修正；Ｂ、采用负修正；Ｃ、不用修正；
２５、 有一压力测点,如被测量最大压力为10MPa，则所选压力表的量程应为Ａ
Ａ、16MPa Ｂ、10MPa Ｃ、25MPa
２６、双杠杆结构力平衡压力变送器,当采用迁移弹簧进行零点迁移时，其输出特性Ｃ　　　　　　　　　　　 Ａ、斜率不变，量程范围改变；Ｂ、斜率改变,量程范围不变;Ｃ、斜率和量程范围都不变；
２７、如果弹簧管压力表传动机构不清洁，将使其ＢＡ、零点偏高; Ｂ、变差大； Ｃ、量程下降；
２８、霍尔压力变送器，在全量程内指示偏小，其原因是Ｂ　　
　Ａ、霍尔元件卡住；Ｂ、霍尔片变质;Ｃ、没有控制电流输入;
２９、校验膜盒式差压表时,应选用Ａ Ａ、Ｕ形管；　　Ｂ、活塞压力计;　Ｃ、单管压力计;
３０、被测量为脉动压力时,所选压力表的量程应为被测量值的Ｃ Ａ、1.5倍 Ｂ、1倍 Ｃ、2倍
３１、标准化节流装置是Ａ　　Ａ、文丘利管；　Ｂ、偏心孔板；　Ｃ、翼形动压管；
３２、测量锅炉空气管道流量最好使用Ｃ Ａ、罗茨流量计;Ｂ、孔板；Ｃ、翼形动压管；
３３、采用容积测量法的是Ｂ　　Ａ、涡轮流量计；Ｂ、罗茨流量计；Ｃ、电磁流量计；
３４、流量累积器所记录的是Ｂ Ａ、瞬时流量;　　Ｂ、累计流量；
３５、火电厂中，燃油流量的测量普遍地使用Ａ　Ａ、靶式流量计；Ｂ、标准孔板；Ｃ、转子流量计；
３６、锅炉在正常运行中，汽包上的云母水位计所示水位与汽包内实际水位比Ｃ
Ａ、偏高；Ｂ、相等；Ｃ、偏低；
３７、使用输出信号为4～20的差压变送器作为汽包水位变送器时,当汽包水位在零时,变送器输出为Ｂ　　　　　Ａ、4mA Ｂ、12mA 　Ｃ、20mA
３８、SS-46型双向测振仪，振动大时有输出，微弱振动时无输出，原因是Ｃ　　　　　　　　　　　　　　　　　　　　 　Ａ、拾振器线圈断路； Ｂ、拾振器线圈短路;Ｃ、拾振器线圈和磁钢间有磨擦现象；
３９、氧化锆氧量计要得到准确的测量结果，其工作温度必须在Ｂ　
Ａ、500℃左右;Ｂ、850℃左右；Ｃ、1200℃左右；
４０、目前汽轮机转速测量精度最高的表计是Ｄ Ａ、离心式机械测速表
Ｂ、测速发电机；　 　Ｃ、磁力式转速表；　　　　Ｄ、数字式转速表；
热工测量及仪表试题
一、单项选择题(本大题共10小题，每小题1分,共10分）
1.表征仪表读数精密性的指标是（ )
A。灵敏度 B.线性度 C。分辨率 D.准确度
2.对于与热电偶配套的动圈表,下列叙述正确的是（ ）
A.对于标准化热电偶，动圈表是通用的
B.动圈表必须与其相同型号的热电偶相配
C.动圈表的量程一般不能调整
D。动圈表测量的起始温度为0℃
3.配热电阻的电子平衡电桥的测量线路中要求每根导线电阻阻值为（ )
A.2.5Ω B.5Ω C.10Ω D.15Ω
4.用金属材料制作测温热电阻下列说法正确的是（ )
A.金属材料的密度越大对测温越有利
B。金属材料的强度越高对测温越有利
C.金属合金材料掺杂越均匀对测温越有利
D。金属纯度越高对测温越有利
5。在热力试验中,常用来测量微小正压、负压和差压的压力计是( ）
A.U型管压力计 B.单管式压力计 C.斜管式压力计 D.弹性式压力计
6。扩散硅压力变送器测量线路中，电阻Rf是电路的负反馈电阻，其作用是
A。进一步减小非线性误差 B。获得变送器的线性输出
C。调整仪表的满刻度输出 D。有利环境温度补偿
7。标准节流件的直径比β越小，则（ ）
A.流量测量越准确 B.流体的压力损失越小
C.要求水平直管段越长 D。流体的压力损失越大
8.涡轮流量计输出( )信号。
A.模拟 B.数字 C。电流 D。电压
9.将被测差压转换成电信号的设备是（ ）
A。平衡容器 B.脉冲管路 C。差压变送器 D.显示器
10。当高频涡流传感器靠近铁磁物体时( )
A.线圈的振荡频率增加 B。线圈的电阻减小
C。线圈的电感增大 D。线圈的电感减小
二、多项选择题(本大题共10小题,每小题2分，共20分）
11。疏失误差处理方法有( )
A。格拉布斯准则 B.参数校正法 C。信号补偿法 D。莱伊特准则
E.示值修正法
12。下列关于热电偶电势叙述正确的是( )
A.热电势EAB(T，T0）是温度函数之差
B。热电势EAB(T，T0）是温度差的函数
C。接触电动势EAB（T）大于温差电动势EA(T，T0)
D。接触电动势EAB(T)小于温差电动势EA(T，T0)
E。热电势EAB（T，T0）是测量端温度的单值函数
13。热电阻进行数字温度处理的主要内容有( ）
A。R/V电阻电压转换 B。冷端温度自动补偿 C。非线性校正
D.A/D转换 E.标度变换
14。使用全辐射高温计时应注意下述事项( ）
A.应考虑非全辐射体的影响 B.不宜测量反射光很强的物体
C.对D/L有一定的限制 D。能够测量物体内部温度
E.不需考虑传感器的冷端温度补偿
15。双波纹管差压计测量差压用于显示（ ）
A.炉膛负压 B.水位 C.尾部烟道压力 D。流量 E。送风系统的压力
16.测压仪表的标尺上限不宜取得太小，主要考虑到弹性元件有( ）
A。刚度 B.滞后效应 C.灵敏度 D。温度特性 E.弹性疲劳
17.标准节流装置的取压方式主要有（ )
A.损失取压 B.法兰取压 C.理论取压 D。角接取压 E.任意取压
18。涡轮流量计仪表的仪表常数ζ通过（ )给出其值.
A.理论计算 B.出厂时实验标定 C。根据实际测量流体标定
D。根据水或空气标定 E。根据实验取平均值
19。下列对氧化锆氧量传感器的工作温度叙述正确的有( ）
A。应高于600℃ B.应恒温 C.应高于1150℃
D。应低于600℃ E.应与烟气温度相同
20。火焰辐射参数常用的是（ ）
A.火焰温度 B。火焰长度 C.火焰面积 D.火焰强度 E.火焰闪频
一、1。C 2。B 3.A 4。D 5.C 6.C 7.D 8。B 9.C 10。C
11。AD 12。AC 13。ACD 14.ABC 15。BD
16。BE 17.BD 18.BCD 19.AB 20.DE
三、填空题（本大题共7小题,每空1分，共10分)
21。根据统计学原理，随机误差服从_________，因而可采用_________对含有随机误差的测量结果加以表达。
22。用数值来表示测量数据的可信任程度，这个数值称为_________。
23.双积分A/D模数转换器中,改变基准电压VR值，可以改变A/D转换器的_________。
24.已知电容式差压变送器负载电阻RL=650Ω，则电源供电电压应满足_________。
25。气体的体积流量qv与其标准体积流量qvn的关系是_________。
26.角接标准孔板适用的管道直径_________,直径比_________。
27.氧化锆氧量计安装方式分为_________和_________。
四、简答题(本大题共5小题，共30分）
28。试写出图示回路电势表达式。(8分）
29.何谓辐射温度？写出它和被测实际温度的关系式。（6分)
30.试说明过热蒸汽热流量测量原理。(4分)
31。测压仪表在安装、投入运行及使用过程中应注意哪些事项？（6分)
32.影响差压式水位计的水位测量误差因素主要有哪些?减小误差采取的主要措施是什么？（6分)
五、计算题（本大题共3小题，共30分)
33。对某物称量6次的结果为72.361，72。357,72.352，72.346，72。344,72。340（g)，取置信概率99.74％，求测量结果。（10分）
34.用分度号为S的热电偶和动圈式仪表构成测温系统如图所示,冷端温度补偿的平衡温度为20℃，图中t=1300℃，t1=80℃,t0=30℃，t2=25℃，动圈式仪表的机械零位为0℃。（12分) 试求 （1)动圈式仪表的温度示值所对应的电势值？ (2)要想使示值与实际温度相符,应作何处理?
Es（1300,0)=13.159mV， Es(30，0)=0.173mV Es(80,0)=0.502mV，
Es（20 ，0)=0。113mV Es(25，0）=0。143mV
35.已知分析气体与参比气体总压力相同，氧化锆测得烟温为735℃时氧电动势为15mv。参比气体=20。85%，综合常数为0。0496mv/K，试求此时烟气含氧量为多少?(8分)
三、21。统计规律 统计法则 22.权重 23。输出灵敏度 24.E≥25V 25.qvn=qv 26.50～1000mmm 0.22—0.80 27.抽出式 直插式
四、28。解：热电偶的输出热电势
EAB(t，t1）
补偿热电偶的输出电势
EAB（t0，t1）
由热电偶、补偿导线、铜导线、动圈仪构成的回路中总电势
E=EAB（t，t1）—EAB(t0,t1）
E=EAB（t,t1)+EAB（t1,t0)
E=EAB(t，t0）
29.辐射温度：当被测物体的真实温度为T时，其辐射出射度M等于全辐射体（黑体)在温度Tp时的辐射出射度M0，温度Tp称为被测物体的辐射温度.
辐射温度与真实温度的关系:T=Tp （K)
ε（T）-被测物体的辐射发射率 Tp-被测物体的辐射温度
30。过热蒸汽热流量测量是采用测量过热蒸汽的质量流量qm和测量蒸汽热焓值I的方法计算其热流量:Q=qm·I
由于蒸汽的热焓值I是蒸汽工作压力P和工作温度t的函数,实际测量I是通过压力P，温度t的测量，根据I=f(p,t）来计算I值。
31.(1）仪表投入使用前，应先对取压管路进行压力冲洗,然后待取压管路冷却，装上压力表投入使用.
(2)差压计投用前先开平衡门,再开高压侧二次针形阀，再关闭平衡门，再开低压侧二次针形阀，尽量不让仪表受静压过载及冷凝水流失。
（3)压力表投入后应检查传压的灵敏性，否则应重新冲管再启动。
(4）对于未预先调整仪表机械零位的压力表，在使用中其读数应注意安装高度的液柱修正.
（5）一些重要参数压力表，为方便运行中读数，将高度修正值Hρg用仪表机械零位调整法预先进行修正，则运行中不必再进行修正.
(6）精密测量压力尚须考虑大气压力读数、仪表修正值等综合运算.
32。影响测量误差的因素有两个：
(1）平衡容器环境温度变化;
(2)汽包工作压力的变化。
采取的主要措施是对平衡容器及汽水连通管加保温及通过设计合理的结构尺寸达到对汽包压力的补偿。通过测取汽包压力，环境温度及它们对饱和水密度，饱和蒸汽密度,冷凝水密度影响的计算公式可以做到更理想的补偿。(即全补偿)
五、计算题（本大题共3小题，共30分)
33.=72。350(g)
σn—1=8.07（mg) =3。29(mg)
置信区间 ±3×3.29 72。350±0.013 （g）
34.(1)Es（t,0）=Es（1300,20)
=13。159—0。113
=13。046 (mv)
（2）要使示值与实际温度相符，应将机械零点调至20℃
Es(t，0)=Es(1300,20)+Es(tm，0）
=Es(1300，0）
∵t=1300℃
∴tm=20℃
35.解：设烟气含氧量为x
15=0.0496×(735+273.15)lg
X=10.4％
答：烟气含氧量为10。4%
四、问答：
１、什么叫测量?　 测量就是通过实验的方法，把被测量与其所采用的单位标准量进行比较，求出其数值的过程.
２、什么叫测量仪表？ 被测量与其单位用实验方法进行比较，需要一定的设备，它输入被测量,输出被测量与单位的比值，这种设备就叫测量仪表。
３、什么是测量结果的真实值?　 　测量结果的真实值是指在某一时刻，某一位置或某一状态下，被测物理量的真正大小，一般把标准仪器所测量的结果视为真实值.
４、什么叫测量误差？ 　测量误差：测量结果与测量真实值之存在的差值,通常称为测量误差。测量误差有大小，正负和单位。５、什么叫示值绝对误差?仪表的指示值与被测量的真实值之间的代数差，称为示值绝对误差。６、什么叫示值的相对误差？　示值的绝对误差与被测量的实际值之比称为示值的相对误差.
７、什么叫示值的引用误差？示值的绝对误差与该仪表的量程上限或量程范围之比,称为示值的引用误差，以百分数表示。
８、什么叫仪表的基本误差？在规定的技术条件下，将仪表的示值和标准表的示值相比较，在被测量平稳增加和减少的过程中，在仪表全量程取得的诸示值的引用误差中的最大者，称为仪表的基本误差.
９、什么叫系统误差？　在相同条件下多次测量同一量时,误差的大小和符号保持恒定，或按照一定规律变化，这种误差称为系统误差。一般可以通过实验或分析的方法查明其变化的规律及产生的原因，并能在确定数值大小和方向后，对测量结果进行修正.
１０、什么叫偶然误差？在相同条件下多次测量同一量时，误差的大小、符号均无规律，也不能事前估计，这类误差叫偶然误差。
１１、什么叫粗大误差？　明显地歪曲了测量结果的误差称为粗大误差，简称粗差。
１２、什么叫仪表的灵敏度？灵敏度是仪表对被测量的反应能力，通常定义为输入变化引起输出变化*L对输入变化*X之比值.它是衡量仪表质量的重要指标之一,仪表的灵敏度高，则示值的位数可以增加，但应注意灵敏度与其允许误差要相适应，过多的位数是不能提高测量精度的。
１３、什么是仪表的分辨力？仪表的分辨力也叫鉴别力，表明仪表响应输入量微小变化的能力。分辨力不足将引起分辨误差，即在被测量变化某一定值时,示值仍不变,这个误差叫不灵敏区或死区.
１４、火力发电厂的热工测量参数有哪些？　一般有温度、压力、流量、料位和成分，另外还有转速，机械位移和振动。
１５、热电厂中测量温度的意义是什么?在电厂热力生产过程中，温度是保证安全，经济发电的一个重要参数.如过热蒸汽温度控制不好,过热器和水冷壁管就可能因为过热而爆管，汽包和汽缸在机组启停时，若温度不均要产生危险的应力，又如排烟温度比设计值高，则锅炉效率要降低，主蒸汽温度低于设计值，则汽轮机的效率也要降低，这样就会损失能量，多耗燃料，减少发电量,影响经济效益。因此，准确地测量温度对于保证电厂生产过程的安全和提高经济效益是十分重要的。
１６、热电厂中所用温度计很多,按作用原理分哪几类？（１）压力表式温度计;(２）玻璃管液体温度计；（３）双金属温度计;（4）热电阻温度计；（5）热电偶温度计;（6)辐射高温计.１７、说明压力表式温度计是根据物质的什么性质测温的?压力表式温度计测温物质有惰性气体,液体，饱和汽。它是利用定容气体，液体热胀冷缩压力变化或饱和汽饱和压力变化的性质进行测温的。其基本结构是由感温元件温包，传压元件毛细管、变形元件弹簧管构成的密闭系统。１８、简述压力表式温度计的测温过程？　测温时将温包插入被测介质中,当介质温度变化时，温包内的感温物质因温度升高或降低而膨胀或收缩导致压力增大或减少,使弹簧管的曲率发生变化,其自由端发生位移，通过连杆和传动机构带动指针转动，并在刻度盘上直接显示出温度的数值。１９、压力表式温度计有哪几种类型？压力表式温度计按用途分有指示式，记录式，报警式和调节式等类型。按填充物质不同又可分为气体压力式温度计，蒸汽压力式温度计和液体压力式温度计。２０、简单说明压力表式温度计有什么特点?（１）振动影响小；(2）准确度低；（3)时间常数大。２１、带电接点的压力表式温度计的动作原理是什么?带电接点的压力表式温度计，不仅具有指示部分,还带有可供两位调节或控制的电接点。电接点装置的上下限接点可按需要调整到任意给定的温度上，上下限的温度由定接点指示出来，动接点由指针带动。当被测介质的温度超过或低于上限或下限给定的温度时，温度计指针上的动接点便与上限或下限接点相接触，此时，便发出信号闭合或断开控制回路，起调节作用.２２、简述玻璃液体温度计的工作原理？ 玻璃液体温度计是利用感温液体热胀冷缩引起液体高度变化的性质测温的。当感温包在被测介质中受到变化作用后,感温液体开始膨胀或收缩，液体沿着毛细管上升或下降，从而在刻度标尺上直接显示出温度值。２３、玻璃液体温度计有哪些优缺点？ 玻璃液体温度计与其它测温仪表相比有以下优点：1、结构简单,价格便宜，制造容易；2、具有较高的精确度；3、直接读数，使用方便。缺点：易损坏且无法修理，玻璃水银温度计生产时易产生汞害，损坏时污染环境.
２４、双金属温度计的测温原理？利用两种不同线膨胀系数的双金属片叠焊在一起作为测量元件，当温度变化时,因两种金属的线膨胀系数不同而使双金属片弯曲,利用其弯曲程度与温度高低成正比例的性质来测量温度.
２５、双金属温度计有什么特点？双金属温度计具有测温范围宽—100—600、精确度较高0。5,刻度盘大，刻度线长，使用方便和不易损坏等特点。
２６、热电阻温度计的测温原理？ 热电阻的测温原理是基于导体和半导体材料的电阻什随温度的变化而变化，再用显示仪表测出热电阻的电阻植,从而得出与电阻值相对应的温度值.
２７、热电阻温度计有什么特点？ 1、有较高的精确度。 2.灵敏度高,输出的信号较强，容易测量显示和实现远距离传送。 3、金属热电阻的电阻温度关系具有较好的线性度，而且复现性和稳定性都 较好.但体积较大，帮热惯性较大,不利于动态测温，不能测点温。
２８、什么是标准化热电阻？ 标准化热电阻是指目前国家统一生产的热电阻，有规定的R0值和电阻温度系数，有一定的允许误差,有统一的电阻——-温度分度表以及统一生产的配套二次仪表.２９、工业标准化热电阻有哪几种? 目前国家统一生产的工业标准化热电阻有三种：WZB型铂电阻,WZG型铜热电阻,WEN型镍电阻
３０、什么是非标准化热电阻？
非标准化热电阻是指目前国家没有统一生产的热电阻，没有统一的电阻—---温度分度表，也没有统一的配套仪表，所以一般都与指示部分做在一起构成温度计。
３１、非标准化热电阻有哪些类型？
有热敏电阻，碳热电阻,铟热电阻，锗热电阻。
３２、工业测温热电阻由哪几部分组成？
工业测温热电阻一般由感温元件、保护套管，连接导线和接线盒四部分组成。
３３、什么是铠装热电阻？
铠装热电阻是把金属保护套管、绝缘材料和电阻体三者组合在一起拉制而成，也称套管热电阻。
３４、铠装热电阻有什么特点？
特点：1、热惰性小反应迅速；2、具有良好的机械性能，可耐强烈
３５、热电阻元件在使用中发生的常见故障有哪些？
热电阻常见故障：1、热电阻阻丝之间短路或接地；2、热电阻阻丝断开；
3、保护套管内积水；4、电阻元件与接线盒之间引出导线断路.
３６、测量汽轮机轴承金属温度用的专用热电阻，其结构有什么特点？
由于使用环境和要求的特殊性，决定其结构不同于一般热电阻。一般采用漆包铜丝或铂金丝双线密绕在绝缘的骨架上，端面应与轴承的轴瓦紧密接触,以减少导热误差。
３７、热电阻元件有几种校验方法？
（1）分度校验法：即在不同温度点上测量电阻值,看其与温度的关系是否符合规定.
（2)纯度校验法：即在0℃和100℃时,测量电阻值R0和R100，求出R100与R0的比值R100/R0，看是否任命规定.
３８、简述热电偶测温原理？
热电偶测温的基本原理是热电效应。把任意两种不同的导体或者是半导体连接成闭合回路，如果两接点的温度不等，在回路中就会产生热电动势,形成热电流，这就是热电效应。热电偶就是用两种不同的金属材料一端焊接而成，焊接的一端叫测量端,未焊接的一端叫参考端，如果参考端温度恒定不变，则热电势的大小和方向只与两种材料的特性和测量端的温度有关，且热电势和温度之间有一固定的函数关
