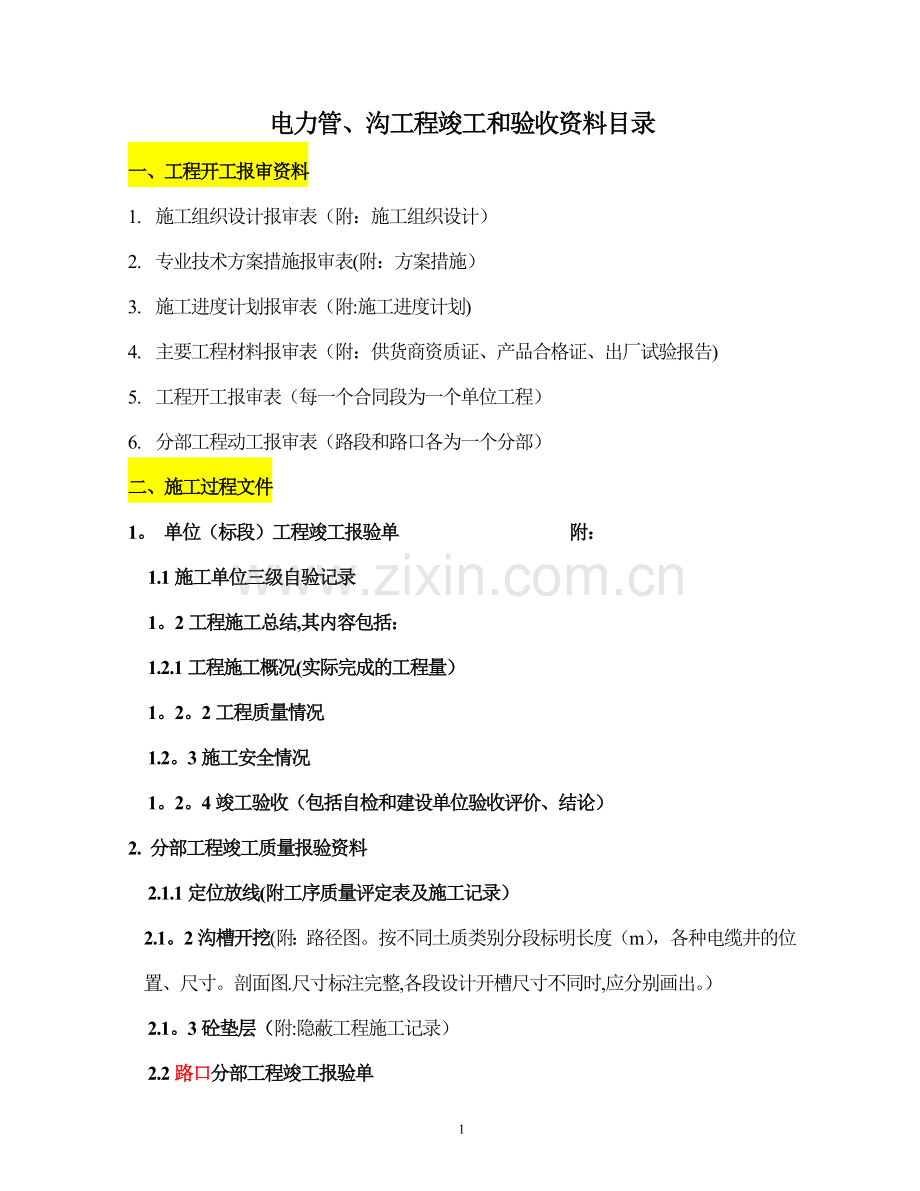

电力管、沟工程竣工和验收资料目录
一、工程开工报审资料
1. 施工组织设计报审表（附：施工组织设计）
2. 专业技术方案措施报审表(附：方案措施）
3. 施工进度计划报审表（附:施工进度计划)
4. 主要工程材料报审表（附：供货商资质证、产品合格证、出厂试验报告)
5. 工程开工报审表（每一个合同段为一个单位工程）
6. 分部工程动工报审表（路段和路口各为一个分部）
二、施工过程文件
1。 单位（标段）工程竣工报验单 附：
1.1施工单位三级自验记录
1。2工程施工总结,其内容包括：
1.2.1工程施工概况(实际完成的工程量）
1。2。2工程质量情况
1.2。3施工安全情况
1。2。4竣工验收（包括自检和建设单位验收评价、结论）
2. 分部工程竣工质量报验资料
2.1.1定位放线(附工序质量评定表及施工记录）
2.1。2沟槽开挖(附：路径图。按不同土质类别分段标明长度（m），各种电缆井的位置、尺寸。剖面图.尺寸标注完整,各段设计开槽尺寸不同时,应分别画出。）
2.1。3砼垫层（附:隐蔽工程施工记录）
2.2路口分部工程竣工报验单

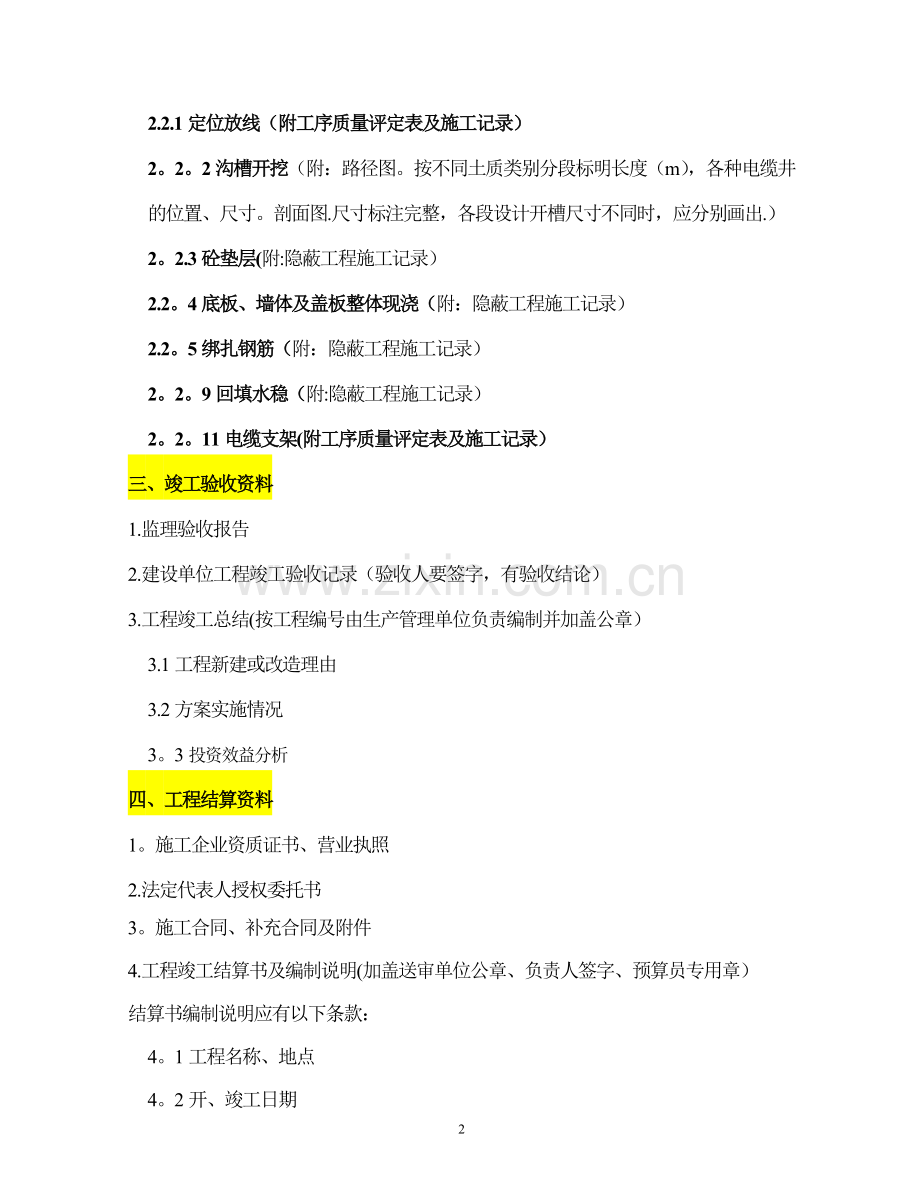

2.2.1定位放线（附工序质量评定表及施工记录）
2。2。2沟槽开挖（附：路径图。按不同土质类别分段标明长度（m），各种电缆井的位置、尺寸。剖面图.尺寸标注完整，各段设计开槽尺寸不同时，应分别画出.）
2。2.3砼垫层(附:隐蔽工程施工记录）
2.2。4底板、墙体及盖板整体现浇（附：隐蔽工程施工记录）
2.2。5绑扎钢筋（附：隐蔽工程施工记录）
2。2。9回填水稳（附:隐蔽工程施工记录）
2。2。11电缆支架(附工序质量评定表及施工记录）
三、竣工验收资料
1.监理验收报告
2.建设单位工程竣工验收记录（验收人要签字，有验收结论）
3.工程竣工总结(按工程编号由生产管理单位负责编制并加盖公章）
3.1工程新建或改造理由
3.2方案实施情况
3。3投资效益分析
四、工程结算资料
1。施工企业资质证书、营业执照
2.法定代表人授权委托书
3。施工合同、补充合同及附件
4.工程竣工结算书及编制说明(加盖送审单位公章、负责人签字、预算员专用章）
结算书编制说明应有以下条款：
4。1工程名称、地点
4。2开、竣工日期
4.3工程规模
4.4工程结算款
4。5定额套用
4.6费率标准
4.7其他需要说明的问题
5。建筑工程量计算书及钢筋的图纸抽样单
6。图纸以外发生的工程量签证单
7。连续编号且手续齐全的“设计变更通知单”
8.工程材料、设备明细表
9.竣工图
竣工图应符合以下要求:
9。1项目竣工图应由施工单位负责编制.如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图的，应明确规定施工单位和监理单位的审核和签字认可责任。
9.2竣工图应完整、准确、清晰、规范、修改到位，真实反映项目竣工验收时的实际情况。
9.3按施工图纸施工没有变动的,由竣工图编制单位在施工图上加盖并签署竣工图章。
9.4一般性图纸变更及符合杠改或划改要求的变更，可在原图上更改，加盖并签署竣工图章.
9.5涉及结构形式、工艺、平面布置、项目等重大改变及图面变更面积超过35%的，应重新绘制竣工图.重绘图按原图编号，末尾加注“竣”字，或在新图图标内注明“竣工阶段"，加盖并签署竣工图章。
9.6竣工图的更改方法
9。6.1文字、数字更改一般是杠改，线条更改一般是划改,局部图形更改可以圈出更改部位，在原图空白处重新绘制。
9。6.2利用施工图更改，应在更改处注明更改依据文件的名称、日期、编号和条款号。
9.6。3无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。
9。6。4图上各种引出说明应与图框平行，引出线不交叉,不遮盖其他线条。
9.6。5有关施工技术要求或材料明细表等有文字更改的,应在修改变更处进行杠改，当更改内容较多时，可采用注记说明。
9.6.6新加的文字说明，应在其涉及的竣工图上作相应的添加和变更.
9.6。7竣工图必须是新蓝图,竣工图章应盖在图标上方空白处。
