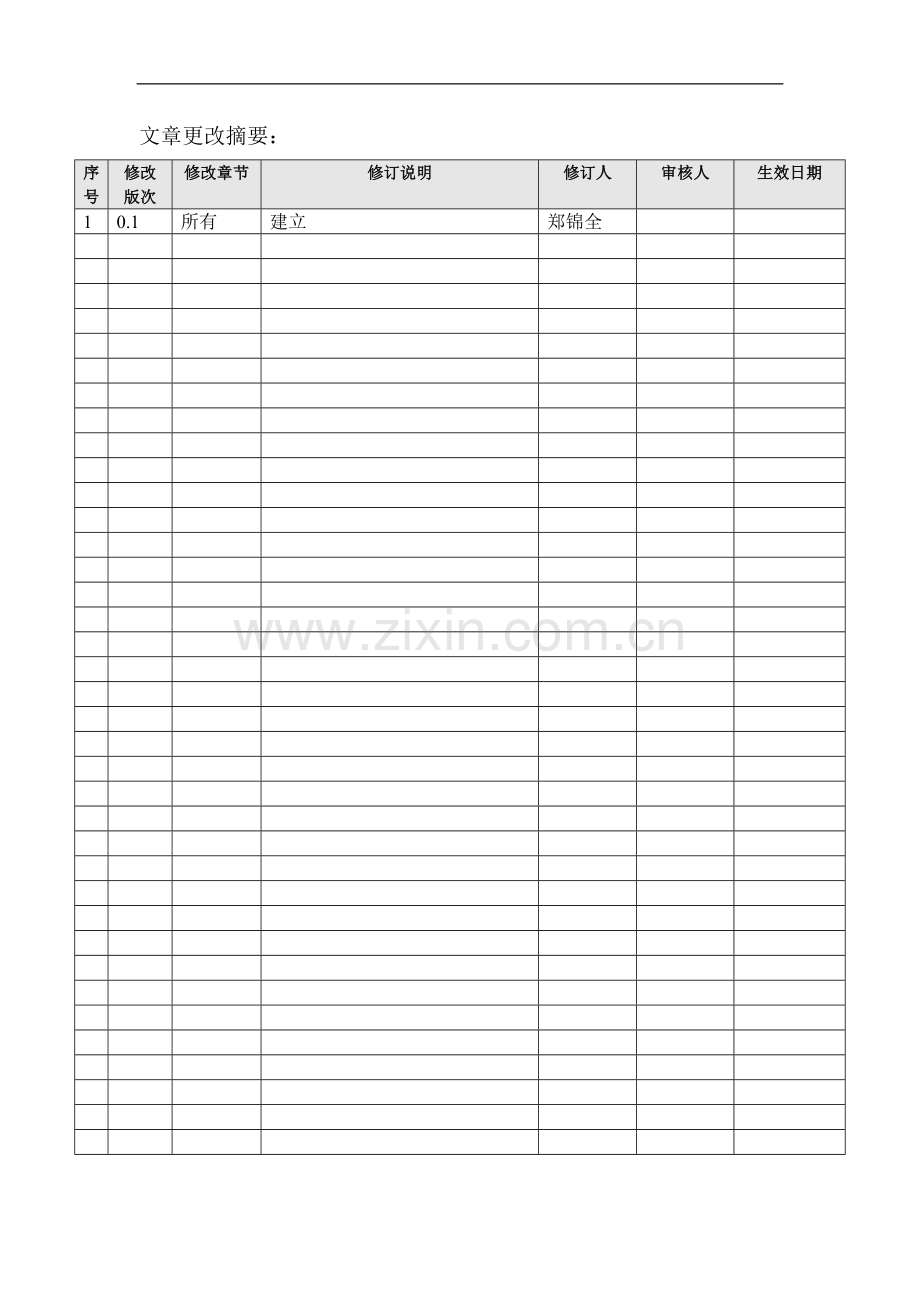

NTI_SD07_用户手册V1.0监控综合管理系统文章名称用户手册文章编号NTI_SD07文章版本V2.0制定审核批准郑锦全日期：2013-10-09日期：日期：文章印章广州市友迪资讯科技有限公司 版权所有广州市友迪资讯科技有限公司对本文章数据享受著作权及其它专属权利,本文章资料（其全部或任何部分）未经书面允许不得复制或分发。本文章中的任何部分都不得用于本公司意愿以外的其它目的。广州市友迪信息科技有限公司版权所有 第2页 NTI_SD07_用户手册V2.0文章更改摘要：序号修改版次修改章节修订说明修订人审核人生效日期10.1所有建立郑锦全 目 录1 系统概述21.1 系统简介22 系统操作说明22。1 系统登录22。2 角色用户分类32.2.1 指挥中心角色用户32。2。1。1 监控中心32.2。1。2 本地轮巡组72。2。1.3 录像查询122。2。1.4 电视墙管理132.2。1.5 视频巡更管理142.2.1.6 视频巡更统计162。2。1。7 设备在线巡检172。2.1.8 告警日报表172.2。1.9 电子地图182.2.1。10 三维模型操作202。2。2 领导角色用户242。2。2.1 监控中心242。2.2。2 录像查询282。2。2.3 视频巡更统计292.2。2。4 告警日报表302.2.2.5 电子地图302。2。3 警务督察中心角色用户322。2。3.1 首页332。2。3.2 监控查看332.2.3.3 录像回放352.2.3.4 督察统计362.2.4 视频督察中心角色用户382。2。4。1 首页382。2。4.2 值班签到392.2.4。3 巡更计划392。2。4。4 值班情况登记412.2。4。5 监控查看412。2。4。6 巡更统计422.2。5 普通值班角色用户432。2。5.1 监控中心442.2.5.2 本地轮巡组482。2。5.3 录像查询532.2。5。4 视频巡更532.2.5.5 电子地图56201 系统概述1.1 系统简介监控综合管理系统是安防监控系统的最高管理机构，各二级分控通过传输平台实现上下级级联监控中心数字联网。监控指挥中心作为整个安防系统核心,中心主要负责各部分安全技术防范各子系统的集中控制，本监控系统监控中心集中控制的子系统有：视频监控系统、周界控制系统、综合报警系统、监区门禁系统、对讲和监听、智能会见、手持对讲系统、公共广播以及计算机网络设备等系统。为进一步加强现代化安防建设，提升监狱劳教整体安防能力，根据场所实际需求，拟对以下三项进行全面建设：一是建设部署灵活、系统稳定、可集中管理的视频监控系统；二是对分散的各个安防系统实现全面集成与综合管理，提升管理效率；三是实现视频监控系统和其他安防系统的实时联动，充分体现图警对应的直观性。针对监狱劳教的安防需求，提供一套完整的解决方案,一是基于网络化架构建设一套功能完善、可集中管理的视频监控系统；二是通过综合安防管理系统进行各个安防子系统的统一管理，并实现视频监控子系统与其他安防子系统的联动，最终全面提升整个劳教的综合安防能力以及综合管理效率。2 系统操作说明2.1 系统登录打开电脑桌面监控综合管理系统快捷方式或打开IE浏览器在上面输入监控综合管理系统地址（如http:/192。168。1。227:6007/ntivms/)回车，在登录界面上输入用户名、密码，点击按钮即可登录系统，如下图所示：2.2 角色用户分类本系统用户手册将按照各用户角色分类进行划分编写，系统中拥有相应角色用户请查看相应模块用户手册说明。2.2.1 指挥中心角色用户指挥中心包角色用户主要操作位于前台管理中,主要包括十大模块分别为监控中心、录像查询、电子地图、电视墙管理、设备在线巡检、值班情况登记、视频巡更、视频巡更统计、告警日报表、退出；前台界面如下图所示：2.2.1.1 监控中心监控中心管理主要分成五大部分,其中包括导航栏、监控画面预览区、按钮控制区、监控树、日志信息及云台操作。A 监控菜单监控中心中可通过监控菜单来控制显示登录用户所拥有的操作权限，实现多级监控,上级单位可以查看操作下级单位中的监控视频信息,同级或下级单位只能查看操作自主相应权限的监控视频,如下图所示：通过监控菜单选择摄像机名，即可在屏幕显示预览实时监控视频画面，如二楼201宿舍名称时，就会在监控页面中显示该监控的实时视频内容，如下图所示：B 分屏显示系统提供分屏显示监控,分别有全屏、1屏、4屏、16屏的实时监控。点击视频显示画面下的屏幕显示按钮即可控制分屏显示，如下图所示：C 本地录像本地录像可把当前选中的实时监控视频进行录像,把实时录像内容保存至本地。点击按钮即可开始录像,点击按钮停止录像，录像存放路径在日志列表中显示，如下图所示：D 本地回放本地回放可对本地的视频文件进行回放，实现视频的回复查看.点击按钮即可弹出对话框给予选择本地回放的文件(如选择之前所录制的本地文件D:本地录像【201宿舍】本地录像文件，时间为20131009103239.mp4。ts），如下图所示：点击按钮后即可打开所选择的本地录像文件进行回放,如下图所示：E 本地截图本地截图可把当前监控画面通过图片的形式截出来保存至本地。选择需要截图的监控画面,点击按钮即可把当前画面截图保存下来，路径在日志列表中显示,如下图所示：F 云台控制云台控制中主要包括上、下、左、右、左上、左下、右上、右下等八个方向的控制，同时包括变倍、聚焦、光圈、预置位、巡航、步长等操作项，如下图所示：G 在线日志在线日志主要记录操作人员进入系统后一系列操作的信息，如查看监控信息点信息、操作错误信息、本地回放与本地截图路径存放等信息，同时可查询以前记录日志，如下图所示：2.2.1.2 本地轮巡组本地轮巡组管理主要是用于可以快速地打开已设置好一组监控画面的管理,通过监控树目录结构调取启动轮巡组；轮巡组管理也是本系统中一个重点运用管理模块。轮巡组主要包括轮巡组、轮巡设置、时间设置；通过轮巡组可快速地启动一个轮巡组或启动自动轮巡；轮巡设置主要是用于设置各轮巡组；分区轮巡组主要设置把已设置好的轮巡组合并成一个大轮巡组管理；时间设置主要是设置不同时间段所轮巡的轮巡组，通过时间设置可启动自动轮巡组。点击页面中的按钮，界面如下图所示：A 轮巡组选择左边树型结构中一项轮巡组名称点击按钮即可启动一项轮巡组，或通过监控目录结构树中【轮巡组本地轮巡组】下点击轮巡组名称也可启动轮巡组，如下图所示: 可以通过点击轮巡组控制按钮中的来暂停或停止正在轮巡组。点击按钮即可启动时间设置中当前客户端时间相对应的轮巡组,可以通过点击轮巡组控制按钮中的来暂停或停止正在运行的自动轮巡组.B 轮巡设置点击打开按钮进入管理界面，点击按钮，此处添加分成三种类型：第一种类型轮巡组、第二种类型分区轮巡组（参考C 分区轮巡组）、第三种类型目录.一般情况下,先建立轮巡管理中的目录，结构清晰管理各轮巡组，再在各目录下添加轮巡组信息；点击添加按钮进入页面再选择添加类型为【目录】,输入相应信息,点击按钮即可;如下图所示：在本地轮巡组结构树选择目录，点击添加按钮进入页面再选择添加类型为【轮巡组】，输入相应信息及选择轮巡监控点，点击按钮即可；如下图所示：轮巡组参数说明：上级目录：本轮巡组添加所存放的目录；类型：监控轮巡组；编号:树型结构排序；名称：轮巡组名称；轮巡画面：轮巡时以多少画面进行轮巡;一机多屏：可以以一机多屏形式进行轮巡；轮巡间隔:间隔多少秒时间进行下一轮画面切换；是否全屏:轮巡时是否需全屏；监控列表：选择需轮巡监控点;轮巡监视器列表：轮巡监视器中选择轮巡画面在哪些屏进行轮巡，只有选择的画面才会进行轮巡，其它画面可手动查看其它监控画面;(如监视器列表中只选择了1、2,那么轮巡组画面只会在1、2监视器上轮切画面,3、4监视器上可自由查看其它监控画面）在本地轮巡组结构树中选择一项需要修改的轮巡组或目录，点击按钮进入修改页面修改相关信息，点击按钮完成信息的保存；如下图所示：在树型结构中选择一项需要删除的轮巡组或目录，点击按钮即可删除一项轮巡组或目录信息.C 分区轮巡组分区轮巡组主要管理把已设置好的各轮巡组合并成一个区域轮巡组管理，启动这个分区轮巡组即可把分区轮巡组中的轮巡组全部启动。在【轮巡设置】的本地轮巡组结构树选择目录，点击添加按钮进入页面再选择添加类型为【分区轮巡组】，输入相关信息点击按钮即可；如下图所示：分区轮巡组参数说明：上级目录：本次分区轮巡组添加所存放的目录；编号:树型结构排序；名称：分区轮巡组名称；轮巡模式：组合，即把分区分组轮巡列表下的轮巡组列表合并一起同一时间启动轮巡组列表,顺序：即按分区分组轮巡列表下的轮巡组列表按顺序一个一个轮巡组进行启动;分区分组轮巡列表：把轮巡组添加至此列表中,点击左边的轮巡组名称即可添加至此列表中.D 时间设置时间设置管理主要是设置不同时间段所轮巡的轮巡组，通过时间设置可启动自动轮巡组，自动轮巡组可自动地切换时间设置中设置的轮巡组。点击打开按钮进入时间设置管理界面,选择轮巡组输入相关信息，点击按钮即可；如下图所示：时间设置参数说明：轮巡组：选择点击左边轮巡组名称；时间模式：时间段与全天，时间段模式优先级比全天模式高,即启动自动轮巡时如果同时存在时间段模式与全天模式，那先轮巡时间段模式;开始时间：只有模式为时间段才有开始时间,选择开始时间；结束时间:只有模式为时间段才有结束时间，选择结束时间。点击轮巡列表中的列可对此列时间设置轮巡信息进行修改操作，可修改时间模式、开始结束时间等，如下图所示:点击轮巡列表后面的按钮即可删除一项轮巡列表，如下图所示:注：当设置完时间设置中的轮巡列表后，必须要返回至轮巡组页点击按钮启动自动轮巡系统方可自动地检测各时间段内需自动启动的轮巡组；否则系统将不会自动地启动轮巡组。2.2.1.3 录像查询录像查询可查询出集中存储服务器中存储的录像或前端设备硬盘录像机中硬盘所存储的录像，可对查询结果进行回放与下载。点击导航栏上的按钮进入录像查询页，如下图所示：选择摄像枪、开始时间与结束时间,点击按钮即可查询回放所设置这段时间的监控录像,并可在查询列表中下载相关录像信息。2.2.1.4 电视墙管理电视墙管理可通过各种模式控制大屏显示的内容,同时可把监控模拟信号视频信息显示于大屏中,电视墙管理界面如下图所示：通过选择不同的电视墙模式可控制大屏显示的内容,如可选择日常监控轮巡模式或报警处警管理模式，如下图所示：点击大屏上的数字编号，再选择监控摄像枪,大屏上即可显示相应的摄像枪实时监控画面,如下图所示：电视墙管理中的电视墙、轮巡设置、时间设置等功能设置请参考2.2.2本地轮巡组模块设置说明.注：当设置完时间设置中的轮巡列表后，必须要返回至电视墙页点击按钮启动自动轮巡系统方可自动地检测各时间段内需自动启动的轮巡组;否则系统将不会自动地启动轮巡组.2.2.1.5 视频巡更管理视频巡更管理主要用于管理值班干警视频巡更提醒、值班情况登记、值班签到管理；系统管理员通过后台管理中设置了视频巡更计划，那么值班干警每天开始值班时都必须要通过系统进行值班签到,并获取值班巡更路线；同时可通过系统对值班情况进行登记。值班签到管理，登录系统后在日志列表中提示需值班签到，点击按钮弹出签到框，填入值班开始时间、结束时间后系统自动检索出值班时间段内所需巡更路线,勾选巡更路线点击按钮签到；如下图所示：视频巡更，值班签到完成后，在巡更路线时间段内系统自动地提示需进行视频巡更管理，点击进入视频巡更管理页,如下图所示：参数说明：系统提供按组查看、单个查看；按组查看时，可按四个一组、九个一组、十六个一组进行查看,点击按钮即可查看到该组里面的监控画面.值班情况登记，当值班过程中发生异常事件时,可把异常事件内容记录到系统中，以便于今后翻查,点击导航栏按钮进入登记页面；如下图所示:2.2.1.6 视频巡更统计视频巡更统计管理主要用于管理干警对监控视频的值班情况统计，通过统计报表统计显示各干警详细查看监控信息。选择统计单位、统计时期，点击按钮即可统计相关信息，如下图所示:点击每列信息可明细查看到这段时间内有哪些监控点已查看，哪些监控点未查看，如下图所示：2.2.1.7 设备在线巡检通过设备在线巡检管理可以统计出场所内所有安防设备巡检在线情况，通过报表形式可以清晰了解到哪些设备存在问题，可以通知管理员快速去处理存在问题设备，如下图所示:2.2.1.8 告警日报表通过告警日报表统计出所有的告警信息，同时通过以报表形式显现于领导，通过报表形式可以一目了然地了解到昨天的告警情况，有哪些是真正的告警信息，处理情况如何;哪些是误报信息等统计信息。选择统计单位、统计时期，点击按钮即可统计相关信息，如下图所示：2.2.1.9 电子地图系统实现与电子地图可视化界面整体管理，通过电子地图可一目了然、快捷、直观地查看电子地图上设备信息；可在电子地图上查看监控画面、接收报警信号信息、查看联动业务数据信息等.A 地图导航电子地图中可通过地图导航来控制显示登录用户所拥有的操作权限，实现多级监控，上级单位可以查看操作下级单位中的电子地图信息，同级或下级单位只能查看操作自主相应权限的地子地图信息，如下图所示：通过地图导航选择各区域楼层信息，即可在屏幕显示上出该楼层的二维地图信息以及该楼层中相关的一些监控设备与对讲设备等信息。如当点击XX部门二楼时，就会在页面中显示该电子地图的相关信息，即可对电子地图上的设备进行点击操作,如下图所示:点击电子地图上的设备按钮标识即可对它们进行相关操作，如点击监控标识点，即可查看到该位置监控点的实时监控画面，快速、便捷地查看监控画面.B 地图控制通过地图控制可对地图进行一些非功能性的操作,可实现地图的上、下、左、右、变大、变小等非功能性的操作。操作控制界面如下图所示:通过点击此类的相关按钮,即可实现电子地图的向下、向上、向左、向右四个不同方向的移动，便可对于比较大的电子地图操作提供了一个很好的操作助手。点击地图控制中的按钮可把扩大的地图按一定的比例进行压缩,以便能更好地对地图进行监控、对讲等操作。点击地图控制中的按钮把电子地图按照原来的大小尺寸复原.点击地图控制中的按钮可把缩小或原始尺寸的电子地图扩大至一定的比例，以便能更清楚地查看电子地图中一些更细节的地方,便于准确地操作。通过鼠标的上、下滑轮也能同时控制电子地图的变大、变小操作，这样就更便于电子地图的操作。2.2.1.10 三维模型操作三维模型主要以3D立体模式形式展示,以3D效果图为主体承接系统中各个功能的操作。三维地图模式中对3D地图的操作时选择操作模式如人物模式、自由模式、鼠标模式等功能；且3D模型可与各业务系统进行无缝连接，通过各业务系统的联动获取出罪犯(学员)基本信息展现于系统中,以便能快速地查找到一个罪犯(学员)的基本情况。三维模型地图中提供五种操作控制，通过各种操作控制用户可根据自已操作习惯进行选择，五种方式主要分为：第一：是否显示重点人员;第二：模型模式操作；第三：速度调节;第四：人员快速定位;第五：全屏；如下图所示:点击控制图标即可选择相应操作方式.其中模型模式操作中可分成三种控制模式：全景模式、人物模式、自由模式，如下图所示：各种控制模式操作说明如下：第一：全景模式点击地图图标进入全景控制模式,在全景模式中，用户只能通过鼠标右键、鼠标滑轮、鼠标左键+键盘Ctrl键进行操作。按住鼠标右键不动，可上、下、左、右的移动三维模型;滑动鼠标滑轮可对三维模型放大放小操作；按住鼠标左键+Ctrl键可随意拖动三维模型重心位置。全景模式是三维模型初始化状态下的操作模式.第二种:人物模式在人物模式中,虚拟人物将具有一定的重量，即用户只可以操作三维虚拟人物与现实世界一样的走动，不在具有升高或下降以及穿墙等等功能.在人物模式中，用户主要通过Q、W、E、R、A、S、D、F方向键+鼠标右键可随意改变人物走动方向；可同时加上键盘中的Shift键进行加速操作.虚拟人物在运动中具体的键位使用说明如下：Q 键控制三维模型向左360度旋转E 键控制三维模型向右360度旋转W 键控制三维模型向前移动，如移动至有 “前进”方向箭头的地方还可进入到相应的建筑物中.S 键控制三维模型向后移动A 键控制三维模型向左移动D 键控制三维模型向右移动R 键控制三维模型向正上抬头移动F 键控制三维模型向正下低头移动Z 键控制虚拟人物位置升高X 键控制虚拟人物位置降低第三种：自由模式自由模式即模拟虚拟人物可自由地在模型中自由移动，将不再受到任何物体的阻挡，可任意地穿越墙体；同时可在模型任意点中双键鼠标左键，模型将自动快速地定位至鼠标所点击的位置；自由模式中的操作方式与人物模式一致，具体操作方式请参考人物模式操作方式。快速管理在用户控制三维虚拟人物进行移动的过程可以通过速度控制管理器选择人物移动速度；通过速度控制器可选择1、2、3、4倍速率控制人物速度;在人物模式、自由模式中都可调节人物的移动速度，速度控制器如下图所示:A 一键通模块一键通模块主要集成展现管理罪犯(学员)、警察基础信息;三维模型实现与各业务系统无缝连接，实现与各业务系统的数据联动，通过一键通模块展现出相关信息；系统可通过信息牌点击警察的警务一健通信息或通过进行罪犯(学员）宿舍点击床头牌信息进入查看一键通内容.B 床头牌三维模型中与综合应用管理平台联动，可获取到综合应用管理平台中罪犯（学员）的基本，床头牌中的信息都是从综合应用管理平台中获取的。主要用于展示人员中的基本信息，即三维模型地图中在每个人员的宿舍床位有一个床头标识牌，当操作人控制三维虚拟人物走进房间内,房间内的床头牌将进行显示，用户使用鼠标点击人员的床头牌，床头牌如下图所示:即可显示出该人员的基本相关信息，便可清晰了解到宿舍中各个学员的基本信息,如下图所示:在三维模型中可清晰了解到整个场所中重点人员的分布情况，三维模型中在各栋建筑物上方可清晰查看到该栋建筑物区域内有多少重点人员;通过点击重点人员标识符名称可快速定位到人员宿舍中并可自动把相应监控画面显示出来；三维模型标识如下图所示：C 视频监控联动根据现实场所中的具体位置，在对应的三维模型中加入摄像头模型并和现实场所中的物理摄像枪进行联动，当用户控制了虚拟人物走到与摄像头间隔一定距离时，系统将自动显示与三维模型中摄像头绑定的实体摄像枪.D 模型联动效果三维模型中同时也与各硬件设备进行无缝连接，可接收到各硬件设备的各项报警信号信息,实现系统的联动效果；可通过在三维地图中的某个危险区域中画出一定的范围，报警主机中对该范围进行一个相应的布防.如果该区域范围内有人员经过就会通过报警主机报警，同时在三维模型中会显示出该区域的监控视频信息，以达到报警与视频的联动,在三维模型中的虚拟人物将自动跳转到发生报警的区域并将镜头对准已设定好的位置，方便清晰的显示出具体的报警位置方便警员对报警信息的及时处理.2.2.2 领导角色用户领导角色用户主要操作位于前台管理中，主要包括五大模块分别为监控中心、录像查询、电子地图、视频巡更统计、告警日报表、退出；前台界面如下图：2.2.2.1 监控中心监控中心管理主要分成五大部分,其中包括导航栏、监控画面预览区、按钮控制区、监控树、日志信息及云台操作。A 监控菜单监控中心中可通过监控菜单来控制显示登录用户所拥有的操作权限，实现多级监控，上级单位可以查看操作下级单位中的监控视频信息,同级或下级单位只能查看操作自主相应权限的监控视频，如下图所示：通过监控菜单选择摄像机名，即可在屏幕显示预览实时监控视频画面,如二楼201宿舍名称时，就会在监控页面中显示该监控的实时视频内容,如下图所示：B 轮巡组轮巡组管理主要是用于可以快速地打开已设置好一组监控画面，通过监控树目录结构调取启动轮巡组。点击目录树结构中【轮巡组-本地轮巡组】中的轮巡组名称即可启动一个轮巡组，如下图所示：启动轮巡组后，可以点击轮巡组控制按钮中的【暂停轮巡】或【停止轮巡】来暂停或停止正在轮巡的信息.C 分屏显示系统提供分屏显示监控，分别有全屏、1屏、4屏、16屏的实时监控。点击视频显示画面下的屏幕显示按钮即可控制分屏显示，如下图:D 本地录像本地录像可把当前选中的实时监控视频进行录像，把实时录像内容保存至本地.点击按钮即可开始录像,点击按钮停止录像，录像存放路径在日志列表中显示，如下图所示：E 本地回放本地回放可对本地的视频文件进行回放，实现视频的回复查看.点击按钮即可弹出对话框给予选择本地回放的文件（如选择之前所录制的本地文件D：本地录像【201宿舍】本地录像文件，时间为20131009103239.mp4。ts),如下图所示:点击按钮后即可打开所选择的本地录像文件进行回放,如下图所示：F 本地截图本地截图可把当前监控画面通过图片的形式截出来保存至本地。选择需要截图的监控画面，点击按钮即可把当前画面截图保存下来，路径在日志列表中显示，如下图所示：G 云台控制云台控制中主要包括上、下、左、右、左上、左下、右上、右下等八个方向的控制,同时包括变倍、聚焦、光圈、预置位、巡航、步长等操作项，如下图所示：2.2.2.2 录像查询录像查询可查询出集中存储服务器中存储的录像或前端设备硬盘录像机中硬盘所存储的录像,可对查询结果进行回放与下载。点击导航栏上的按钮进入录像查询页,如下图所示：选择摄像枪、开始时间与结束时间,点击按钮即可查询回放所设置这段时间的监控录像，并可在查询列表中下载相关录像信息。2.2.2.3 视频巡更统计视频巡更管理主要用于管理干警对监控视频的值班情况统计，通过统计报表统计显示各干警详细查看监控信息。选择统计单位、统计时期,点击按钮即可统计相关信息，如下图所示：点击每列信息可明细查看到这段时间内有哪些监控点已查看,哪些监控点未查看，如下图所示:2.2.2.4 告警日报表通过告警日报表统计出所有的告警信息,同时通过以报表形式显现于领导，通过报表形式可以一目了然地了解到昨天的告警情况，有哪些是真正的告警信息,处理情况如何；哪些是误报信息等统计信息.选择统计单位、统计时期，点击按钮即可统计相关信息,如下图所示:2.2.2.5 电子地图系统实现与电子地图可视化界面整体管理,通过电子地图可一目了然、快捷、直观地查看电子地图上设备信息；可在电子地图上查看监控画面、接收报警信号信息、查看联动业务数据信息等。A 地图导航电子地图中可通过地图导航来控制显示登录用户所拥有的操作权限，实现多级监控，上级单位可以查看操作下级单位中的电子地图信息，同级或下级单位只能查看操作自主相应权限的地子地图信息，如下图所示：通过地图导航选择各区域楼层信息，即可在屏幕显示上出该楼层的二维地图信息以及该楼层中相关的一些监控设备与对讲设备等信息.如当点击XX部门二楼时，就会在页面中显示该电子地图的相关信息，即可对电子地图上的设备进行点击操作，如下图所示：点击电子地图上的设备按钮标识即可对它们进行相关操作，如点击监控标识点，即可查看到该位置监控点的实时监控画面，快速、便捷地查看监控画面。B 地图控制通过地图控制可对地图进行一些非功能性的操作,可实现地图的上、下、左、右、变大、变小等非功能性的操作。操作控制界面如下图所示：通过点击此类的相关按钮，即可实现电子地图的向下、向上、向左、向右四个不同方向的移动,便可对于比较大的电子地图操作提供了一个很好的操作助手。点击地图控制中的按钮可把扩大的地图按一定的比例进行压缩,以便能更好地对地图进行监控、对讲等操作.点击地图控制中的按钮把电子地图按照原来的大小尺寸复原。点击地图控制中的按钮可把缩小或原始尺寸的电子地图扩大至一定的比例，以便能更清楚地查看电子地图中一些更细节的地方，便于准确地操作。通过鼠标的上、下滑轮也能同时控制电子地图的变大、变小操作，这样就更便于电子地图的操作。2.2.3 警务督察中心角色用户警务督察中心主要用于管理警务督察人员对于监控信息的管理，通过警务督察中心管理可查看管理本级权限目录信息及下属单位权限用户信息;警务督察中心管理中可查看本级或下级单位实时监控画面、登记记录监控异常事件及异常事件时监控画面回放、督察信息统计、录像回放；警务督察中心管理主页如下图所示：2.2.3.1 首页警务督察中心首页主要管理中心基础信息，可通过首页快速定位至各功能模块中，视频督察中心管理思路指引操作如下流程图所示：值班签到-巡更计划2.2.3.2 监控查看A 级别权限管理警务督察中心中侧重于对监控信息的管理，对本级或下级监控拥有一定的控制权限,可通过监控查看模块查看相应的监控信息.本模块管理分两级管理：一级目录权限用户可管理到二级目录权限用户信息,如下（图1）所示；二级目录权限用户管理查看本级目录信息,如下（图2）所示。（图1）（图2）B 监控查看通过点击相应单位名称即可进入到相应单位用户所拥有权限监控信息，如点击本单位名称进入监控查看页，如下图所示：右边单位结构主要管理区域、地图、监控信息点等信息，通过点击相应地图进入至监控信息点页，双击或拖拉监控点名称即可查看到实时监控画面，如果监控点网络异常或黑屏在监控点上会有相应的标记，以便更好地管理硬件设备；监控查看如下图所示：C 紧急事件管理查看监控过程中当发现监控画面出现紧急事件时，可把监控画面放大且登记记录事件存在问题及处置意见,可点击紧急事件处理按钮进入紧急事件管理页，记录存在问题及处理意见再提交信息即可,如下图所示：D 常用功能警务督察中心的监控查看模块中也提供了监控中心常用管理功能，监控屏数、修改密码、轮巡组、本地截图、本地录像等基础功能点，详细操作说明请参考指挥中心用户手册.2.2.3.3 录像回放警务督察中心中提供录像查询管理功能,可查询出集中存储服务器中存储的录像或前端设备硬盘录像机中硬盘所存储的录像信息，可对查询结果进行回放与下载；点击导航栏上的按钮进入录像查询页，如下图所示:选择摄像枪、开始时间与结束时间，点击按钮即可查询回放所设置这段时间的监控录像，拥有下载权限的用户可在查询列表中下载相关录像信息。回放录像功能有快进、慢放、暂停、停止、本地回放等操作功能项，如下图所示：2.2.3.4 督察统计警务督察中心中提供统计报表管理功能，督察统计主要可以统计督察中心值班人员在值班过程中操作系统的相关记录，通过督察统计报表可以清晰了解到督察中心各个值班人员的值班情况，主要可以统计监控点查看次数、记录问题次数、操作人员等基础信息,还可通过问题记录中快速回放发生问题点当时时间的录像。A 监控记录通过督察统计管理中查询监控记录信息,点击导航栏进入督察统计页面，选择统计开始时间、结束时间、单位、用户统计条件,点击【监控记录】按钮进入统计页，在统计页中即可清晰查看到各项统计信息,如下图所示：B 问题记录同时通过督察统计管理中也可查看到值班人员在值班过程中记录紧急事件问题信息,通过问题记录统计报表可一目了然了解到这时间段内所出现问题及处置意见情况，在统计管理点击【问题记录】进入问题记录报表页，如下图所示：通过问题记录可以清晰了解相关存在问题及处理意见，当想回查了解当时出现问题情况的监控录像时，点击问题相应列表系统将自动地查询出当时发生事件的监控录像画面，如点击第一条记录即可回查它的录像信息，如下图所示：2.2.4 视频督察中心角色用户视频督察中心主要用于管理值班人员对视频监控巡更管理，主要管理值班干警视频巡更提醒、值班情况登记、值班签到管理；系统管理员通过后台管理中设置了视频巡更路线，值班干警每天开始值班时都必须要通过系统进行值班签到,并获取值班巡更路线；同时可通过系统对值班过程情况进行登记.中心主要包括五大模块分别为首页、值班签到、巡更计划、值班情况登记、监控查看、巡更统计；主界面如下图：2.2.4.1 首页视频督察中心首页主要管理中心基础信息，可通过首页快速定位至各功能模块中，视频督察中心管理思路指引操作如下流程图所示：值班签到-巡更计划2.2.4.2 值班签到用户登录系统后需对系统进行值班签到，通过值班签到系统将可自动地获取出该用户在此值班时间段内的巡更路线信息；系统首页中可查看到用户值班签到情况，会显示已签到或未签到，未签到的通过点击首页中的【值班签到】标记进入值班签到页面中,如下图所示：选择上班时间、下班时间,系统将自动地把这个时间段内所有巡更路线信息列出来，用户选择相应值班巡更路线,再点击右下角的值班签到按钮即可完成值班签到操作。2.2.4.3 巡更计划值班签到完成成功后，系统将自动地跳转至巡更计划操作管理页面，通过巡更计划页面用户可对巡更路线列表中监控信息点进行查看操作；如下图所示：第一步：画面数，系统提供1、4、6、8种画面数形成一组监控进行查看，即一次性可同时查看1、4、6或8个监控画面，点击监控画面下的按钮切换。第二步：控制切换画面数后，可对巡更路线列表监控画面进行以组形式查看，通过点击按钮查看监控画面组，当监控信息点网络异常或监控掉线时，系统会有相应提示，如下图所示：同时如果需查看一个监控点时，拖拉或双击右边的监控点名称把它拉监控预览框中也可查看到相应监控画面信息，如下图所示：第三步：用户可随时切换查看巡更路线这时间段的信息，点击按钮可快速查看到巡更路线基础信息，点击巡更路线列表也可切换查看需巡更监控点，如下图所示：2.2.4.4 值班情况登记值班情况登记主要用于当值班过程中发生异常或警告事件时，可把异常警告事件内容记录到系统中，以便于领导了解当天的值班情况以及今后翻查.点击【值班登记】导航栏按钮进入登记页面，如下图所示：值班过程中发生异常时，把异常事件内容输入到输入框,点击情况登记按钮保存即可。2.2.4.5 监控查看视频督察中心中也可对巡更路线以外的监控点进行查看，点击【监控查看】导航栏进入到监控查看页面,如下图所示：右边单位结构主要管理区域、地图、监控信息点等信息，通过点击相应地图进入至监控信息点页，即可点击查看实时监控画面。同时监控查看模块也提供轮巡组管理功能,轮巡组管理配置请参考指挥中心用户手册中的轮巡组管理操作说明。2.2.4.6 巡更统计视频巡更统计管理主要用于管理干警对监控视频的值班情况统计，通过统计报表统计显示各干警查看监控详细信息，同时领导可一目了然地了解到值班干警的值班巡更情况.点击【巡更统计】导航栏进入巡更统计页，如下图所示：第一步：系统提供巡更统计信息的回查管理，通过点击选择回查日期,再点击统计按钮即可查询出来相应日期的巡更统计情况，如下图所示：第二步：巡更路线列表中可详细查看各个时间段内监控点查看的详细信息，可查看哪些监控点已查看、哪些监控点未查看等信息，如下图所示:2.2.5 普通值班角色用户普通值班角色用户主要是监区（大队）值班室值班人员使用的用户角色，主要操作位于前台管理中，主要包括五大模块分别为监控中心、录像查询、电子地图、值班情况登记、视频巡更、退出；前台界面如下图:2.2.5.1 监控中心监控中心管理主要分成五大部分，其中包括导航栏、监控画面预览区、按钮控制区、监控树、日志信息及云台操作。A 监控菜单监控中心中可通过监控菜单来控制显示登录用户所拥有的操作权限，实现多级监控,上级单位可以查看操作下级单位中的监控视频信息，同级或下级单位只能查看操作自主相应权限的监控视频，如下图所示：通过监控菜单选择摄像机名，即可在屏幕显示预览实时监控视频画面，如二楼201宿舍名称时，就会在监控页面中显示该监控的实时视频内容，如下图所示：B 分屏显示系统提供分屏显示监控，分别有全屏、1屏、4屏、16屏的实时监控；点击视频显示画面下的屏幕显示按钮即可控制分屏显示.同时系统根据用户权限获取系统控制按钮。如下图所示：C 本地录像只有拥有本地录像权限用户才能对此进行操作。本地录像可把当前选中的实时监控视频进行录像，把实时录像内容保存至本地。点击按钮即可开始录像,点击按钮停止录像，录像存放路径在日志列表中显示，如下图所示:D 本地回放本地回放可对本地的视频文件进行回放，实现视频的回复查看。点击按钮即可弹出对话框给予选择本地回放的文件（如选择之前所录制的本地文件D:本地录像【201宿舍】本地录像文件，时间为20131009103239。mp4.ts)，如下图所示：点击按钮后即可打开所选择的本地录像文件进行回放，如下图所示:E 本地截图只有拥有本地截图权限用户才能对此进行操作.本地截图可把当前监控画面通过图片的形式截出来保存至本地。选择需要截图的监控画面，点击按钮即可把当前画面截图保存下来,路径在日志列表中显示,如下图所示：F 云台控制只有拥有云台控制权限用户才能对此进行操作。云台控制中主要包括上、下、左、右、左上、左下、右上、右下等八个方向的控制，同时包括变倍、聚焦、光圈、预置位、巡航、步长等操作项，如下图所示:G 在线日志在线日志主要记录操作人员进入系统后一系列操作的信息，如查看监控信息点信息、操作错误信息、本地回放与本地截图路径存放等信息,同时可查询以前记录日志，如下图所示：2.2.5.2 本地轮巡组本地轮巡组管理主要是用于可
