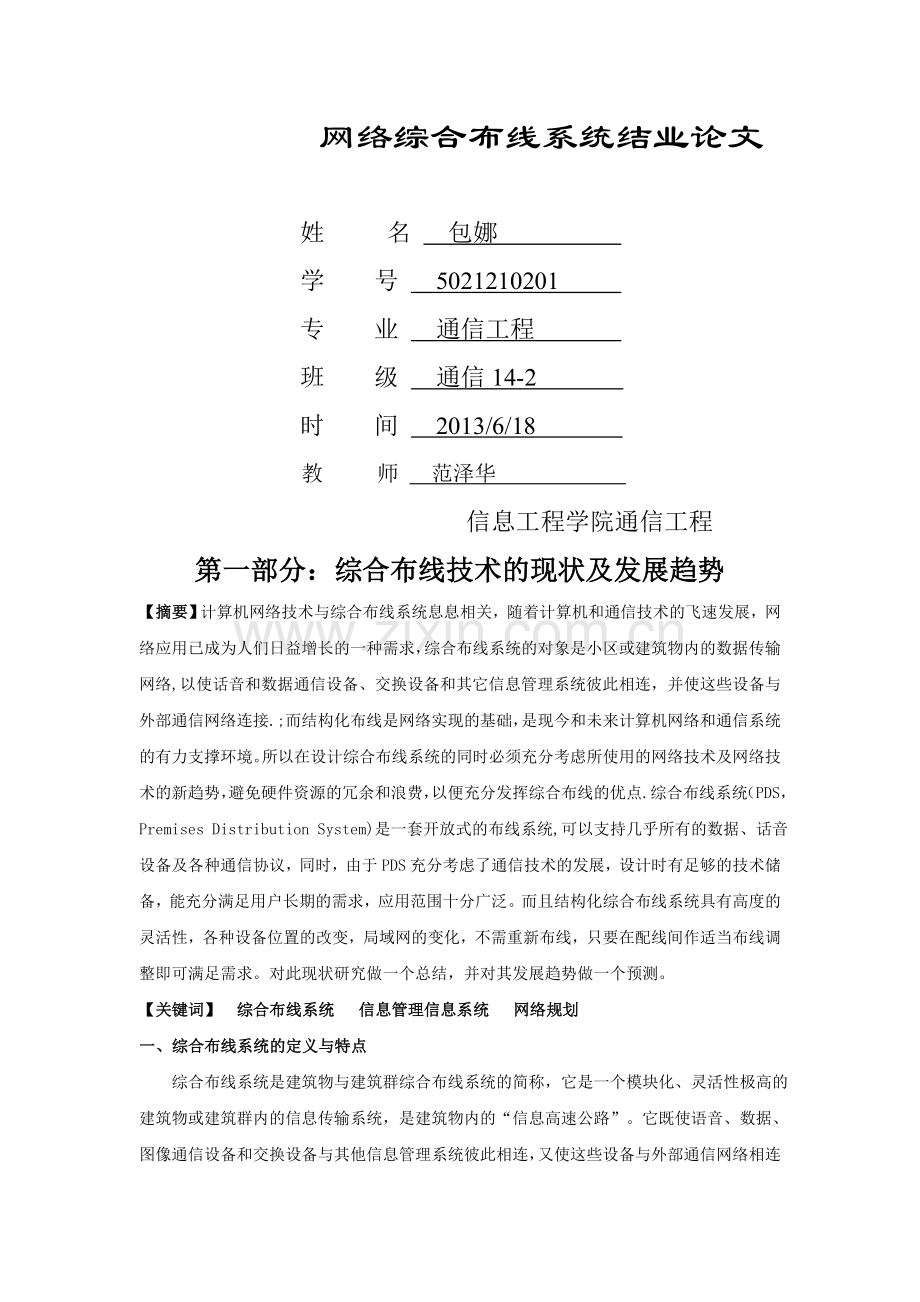

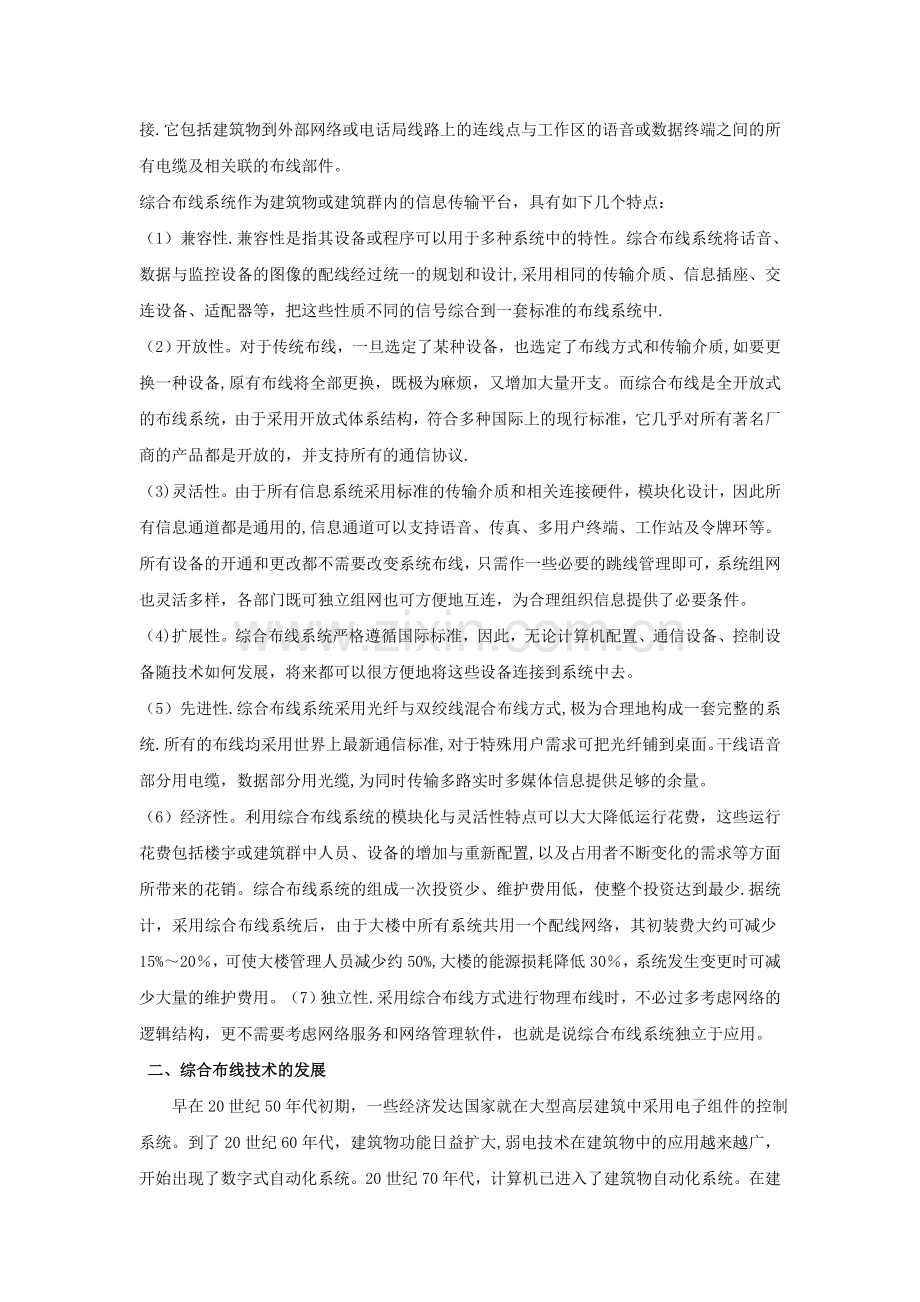

网络综合布线系统结业论文姓 名 包娜 学 号 5021210201 专 业 通信工程 班 级 通信14-2 时 间 2013/6/18 教 师 范泽华 信息工程学院通信工程第一部分：综合布线技术的现状及发展趋势【摘要】计算机网络技术与综合布线系统息息相关，随着计算机和通信技术的飞速发展，网络应用已成为人们日益增长的一种需求，综合布线系统的对象是小区或建筑物内的数据传输网络,以使话音和数据通信设备、交换设备和其它信息管理系统彼此相连，并使这些设备与外部通信网络连接.;而结构化布线是网络实现的基础，是现今和未来计算机网络和通信系统的有力支撑环境。所以在设计综合布线系统的同时必须充分考虑所使用的网络技术及网络技术的新趋势，避免硬件资源的冗余和浪费，以便充分发挥综合布线的优点.综合布线系统（PDS，Premises Distribution System)是一套开放式的布线系统,可以支持几乎所有的数据、话音设备及各种通信协议，同时，由于PDS充分考虑了通信技术的发展，设计时有足够的技术储备，能充分满足用户长期的需求，应用范围十分广泛。而且结构化综合布线系统具有高度的灵活性，各种设备位置的改变，局域网的变化，不需重新布线，只要在配线间作适当布线调整即可满足需求。对此现状研究做一个总结，并对其发展趋势做一个预测。【关键词】 综合布线系统 信息管理信息系统 网络规划一、综合布线系统的定义与特点 综合布线系统是建筑物与建筑群综合布线系统的简称，它是一个模块化、灵活性极高的建筑物或建筑群内的信息传输系统，是建筑物内的“信息高速公路”。它既使语音、数据、图像通信设备和交换设备与其他信息管理系统彼此相连，又使这些设备与外部通信网络相连接.它包括建筑物到外部网络或电话局线路上的连线点与工作区的语音或数据终端之间的所有电缆及相关联的布线部件。综合布线系统作为建筑物或建筑群内的信息传输平台，具有如下几个特点：（1）兼容性.兼容性是指其设备或程序可以用于多种系统中的特性。综合布线系统将话音、数据与监控设备的图像的配线经过统一的规划和设计,采用相同的传输介质、信息插座、交连设备、适配器等，把这些性质不同的信号综合到一套标准的布线系统中.（2）开放性。对于传统布线，一旦选定了某种设备，也选定了布线方式和传输介质,如要更换一种设备,原有布线将全部更换，既极为麻烦，又增加大量开支。而综合布线是全开放式的布线系统，由于采用开放式体系结构，符合多种国际上的现行标准，它几乎对所有著名厂商的产品都是开放的，并支持所有的通信协议.（3)灵活性。由于所有信息系统采用标准的传输介质和相关连接硬件，模块化设计，因此所有信息通道都是通用的,信息通道可以支持语音、传真、多用户终端、工作站及令牌环等。所有设备的开通和更改都不需要改变系统布线，只需作一些必要的跳线管理即可，系统组网也灵活多样，各部门既可独立组网也可方便地互连，为合理组织信息提供了必要条件。（4)扩展性。综合布线系统严格遵循国际标准，因此，无论计算机配置、通信设备、控制设备随技术如何发展，将来都可以很方便地将这些设备连接到系统中去。（5）先进性.综合布线系统采用光纤与双绞线混合布线方式,极为合理地构成一套完整的系统.所有的布线均采用世界上最新通信标准,对于特殊用户需求可把光纤铺到桌面。干线语音部分用电缆，数据部分用光缆,为同时传输多路实时多媒体信息提供足够的余量。（6）经济性。利用综合布线系统的模块化与灵活性特点可以大大降低运行花费，这些运行花费包括楼宇或建筑群中人员、设备的增加与重新配置,以及占用者不断变化的需求等方面所带来的花销。综合布线系统的组成一次投资少、维护费用低，使整个投资达到最少.据统计，采用综合布线系统后，由于大楼中所有系统共用一个配线网络，其初装费大约可减少15%20，可使大楼管理人员减少约50%,大楼的能源损耗降低30，系统发生变更时可减少大量的维护费用。（7）独立性.采用综合布线方式进行物理布线时，不必过多考虑网络的逻辑结构，更不需要考虑网络服务和网络管理软件，也就是说综合布线系统独立于应用。 二、综合布线技术的发展 早在20世纪50年代初期，一些经济发达国家就在大型高层建筑中采用电子组件的控制系统。到了20世纪60年代，建筑物功能日益扩大,弱电技术在建筑物中的应用越来越广，开始出现了数字式自动化系统。20世纪70年代，计算机已进入了建筑物自动化系统。在建筑物内部装设各种仪表、控制装置和信号显示等各种设备，并要求采用集中控制、监视,以便于运行操作和维护管理.这些设备都必须分别设有独立的传输线路，并将分散在建筑物内设置的设备连接起来，组成各自独立的集中控制系统,这种线路一般成为专业线路.由于这些要用人工手动或初步的自动控制方式,技术水平较低，所需的设备和器材品种繁多而复杂,线路数很多，平均长度很长，不但增加了基本建设工程造价，且不利于维护管理。传统的布线方式主要存在以下弊端:（1)系统缺乏兼容性：各系统分别独立，互不兼容，互不关联，分别设计，分别施工，分别设置独立线路；（2）设备器材分别设置,增加了工程造价；(3）分散施工，工程统一协调困难,施工后难于统一管理（4）传输技术标准不统一，缺乏灵活性，工程一旦确定，对于改建和扩建带来不少困难。1984年，第一座智能建筑在美国面世。通信技术、计算机技术、自动控制技术、图形图像显示技术在智能建筑中初步广泛应用；语音、数据、图像信号的传输要求越来越高，传统布线已经无法适应信息时代的这种要求,于是综合布线就随着智能建筑的发展应运而生了。 为了克服传统布线的储备落后的缺点，美国电话电报公司贝尔实验室的专家们进行了多年研究，在20世纪80年代末率先推出了结构化综合布线系统（scs），其代表产品是systmaxtm pds（建筑与建筑群综合布线系统）。20世纪80年代后期,综合布线技术开始引入我国,但使用较少，处于探索研究试用阶段.80年代后期国内的建筑物内通讯设施仍以语音设备为主，建筑物内暗敷通信管线未达配套阶段。1993年10月邮电部和建设部联合发布的城市住宅区和办公楼电话设施设计标准(yd/t200893）中规定：自1994年1月1日起,凡是新建的中高层、高层住宅建筑和办公楼等公共建筑内，应配置电话暗敷管线系统.1991年美国att将智能大厦综合布线系统的概念引入中国，此后国外知名的布线厂商纷纷进入中国市场。1995年3月中国工程建设标准化协会发布了建筑与建筑群布线系统工程规范cecs72：95 ，并于1997年4月颁布了建筑与建筑群布线系统工程规范修订本cecs 72：97，它们规范了中国综合布线系统工程的行为。自20世纪90年代以来,我国及世界各国的智能建筑蓬勃发展，出现了各种类型的智能建筑，例如办公智能大厦、商业智能大厦、金融智能大厦、智能园区、智能住宅小区。 随着进入21世纪信息时代,各种信息技术和信息高速公路迅速发展，形成了各种类型的局域网、城域网、广域网。作为高速公路“节点,智能建筑成为这些信息网络的组成部分和归宿。应用于智能建筑的各种局域网层出不穷,随之而来的，为适应语音、数据、图像在智能建筑中的传输，以及与广域网智能建筑外部信息网络连接的需求，综合布线迅速发展.出现了以大厦为主要应用场合的综合布线系统；以住宅小区和园区为主要应用场合的住宅建筑综合布线系统和园区综合布线系统；以城域为主要应用范围的宽带城域网；以家庭布线为主要应用场合的家居布线系统；以现代开放型办公室为主要应用场合的开放型办公室综合布线系统等等。综合布线的信息传输速率由低速l0mbit/s发展到100mbit/s和1000mbit/s以上.综合布线产品的类型已由3类发展到5类、超5类、6类和7类；6类标准已于 2002年6月公布，适应于多媒体传输的7类布线标准也已制定，它将使综合布线技术达到新的高峰。 总之，智能建筑综合布线技术是取代传统建筑网络的一项重大技术进步。它是随着智能建筑的产生而产生,随智能建筑的发展而发展的，它将随着现代信息技术在智能建筑中的广泛应用而迅速发展. 三、综合布线系统的发展趋势 （1）宽带化。综合布线系统主要是从窄带向宽带、从低速率向高速率方向发展。由于计算机数据的接入，综合布线系统应采用开放式的结构，应能支持当前普遍采用的各种局部网络及计算机系统，主要有rs232c（同步/异步）、星形网、局域/广域土安网、令牌网、以太网及光缆分布数据接口等。目前，通讯媒介的传输速率已发展到155mb/s，622mb/s等，空间电磁干扰(且为同频干扰）的现象也越来越严重，必须使用屏蔽缆线进行良好的接地。由非屏蔽双绞线、屏蔽双绞线及光缆组成的网络，能适合各种速率的传输要求，也能构成完全宽带综合业务数字网(bisdn)。（2）数字化.整个网络向数字化方向发展是必然趋势。由于国内的电话网络已普遍使用程控交换技术、光缆和数字微波传输技术，从模拟向数字的转化比较容易实现；而电视图像系统目前普遍使用的是模拟制，使用面大且广，向数字化转换有一定的难度。（3）综合化。综合化是综合布线系统的又一发展方向，除综合电话、计算机数据、会议电话、监视电视等之外，更多的是需要综合图像、监控、火灾报警、保安防盗报警、楼宇设备及技术管理系统等。(4）智能化.综合布线是一种开放式结构，能适应智能建筑开放式布局及智能结构的求。(5）个人化。个人化也是一种目标.网络连接后，人们完全可以在家庭办公,将设计文件、信息由网络传向对方。在办公室也无需一人设一张办公桌，而可以随意使用办公室里某个桌子上的电话、计算机工作,使办公自动化达到较高的程度。四、综合布线的影响综合布线系统最初产生于八十年代初期的美国，是随着通信技术和计算机连网技术的发展而发展起来的，八十年代末期综合布线技术在设计、产品、标准、测试等方面取得了突飞猛进的发展;欧美许多发达国家对其特别重视,并先后制定标准对其进行规范，其中最为突出的有美国电子工业协会/电信工业协会制定的TIA/EIA 568A标准和国际标准化组织制定IS0/IEC 11801标准；这二个标准的制定对促进综合布线技术的普及和计算机网络技术的发展奠定了基础;我国对综合布线技术的推广应用也非常重视，并于1995年由中国工程建设标准化协会制定了国内第一部结合国情的综合布线标准：建筑与建筑群综合布线系统工程设计规范（CECS 72：95);1997年该标准得到了进一步完善，其新标准建筑与建筑群综合布线系统工程设计规范(CECS 72:97）对抗干扰、防噪音、防火、防毒等关键技术方面作出了新的规定；同时建筑与建筑群综合布线系统工程施工及验收规范（89：97）也相继出台，这对规范我国综合布线产业无疑将产生积极的影响。在信息社会中，一个现代化的小区，除了具有电话、传真、空调、消防、动力电线、照明电线外，计算机网络线路也是必不可少的。人们不再仅仅满足于浏览网络上的文字或者费力的欣赏断断续续的图象和声音。高速、高清晰度的图象和话音,海量数据的快速存取等已经将几年前的梦想逐渐的变成现实。工程师们已经提出了各种各样的宽带网络方案，像光纤到户，数字用户线技术，hfc等等。有些己经得到了实际应用，如adsl技术逐步取代传统的调制解调器，100m以太网逐步取代10m以太局域网等等。总之，宽带网络的模型毫无疑问就应该是由快速局域网加上高速的接入、传输网构成。前者，快速以太网占了很大比重;后者,光纤传输独占鳌头。第二部分：逸夫楼立体图图2-1 逸夫楼立体图第三部分：七大子系统中需要注意的事项一、 布线时各子系统需注意哪些？1. 工作区子系统又称为服务区子系统,在工作区子系统设计方面，必须要注意以下几点：（1） 从RJ45插座到计算机等终端设备间的连线宜用双绞线，且长度不要超过5m.（2） RJ45插座宜首先考虑安装在墙壁上或其他不易被触碰到的地方。（3） RJ45信息插座与电源插座等应尽量保持20cm以上的距离.（4） 对于墙面型信息插座和电源插座，其底边距离地面一般应为30cm。2. 水平子系统在GB 50311国家标准中成为配线子系统，也称水平干线子系统。在水平子系统的设计中,综合布线的设计必须具有全面介质设施方面的知识，能够向用户或用户的决策提供完善而经济的设计方案。水平子系统的设计要点如下:（1） 确定介质布线方法和线缆走向。（2） 双绞线的长度一般不超过90m.（3） 尽量避免水平线路长距离与供电线路平行走线，应保持一定的距离（非屏蔽缆线一般为30cm，屏蔽缆线一般为7cm）。（4） 蓝线必须走线槽或在天花板吊顶内布线,尽量不走地面线槽.（5） 如在特定环境中布线,要对传输介质进行保护，使用线槽或金属管道等。（6） 确定距离服务器接线间距离最近的I/O位置。（7） 确定距离服务器接线间距离最远的I/O位置。3. 垂直子系统在GB 50311国家标准中称为干线子系统，垂直子系统布线走向应选择干线缆线最短、最安全和最经济的路由.垂直子系统在系统设计施工时，就预留了一定的缆线作为冗余信道，这一点对于综合布线系统的可扩展性和可靠性来说是十分重要的.干线子系统的设计要点如下：（1） 垂直子系统一般选用光缆，以提高传输速率。（2） 垂直子系统应为星形拓扑结构。（3） 垂直子系统干线光缆的拐弯处不要用直角拐弯,而应该有相当的弧度，以避免光缆受损，干线光缆和光缆布线的交接不应该超过两次，从楼层配线到建筑群配线架之间只应有一个配线架.（4） 线路不允许有转折点.（5） 为了防止语音传输对数据传输的干扰，语音主电缆和数据主电缆应分开。（6） 垂直主干线电缆要防止遭到破坏，确定每层楼的干线要求和防雷电设备。（7） 满足整栋大楼的干线要求和防雷击设备。4. 管理间子系统也称为电信间或者配线间.管理间子系统的布线设计要点如下：（1） 配线架的配线对数由所管理的信息点数决定。（2） 进出线路以及跳线应采用色标或者标签等进行明确标示。（3） 配线架一般由光配线盒和铜配线架组成。（4） 供电、接地、通风良好、机械承重合适，保持合理的温度、湿度和亮度。（5） 有交换机、路由器的地方要有专用的稳压电源.（6） 采取防尘、防静电、防火和防雷击措施.5. 设备间子系统在设计方面要注意的要点如下：（1） 设备间的位置和大小应根据建筑物的结构、布线规模和管理方式,以及应用系统设备的数量综合考虑.（2） 设备间要有足够的空间。（3） 设备间要具有良好的工作环境:温度应保持为027，相对湿度应保持为60%80%,亮度合适。（4） 设备间内所有进出线装置或设备应采用色表或色标区分各种用途。（5） 设备间具有防静电、防尘、防火和防雷击设施。6. 进线间子系统宜靠近外墙和在底下设置，以便于缆线引入.进线间设计应符合下列规定:（1） 进线间应防止渗水，宜设有抽排水装置。（2） 进线间应与布线系统垂直竖井沟通。（3） 进线间应采用响应防火级别的防火门，门向外开，宽度不小于1000mm.（4） 进线间应设置防有害气体措施和通风装置，排风量按每小时不小于5次容积计算.（5） 进线间如安装配线设置和信息通信设备时，应符合设备安装设计的要求。（6） 与进线间无关的管道不宜通过。7. 建筑群子系统也称为楼宇子系统，主要实现楼与楼之间的通信连接。设计时应考虑布线系统周围的环境，确定楼间传输介质和路由，并使线路长度符合相关网络标准规定。二、 总结很高兴能学到综合布线与系统集合这门课程,上课期间主要以实验为内容，锻炼了我们的动手能力。在本次大作业完成的时候，非常感谢指导我们的范泽华老师,老师上课认真，有=严谨的教学态度一直影响着我们的积极性。在做实验的过程中，我们遇到什么问题，范老师都会认真的给我给予指导.通过本门课程的学习和本次大作业的制作，我学到了很多综合布线的知识。同时也熟悉的visio画图工具的使用，这对我们今后的工作也是有很大的帮助,在以后的学习和生活的工程中,要多学习课外知识。在绘制的时候,由于还不够熟练，所以绘制出来显得有点粗糙,今后要多加练习，有待于提高。在动手实践的过程中，我可以找到很多的乐趣，这对于在以后的课余时间继续学习有关知识有很大的促进作用。课程虽然结束了，但是学无止境，我们要在以后的学习和生活中，更加努力钻研。
