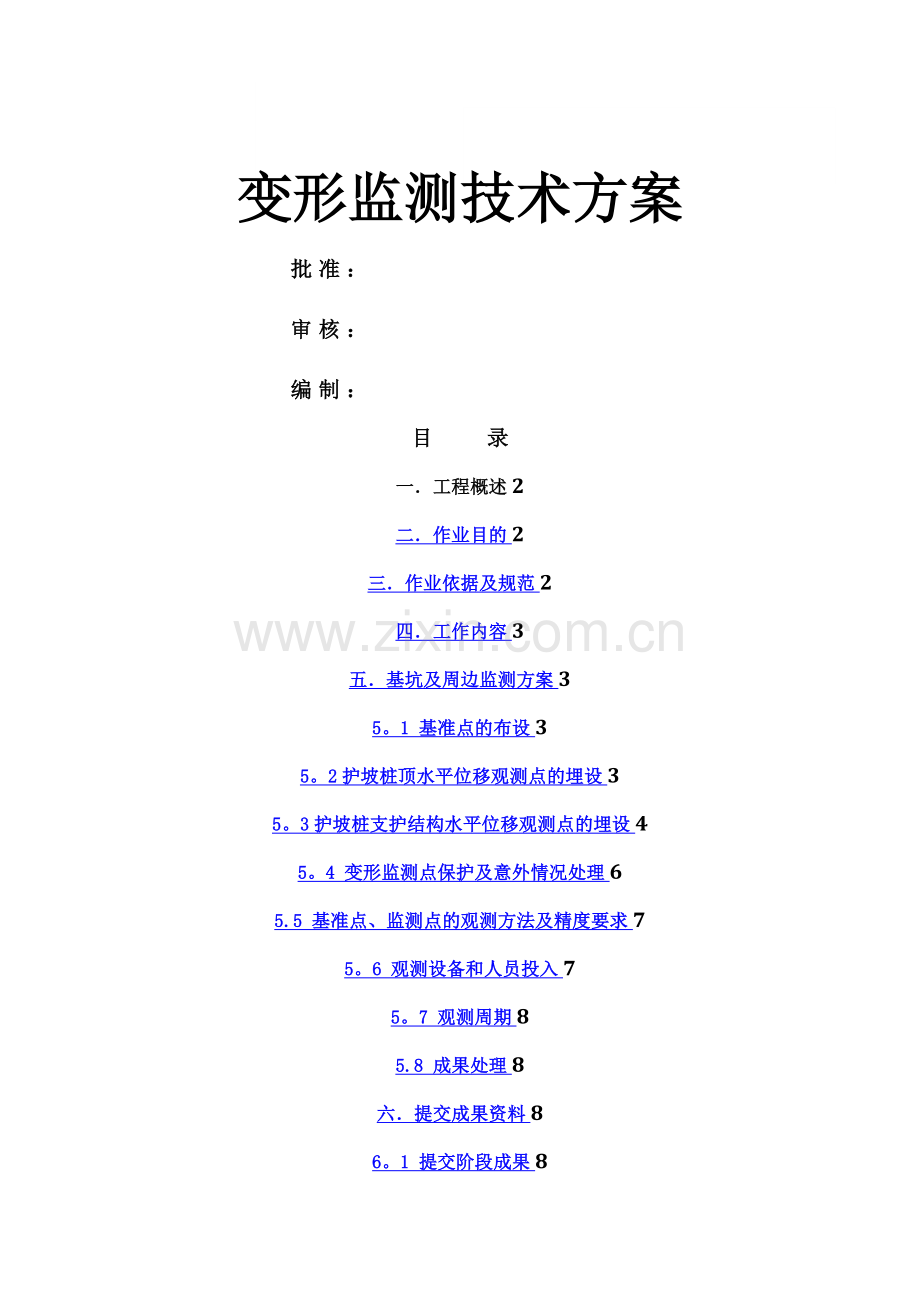

变形监测技术方案
批准：
审核：
编制：
目 录
一．工程概述2
二．作业目的2
三．作业依据及规范2
四．工作内容3
五．基坑及周边监测方案3
5。1 基准点的布设3
5。2护坡桩顶水平位移观测点的埋设3
5。3护坡桩支护结构水平位移观测点的埋设4
5。4 变形监测点保护及意外情况处理6
5.5 基准点、监测点的观测方法及精度要求7
5。6 观测设备和人员投入7
5。7 观测周期8
5.8 成果处理8
六．提交成果资料8
6。1 提交阶段成果8
6。2 提交沉降观测技术报告书9
七．补充说明9
八．质量保证措施10
九．附件10

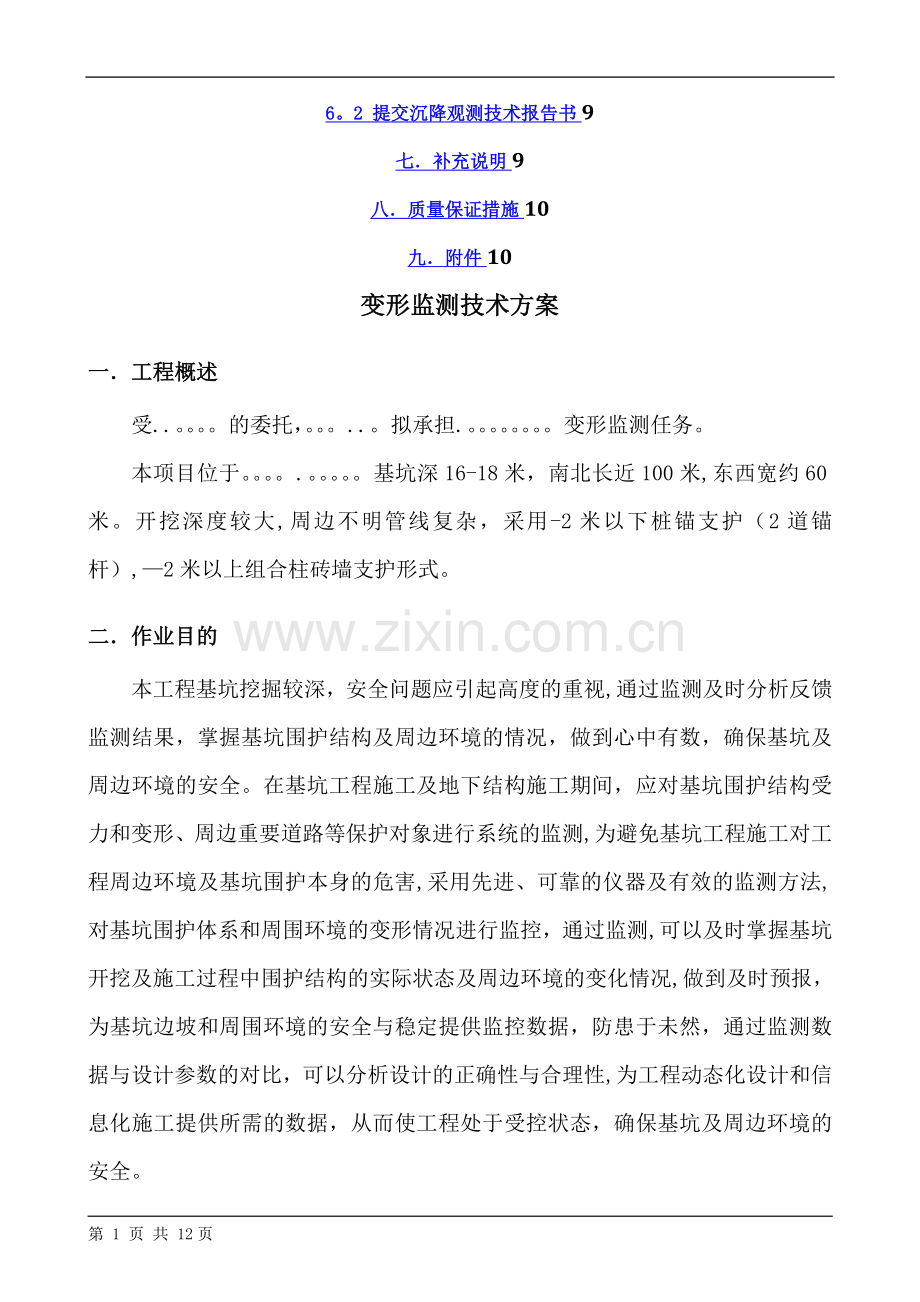

变形监测技术方案
一．工程概述
受..。。。。的委托，。。。..。拟承担.。。。。。。。。变形监测任务。
本项目位于。。。。.。。。。。基坑深16-18米，南北长近100米,东西宽约60米。开挖深度较大,周边不明管线复杂，采用-2米以下桩锚支护（2道锚杆）,—2米以上组合柱砖墙支护形式。
二．作业目的
本工程基坑挖掘较深，安全问题应引起高度的重视,通过监测及时分析反馈监测结果，掌握基坑围护结构及周边环境的情况，做到心中有数，确保基坑及周边环境的安全。在基坑工程施工及地下结构施工期间，应对基坑围护结构受力和变形、周边重要道路等保护对象进行系统的监测,为避免基坑工程施工对工程周边环境及基坑围护本身的危害,采用先进、可靠的仪器及有效的监测方法,对基坑围护体系和周围环境的变形情况进行监控，通过监测,可以及时掌握基坑开挖及施工过程中围护结构的实际状态及周边环境的变化情况,做到及时预报，为基坑边坡和周围环境的安全与稳定提供监控数据，防患于未然，通过监测数据与设计参数的对比，可以分析设计的正确性与合理性,为工程动态化设计和信息化施工提供所需的数据，从而使工程处于受控状态，确保基坑及周边环境的安全。
三．作业依据及规范
1、《建筑变形测量规范》(JGJ8-2007)；
2、《工程测量规范》（GB50026-2007）；
3、本工程设计图纸及施工方案。
四．工作内容
1、测定护坡桩顶部水平位移，周边道路的沉降量、计算沉降差及沉降速率.
2、依据甲方要求，对护坡桩水平位移及周边道路进行变形监测,具体如下：
（1）护坡桩顶水平位移：拟布设监测点8个；
(2）护坡桩支护结构水平位移：拟布设监测点4个；
(3)周边沉降：拟布设监测点10个。
五．基坑及周边监测方案
5.1 基准点的布设
基准点是沉降观测起始数据的基本控制点。本项目拟建立3个基准点。基准点采用深埋钢管水准基点标石。基准点布设在变形区以外、位置稳定、易于长期保存的地方，并应定期复测。水准基点埋设完毕并稳定后即进行初始值观测，初始值应连续观测两次，取其平均值作为基准点的起始高程数据，之后应定期对基准网进行检测,一般为每一个月监测一次，以确保变形观测点的精确性。当观测点变形测量成果出现异常，应及时进行复测，并按《建筑变形测量规范》的规定对其稳定性进行分析。
5.2护坡桩顶水平位移观测点的埋设
为及时监控整个支护结构的变形情况，拟在基坑砖墙墙顶部和墙后1.5米处，每20—25米，各布设1个水平位移监测点和1个地面沉降监测点,共布设18个监测点，监测其水平位移。监测点按均匀、对称、预测位移较大、重要性等因素设置。根据测量结果可以掌握围护的水平位移变化量.
测点埋设：围护桩顶监测点在浇捣压顶时同时进行，即压顶混凝土浇捣后3～5个小时，按测点布置图位置插入准备好的标志，标顶部高于压顶梁顶标高2mm左右，待混凝土强度完成后,开挖前进行初始读数的测读工作，初读数取二次测读平均值。拟采用视准线法，在基点设站,用全站仪读取桩顶小卷尺读数来测量水平位移量.
5.3护坡桩支护结构水平位移观测点的埋设
根据工程地质情况、结构特点，并结合监点布设情况综合考虑水平位移观测点的布设,以能真实反映出护坡桩支护结构水平位移变化量为原则,确保施工安全附近写明。根据实际情况布设水平位移观测点4个，点位编号并作上明显标记.具体布设见北京崇外3号地东南角金融项目基坑及周边变形监测点布置示意图。
(1)监测仪器设备：采用CX—E03智能型数显测斜仪和配套的铝合金测斜导管观测。如下图1所示：
图1 测斜导管示意图
（2)测斜导管安装和埋设
测斜导管可相互连接拧紧丝扣，垂直安装固定在连续墙钢筋笼底部上，随钢筋笼浇注在混凝土中。该测斜导管有四个槽口,用于固定测斜仪探头的滑轮。探头由一根电缆与显示读数仪连接，用于观测与测斜相关的水平位移量，以这种方式测量由墙体运动所引起的任何倾斜量的变化。在安装时，应及时检查测斜管内的一对导槽，其指向是否与欲测量的位移方向一致（斜管内的一对导槽应平行或垂直于墙体延长轴线方向），否则应及时修正;在未确认测斜管导槽畅通时,不得放入真实的测头，导管顶端应埋设到连续墙冠梁顶部适当高处，量测测斜管导槽方位、管口高程.要求所有埋设的导管必须保持顺直稳固、端庄，不得扭曲。并及时做好孔口保护装置,作好量测读数记录。
（3）测定方法
电缆线联接测头和测读仪,检查密封装置，仪器是否工作正常，将测头轻轻插入测斜管（导轮正确插放入一对导槽内)，测量应自孔底开始。考虑到地下结构深度为16～18米，故将倾斜管深度设计为23米,对 23米深处以下的点考虑为不动点,可作为参考点使用，倾斜观测自23米开始。自下而上沿导槽全长每隔2。0米距离测读一次显示器自动记录，直到到达测斜管的顶部，每次测量时应将测头稳定在某一位置上；测量完毕后，应将测头提起并旋转180°重新插入同一对导槽重复测量,两次读数应是数值接近、符号相反。
5。4变形监测点保护及意外情况处理
变形监测是一项长期而复杂的测量工作，监测点在使用过程中的人为破坏,往往会导致变形监测数据的中断。因此，变形监测点的保护应高度重视。
5.4.1 变形监测点的保护措施
1．甲方措施：变形监测点的妥善保护首先应引起甲方的充分重视，甲方应以正式文件的形式通告施工单位，以引起施工单位的重视。
2．施工单位措施:施工单位应对施工人员加强常识和素质、安全教育，制定惩罚制度，杜绝监测标志的人为破坏。
3．乙方措施：在埋设监测标志处设立标牌以示提醒外，标志的埋设深度和露出地面部分的长度应事先与甲方和施工单位商议,充分考虑施工对标志的影响.
5。4。2 意外情况的处理
1．在观测前,对变形监测点的安全情况进行确认，如个别变形监测点受到破坏时，应及时进行补点,并进行一次加强观测，以保证变形监测起始数据的精度和观测工作的持续进行(数据中断一次).
2．数据分析时,可在单点沉降曲线图上用上（N－1)次和下（N+1）次内插的方法求出中断次(N次）的近似沉降值,以减少对整个数据分析的影响.
5.5 基准点、监测点的观测方法及精度要求
1．基准点通过往返观测,并形成闭合环.按一级沉降观测的技术要求进行测量，观测点测站高差中误差≤±0。15mm，往返较差或环线闭和差≤±0。3mm。基准网每隔1个月复测一次.
2．沉降观测点按国家二级沉降观测的技术要求作业,观测点测站高差中误差≤±0。5mm，往返较差或环线闭合差≤±1.0 mm.
3．建筑变形测量的首次(即零周期）观测应连续进行两次独立观测，并取观测结果的中数作为测量初始值.
5。6 观测设备和人员投入
5.6.1 仪器、设备情况
1．Trimble DINI03精密电子水准仪一套，每公里高差中误差±0.3mm,配套铟钢水准尺一对；
2．科力达442R全站仪及配套光学对中觇板一套;
3．CX-E03智能型数显测斜仪和配套的铝合金测斜导管一套。
5。6.2 施工组织
为做好监测工作，保证在施工过程中万无一失，选派有经验的测量专业人员组成测量技术领导班子，专门领导和研究施工测量技术工作，及测量过程中出现的各种问题。具体作业要求如下:
1．固定主要观测人员;
2．固定观测仪器、标尺、钢尺及有关附件;
3．固定观测路线、观测方法，露天作业部分应固定观测时间；
4．每次观测前30分钟晾仪器和标尺；
5．前后视的标尺至仪器的距离尽可能相等.
5。7 观测周期
1．护坡桩位移预警值为16mm，控制值为30mm。
2．沉降预警值为30mm。
当沉降或隆起超过规定限差或变化异常时，应增加监测频率和检测范围。
本工程观测周期详见下表：
基坑等级施工状况
监测时间
监测次数
备注
开挖〉15m~浇垫层
至少测2次初值
2次
当变化量或累计变化量超警戒值时，监测频率适当加密。
开挖〉15m～浇垫层
1d
10次

开挖〉15m～浇垫层
3d
7次

开挖〉15m～浇垫层
5d
4次

浇好垫层～基坑回填
7d
4次

结构施工~基坑回填
10d
3次

结构施工～基坑回填
15d
3次

5。8 成果处理
每周期观测后，应及时对观测资料进行整理，采用清华山维平差软件进行平差计算和处理，计算出观测点的沉降量、沉降差以及本周期平均沉降量、沉降速率和累计沉降量，并填写监测成果表等.
六．提交成果资料
6。1 提交阶段成果
为保证施工安全,及时准确地反映建筑物变形情况，每期观测完毕应及时上报如下观测资料：
1．监测点成果表；
2．变形监测点位示意图.
6.2 提交监测技术报告书
本项目施工完成直到沉降趋于稳定后,结束本次观测任务。提交监测技术报告书。内容包括：
1．监测点位分布图；
2．监测成果表;
3．时间—荷载—沉降量曲线图;
4．沉降分析报告;
5．监测技术总结。
七．补充说明
7。1 施工过程中如暂时停工,在停工时及重新开工时各观测一次，停工期间，应每隔1月观测一次。请甲方单位根据工程实际情况,提前通知我单位及时进行观测。
7。2 在观测过程中如发生下列情况之一时，必须立即报告委托方，同时应及时增加观测次数或调整测量方案:
1．变形量或变形速率出现异常变化；
2．变形量达到或超出预警值;
3．周边或开挖面出现塌陷、滑坡；
4．建筑本身、周边建筑及地表出现异常；
5．由于地震、暴雨、冻融等自然灾害引起的其他变形异常情况。
7。3 观测过程中，若沉降速度小于0。04mm/d ,可认为已进入稳定阶段.
7.4 每周期观测后,应及时对观测资料进行整理，计算观测点的沉降量、沉降差、以及本周期平均沉降量和沉降速率。
监测方案是在正常施工及自然条件等情况下考虑制定的，由于现场施工状况不确定因素很多，沉降观测方案很难一次性制定完善，在执行过程中应根据被观测建筑物的实际变形量和变形速率，及时调整观测方案，以满足施工及建筑物的安全需要.
八．质量保证措施
1．建立测量复核制度，按“三级复核制”的原则进行施测.
2．原始观测值和记事项目,测量技术人员要认真整理内业资料,保证所有测量资料的完整.资料必须一人计算，另外一人复核。
3．固定专用测量仪器和工具设备,建立专业测量组,专人观测和成果整理。
4．用于本工程的测量仪器和设备,应按照规定的日期、方法送到具有检定资格的部门检定和校准，合格后方可投入使用.
5．所用的测量仪器和工具使用前，要检查是否完好。在运输和使用测量仪器的过程中,应注意保护,如发现仪器有异常，应立即停止使用并送检，并对上次测量成果重新作出评定。
6．积极和测量监理工程师进行联系、沟通和配合，满足测量监理工程师提出的测量技术要求及意见。
九．附件
1．第11页《监测点布置图》;
2．基准点埋设示意图.
