电工学
(2003.2 -—2003.6 学年第 学期) B卷
课程号： 课序号： 课程名称:电子技术基础 任课教师: 成绩：
适用专业年级： 学生人数： 印题份数: 学号: 姓名：
一、单项选择题:在下列各题中,将唯一正确的答案代码填入括号内
（本大题共15小题,总计30分)
1、（本小题2分)
所 谓 晶 体 管 输 出 特 性 曲 线 中 的 线 性 区 域 是 指（ ）。
(a) 放 大 区 （b） 饱 和 区 (c） 截 止 区
2、（本小题2分）
半 导 体 二 极 管 的 主 要 特 点 是 具 有（ ）。
（a） 电 流 放 大 作 用 （b） 单 向 导 电 性 （c) 电 压 放 大 作 用
3、(本小题2分）
稳 压 管 是 由（ ).
（a) 一 个 PN 结 组 成 （b） 二 个 PN 结 组 成 （c） 三 个 PN 结 组 成
4、（本小题2分）
晶 体 管 的 主 要 特 点 是 具 有( ）。
(a） 单 向 导 电 性 （b) 电 流 放 大 作 用 （c） 稳 压 作 用
5、(本小题2分）
在画放大电路的交流通路时常将耦合电容视作短路,直流电源也视为短路，这种处理方法是( ）。
（a) 正确的 （b) 不正确的
（c） 耦合电容视为短路是正确的，直流电源视为短路则不正确.
6、（本小题2分)
固定偏置单管交流放大电路的静态工作点Q如下图所示，当温度升高时工作 点Q将( ）。
(a） 不改变
(b) 向Q'移动
（c) 向 Q’'移动
7、（本小题2分）
为了放大变化缓慢的信号或直流信号，多极放大器级与级之间必须采用（ ）。
（a） 阻容耦合 (b） 变压器耦合 (c) 直接耦合
8、（本小题2分)
在直接耦合放大电路中，采用差动式电路结构的主要目的是( ).
（a） 提高电压放大倍数 （b） 抑制零点漂移
(c） 提高带负载能力
9、（本小题2分）
电路如图所示， 欲构成反相积分运算电路，则虚线框内应连接 （ ）。
（a) 电阻元件 （b） 电感元件 （c） 电容元件
10、(本小题2分）
在 半 导 体 直 流 电 源 中, 为 了 减 少 输 出 电 压 的 脉 动 程 度， 除 有 整 流 电 路 外, 还 需 要 增 加 的 环 节 是（ ）。
（a） 滤 波 器 (b） 放 大 器 (c) 振 荡 器

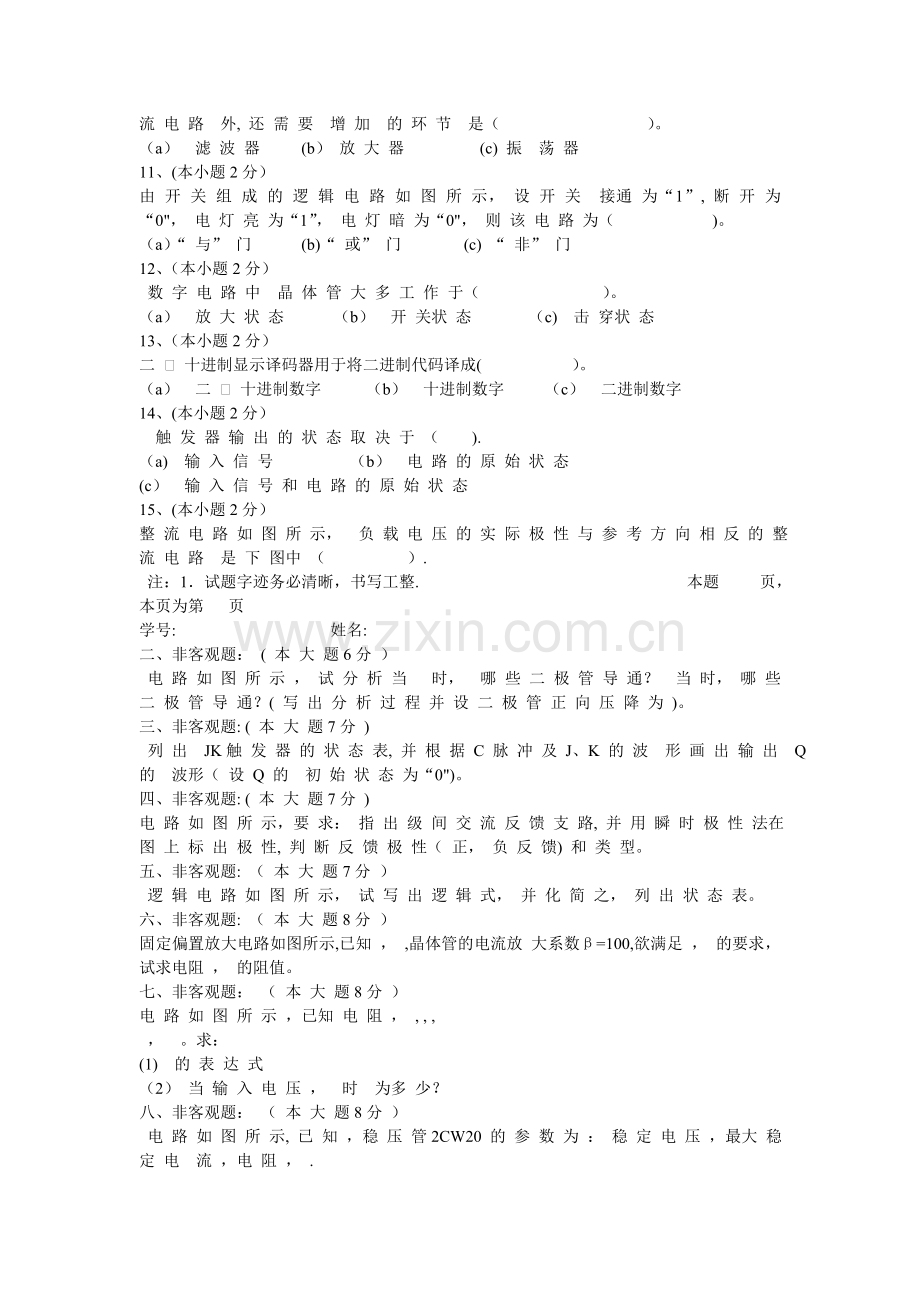

11、(本小题2分）
由 开 关 组 成 的 逻 辑 电 路 如 图 所 示， 设 开 关 接通 为“1”, 断 开 为“0"， 电 灯 亮 为“1”， 电 灯 暗 为“0"， 则 该 电 路 为（ )。
（a）“ 与” 门 (b)“ 或” 门 (c) “ 非” 门
12、（本小题2分）
数 字 电 路 中 晶 体 管 大 多 工 作 于（ ）。
（a） 放 大 状 态 （b） 开 关状 态 （c) 击 穿状 态
13、（本小题2分）
二 ¾ 十进制显示译码器用于将二进制代码译成( ）。
（a） 二 ¾ 十进制数字 （b） 十进制数字 （c） 二进制数字
14、(本小题2分）
触 发 器 输 出 的 状 态 取 决 于 （ ).
（a) 输 入 信 号 （b） 电 路 的 原 始 状 态
(c） 输 入 信 号 和 电 路 的 原 始 状 态
15、(本小题2分）
整 流 电 路 如 图 所 示， 负 载 电 压 的 实 际 极 性 与 参 考 方 向 相 反 的 整 流 电 路 是 下 图中 （ ）.
注：1．试题字迹务必清晰，书写工整. 本题 页，本页为第 页
学号: 姓名:
二、非客观题： ( 本 大 题6分 ）
电 路 如 图 所 示 ， 试 分 析 当 时， 哪 些 二 极 管 导 通？ 当 时， 哪 些 二 极 管 导 通？( 写 出 分 析 过 程 并 设 二 极 管 正 向 压 降 为 )。
三、非客观题: ( 本 大 题7分 )
列 出 JK触 发 器 的 状 态 表, 并 根 据 C 脉 冲 及 J、K 的 波 形 画 出 输 出 Q 的 波形（ 设 Q 的 初 始 状 态 为“0")。
四、非客观题: ( 本 大 题7分 )
电 路 如 图 所 示，要 求： 指 出 级 间 交 流 反 馈 支 路, 并 用 瞬 时 极 性 法在 图 上 标 出 极 性, 判 断 反 馈 极 性（ 正， 负 反 馈) 和 类 型。
五、非客观题: （ 本 大 题7分 ）
逻 辑 电 路 如 图 所 示， 试 写 出 逻 辑 式， 并 化 简 之， 列 出 状 态 表。
六、非客观题: （ 本 大 题8分 ）
固定偏置放大电路如图所示,已知 ， ,晶体管的电流放 大系数β=100,欲满足 ， 的要求，试求电阻 ， 的阻值。
七、非客观题： （ 本 大 题8分 ）
电 路 如 图 所 示 ，已知 电 阻 ， , , ,
， 。求：
(1) 的 表 达 式
（2） 当 输 入 电 压 ， 时 为多 少？
八、非客观题： （ 本 大 题8分 ）
电 路 如 图 所 示, 已 知 ，稳 压 管2CW20 的 参 数 为 ： 稳 定 电 压 ，最大 稳 定 电 流 ，电 阻 ， .
（1） 试 求 电 压 表 电 流 表 和 的 读 数。（ 设 电 流 表 内 阻 为 零， 电 压 表 内 阻 视为 无 穷 大) ;
（2) 写 出 点 线 框 、 、I 、 各 部 分电 路 的各称.
九、非客观题： ( 本 大 题9分 ）
画 出 的 逻 辑 图, 列 出 其 逻 辑 状 态 表.
十、非客观题： （ 本 大 题10分 )
电路如图所示,已知UCC = 12 V,RB = 120 kW，RE = 3 kW，RL = 15 kW,晶体管的
， ,要 求：（1） 画 出 微 变 等 效 电 路 图；(2） 写 出 输 入 电 阻 的 表 达 式；(3） 写 出 电 压 放 大 倍 数 的 表 达 式；(4) C1，C2 两 端 直 流 电 压 分 别 为 多 少?
本题 5 页,本
页为第5 页
