（一)、落地式脚手架

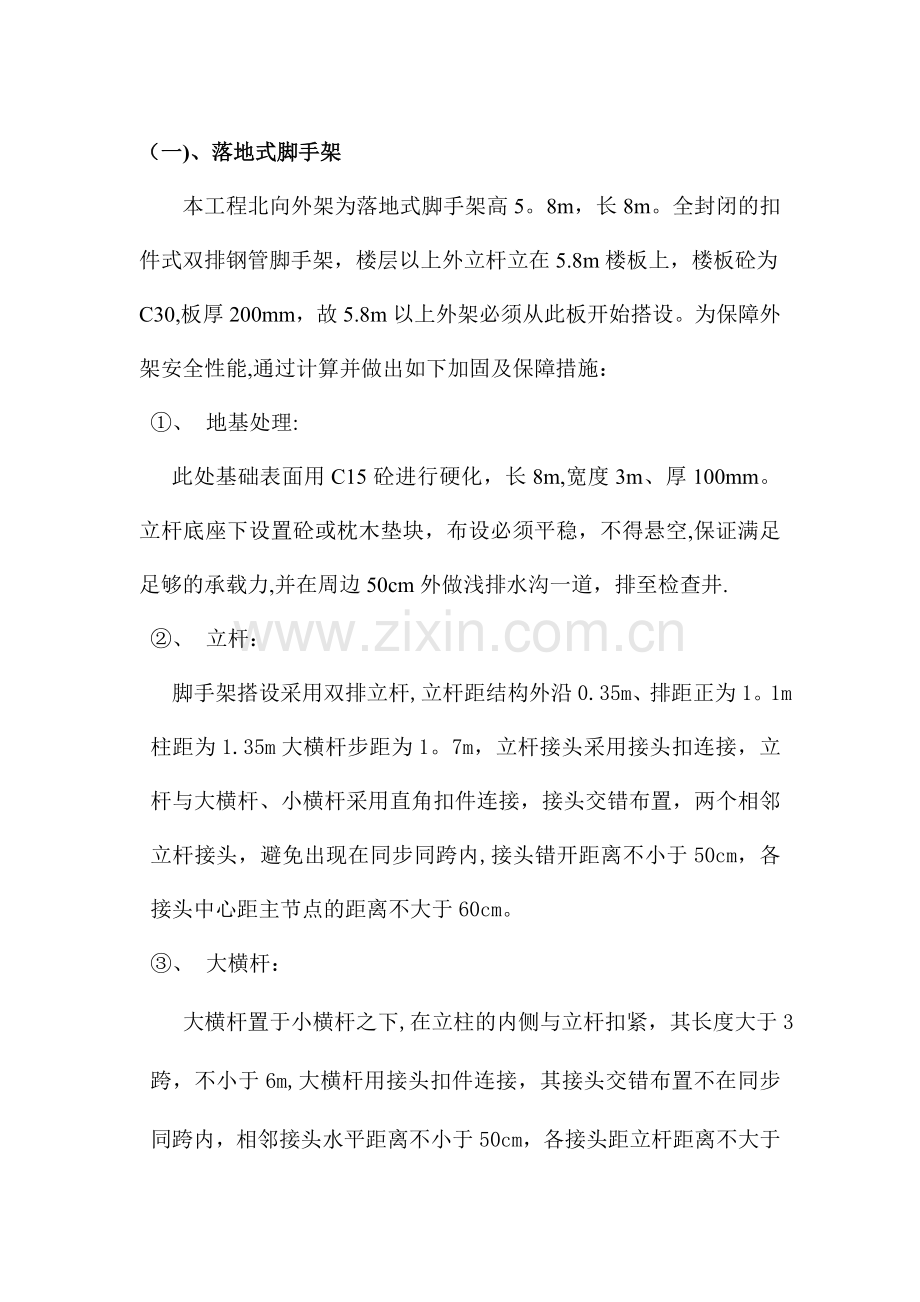

本工程北向外架为落地式脚手架高5。8m，长8m。全封闭的扣件式双排钢管脚手架，楼层以上外立杆立在5.8m楼板上，楼板砼为C30,板厚200mm，故5.8m以上外架必须从此板开始搭设。为保障外架安全性能,通过计算并做出如下加固及保障措施：
①、 地基处理:
此处基础表面用C15砼进行硬化，长8m,宽度3m、厚100mm。立杆底座下设置砼或枕木垫块，布设必须平稳，不得悬空,保证满足足够的承载力,并在周边50cm外做浅排水沟一道，排至检查井.
②、 立杆：
脚手架搭设采用双排立杆,立杆距结构外沿0.35m、排距正为1。1m 柱距为1.35m大横杆步距为1。7m，立杆接头采用接头扣连接，立杆与大横杆、小横杆采用直角扣件连接，接头交错布置，两个相邻立杆接头，避免出现在同步同跨内,接头错开距离不小于50cm，各接头中心距主节点的距离不大于60cm。
③、 大横杆：
大横杆置于小横杆之下,在立柱的内侧与立杆扣紧，其长度大于3跨，不小于6m,大横杆用接头扣件连接，其接头交错布置不在同步同跨内，相邻接头水平距离不小于50cm，各接头距立杆距离不大于50cm，底层扫脚杆距地面不超过20cm.
④、 小横杆：
小横杆 贴近立杆布置，搭于大横杆之上，用直角扣件扣紧。小横杆扫地杆放在大横杆下，贴立杆扣紧,地面高差较大处，即将高处的纵向扫地杆向低处延长两跨于立杆固定.
⑤、 剪刀撑:
本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置。剪刀撑每6步4跨设置一道，斜杆与地面夹角在45°～60°之间.斜杆相交点处同一条直线上,并沿架高连续布置。剪刀撑的一根斜杆拉在立柱上,另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定.在其中间增加2～4个扣结点，所有固定点距主节点距离不大于15cm，最下部的斜杆与立杆的连接点距地面的高度控制在30cm内。剪刀撑的杆件连接采用搭接，其搭接长度在1m以上，并用不少2个旋转扣件固定。端头扣件距杆端大于10cm。横向斜撑由底至顶呈“之"字型搭设，在里外排立杆之间上下连续布置，斜杆用扣件固定在与之相交的立柱或横向水平杆上。
连墙件：
采用钢管扣件围外柱打抱箍式在梁和柱中预埋套管刚性连墙构造方式，要求垂直，距离不大于建筑物层高，并不大于4m，水平方向控制在6米内、保证连墙件的间距。
水平斜拉杆：
设置在有连墙杆的步架平面内，以加强脚手架的横向刚度。
护栏和挡脚板：
在铺脚手板的操作道能上能下及顶层上必须设2道护栏和满挂安全网，在底部横杆上设置不小于20cm的挡脚板固定扎牢,上栏杆高度为1。2米，第二道为0.6米。
⑥、 落地架的安全处理措施
由于脚手架是落在5。8m楼板上，必须在使用过程中考虑受压沉降不平衡和5。8m以下脚手架的受力,而影响脚手架变形，特将5。8m以上脚手架进行加强加固，在楼面2层柱子处增加4根4米的钢管加斜撑支承，用扣件拧紧锁死，成45°角拉紧，保证架子的稳定性。
（二）外架计算书
1、荷载：（取1.5m为计算单位，计算高度42m)
(一）脚手架自重
①钢管自重
立杆 42×2=84m
水平杆 1.5×2×8=24m
小横杆 1.6×2×8=25.6m
护身杆 1.5×8=12m
剪刀撑、内撑杆 2×2×8=32m
q=1。2×3。84×177。6=818.38kg
②架板自重 1.2×1。5/2。5×15×4×4=173kg
③安全栏板 1。2×10kg×8=96kg
④扣件 200kg
合计 1288kg
（二）施工荷载 1。4×240kg/m2×1。5×1.5=756kg
(三）其它荷载 10kg/m2
10×1.5×1.5×8=180kg
合计 2234 kg
内外立杆共同作用，内外立杆受力N外=N内=2234kg/m2/2=1117kg
2、三角挑架（斜撑)计算
①受力简图:

2900
N外=1117kg

N2
N1
N内=N外
N3

300
1000
N4

N1=N内.1100/1900=919kg
N3=1117+(1117—919)=2044kg
3.02+1.92
3
N拉=2044× =2421kg
2421×1.9
3.02+1.92
N4= N2= =1605kg
②验算
（1）钢丝绳拉杆受力验算
N拉=2。67T
钢丝Φ12=4。7/cm2×3。14×1.2×1。2/4=5.6T＞2.67T
(2）预埋套环N1、N4无需验算
3、外架整体计算：
N=1.2（nl×NGK1+NGK2)+1。4NqKN/0A+M/Bal≤KAK11f
Wx=bA1
W=0.75Bzustwuzy0
Ustw=o×us×（1+n）
根据GBJ9-87规定取值计算
Bz=1 O=0。18 Us 风荷载体型系数（查表取0。095） n=1.0
ustw=0.0342
uz 风压高压变化系数（查表取2。03)
WO 基本风压值（取0。65N/m2）
W—-垂直于风荷载表面的风荷载标准值
N-—所计算力柱范围内的轴心压力设计值
A——架管载面积（4.89cm2）
M——力柱段风荷载产生的弯距
W—-力柱钢截面抵抗拒
Ka=0。85 KH=0.8 nl=1。1 NGK1=0。38KN
NGK2=1。936Kn NqK=7.43KN
N=1。2×（1。1×0.38+1。936)+1.4×7.43=17。72KN
W=0.75×1×0.095×0.0342×0。65=0.0016kn/m 2
Q=1。41W=1.4×1。5×0。0016=0。0033kn/m
M=(1/8）qH.H=（1/8)×0。0033×3.05×3.05=3.83N。m
∧x=H×2/b=3。05×2/1=6。1
∧ox=ux ∧x=6。1×40=244
N/δA=17.72×103/0.18×486×2=100.6N。/mm2
N/δA+M/bA1=3830/508+100.6=108。2N/mm2
<0。8×0.8×205=139。4N/mm2
架子整体性满足要求
