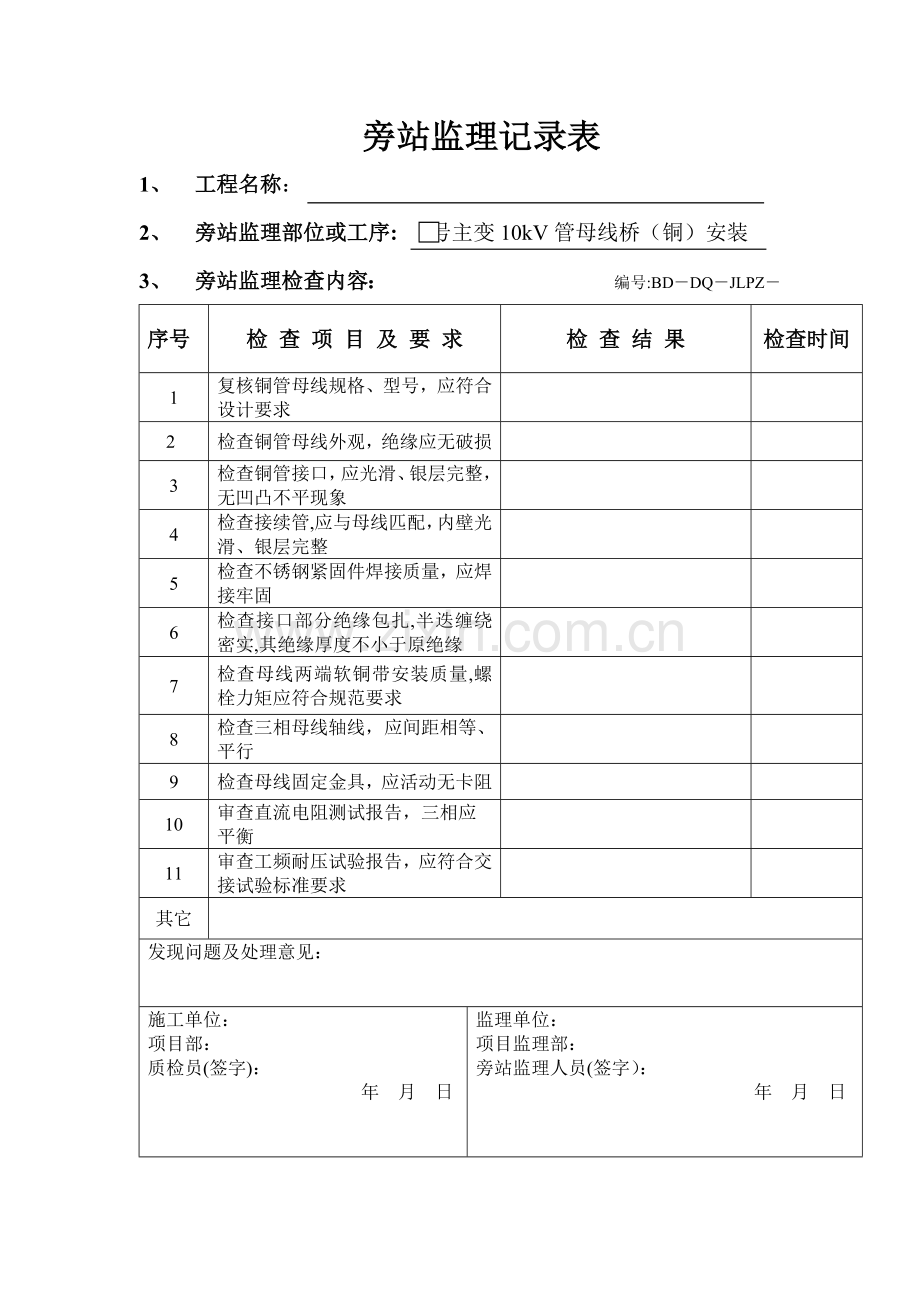

旁站监理记录表1、 工程名称：2、 旁站监理部位或工序: 号主变10kV管母线桥（铜）安装3、 旁站监理检查内容： 编号:BDDQJLPZ 序号检 查 项 目 及 要 求检 查 结 果检查时间1复核铜管母线规格、型号，应符合设计要求2检查铜管母线外观，绝缘应无破损3检查铜管接口，应光滑、银层完整，无凹凸不平现象4检查接续管,应与母线匹配，内壁光滑、银层完整5检查不锈钢紧固件焊接质量，应焊接牢固6检查接口部分绝缘包扎,半迭缠绕密实,其绝缘厚度不小于原绝缘7检查母线两端软铜带安装质量,螺栓力矩应符合规范要求8检查三相母线轴线，应间距相等、平行9检查母线固定金具，应活动无卡阻10审查直流电阻测试报告，三相应平衡11审查工频耐压试验报告，应符合交接试验标准要求其它发现问题及处理意见：施工单位：项目部：质检员(签字)： 年 月 日监理单位： 项目监理部：旁站监理人员(签字）： 年 月 日旁站监理记录表1、 工程名称： 2、 旁站监理部位或工序： 软母线导线压接3、 检查内容: 编号：BDDQJLPZ 序号检查项目及要求检 查 结 果检查时间1复核导线及线夹规格、型号：确认符合设计要求2检查导线及线夹外观:导线应清洁、无散股、断股、严重磨损、化学腐蚀现象；扩径导线无凹陷;线夹平整无裂纹3检查清管扫线处理情况:应处理干净4检查扩径导线被压接空心部分：应填满衬料5检查压接钳及压接钢模:应与接续管相匹配6记录压接压力,应达到80MPa7记录每模压接重叠长度，应5mm8检查压接管弯曲度：应2%9测量压接后钢锚六角对边距离，确认符合规范要求10测量压接后压接管六角对边距离，确认符合规范要求11处理飞边毛刺、管口涂漆其它发现问题及处理意见:施工单位:项目部：质检员（签字）： 年 月 日监理单位： 广东天安工程监理有限公司项目监理部：旁站监理人员(签字）: 年 月 日设备开箱检查旁站记录 编号：BDDQJLPZ 设备名称型 号制造厂家出厂编号检查内容应有数量实际数量备 注出厂合格证出厂试验报告技术说明书图纸或资料包装外观检查型号核对设备外观检查设备附件登记缺损件登记缺损件 处理结果处理意见和签字设备可否交付安装：是 否监理人员（签字）： 年 月 日隐蔽工程旁站监理记录表1、 工程名称： 2、 旁站监理部位或工序： 号主变压器芯部检查3、 旁站监理检查内容： 编号：BDDQJLPZ序号检 查 项 目 及 要 求检 查 结 果检查时间1检查绕组：匝绝缘良好、绕组垫块无松动、辐向尺寸一致、散热油隙无堵塞、整体无变形2检查铁芯：铁芯端面平整、片间绝缘良好、铁芯油隙无堵塞、上下拉带绝缘良好、铁芯只能一点外引接地3检查有载分接开关：切换油箱无渗漏；选择器分接引线端子螺栓紧固,屏蔽罩完整，触头接触良好；位置选择正确4检查夹件：夹紧螺栓及正反压钉紧固，夹件绝缘良好、上下夹件只能一点外引接地5检查各部绝缘：无破损、无松脱、无严重变形6检查各部绝缘距离:应符合厂家设计要求7检查引线及分接线:绝缘包扎良好、固定牢靠、分接线排列整齐，与选择器端子接触良好8检查各侧引线与套管连接:螺栓紧固、接触良好9检查铁芯接地：一点外引接地10检查磁屏蔽(若有):固定牢固11检查器身及箱底清洁度：无油垢、绝缘碎屑等杂物发现问题及处理意见：施工单位：项目部:质检员（签字）： 年 月 日监理单位： 项目监理部:旁站监理人员（签字)： 年 月 日
