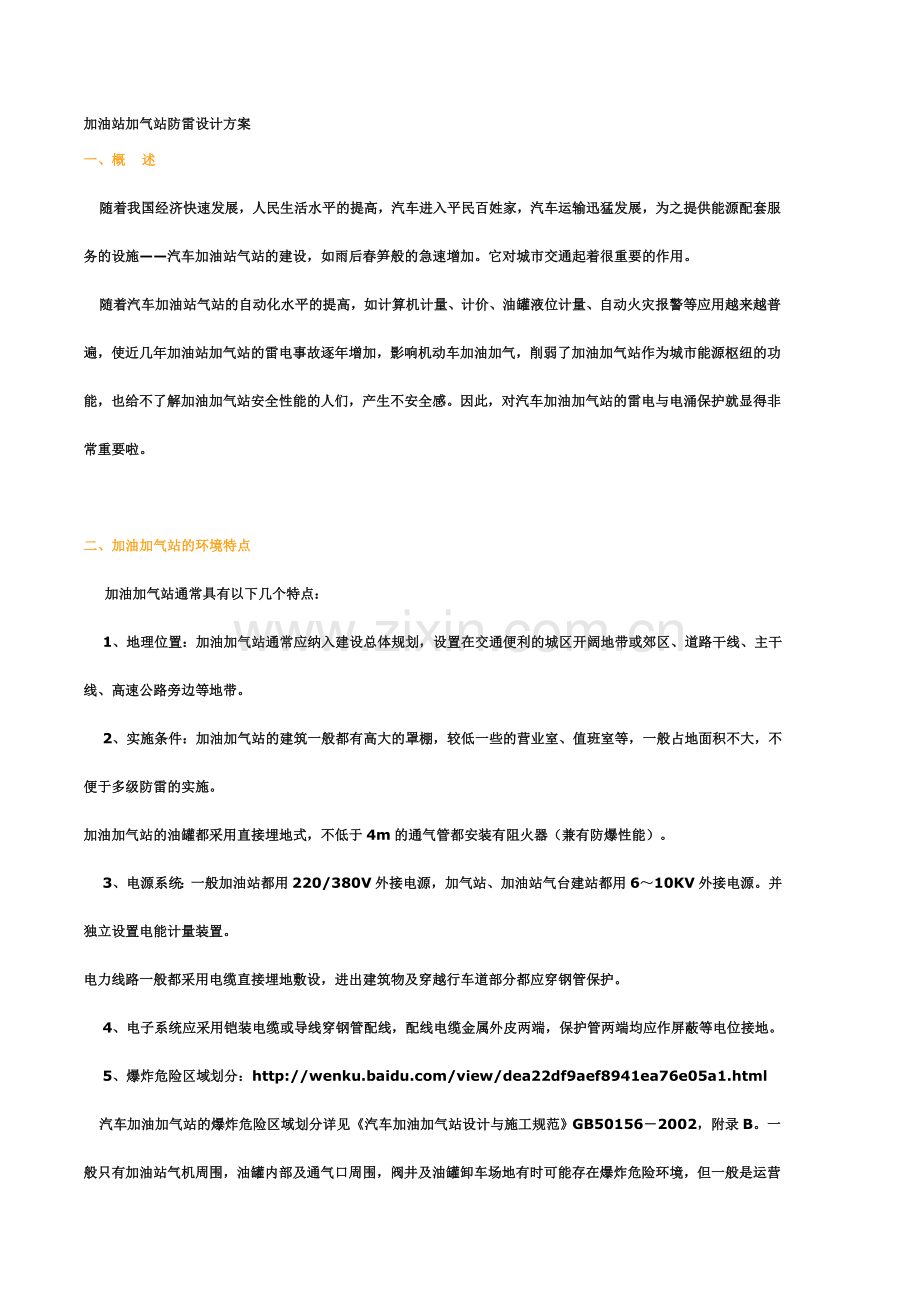

加油站加气站防雷设计方案一、概 述 随着我国经济快速发展，人民生活水平的提高，汽车进入平民百姓家，汽车运输迅猛发展，为之提供能源配套服务的设施汽车加油站气站的建设，如雨后春笋般的急速增加。它对城市交通起着很重要的作用。 随着汽车加油站气站的自动化水平的提高，如计算机计量、计价、油罐液位计量、自动火灾报警等应用越来越普遍，使近几年加油站加气站的雷电事故逐年增加，影响机动车加油加气，削弱了加油加气站作为城市能源枢纽的功能，也给不了解加油加气站安全性能的人们，产生不安全感。因此，对汽车加油加气站的雷电与电涌保护就显得非常重要啦。二、加油加气站的环境特点 加油加气站通常具有以下几个特点： 1、地理位置：加油加气站通常应纳入建设总体规划，设置在交通便利的城区开阔地带或郊区、道路干线、主干线、高速公路旁边等地带。 2、实施条件：加油加气站的建筑一般都有高大的罩棚，较低一些的营业室、值班室等，一般占地面积不大，不便于多级防雷的实施。加油加气站的油罐都采用直接埋地式，不低于4m的通气管都安装有阻火器（兼有防爆性能）。 3、电源系统：一般加油站都用220/380V外接电源，加气站、加油站气台建站都用610KV外接电源。并独立设置电能计量装置。电力线路一般都采用电缆直接埋地敷设，进出建筑物及穿越行车道部分都应穿钢管保护。 4、电子系统应采用铠装电缆或导线穿钢管配线，配线电缆金属外皮两端，保护管两端均应作屏蔽等电位接地。 5、爆炸危险区域划分： 汽车加油加气站的爆炸危险区域划分详见汽车加油加气站设计与施工规范GB501562002，附录B。一般只有加油站气机周围，油罐内部及通气口周围，阀井及油罐卸车场地有时可能存在爆炸危险环境，但一般是运营操作时存在，停止运营操作时消失。（卸车场地、加油场地、油罐进油时通气管周围等）。从以上几个特点不难发现，从防雷击事故来看，汽车加油加气站不象有些说的在“高风险”环境下运行，要采取强有力的防护措施。只要根据国标汽车加油加气站设计与施工规范GB501562002设防，汽车加油加气站可以安全平稳的运行。三、汽车加油加气站的雷击事故分析 为了防止加油加气站的雷击事故，找出发生雷击事故的原因，采取安全、可靠、经济适用的措施防雷，就能达到少投入，多产出，事半功倍的效果。统计年全国雷击事故(次)全国加油加气站雷击事故(次)全国加油加气站事故率加油站雷击坏事故(次)加油站雷击损坏占加油站雷击事故的事故率备注20011741220.0261986.320023386540.0644583.320033911790.0936582.3全国加油加气站雷击事故统计注：1） 全国加油加气站按85000座考虑。2） 加油机雷击事故主要是电脑加油机主控电路板击坏，占全国加油加气站事故的80以上。3） 在统计加油加气站雷击事故时，没有发现一次由于雷击事故造成加油加气站（按国标要求建造）爆炸火灾事故的案例。 从上面全国加油加气站雷击事故统计情况看出，加油加气站的雷击事故，主要是雷击使电子系统设备损坏事故。其中电脑加油机主控板的雷击事故最多，占80以上，其次是报警系统，空调、电视机等，分析原因都是侵入雷与雷电反击所为，因此汽车加油加气站必须采取系统的综合防雷措施，特别应加强对侵入雷与雷电反击的防护。四、汽车加油加气站的防雷方案 汽车加油加气站的防雷，必须采取系统的防护措施：即接闪、分流、接地、均压、电磁封锁、合理布线，安装电涌保护器（SPD）等综合措施，才能有效的防止雷电事故，确保汽车加油加气站平稳安全的运行。 加油加气站的建筑物主要包括：埋地油罐、埋地液化油罐、石油液化气泵房、天燃气压缩机房、站房（营业室、值班室、罩棚），地上液化石油气罐、储气瓶房等，爆炸危险区区的范围较小，绝大部分是区。根据国标GB501562002汽车加油加气站设计与施工规范，应定为第二类防雷建筑物，它的系统防雷包括以下措施：1、接闪 根据汽车加油加气站所处的气象、地形、地貌周围环境等因素进行综合分析，汽车加油加气站位于高速公路、城市主干道、干道路旁的开阔地段、河流、沿湖、海边等边沿地段，建造在多雷地区（年雷暴日40d/a）。应在其屋面上装设避雷带（网）进行接闪。2、分流 加油加气站在其屋面上安装有避雷带（网）接闪后，应利用柱钢筋或敷设扁钢作引下线，为使雷电流分多路引导泄入大地，降低雷电在附近导体或电线、电缆上的感应电势或电流，应尽可能多的布置引下线，均匀布置在加油站气站四周，地下部分与接地网焊接。3、接地 加油加气站的防雷接地、防静电接地、电气设备的工作接地、保护接地、电子系统的接地（逻辑地、参考地），SPD接等，宜共用接地装置，其接地电阻值不大于4。 接地应围绕建筑物作环形闭合接地装置，在每根引下线处，布置23根垂直接地极，垂直接地极长2.5m，埋深0.7m以下，作用是降低冲击接地电阻及固定环形闭合装置，接地网应在油罐卸车场地，加油机安装处，配电盘进线处，埋地油罐通气管处等焊接出接地支线，为上述设备作接地用。（1） 电磁封锁 加油加气站的供电电源线路，应采用铠装电缆埋地或导线穿钢管埋地引入，电缆或配线钢管长度不应小于2m，（为当地土壤电阻率），且不应小于15m，电缆铠装及保护管两端均应可靠接地。加油加气站的电子系统也应采用铠装电缆或导线穿钢管配线，配线电缆金属外皮两端，保护管两端均应接地。（2）均压 加油加气站围绕建筑物作环形闭合接地装置后，所有进出环形接地装置的金属管道。电缆金属外皮，导线保护管，均应在与环形接地装置交叉处相连。加油站内的所有需接地的设备与构件，如油罐、加油机、通气管、配电盘、电子系统用配电盘、开关、灯具等都要与接地网相连接，为使相邻的金属导体及设备上的电势（电压）相等。防止雷电反击火花及维护操作人员产生电击，保护设备及人身安全。相邻的金属导体及设备应用导电体跨接。（3）合理布线 当汽车加油加气站的屋面上装有避雷带（网）接闪时，动力配线与电子系统配线，应尽量远离避雷带的引下线，最好两者相距2m以上，否则应套钢管加强屏蔽。（4）安装SPD 在供电线路及电子系统传输线上，经常会产生对其设备有破坏性的电涌波形。为对供电设备及电子系统设备实施保护，需在以下部位安装电涌保护器SPD。供配电系统的电源端： 根据规范要求，加油加气站的220/380U电源宜采TNC系统，在总配电箱后应采用TNS系统，总配电箱电源进线处PEN线作重复接地，总配电箱以后N线与PE线严格分开。其SPD接线如图1。五、SPD的选型要求 加油加气站的电源进线，大都采用铠装电缆进线，与架空线T接端的电缆头应装避雷保护，电缆铠装外与避雷器接地端并联再接地，加油加气站的配电端电缆头再接地。因此电缆可以起到屏蔽与分流的作用，此种情况可能使外进来的电流小于A项计算值，但仍应按外来分流考虑，即按A项。少数加油加气站的电源线采用架空进线（不符合规范），架空线可能遭受直击雷或附近遭雷击，此种情况的SPD（配电柜侧），也应采用10/350试验波。A、最大冲击放电电流（Iimp） 应根据建筑物的防雷类别（加油加气站属第二类防雷建筑物），再根据进出建筑物的导电物（金属管线、电力线、通信线）进行分流。每一导电物电流为i1=Is/2/n(KA)，（n为导电物路数），供电电缆每一芯线电源为ir= i1/m (KA) （m为电缆芯线数）。当计算不可靠或有困难时,按Iimp12.5KA选取。B、最大持续运行电压Uc的确定： 最大持续运行电压Uc，要求SPD在此电压下长期运行不会损坏，而最大持续运行电压Uc，则是雷击产生的过电压，此电压一般都瞬态过电压，其电压幅值可以很高，但持续时间很短（s、ms）。通过SPD的能量有限，一般即使SPD损坏，但电网运行等因素产生的暂态过电压，其幅值比雷电过电压低，但持续时间很长，通过限压型（MOV）SPD时能量会较大，轻则加速SPD老化，重则使SPD过热而损坏或短路爆炸。对开关型SPD虽然没有老化问题，但动作后有续流，当电网的暂态过电压幅值较高时，动作后的续流大而不能自行熄灭，也会使SPD爆炸，所以选择Uc要结合电网接地系统确定，对加油加气站而言，根据规范规定采用的是TNCS系统，此时选取Uc1.15Uo，当接于L与PE或PEN之间或L与N之间的SPD，按相关标准通过做了低压对地短路即1.45Uo时间5S的暂态过电压试验时就可以了（Uo为供电系统相电压）。C、SPD的保护水平Up值的确定： 供电系统安装SPD的目的是保护电气设备。如图（2） 当SPD动作时，雷电流流过SPD，SPD将过电压降到Up值，而设备所承受的电压是UP+Up1+Up2U，由此可见，被保护设备所承受的电压是SPD的保护水平加上两端的引线电压降。因此要求两端引线越短越好，其总长度不超过0.5m为佳。 当满足以下条件时，可仅在电源进户处安装一套SPD： 1）电源进线处安装的SPD其保护水平Up25KV。 2）需保护设备距电源处SPD距离不小于10m，且SPD的保护水平Up加上两端引线的感应电压，对限压型SPD要求（UP+Up1+Up2）0.8Uw。对开关型SPD要求Up或（Up1+Up2）大者0.8Uw。对限压开关混和型SPD要求（UP+Up1+Up2）0.8Uw。（Uw被保护设备耐压水平）若在进线处安装的一套SPD达不到所要求的保护水平时，应在同一处增设附加配合协调好的SPD，以确保达到所要求的电压保护水平。如下表：220/380V绝缘配合设备位置电源处配电线分支线路用电设备特殊需要耐冲击电压类别类类类类耐冲击电压额定值（KV）642.51.5汽车加油加气站防雷接地平面图见图3：图3图4SPD1：REP-D380B5G（户外型） 防爆型，通流容量60KA(可选),Iimp：15KA，10350s。SPD2：REP-D380BC60/3+1（混合型SPD） 防爆型，通流容量60KA，820s。SPD3：REP-D216通流容量20KA 根据国标建筑物防雷设计规范GB5005794（2000版）第2.3.3条的规定：加油加气站属第二类防雷建筑物，按其附表6.1和6.2，雷电流幅值分别为150KA和37.5KA，波头时间分别为10s和0.2s。按图3有3回导体，每回导体电流为：ii1=150KA /2/325KA，ii2=37.5KA /2/36.25KA电源电缆电流为：ii1=25KA0.37.5KASPD1采用xierli生产的户外防爆型三相电源防雷器，型号为：REP-D380B4G，通流容量40KA。 对级分类试验的SPD2每一芯线电流为：Ipek7.5/32.5KA（10/350s）就可以了。但电压保护水平必须小于UPS设备的耐压值（1.5KV），可采用xierli生产的防爆型三相电源混合型防雷器，型号为：REP-D380BC60/3+1，其保护水平小于等于1500V，通流容量60KA，目前在许多行业都得到了广泛的使用！SPD3：采用xierli生产的UPS电源专用避雷器，型号为：REP-D220CUPSC2，通流容量40KA。六、注意事项 汽车加油加气站环境不应视为雷电高风险地区，依据GB501562002汽车加油加气站设计与施工规范，应该按第二类防雷建筑物考虑。其油罐采用直埋地下式，通气口装有阻火器（有阻爆功能），对雷电自身有防护能力，不应装设避雷针保护，依据GB501562002汽车加油加气站设计与施工规范分三级安装防雷器（SPD1 SPD2 SPD3）考虑，再加上其它六项措施，汽车加油加气站的雷电事故可以降低或消除。七、防雷施工安装示意图（略）
