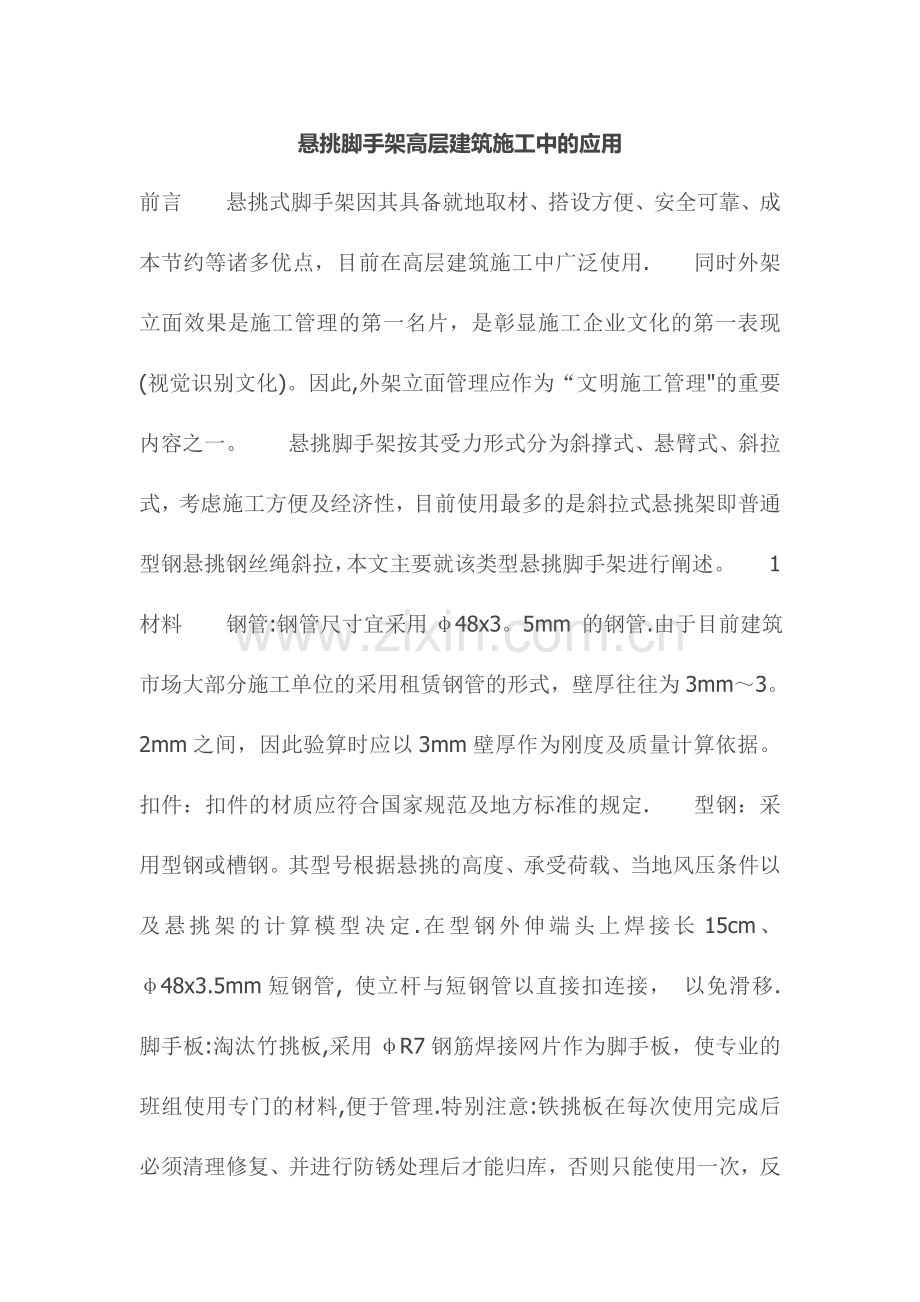

悬挑脚手架高层建筑施工中的应用

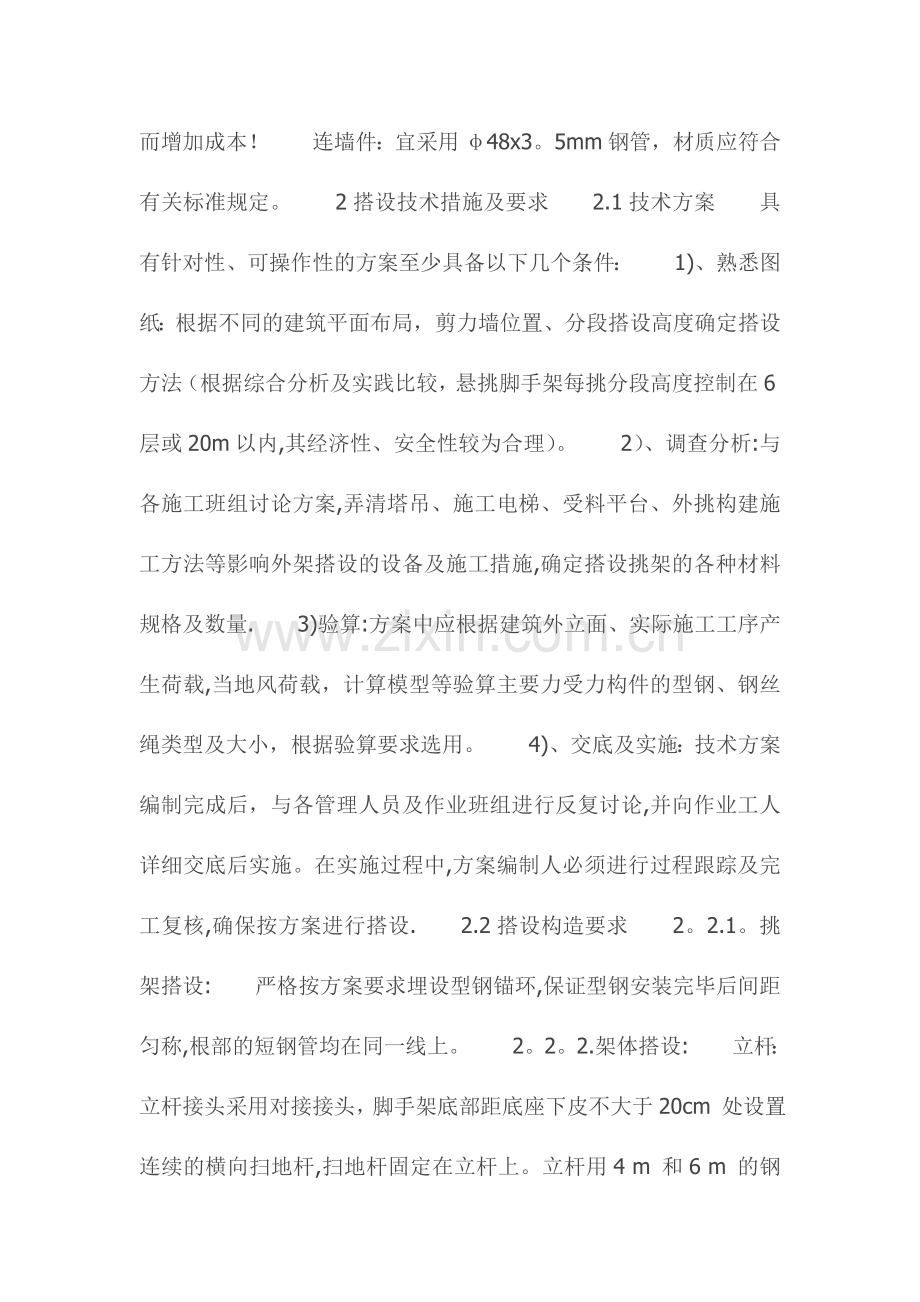

前言　　悬挑式脚手架因其具备就地取材、搭设方便、安全可靠、成本节约等诸多优点，目前在高层建筑施工中广泛使用.　　同时外架立面效果是施工管理的第一名片，是彰显施工企业文化的第一表现(视觉识别文化)。因此,外架立面管理应作为“文明施工管理"的重要内容之一。　　悬挑脚手架按其受力形式分为斜撑式、悬臂式、斜拉式，考虑施工方便及经济性，目前使用最多的是斜拉式悬挑架即普通型钢悬挑钢丝绳斜拉，本文主要就该类型悬挑脚手架进行阐述。　　1 材料　　钢管:钢管尺寸宜采用φ48x3。5mm 的钢管.由于目前建筑市场大部分施工单位的采用租赁钢管的形式，壁厚往往为3mm～3。2mm之间，因此验算时应以3mm壁厚作为刚度及质量计算依据。　　扣件：扣件的材质应符合国家规范及地方标准的规定.　　型钢：采用型钢或槽钢。其型号根据悬挑的高度、承受荷载、当地风压条件以及悬挑架的计算模型决定.在型钢外伸端头上焊接长15cm、φ48x3.5mm短钢管, 使立杆与短钢管以直接扣连接， 以免滑移.　　脚手板:淘汰竹挑板,采用φR7钢筋焊接网片作为脚手板，使专业的班组使用专门的材料,便于管理.特别注意:铁挑板在每次使用完成后必须清理修复、并进行防锈处理后才能归库，否则只能使用一次，反而增加成本！　　连墙件：宜采用φ48x3。5mm钢管，材质应符合有关标准规定。　　2搭设技术措施及要求　　2.1技术方案　　具有针对性、可操作性的方案至少具备以下几个条件：　　1)、熟悉图纸：根据不同的建筑平面布局，剪力墙位置、分段搭设高度确定搭设方法（根据综合分析及实践比较，悬挑脚手架每挑分段高度控制在6层或20m以内,其经济性、安全性较为合理）。　　2）、调查分析:与各施工班组讨论方案,弄清塔吊、施工电梯、受料平台、外挑构建施工方法等影响外架搭设的设备及施工措施,确定搭设挑架的各种材料规格及数量.　　3)验算:方案中应根据建筑外立面、实际施工工序产生荷载,当地风荷载，计算模型等验算主要力受力构件的型钢、钢丝绳类型及大小，根据验算要求选用。　　4)、交底及实施：技术方案编制完成后，与各管理人员及作业班组进行反复讨论,并向作业工人详细交底后实施。在实施过程中,方案编制人必须进行过程跟踪及完工复核,确保按方案进行搭设.　　2.2搭设构造要求　　2。2.1。挑架搭设:　　严格按方案要求埋设型钢锚环,保证型钢安装完毕后间距匀称,根部的短钢管均在同一线上。　　2。2。2.架体搭设:　　立杆：立杆接头采用对接接头，脚手架底部距底座下皮不大于20cm 处设置连续的横向扫地杆,扫地杆固定在立杆上。立杆用4 m 和6 m 的钢管交错布置， 以保证立杆接头位置错开，两个相邻立杆接头不得设在同步同跨内， 并且在高度方向至少错开50cm，各接头中心距主节点的距离不得大于40cm。顶层顶步时采用搭接形式连接，确保立杆顶端再同一水平线上。　　大横杆：考虑建筑市场上大部分安全网材料的大小1。8m×6m，保证安全网可有效覆盖外架外立面，大横杆的间距一般外排间距采用0.9m，内排间距（步距）采用1。8m。在架设外排大横杆时，每三步应使用水平仪抄平，确保水平。　　小横杆：每一立杆与纵向水平杆相交处均设置小横杆， 距主节点位置小于15cm，用直角扣件扣紧在纵向水平杆上。小横杆间距与立杆纵距相同，上下层小横杆在立杆处错开布置.为保证外立面统一美观，小横杆伸出外排大横杆边缘距离保证15cm,靠墙一端伸至距结构面10～15cm 处，保证模板操作工人进行外墙模板的安装、加固及拆除作业。　　剪刀撑：剪刀撑每六步四跨设置一组，剪刀撑与大横杆夹角为60°，在脚手架外侧立面的整个长度和高度上连续设置。剪刀撑斜杆的采用搭接接长， 其搭接长度不小于100cm ，至少采用三个旋转扣件固定，端部扣件至杆端距离大于10cm，所有固定点距主节点距离不大于15cm。　　连墙件:连墙件采用梅花形布置，刚性连接，一般以两步三跨埋设,连墙件从第一道纵向水平杆开始设置，连墙件尽量靠近主节点,偏离主节点的距离不得大于30cm。当方案中设计验算中连墙件的单杆轴向力设计值大于单扣件抗滑承载力时,而需要双扣件固定于预埋件上。　　2.2.3。安全网张挂:　　为杜绝高空坠物发生打击事故，外架安全网外侧张挂合格的密目式安全网，内侧全面加挂一层孔眼尺寸小于30mm的尼龙安全网。　　2。2。4、防护：　　要求挑架底部全面水平封闭，架体每三层作全面水平封闭，杜绝坠落事故.　　3管理与维护　　当悬挑脚手架完成以后，悬挑脚手架需经验收后方可投入使用,此时进入使用期以及维护期.相关管理人员应重点注意以下几点内容。　　1。外挑架架体上的施工荷载必须符合设计要求，结构施工阶段不得超过2层 装饰施工阶段不得超过 3 层同时作业，在外架上是否产生集中荷载，集中堆载不得超过300kg.　　2。 定期检查杆件的设置和连接是否符合构造要求，是否牢固可靠；因施工需要求而拆除的连墙杆是否先加后拆，恢复时是否将要求重新加设.　　3。悬挑梁是否松动，立杆是否悬空;扣件螺栓是否松动；立杆沉降与垂直度的偏差是否符合规范要求；安全防护措施是否符合要求.　　4.定期检查材料是否已经变形或破坏不符合要求，定期更新不合材料，并检查进场材料。　　5.建立三级巡查制度：班组自检->项目部复检->公司抽检,并将每次检查结果建立台账，逐项落实处理.　　6.不定期组织在楼层上作业的班组进行交底，明确成品保护（如调运材料时压弯钢管）及安全操作意识（如不利用外架作为加固架体),以保证搭设完好的悬挑架不受二次破坏.　　4外架长期保持整洁的办法　　外架立面观感要求:　　横平（大横杆水平；外架顶部立杆端头水平；标语张挂水平；色带绑扎水平)　　竖直（立杆铅直、上下同线;安全网接头上下同线）　　角正(转角方正；外露大横杆端头长度一致，外露长度不超过150mm;受料平台洞口方正)　　面平（小横杆外露长度一致，外露不超过150mm。安全网绷紧绷直，绑扎牢固，不透光）　　清洁(不得有污染）　　完好(不得有破损）　　一、准备工作：　　1、现场应修建安全网清洗池，清洗池净空2m＊3m,高400mm.(结构施工阶段可封闭楼层卫生间作清洗池）　　2、外架阳角部位、受料平台洞口两侧、施工电梯洞口两侧应设置双立杆.　　3、立杆间距均匀。立杆全高垂直度偏差不宜超过50mm.　　4、外排大横杆间距900mm，间距误差及两端水平标高误差不得超过20mm。　　5、排大横杆时,应从阳角、洞口两侧开始排杆。确保阳角处外排大横杆外露长度不得低于100mm,不应超过150mm；受料平台洞口、施工电梯洞口大横杆应断开布置，两侧大横杆向洞口内露头长度不得低于100mm，不应超过150mm。洞口处用短横杆单独连接。　　6、每挑架顶面立杆端头应在同一水平标高上（顶节点立杆可以向下搭接）,并在顶部设置一道锁口大横杆。　　7、每挑架立杆排布必须在同一条铅锤线上.　　8、小横杆伸出外立面长度不得超高150mm.　　二、安全网挂设要求:　　1.安全网应从端头、受料平台、施工电梯洞口处开始布置，确保端头处或洞口两侧整齐。断头处安全网竖向边与立杆绑扎间距不得超过400mm，绷紧扎牢.　　2。受料平台洞口处单独张挂安全网,便于拆安。　　3。外架阳角处安全网连续绕过，阳角应顺直、绷紧.　　4.外架张挂安全网时必须绷紧绷直,绑扎间距不得超过400mm,竖向搭接结头处必须绷直。搭接长度不得低于200mm,同一面墙搭接长度必须统一,同一面墙竖向接缝应在一条线上。　　5.色带每三层张挂一道（每挑架海底一道,中间一道。如为顶层挑架,上口增加一道），色带应绷紧,与每根立杆相交处均应进行两点绑扎,绑扎应牢固.色带接头必须在立杆上绑扎接头.　　三、使用管控　　执行人:栋号长，监督人：安全员，管控领导:项目经理。　　1。按谁施工谁负责、谁污损谁负责、谁破坏谁负责的原则进行管控.　　2。安全网更换一律由外架班组进行,更换人工费,由项目生产会议讨论过通过。　　3。属混凝土班组污损的，混凝土班组必须立即冲洗干净，如当天未冲洗干净，第二天应告知混凝土组长,并立即安排外架组拆换。由混凝土班组赔偿项目部安全网成本+外架组安拆人工费.　　4.属木工班组破损的，发现后应立即告知木工组长，并安排外架组拆换。由木工班组赔偿项目部安全网成本+外架组安拆人工费.　　5。属其他班组污损或破坏的,发现后应立即告知相关班组负责人，并安排外架组拆换。由相关班组赔偿项目部安全网成本+外架组安拆人工费。　　6。受料平台洞口拆除后在规定的时间内必须将安全网恢复（最迟不得超过受料平台安装完成后半天时间）。如超过规定时间，应立即告知相关班组负责人，并安排外架组恢复.由相关班组赔偿外架组安拆人工费.　　四、安全网拆除：　　1、外架拆除前,必须先拆除安全网，并折叠堆码整齐，统一运至清洗处。禁止边拆外架边拆安全网的行为,禁止现场安全网乱堆现象.　　2、拆除后的安全网必须运至集中清洗处进行清洗，以备二次使用。　　3、未经清洗的安全网不得进行二次张挂.　　4、外架工作结束后，除项目部决定报废的安全网外，未经清洗、点数打捆的安全网不得归还入库,不得向其他工地调拨.如外架班组不清洗归库，全部按20％残值处理给班组（需在施工合同中进行约定）　　5结语　　随着社会不断进步，城市化建设不断加快，同时对市容市貌要求也越来越高，搞好施工脚手架安全文明施工管理也越来越受到各施工企业、行业主管部门的重视。通过对方案的合理选择、材料的控制，全面的技术准备以及良好的现场管理,不断改进提升悬挑架的施工质量水平，对提升行业形象,美化市容市貌有着重要的意义。
