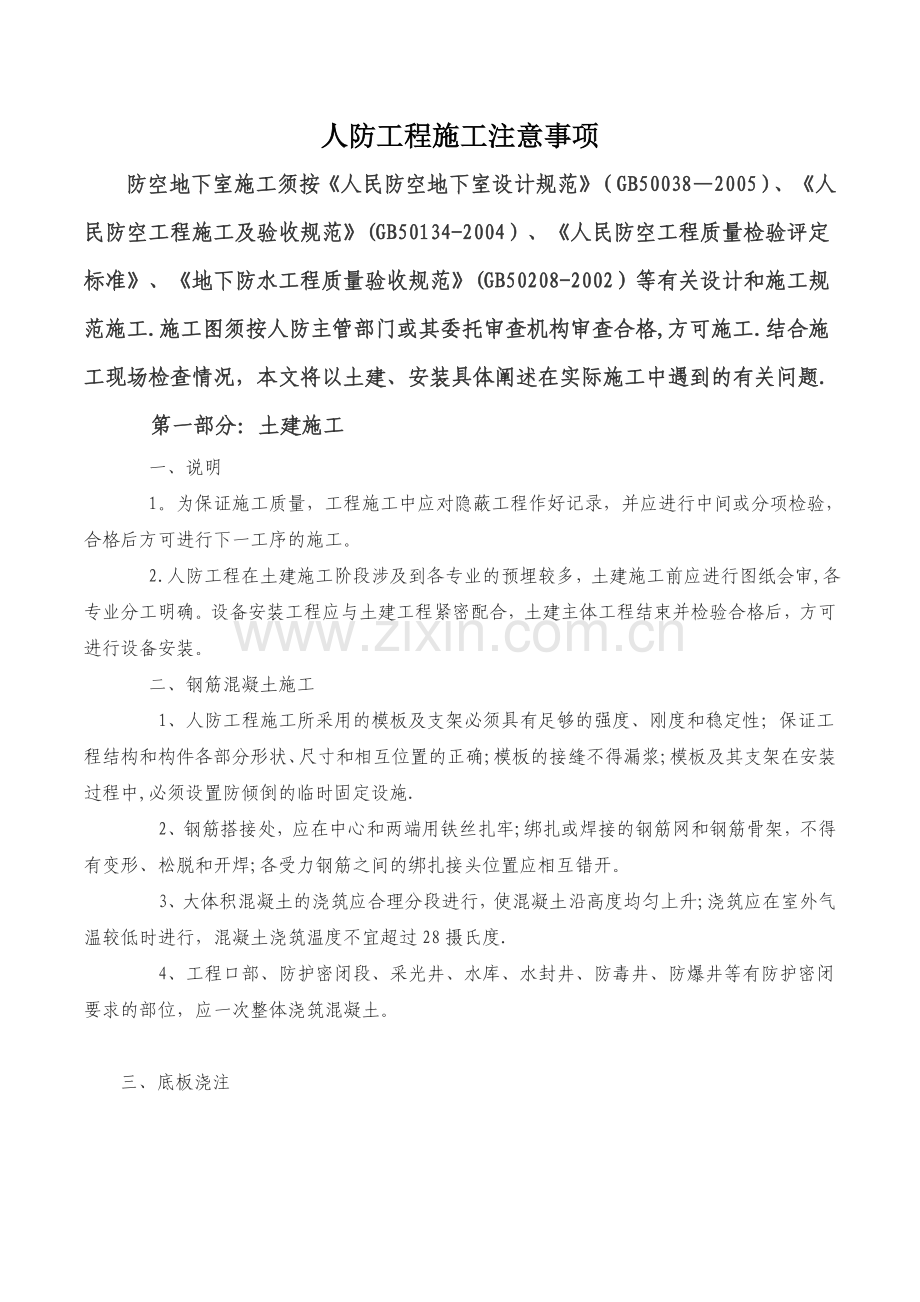

人防工程施工注意事项
防空地下室施工须按《人民防空地下室设计规范》（GB50038—2005）、《人民防空工程施工及验收规范》(GB50134-2004）、《人民防空工程质量检验评定标准》、《地下防水工程质量验收规范》(GB50208-2002）等有关设计和施工规范施工.施工图须按人防主管部门或其委托审查机构审查合格,方可施工.结合施工现场检查情况，本文将以土建、安装具体阐述在实际施工中遇到的有关问题.
    第一部分：土建施工
    一、说明
    1。为保证施工质量，工程施工中应对隐蔽工程作好记录，并应进行中间或分项检验，合格后方可进行下一工序的施工。
    2.人防工程在土建施工阶段涉及到各专业的预埋较多，土建施工前应进行图纸会审,各专业分工明确。设备安装工程应与土建工程紧密配合，土建主体工程结束并检验合格后，方可进行设备安装。
    二、钢筋混凝土施工
    1、人防工程施工所采用的模板及支架必须具有足够的强度、刚度和稳定性；保证工程结构和构件各部分形状、尺寸和相互位置的正确;模板的接缝不得漏浆;模板及其支架在安装过程中,必须设置防倾倒的临时固定设施.
    2、钢筋搭接处，应在中心和两端用铁丝扎牢;绑扎或焊接的钢筋网和钢筋骨架，不得有变形、松脱和开焊;各受力钢筋之间的绑扎接头位置应相互错开。
    3、大体积混凝土的浇筑应合理分段进行，使混凝土沿高度均匀上升;浇筑应在室外气温较低时进行，混凝土浇筑温度不宜超过28摄氏度.
    4、工程口部、防护密闭段、采光井、水库、水封井、防毒井、防爆井等有防护密闭要求的部位，应一次整体浇筑混凝土。

三、底板浇注
1、根据人防工程底板荷载主要是由下向上承受水压力、人防等效静荷载，底板上层钢筋要从底板梁上层主筋下穿越.底板、侧墙、顶板上、下层钢筋绑扎时须设梅花型布置的拉结筋。(见设计规范第4.11。11条要求)
拉结筋长度：应能拉住最外层受力钢筋
拉结筋直径:≥φ6mm
拉结筋间距：≤500 mm
梅花形拉结筋示意图
≥Lad
≥Lad
≥15d
≥15d
500 Lad
≥15d
≥15d

伸入墙端
≥
Lad 500
15d
≥

底板
底板
顶板
顶板
≥1.5Lad
≥12d
≥12d
≥Lad
≥1.5Lad
≥15d
≥15d
≥15d
≥15d
≥1.5Lad
≥12d
≥15d
≥15d
≥Lad
≥1.5Lad
≥15d
≥12d
≥0.45Lad
底板
顶板
底板
顶板

2、在底板钢筋绑扎阶段应注意在防护门门框每角2根长度1000的16螺纹钢预埋，不得漏埋。（作法详见《07FG04》）
3、防爆地漏、下水管预埋：战时给排水管材应为镀锌钢管；战时排水防爆地漏为丝接口；为避免地漏安装后高出地面,施工单位应注意控制排水管底标高，若无法把握防爆地漏尺寸,建议施工单位对防爆地漏一起与钢管接好预埋到设计标高后再浇筑底板砼.（作法详见《07FS02》）
4、人防门的门框插筋及门槛钢筋应在底板浇捣混凝土前按设计图纸及国标图集、施工规范要求成型绑扎。
5、底板钢筋绑扎好以后，门槛梁低于400mm的，人防门框必须安装到位，门槛与底板同步浇筑,一次性浇筑密实。
6、人防门的门槛柱箍筋应该闭口，箍筋直径不得小于12mm,在箍筋转角处应绑扎水平钢筋，并应锚固到门框墙中与门框墙插筋绑扎牢。
7、活置式人防门门槛下应配置钢筋，以《RFJ01—2008》图集为例，门槛应做两道梁，且梁间距20—30mm,门槛高度以建筑地坪为复核高度。、
8、利用结构钢筋作为接地网时应在隐蔽前做好接地电阻测试，当不能满足设计要求时应补加接地极.浇筑底板混凝土前人防门框接地必须焊接,接地应用40×4镀锌扁铁与地网连接。
    四、侧墙浇筑
1、防护密闭门门框墙为悬臂板设计时，应注意水平受力筋的直径、间距、锚固方向及锚固长度；水平受力筋应配置在外侧;且门框墙受力筋宜封闭。同时应注意门洞四角斜向钢筋的布置；上门框设水平梁时，其方向应朝向人防区内,且应锚入两边墙内。(作法详见《07FG04》）
    2、临空墙、门框墙等人防围护结构的模板安装，其固定模板的对拉螺栓上严禁采用套管、混凝土预制件等。
   3、人防门的安装对门框墙的垂直度要求很高，施工单位应与人防门生产厂家密切配合，在支模时注意不得使用大模板, 门框模板支好后施工单位应作复核,若有偏差则需由施工单位会同防护门安装厂家及时对门框墙垂直、水平作调正，控制在允许偏差以内后再浇筑砼。
    4、 为保证人防工程施工质量,防护密闭门、密闭门和活门门框墙、临空墙必须整体浇筑，不留水平施工缝，后浇带及施工缝位置应避开人防通道及人防门部位。
    5、 战时给排水，供配电、通风和平时使用的消防、采暖、通风及电气有关预埋套管不能漏埋,各专业应及时作复核;管线穿越人防围护结构时应在穿墙处预埋防护密闭套管（预埋套管应加密闭翼环，该环与预埋管满焊,翼环宽度≥50mm、板材厚≥3mm，密闭穿墙管两端出墙长度应符合下列规定：电缆、电线穿墙管出墙为3~5公分；给排水穿墙管出墙为大于4公分;通风穿墙管出墙为大于10公分）。(作法详见《07FS02》及《07FD02》）
消防预埋管应提前预埋于墙内
平时使用的电线电缆穿过人防围护结构预埋套管

6、战时通风穿墙管道必须预埋到位,预埋管应加密闭翼环，该环与预埋管满焊,翼环宽度≥50mm、板材厚≥3mm.平时通风管穿人防墙体（临空墙、密闭墙）时不能预留孔洞，必须在人防墙体有平战转换措施。(作法详见《07FK02》)

7、人员出入口防毒通道和密闭通道的防护密闭门门框墙、密闭门门框墙上均应预埋DN50气密性测量管（管壁厚度≥2。5mm的热镀锌钢管）.

8、人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均应预埋4—6根电缆备用管,管径为50—80mm，管壁厚度≥2.5mm的热镀锌钢管，并应符合防护密闭要求。（作法详见《07FD02》)

9、防空地下室内的各种动力配电箱、照明箱、控制箱及消防箱，不得在外墙、临空墙、防护密闭隔墙、密闭隔墙上嵌墙暗装.若必须设置时,应采取挂墙式明装。
    10、 战时进、排风竖井应该设计、施工一次到位。施工应注意在竖井内设爬梯；出地面部分作防倒塌棚架结构;地面通风口设多面进风百叶窗,其中靠爬梯侧为活置式，口径≥500×800mm。（作法详见《07FJ02》及《07FG02》）
11、 二等人掩部主要人员出入口防护密闭门开启侧防爆呼唤铵钮须在浇筑侧墙前预埋到位。（作法详见《07FD02》）
五、顶板浇筑
1、 顶板吊钩预埋。各人防门、临战封堵在顶板内预埋吊钩土建施工单位不能漏埋。(作法详见《07FJ03》）
2、 二等人员掩蔽部的防化值班室部位超压测压装置DN15镀锌钢管必须预埋到位。(作法详见《07FK02》)
3、电缆、电线暗配管在穿越防护密闭墙、密闭隔墙时,检查是否设置过线盒，过线盒穿线后不得有接头,并要求盒内密闭处理、加盖（加工过线盒材料壁厚≥3mm，线管与过线盒接口处必须做密闭处理.）。

第二部分：设备安装
    一、说明
    1.为保证人防工程施工质量,人防工程专用防护防化设备的安装应选择具有人防安装资质的施工单位。
    2.施工单位在设备安装时如遇到图纸设计错误或表示不请,须按照设计及施工规范,参照各专业图集进行安装.给排水专业参照图集《07FS02》；通风专业参照图集《07FK02》;电气专业参照图集《07FD02》。
    3.在安装过程中，不得随意在防护密闭墙及密闭墙上后开洞。
    二、消防、给排水的安装
    1、与防空地下室无关的管道不宜穿过人防围护结构,上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室。
    2、穿过防空地下室顶板、临空墙和门框墙等围护结构的管道，其公称直径不宜大于150mm，此时在穿墙处应设置刚性防水套管.若管径大于150mm，在其穿墙（穿板）处应设置外侧加防护挡板的刚性防水套管。
刚性防水套管（管径小于150mm）         刚性防水套管（管径大于150mm）

3、穿过防空地下室顶板、临空墙和门框墙的管道等围护结构，均应在人防内侧设置防护阀门（指普通闸阀或截止阀,工作压力大于1.0Mpa的铜芯或钢芯阀)；若管道穿过防护单元之间的防护密闭隔墙，应在防护密闭隔墙两侧设置防护阀门，安装位置距穿人防墙、板部位不宜大于200mm.
    4、穿过人防围护结构的管道均应采用热镀锌钢管,不得使用铝塑复合管、pvc塑材管等.
    5、污水出水管上不但要在设置防护阀门，其防护阀门符合本案第3条要求，还应在管道上设置止回阀.
    三．采暖通风设备的安装
1、 凡用于人防工程的人防专用防护、防化设备竣工验收前应安装到位，且必须采用国家人防定点厂家的产品,由具有人防安装资质的单位进行安装.
    2、从清洁区开始第一道手动密闭阀至工程口部的管道及配件，应采用厚度2—3mm的钢板焊接制作。其焊缝应饱满、均匀、严实。
    3、染毒区的通风管道应采用焊接连接。通风管道与通风设备及密闭阀应采用带密封槽的法兰连接，其接触应平整;法兰垫圈应采用整圈无接口橡胶密封圈，橡胶厚度不应小于4mm。

4、设备安装前应仔细检查安装方向是否正确，特别注意手动密闭阀的安装，阀门上箭头标志方向应与冲击波的方向一致，故在进风口阀门上箭头指向进风方向,而在排风口却逆向排风方向。
手动密闭阀方向应与冲击波方向一致
    5、对于一些细小检测设备也应注意不得漏装。如室内外压差测量装置（位于风机房或防化值班室）、气密测量管（位于工程口部）及放射性监测管、压差测量管、尾气取样管、增压管等（位于口部进风管上）。如图纸上未设计，施工单位可根据图集《07FK02》确认其具体安装位置及作法

放射性监测管、压差测量管、尾气取样管、增压管具体作法及安装位置
    6、如若平时特殊需求要使用战时通风设备,应注意经常清洗和更换设备部件,保证战时通风质量不受影响.

四、电气的安装
    1、各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均应预埋4—6根备用管,管径为50-80mm，管壁厚度≥2。5mm的热镀锌钢管，并应符合防护密闭要求.
    2、当防空地下室内的电缆或导线数量较多，且有集中敷设时,可采用电缆桥架敷设的方式。但电缆桥架不得直接穿过临空墙、防护密闭隔墙、密闭隔墙。当必须通过时应改为穿管敷设，并应符合防护密闭要求。
    3、由室外地下进、出防空地下室的强电或弱电线路,应分别设置强电或弱电防爆波电缆井。防爆波电缆井应设置在紧靠外墙外侧.防爆波电缆井内战时电源进线套管应按图纸预埋到位。
    4、防空地下室内安装的变压器、断路器、电容器、等高低压电器设备，应采用无油、防潮设备.
    5、战时三种通风方式显示箱、控制箱及音响呼唤系统均应按图施工安装到位。
