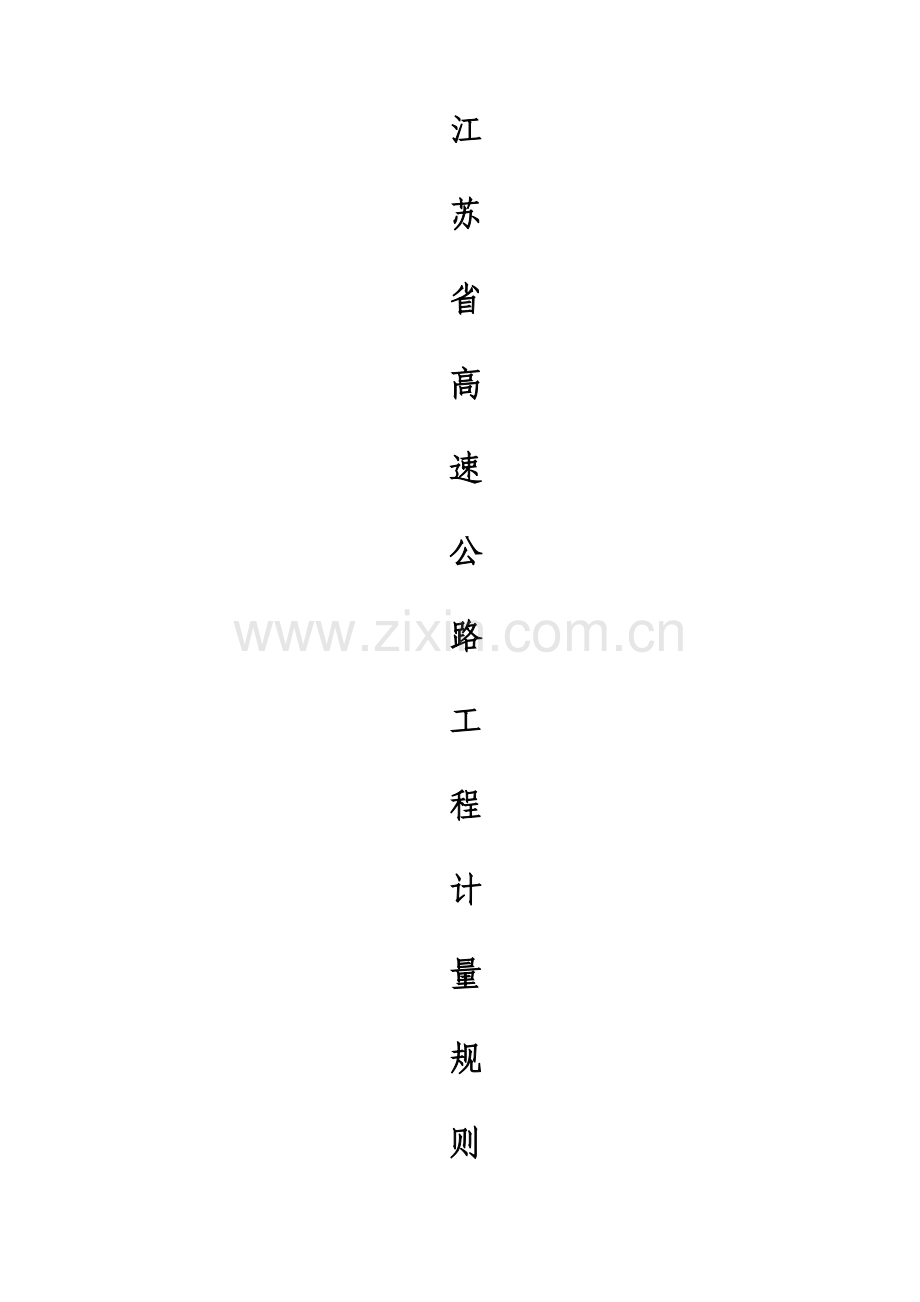

江苏省高速公路工程计量规则.doc

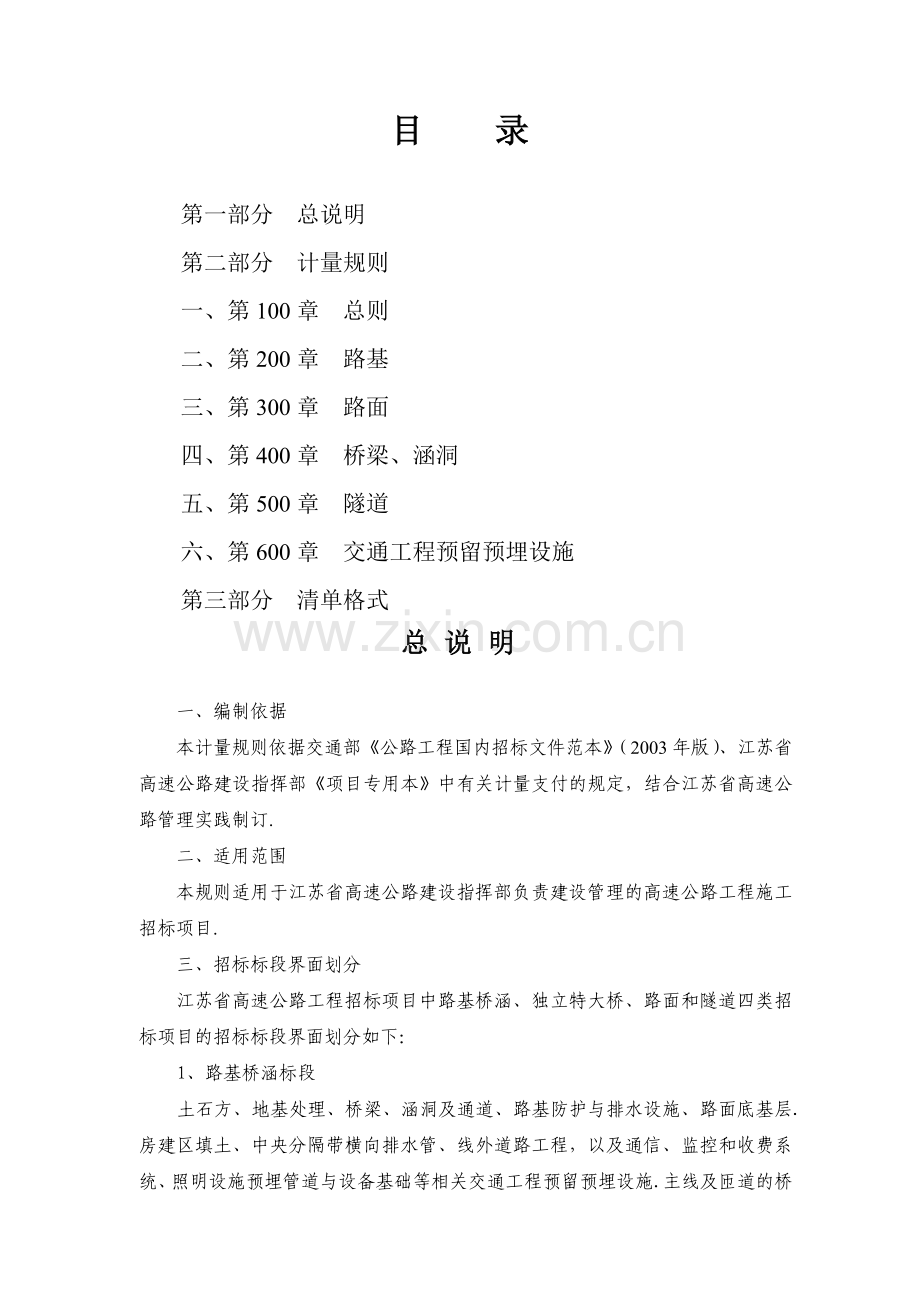

江苏省高速公路工程计量规则28目 录第一部分 总说明第二部分 计量规则一、第100章总则二、第200章路基三、第300章路面四、第400章桥梁、涵洞五、第500章隧道六、第600章交通工程预留预埋设施第三部分 清单格式总说明一、编制依据本计量规则依据交通部公路工程国内招标文件范本（2003年版）、江苏省高速公路建设指挥部项目专用本中有关计量支付的规定，结合江苏省高速公路管理实践制订.二、适用范围本规则适用于江苏省高速公路建设指挥部负责建设管理的高速公路工程施工招标项目.三、招标标段界面划分江苏省高速公路工程招标项目中路基桥涵、独立特大桥、路面和隧道四类招标项目的招标标段界面划分如下：1、路基桥涵标段土石方、地基处理、桥梁、涵洞及通道、路基防护与排水设施、路面底基层.房建区填土、中央分隔带横向排水管、线外道路工程，以及通信、监控和收费系统、照明设施预埋管道与设备基础等相关交通工程预留预埋设施.主线及匝道的桥梁、明通道的搭板、桥面柔性防水层、沥青砼桥面铺装和伸缩缝的购置与安装不在此类标段招标范围.2、独立特大桥标段桥梁基础、下部、上部结构.桥头锥坡、桥头搭板及搭板下砼垫层、桥面柔性防水层、沥青砼桥面铺装和伸缩缝的购置与安装不在此类标段招标范围。3、隧道标段隧道的施工准备、洞口与明洞工程、洞身开挖、洞身衬砌、防水与排水、风水电作业及通风防尘、监控量测、特殊地质地段施工与地质预报等以及其他有关工程。遂道运营使用的通风、消防、照明及供配电设施不在此类标段招标范围。4、路面标段主线及匝道路面的基层、面层、桥梁及通道的搭板、桥面柔性防水层、中央分隔带与路肩的防护及排水、收费广场水泥砼路面、地下通道工程，以及硅芯管、收费岛及收费亭基础等交通工程预留预埋设施。四、清单体系说明工程量清单分为汇总表和工程细目。汇总表包含各章清单小计金额、清单小计金额合计、暂定金额和考核奖励基金,以及投标总价五项内容；工程细目分为100章总则、200章路基、300章路面、400章桥梁涵洞、500章隧道和600章交通工程预留预埋设施共六章。五、本规则是在招标文件基础上对我部高速公路常见工程项目计量方法的进一步明确规定。已完成招标的项目，若招标文件与本规则有不一致之处，均以原使用的招标文件规定为准。规则中未提及项目,参见招标文件相关规定。六、本规则是编制工程量清单与计量、支付的重要依据.第100章总则一、本章常见计量项目细目号细目名称单位备注103-1临时道路修建、养护及拆除a便道总额路基、路面标b便桥总额路基、路面标1032临时工程用地亩路基、路面标注：备注中说明该项目所属招标标段类别。二、计量规则1、1031a临时便道（1）本节计量的“临时便道，在本规则正式出版使用之前编制工程量清单的招标项目中仅指新建便道和利用地方便道，不包含取土坑临时便道；在本规则正式出版使用之后编制工程量清单的招标项目中指新建便道和利用地方便道，同时也包含取土坑临时便道.（2）临时便道的费用包括新建便道的修建（含经过小河或水沟时需设置的便涵费用）、施工期间的维护费和工程结束后的复耕费用；利用地方便道在施工期间的加固、维护费用，及可能发生的损坏地方道路的赔偿费用。（3）临时便道项目根据施工过程中已完成的工作量经监理工程师现场验收合格后以总额计量，计量总额不得超过工程量清单所列金额,由于取土场位置变更而使总额发生调整的，以调整后的总额为限。（4）临时便道的土地租用费不在本项目内计列，计入103-2临时工程用地中。2、103-1b临时便桥（1)便桥的工程内容包括便桥的修建、施工期间的维护及完工后的拆除。（2）便桥根据施工过程中已完成的工作量经监理工程师现场验收合格后以总额计量，其费用包括便桥的修建、航道管制与河塘占用补偿、施工期间的维护及完工后拆除费用，计量总额不得超过工程量清单所列金额.3、103-2临时用地（1）临时用地包括承包人办公和生活用地、仓库与料场、预制场地、工地试验室及临时道路用地、临时堆土场等。（2)临时工程用地费用仅计租地费用,场地处理、复耕费用摊入相关工程项目单价和费率中，数量由承包人根据招标文件要求的施工组织计划，填报项目施工所必须的用地数量，经监理工程师批准，以亩计量，计量总额不得超过工程量清单所列金额。三、特别说明1、承包人应交缴纳的所有税金(包括营业税、城市维护建设税和教育费附加税），由承包人摊入各相关工程细目的单价和费率中，不单独计量。2、承包人雇佣的所有人员的安全事故保险费、施工设备保险费，由承包人摊入各相关工程细目的单价和费率中，不单独计量。3、本项目不考虑投保工程一切险和第三方责任险.第200章路基一、本章常见计量项目细目号细目名称单位备注2021-a清理现场m2路基、桥梁标2023-e拆除水井口路基、桥梁标203-1路基挖方-a开挖土方m3路基、桥梁标b开挖石方m3路基、桥梁标c清除淤泥m3路基、桥梁标2041路基填筑1换填土m3路基、桥梁标-2利用土方填筑-a素土m3路基、桥梁标-b5%石灰土m3路基、桥梁标-3借土填方-a素土m3路基、桥梁标b5石灰土m3路基、桥梁标c增减掺入消解石灰（水泥)1（暂定工程量）m3路基、桥梁标d借土超运（暂定工程量）Kmm3路基、桥梁标4结构物台背回填m3路基、桥梁标-5原地面翻松掺石灰（水泥)处理m2路基、桥梁标205-1软土地基处理a抛石挤淤m3路基、桥梁标b砂砾垫层m3路基、桥梁标-d预压与超载预压(含卸载）m3路基、桥梁标f塑料排水板m路基、桥梁标g粉(湿)喷桩m路基、桥梁标-j土工织物m2路基、桥梁标207-1边沟m路基、桥梁标2072排水沟m路基、桥梁标2073截水沟m路基、桥梁标2074急流槽m3路基、桥梁标208-2浆砌片石护坡m3路基、桥梁标208-3预制砼块护坡m3路基、桥梁标209-1挡土墙m3路基、桥梁标注:备注中说明该项目所属招标标段类别.二、计量规则1、2021-a清理现场(1）本项目在本规则正式出版使用之前编制工程量清单的招标项目中仅指主线（含互通匝道）范围内场地清理,不包含借土场清场；在本规则正式出版使用之后编制工程量清单的招标项目中指主线(含互通匝道)范围内场地清理，同时也包含借土场清理.(2）应按监理工程师书面指定的公路用地红线以内的范围（路基范围以外临时工程用地及等除外），进行验收合格后现场实地测量，按投影平面面积以平方米计量.现场清理包括所有垃圾、灌木、竹林及胸径小于15cm的树木、房基、石头、废料、表土（腐殖土)、草皮的铲除与开挖。与上述工作内容有关的清理、拆除、挖掘及外运等一切费用计入“202-1-a清理现场项目单价中。2、2023-e拆除水井(1）工作内容包括拆除水井（不包括手压井),井内回填土方。（2）拆除水井以个计量，井的拆除、垃圾外运和井内回填土方等相关费用均应列入该项目单价之内，不另行计量。（3）手压井不单独计量,其费用应包含在清理现场的单价中。3、2031a开挖土方(1）本项目包含主线挖方（含互通匝道）、边沟、排水沟、截水沟的断面挖方,应以经监理工程师核准的横断面地面线和土石分界的补充测量为基础，按路线中线长度乘以经监理工程师核准的横断面面积进行计算，以立方米计量。边沟砌体断面开挖不单独计量，含在边沟单价中.本项目不包括等超载土方的卸载和结构物（桥梁、涵洞、通道等)的基坑土方开挖.（2)其费用包括土方的开挖和弃方的外运费用.弃土场按图纸和招标文件规定，或自行选定，费用计入挖方单价中，不单独计量与支付。利用方的运输费用含在204-1b利用方回填的相关项目单价中。4、203-1-b开挖石方其说明除同203-1a开挖土方外，还包括：（1）石方爆破安全措施、弃方的运输和堆放、质量检验、临时道路和临时排水等均作为承包人应做的附属工作，不另计量。(2)石方开挖时由于爆破引起的松石、危石的清除属于超挖工程量，不予另行计量，但对非爆破原因产生的松石、危石的清除应予单独计量,如：地质情况与原设计不符、设计断面正好落在断裂带上、或设计断面上存有脚后松散的土夹石，为保证边坡稳定,必须清除或支补，这部分清除或支补工作应予单独计量和支付.5、2031c清除淤泥（1）其工程内容包括挖除淤泥、排水、围堰、挖台阶及淤泥外运等,不包括借土场和非特殊路基处理路段的结构物基坑淤泥清除。（2）清淤数量,应以承包人测量，并经监理工程师审核批准的断面或实际范围为依据的计算数量，以立方米计量。(3)计价中应包括排水、围堰、清除淤泥、挖台阶及淤泥外运等费用。6、204-1-1换填土本项目是指零填挖路段的换填土，按压实的体积以立方米计量。计价中包括表面不良土的翻挖、弃运，换填所用好土的挖运、摊平、压实等一切与此有关作业的费用。零填挖路段设计图纸中归为特殊路基处理的，按照本章205节 特殊路基处理中“挖除换填”有关规定执行。7、20412利用土方回填（1）利用土方回填按是否掺灰分为回填素土和回填灰土，回填灰土按掺灰剂量不同可分为5灰土、6灰土等。(2）本类项目按压实的体积,以立方米计量。施工加宽部分不计量，其工程费用计入相关路基填方项目单价中.（3）计价中包括运输、挖台阶、摊平、压实、整型等一切与此有关作业的费用,灰土项目单价中还包括石灰的材料费、消解和掺拌工作费用。8、204-13借土填筑(1）借土填筑按是否掺灰分为回填素土和回填灰土,回填灰土按掺灰剂量不同可分为5灰土、6%灰土等.（2)本类项目按压实的体积，以立方米计量。借土填筑（素土）数量计算方法一般为：路基断面方量（不含加宽土方量）+清淤回填土方量+桥梁锥坡填土+清表土方增量+压实回填土方增量+软土沉降土方增量掺灰土方量软基处理中砂垫层或碎石垫层量利用挖方回填素土方量结构物台背回填土方量,以上均以压实方计.(3）计价中包括借土场(取土坑)中非适用材料的挖除与场地清理、取土便道、便桥的修建与养护（在本规则正式出版使用之前编制工程量清单的招标项目包含这两项工作费用，其后不再包含)、临时排水与防护等和填方材料的开挖、免费运距以内的运输、挖台阶、摊平、压实、整型等一切与此有关作业的费用。灰土中还包括石灰的材料费、消解和掺拌工作费用。（4)增减掺入消解石灰(水泥)1和借土超运均为暂定工程量项目，作为灰剂量或土方运距变更时调整合同价格的依据. 9、2041-4结构物台背回填结构物台背回填，原地面以上部分按压实体积,按不同填筑材料以立方米计量，计价中包括挖运、摊平、压实、整型等一切与此有关的作业费用；原地面以下部分回填为基坑回填，不单独计量与支付，其费用应包含在结构物相应项目单价中。10、20415原地面翻松掺石灰（水泥)处理原地面翻松掺石灰（水泥）进行处理的,应根据掺灰剂量和翻松厚度单独列项，以平方米计量，但相应项目单价中应仅计石灰(水泥）材料费及消解和掺拌工作费用。无论是否掺石灰(水泥）进行处理，原地面的翻松、压实不另计量。11、2051-a抛石挤淤按图纸或验收合格后的尺寸计算抛石体积的片石数量，以立方米计量，计价中包括材料费及相关的一切工作费用。12、2051b垫层按垫层类型(砂、砂砾、碎石和灰土等）分别以立方米计量，计价中包括材料费及相关的一切工作费用。如有砂袋护脚等附属设施,均作为砂砾垫层的附属工作，不另计量。13、205-1d预压与超载预压按图纸或监理工程师要求的预压宽度和高度以立方米计量,单价中包括堆载和卸载工作费用。14、2051-f塑料排水板按规格及深（长）度分别以延米计量,伸入垫层后的长度不予计量,单价中包括材料费及插板等一切相关工作费用。15、2051-g粉(湿)喷桩按设计图纸中规定的不同水泥用量、直径及深（长)度(含接近地面的停止喷灰段桩长）和实际实施根数以延米计量,单价中包括材料费、施工及按照招标文件技术规范要求应由承包人负责的质量检测等一切相关工作费用.除发生了设计变更外，超出原设计图纸规定的工程不予计量.16、2051j土工织物根据设计图纸规定,对铺设土工织物按其净面积(不计搭接和超宽面积)以平方米计量，单价包括材料、机械及与此有关的一切作业。土工格栅区分单向、双向，分别计列项目。17、207-1边沟、2072排水沟、207-3截水沟边沟、排水沟、截水沟按验收合格后的实际长度以米计量,由于边沟、排水沟、截水沟加固铺砌而需扩挖部分的开挖，均作为承包人应做的附属工作,不另计量与支付。形成边沟、排水沟、截水沟断面的挖方计入203-1路基挖方项目中。有钢筋混凝土及铸铁盖板的边沟长度亦以延米计量。所有砂砾垫层或基础材料、填缝材料、钢筋、盖板以及地基平整夯实及回填等均不另行计量与支付。18、2074急流槽急流槽按图纸施工，经验收合格后的断面尺寸计算体积(包括消力池、消力槛、抗滑台等附属设施）,以立方米计量。所有砂砾垫层或基础材料、填缝材料、钢筋以及地基平夯实及回填等均不另行计量与支付。19、2082浆砌片石护坡浆砌片石护坡的计量，应以图纸所示和监理工程师的指示为依据,按实际完成并经验收合格后的数量按不同工程细目的不同砂浆砌体分别以立方米计量。砂砾或碎石垫层按完成数量以立方米计量。20、2083预制砼块护坡预制空心砖和拱形及方格骨架护坡，按其铺筑的体积数量以立方米计量。空心块的铺砌及空心块内填土，作为附属工程打入预制空心块单价中，不单独计量.嵌缝材料、砂浆勾缝、泄水孔及其滤水层以及基础的开挖和回填等有关作业,均作为承包人应做的附属工作，不另行计量与支付。21、209-1挡土墙(1)浆砌片（块)石和混凝土挡土墙工程应以图纸所示或监理工程师的指示为依据，按实际完成并经验收合格后的数量,按砂浆强度等级及混凝土强度等级分别以立方米计量。砂砾或碎石垫层按完成数量以立方米计量.（2）混凝土挡土墙的钢筋，按图纸所示经监理工程验收合格后，以千克（kg）计量。（3）嵌缝材料、砂浆勾缝、泄水孔及其滤水层，混凝土工程的脚手架、模板、浇筑和养生、表面修整,基础开挖、运输与回填等有关作业,均作为承包人应做的附属工作，不另行计量与支付.三、特别说明1、按照技术规范，底基层和基层施工前路基沉降速率必须达到一定范围，路面底基层验收合格交接前沉降由路基单位负责,交接后，若再发生沉降,路面承包人应根据监理工程师指令采取按结构层厚度控制或按设计标高控制的处理方式.按照监理工程师指示，为了维持标高或局部顺坡,引起路面沥青砼或水稳碎石工程数量增加超过一定范围,将由业主、监理单位和承包人共同商定补偿费用。2、免费运距为承包人的义务,包括以下两层含义:(1)根据设计图纸的取土坑（借土场)位置计算的借土加权平均运距范围内的土方运输工作不另行计量，其费用应含在相应的土方单价内;(2）由于取土坑(借土场)的位置变化引起借土运距变化，单个取土坑土方运距变化在1Km以内的，增减的运输费用均不予调整,增减超出1KM部分的运输费用据实增减。3、路基填方包含清除耕植土补偿、原地面压实补偿、软土地基处理段的沉降补偿、桥头锥坡填土、清淤回填等土方数量.由于边沟顺畅排水需要，为达到设计沟底标高，必须在原地方基础上填筑一定高度的土方，这部分土方也应在路基填方中计量,考虑到压实要求较低，可在清单中单独立项予以计量支付.加宽土方、路肩培土、非软土地段沉降土方增量以及软土地基未经处理地段沉降土方增量均未予包含,也不予计量和支付.路基填方计量中应扣除小型结构物所占体积。4、对第205节特殊路基处理中的挖除换填工程,挖除原路基一定深度及范围内淤泥,列入本规范第203-1c中,以立方米计量,数量原则上以施工图提供为准。如淤泥深度的范围超出施工图,由监理工程师批准、核实后才能实施。换填的填方,包括由于施工过程中地面下沉而增加的填方量以立方米计量;列入第204节相应材质的路基填筑项目（非“换填土”项目）中.5、软基沉降补偿土方，工程量清单中已计列，在工程实施中，将对该部分数量实行包干计量,即在正常断面方的基础上再给承包人计量包干数量，但不再对可能会超出的数量计量，也不因实际沉降偏少而扣减数量,而应认为是承包人在投标时已充分考虑了这一因素。非软土段及设计不予处理软土段的路基沉降，工程量清单中不计列,应认为是承包人在投标时已充分考虑这部分可能发生的数量,在投标报价中充分予以考虑，业主不再对该部分可能发生的数量进行计量。6、改路、改河、改渠填方是指主线(包括互通匝道）以外的改路、改河、改渠、改沟以及支线上跨、被交路等的路基填筑工程，计量方法同2041路基填筑中的相关项目.7、工地沉降观测及相应的预留设施作为承包人应作的工作，费用计入土方填筑项目单价中，不予单独计量与支付。8、临时排水与防护设施不另行计量,视为已包括在相关项目单价中.9、撒草籽、植草及铺草皮和相应的耕植土回填均不在路基桥涵标招标范围,纳入绿化标段中实施.第300章 路面一、本章常见计量项目细目号细目名称单位备注一底基层3031石灰稳定土底基层m2路基标305-1石灰粉煤灰稳定土底基层m2路基标二基层3053石灰粉煤灰稳定碎石基层m2路基、路面标3054水泥稳定碎石基层m2路基、路面标三透层、粘层和封层3071透层m2路面标3072粘层m2路面标3073封层m2路面标四沥青混合料面层3081细粒式沥青砼m2路面标308-2中粒式沥青砼m2路面标308-3粗粒式沥青砼m2路面标五沥青表面处治3091沥青表面处治m2路面标六水泥砼面板3111水泥砼面板m2路面标七中央分隔带3121防渗层m2路面标3122中分带回填土m3路面标312-3铺砼预制块（厚mm）m2路面标312-4路缘石m路面标3131中央分隔带渗沟（盲沟）m路面标313-2横向排水管m路基标313-3集水井座路面标3134纵向砼排水沟（管）m路面标八路肩3125防水土工布m2路面标312-6土路肩加固混凝土（厚cm）m2路面标3135路肩纵向盲沟（渗沟）3136路肩纵向砼排水沟m路面标313-7沥青砼(水泥砼)拦水带m路面标九主线及匝道搭板314-1搭板a搭板砼m3路面标-b钢筋kg路面标3141搭板（含搭板钢筋及搭板下砼垫层）m3路面标十桥面柔性防水层3151柔性防水层(厚0.50。6mm三涂FYT1改进型）m2路面标注：1、备注中说明该项目所属招标标段类别。2、备注中注明为“路基路面标的项目在路基标中均为线外工程二、计量规则1、30313091路面工程项目计量方法均为:（1）按图纸所示和监理工程师指示铺筑的面积,经监理工程师验收合格后，按不同厚度和配合比（材料品种）以平方米计量。（2)对个别特殊形状的面积，承包人可采用适当计算方法，并报监理工程师批准，以平方米计量。除监理工程师另有指示外，超过图纸所规定的计算面积均不予计量。2、3111水泥混凝土面板(1）水泥混凝土面板按图纸和监理工程师指示铺筑的面积,经监理工程师验收合格后，按不同厚度和砼等级以平方米计量。除监理工程师另有指示外,任何超过图纸所规定的尺寸的计算面积,均不予计量。(2)所用的拉杆、传力杆、接缝材料和所需的补强等各种钢筋，不单独计量与支付.3、中央分隔带中央分隔带工程包含防护和排水设施两部分，其中防护工程主要包括防渗层、中央分隔带回填土、铺砼预制块、路缘石等，排水设施主要包括中分带渗沟（盲沟)、横向排水管、集水井等。计量规则分别为:（1）3121防渗层一般是指防水土工布，如设计同时采取涂沥青和水泥砂浆抹面处理的，这些均作为防渗层组成部分，仅以防渗层一个清单项目，按图示面积以平方米进行计量。（2)3122中央分隔带回填土根据是否掺有石灰或水泥分素土和掺灰土计列项目，按压实后并经验收合格后的工程数量分别以立方米为单位计量.表层种植土回填由绿化施工单位负责，不在路面标段中计量支付。（3）312-3铺砼预制块指中分带顶部铺设砼预制块，根据预制块厚度计列项目，按图纸所示面积以平方米为单位进行计量.其下所设砂或砂砾垫层不予另行单独计量。（4)312-4路缘石根据断面尺寸分别计列项目，按图纸所示的长度以延米为单位双侧分别进行计量.埋设缘石的基槽开挖与回填、夯实等有关杂项工作均属承包人的附属工作，不另行计量。(5)3131中分带渗沟（盲沟）中分带渗沟(盲沟）按路线方向的长度以延米计量,透水土工布、纵向排水软管（塑料排水板）、三通管、碎石等作为盲沟的构成部分均不另计量，其费用包含在盲沟单价中。（6）3132横向排水管横向排水管根据不同管径计列项目，按与路线垂直方向的长度以延米计量，埋设及包封砼作为其附属工作不另计量.该项目在路基桥涵标中实施。（7）3133集水井集水井根据不同尺寸计列项目，以座计量.（8）3134纵向砼排水沟(管）纵向砼排水沟（管）根据不同尺寸计列项目,按路线方向的长度以延米计量。4、路肩路肩工程包含防护和排水设施两部分,其中防护工程主要包括路肩培土、土路肩加固砼、防渗层等,排水设施主要有路肩排水沟和渗沟（盲沟）。计量规则分别为:（1）3125防渗层，一般是指防水土工布，如设计同时采取涂沥青和水泥砂浆抹面处理的，这些均作为防渗层组成部分，仅以防渗层一个清单项目，按图示面积以平方米进行计量。(2）3126土路肩加固砼水泥混凝土加固土路肩经验收合格后,根据不同厚度，以平方米计量.加固土路肩的混凝土立模、摊铺、振捣、养生、拆模、接缝材料等及其他有关加固土路肩的杂项工作均属承包人的附属工作，均不另行计量.（3)路肩排水设施分别按下列项目计量:a3135路肩纵向渗沟（盲沟）根据不同尺寸计列项目，按路线方向的长度以延米为单位计量，碎石、土工布、排水管（塑料排水板）、涂沥青，以及横向排水设施等作为纵向渗沟（盲沟）构成部分均不单独计量。b3136混凝土路肩排水沟根据不同尺寸计列项目，按路线方向的长度以延米为单位计量。排水管基础、胶泥隔水层及出水口预制混凝土垫块等均属承包人的附属工作，不另计量.c3137沥青砼(水泥砼）拦水带根据不同材质计列项目，按路线方向的长度以延米为单位计量。5、主线及匝道搭板本工程是指放在在路面标段中实施的主线及匝道的桥头搭板和明通道、明箱涵搭板工程。计量规则一般为：（1)3141-a搭板砼根据砼的等级计列项目，按搭板砼体积以立方米为单位计量。搭板下砼垫层作为搭板的附属工作，不另单独计量。(2）3141b钢筋根据图纸所示及钢筋表所列,按实际安设并经监理工程师验收合格后的钢筋以千克（）计量.具体规则参见桥梁钢筋的计量规定.为精简计量项目，有时也以综合项目对搭板工程进行计量，即仅计列“314-1搭板”项目，搭板钢筋及搭板下砼垫层作为搭板的附属工作,均不另单独计量。6、3151桥面柔性防水层本项目是指在水泥砼桥面表面、沥青砼铺装层下设置的特殊防水处理层，我部高速公路桥梁常用厚0。50。6mm三涂FYT-1改进型柔性防水层，根据监理工程师指示铺设的面积以平方米为单位计量。本项目在路面标段中实施。三、特别说明1、桥头搭板处为保证压实度和厚度而延长的基层摊铺长度,属施工工艺要求，不单独计量支付。2、支线上跨及线外桥梁的桥头搭板工程量列入路基桥涵标段400章中，仍按砼、钢筋分别计量，明通道、明箱涵的搭板费用仍计入相应通道、涵洞的每延米单价中。3、按照我部施工指导意见要求在上中面层、中下面层之间喷洒的粘层油，按实际喷洒面积在307-2粘层项目中单独计量与支付。4、非柔性桥面防水层不予单独计量,费用计入相应水泥砼单价中。5、桥面沥青砼铺装层一般按相同结构形式和厚度的沥青砼路面上、中面层计量,数量并入相应上、中面层项目中。6、路肩培土作为相应路面结构层工程施工的附属工作，其费用计入各相应路面结构层的项目单价中，不另行计量与支付。第400章桥梁、涵洞一、本章常见计量项目细目号细目名称单位备注4031基础钢筋(包括灌注桩、承台、沉桩、沉井等)kg路基、桥梁标403-2下部结构钢筋kg路基、桥梁标403-3上部结构钢筋kg路基、桥梁标403-4附属结构钢筋kg路基、桥梁标403-5成品钢筋网m2路基、桥梁标4036护栏钢管(含牛角形钢板）m路基、桥梁标4051钻孔灌注桩a水中桩(河、沟、渠等）m路基、桥梁标-b水中桩(经济塘)m路基、桥梁标-c陆上桩m路基、桥梁标4101混凝土基础(包括支撑梁、桩基承台,但不包括桩基）m3路基、桥梁标410-2混凝土下部结构m3路基、桥梁标410-3现浇混凝土上部结构a现浇钢筋混凝土矩形板m3路基、桥梁标-b现浇钢筋混凝土空心板m3路基、桥梁标-c现浇钢筋混凝土箱梁m3路基、桥梁标d现浇钢筋混凝土T形梁m3路基、桥梁标4104预制混凝土上部结构a预制钢筋混凝土矩形板m3路基、桥梁标-b预制钢筋混凝土空心板m3路基、桥梁标c预制钢筋混凝土箱梁m3路基、桥梁标-d预制钢筋混凝土T形梁m3路基、桥梁标4105上部结构现浇整体化混凝土（包括铰缝、湿接缝等，但不包括调平层砼）m3路基、桥梁标410-6现浇混凝土附属结构m3路基、桥梁标410-7预制混凝土附属结构m3路基、桥梁标4108过水管道m路基、桥梁标4109渡槽m路基、桥梁标411-2先张法预应力钢铰线kg路基、桥梁标411-5后张法预应力钢绞线kg路基、桥梁标411-6后张法预应力钢筋kg路基、桥梁标4117现浇预应力混凝土上部结构-a现浇预应力混凝土空心板M3路基、桥梁标-b现浇预应力混凝土T形梁M3路基、桥梁标-c现浇预应力混凝土连续梁(支架浇筑）M3路基、桥梁标-d悬臂浇筑预应力混凝土连续梁M3路基、桥梁标细目号细目名称单位备注4118预制预应力混凝土上部结构a预制预应力混凝土空心板M3路基、桥梁标b预制预应力混凝土T形梁M3路基、桥梁标c预制预应力混凝土箱梁M3路基、桥梁标d预制后张法预应力混凝土宽幅空心板M3路基、桥梁标-e预制后张法预应力混凝土非宽幅空心板M3路基、桥梁标415-2水泥混凝土桥面铺装M2路基、桥梁标4161矩形板式橡胶支座个路基、桥梁标416-2圆形板式橡胶支座个路基、桥梁标4163球冠圆板式橡胶支座个路基、桥梁标4164盆式支座个路基、桥梁标4165球形支座个路基、桥梁标417-1橡胶伸缩装置a板式橡胶伸缩缝m路基、桥梁标4172模数式伸缩装置-bD60m路基、桥梁标4191单孔钢筋混凝土圆管涵m路基、桥梁标419-2双孔钢筋混凝土圆管涵m路基、桥梁标4193钢筋混凝土圆管倒虹吸管m路基、桥梁标4201钢筋砼盖板涵m路基、桥梁标4202钢筋混凝土箱涵m路基、桥梁标420-3钢筋砼箱形通道m路基、桥梁标422-1钢箱梁a主线钢箱梁(含钢护栏）kg路基、桥梁标b匝道钢箱梁（含钢护栏）kg路基、桥梁标4231拱结构1钢管混凝土系杆拱-a现浇50号砼横梁M3路基、桥梁标b现浇50号砼系杆M3路基、桥梁标-c现浇50号砼拱肋M3路基、桥梁标-d现浇40号砼风撑、行车道板M3路基、桥梁标e预制50号砼横梁M3路基、桥梁标f预制50号砼系杆M3路基、桥梁标g预制50号砼拱肋M3路基、桥梁标h预制40号砼风撑、行车道板M3路基、桥梁标-i钢板(包括拱肋、系杆、吊杆、风撑等)kg路基、桥梁标-j高强钢丝7（吊杆）kg路基、桥梁标kPES5151型热挤聚乙烯拉索(吊杆）kg路基、桥梁标-l575成品索(吊杆）kg路基、桥梁标细目号细目名称单位备注-2钢筋混凝土系杆拱-a现浇50号砼横梁M3路基、桥梁标b现浇50号砼系杆M3路基、桥梁标-c现浇50号砼拱肋、风撑M3路基、桥梁标d现浇40号砼行车道板M3路基、桥梁标-e预制50号砼横梁M3路基、桥梁标-f预制50号砼系杆M3路基、桥梁标g预制50号砼拱肋、风撑M3路基、桥梁标h预制40号砼行车道板M3路基、桥梁标i钢板（吊杆）kg路基、桥梁标-j镀锌平行钢丝5-85（吊杆）kg路基、桥梁标-k一般无缝钢管（吊杆）kg路基、桥梁标l不锈无缝钢管（吊杆)kg路基、桥梁标3现浇钢筋混凝土拱a30号砼主拱圈M3路基、桥梁标4241斜拉桥1索塔a现浇50号砼M3路基、桥梁标b避雷针个路基、桥梁标-c员工走道及铁门kg路基、桥梁标2斜拉索（15。24mm钢绞线）kg路基、桥梁标-3检修栏杆M路基、桥梁标注：备注中说明该项目所属招标标段类别。二、计量规则1、钢筋（1)桥梁的钢筋(包括桩基的钢筋）在此计列，但对于以延米计量的涵洞、通道等钢筋已包含在相应工程单价中,不单独计量.(2）根据图纸所示及钢筋表所列，按实际安设并经监理工程师验收合格后的钢筋以千克(）计量。除图纸所示或监理工程师另有认可外，因搭接而增加的钢筋不予计入。钢筋及钢筋骨架用的铁丝、钢板、套筒(连接套)、焊接、钢筋垫块或其他固定钢筋的材料,以及钢筋的防锈、截取、套丝、弯曲、场内运输、安装等,作为钢筋工程的附属工作,不另行计量。（3）支座、桥面排水、伸缩缝等用于安装的钢筋(需要在梁体内预埋的钢筋除外）作为各相应工程项目中的附属工作，不另行计量.（4）403-1“基础钢筋”细目中包含桥梁桩基、承台、支撑梁（系梁）、扩大基础等桥梁基础项目钢筋。(5)4032“下部结构钢筋”细目中包含墩身、墩帽、台身、台帽、耳背墙、塔身等桥梁下部结构钢筋。墩顶系梁、背墙连续、防震锚栓、挡块、垫块、支座预埋等钢筋也在本工程细目中计量.（6）4033“上部结构钢筋细目中包含预制空心板、预制箱梁、现浇预应力非预应力箱梁、拱结构等桥梁上部结构钢筋。现浇湿接头（缝）钢筋、桥面铺装钢筋、预制板桥面连续钢筋、桥面排水预埋钢筋、伸缩缝预埋钢筋在本工程细目中计量。悬浇箱梁桥墩梁临时固结采用冷拉钢筋（级），冷拉钢筋也在本工程细目中单独计量与支付。(7）403-4“附属结构钢筋”细目中包含护栏钢筋及搭板钢筋(在路面标段中招标的搭板工程的钢筋不在此计量）.（8）4035“成品钢筋网”细目中包含桥面铺装及桥面连续的成品钢筋网，以平方米计量。（9）4036“护栏钢管（含牛角型钢板）” 细目指新泽西护栏顶部设置的钢管，根据不同管径计列项目，按路线方向的长度以延米计量。牛角型钢板的制作和安装作为该项目附属工作，不另计量支付.2、钻孔灌注桩(1）钻孔灌注桩以实际完成并经监理工程师验收合格后的数量，按不同桩径的桩长以米计量。计量应自图纸所示或监理工程师批准的桩底标高至承台底或系梁底；对于与桩连为一体的柱式墩台，且无承台或系梁时，则以桩位处地面线为分界线，地面线以下部分为灌注桩桩长,若图纸有标识的，按图纸标识计；若有系梁,则从系梁底到系梁顶的部分按系梁砼和钢筋在系梁项目中予以计量.未经监理工程师批准,由于超钻而深于所需的桩长部分，将不予计量。（2）开挖、钻孔、清孔、钻孔泥浆、护筒、混凝土、破桩头，以及必要时在水中填土筑岛、搭设工程台架及浮箱平台、栈桥等其它为完成工程的细目，作为钻孔灌注桩的附属工作，不另行计量.混凝土桩无破损检测及所预埋的钢管等材料，均作为混凝土桩的附属工作，不另行计量。（3）水中、陆上钻孔灌注桩的界限以常水位为界，常水位时位于水中的桩为水中桩，不因施工季节和水位变化而调整类别。 （4)位于鱼塘、蟹塘等有经济价值养殖塘的水中桩，一律与普通水中桩分开，单独进行计量，这类钻孔桩项目单价中应包含水中施工费和养殖物的补偿费。（5）改河、改沟、航道拓宽等桥梁水中、陆上钻孔桩的判定以原有河道或原有地面为准。 3、结构混凝土工程（1）以图纸所示或监理工程师指示为依据,按现场已完工并经验收合格后的混凝土，分别以不同结构类型及混凝土等级,以立方米计量。（2）直径小于200的管子、钢筋、锚固件、管道、泄水孔或桩所占混凝土体积不予扣除。作为砌体砂浆的小石子混凝土,不另行计量。（3）桥面铺装混凝土在415-2细目中计量与支付
