电气工程报验资料.doc

工程报验申请表 JL-A4
工程名称： 编号：

致： （监理单位）
我方已完成了 工作，现报上该工程报验申请表，请予以审查和验收。

附件：

承包单位（章）：

项目经理：

日 期：

审核意见：

项目监理机构：

总/专业监理工程师：

日 期：

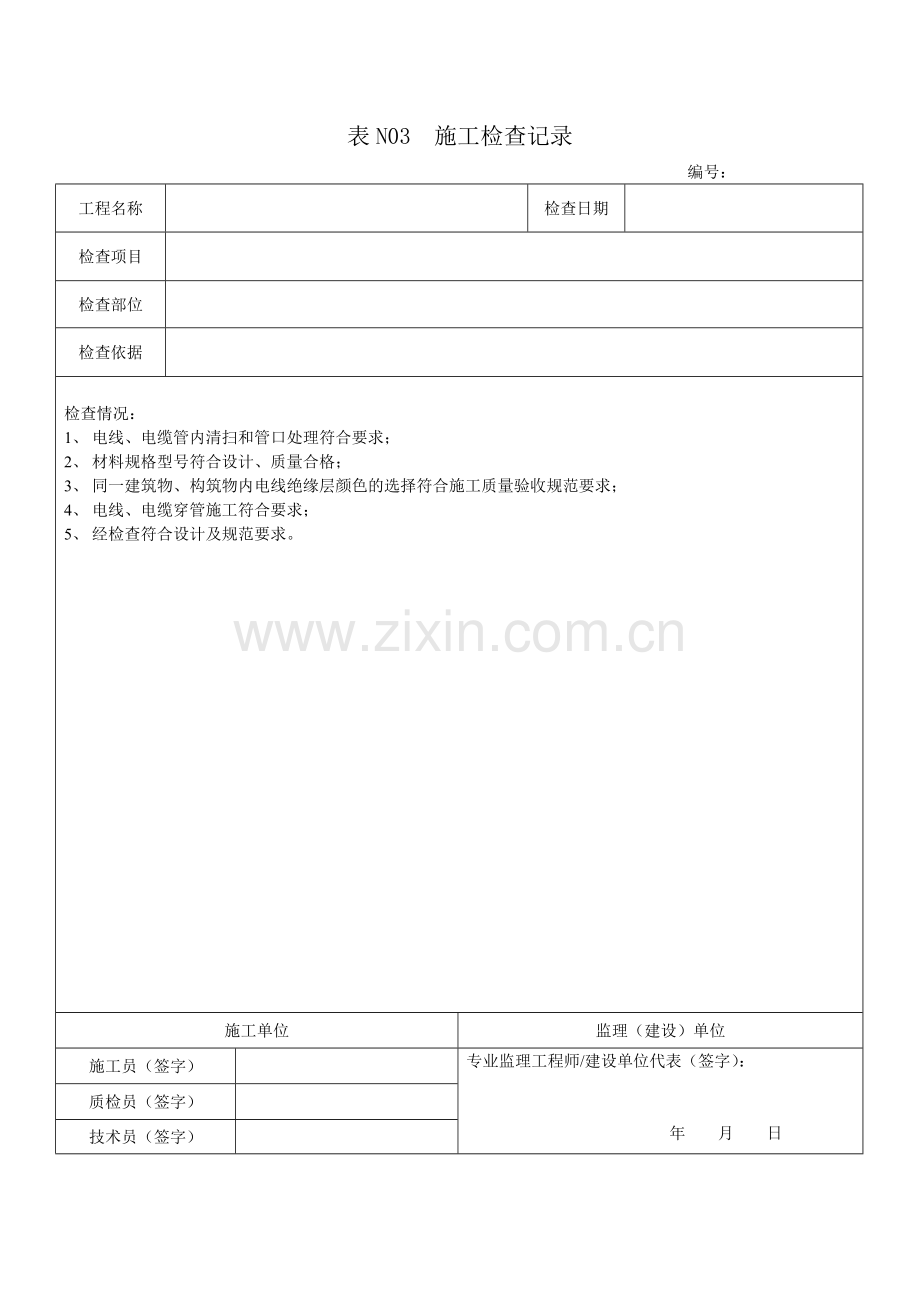

表N03 施工检查记录
编号：
工程名称

检查日期

检查项目

检查部位

检查依据

检查情况：
1、 电线、电缆管内清扫和管口处理符合要求；
2、 材料规格型号符合设计、质量合格；
3、 同一建筑物、构筑物内电线绝缘层颜色的选择符合施工质量验收规范要求；
4、 电线、电缆穿管施工符合要求；
5、 经检查符合设计及规范要求。
施工单位
监理（建设）单位
施工员（签字）

专业监理工程师/建设单位代表（签字）：

年 月 日
质检员（签字）

技术员（签字）

表Q05 隐蔽工程检查验收记录
工程名称

施工日期

施工单位

施工图号

隐蔽工程名称及部位：

工程项目检查情况或简图：
电缆穿管的说明
1、 按电气工程施工图施工；
2、 材料质量合格，规格型号符合设计要求；
3、 电线穿管、电缆导管敷设位置按图施工，符合设计要求；
4、 阻燃塑料管连接采用插管胶结，阻燃塑料管弯曲半径大于6D，折扁度小于0.1D（D为管径）；
5、 经检查，电气导管 敷设符合设计及规范要求。
---------------------------------
避雷引下线的说明
1、 按电气工程施工图施工；
2、 材料质量合格，引下线利用墙身转角处构造柱内主筋；
3、 采用搭接焊，焊接长度为其直径的6倍，双面施焊；
4、 经检查，避雷引下线分项工程施工符合设计及规范要求。
----
等电位

施工单位
监理（建设）单位
施工员（签字）

专业监理工程师/建设单位代表（签字）：

年 月 日
质检员（签字）

技术员（签字）

避雷引下线和变配电室接地干线敷设检验批质量验收记录表
GB50303-2002
（I）防雷引下线
060702□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
引下线的敷设，明敷引下线焊接处的防腐
第25.1.1条

2
利用金属构件、金属管道作接地线时与接地干线的连接
第25.1.3条

一般项目
1
钢制接地线的连接和材料规格、尺寸
第25.2.1条

2
明敷接地引下线持件的设置
第25.2.2条

3
接地线穿越墙壁、楼板和地坪处的保护
第25.2.3条

4
幕墙金属框架和建筑物金属门窗与接地干线的连接
第25.2.7条

施工单位检查评定结果
专业工长（施工员）

施工班组长

合格

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

电线导管、电缆导管和线槽敷设检验批质量验收记录表
GB50303-2002
（I）室内
060304□□
060405□□
060502□□
060605□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
金属导管、金属线槽的接地或接零
第14.1.1条

2
金属导管的连接
第14.1.2条

3
防爆导管的连接
第14.1.3条

4
绝缘导管在砌体剔槽埋设
第14.1.4条

一般项目
1
电缆导管的弯曲半径
第14.2.3条

2
金属导管的防腐
第14.2.4条

3
柜、台、箱、盘内导管管口高度
第14.2.5条

4
暗配管的埋设深度，明配管的固定
第14.2.6条

5
线槽固定及外观检查
第14.2.7条

6
防爆导管的连接、接地、固定和防腐
第14.2.8条

7
绝缘导管的连接和保护
第14.2.9条

8
柔性导管的长度、连接和接地
第14.2.10条

9
导管和线槽在建筑物变形缝处的处理
第14.2.11条

施工单位检查评定结果
专业工长（施工员）

施工班组长

合格
项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师：
（建设单位项目专业技术负责人） 年 月 日
电线导管、电缆导管和线槽敷设检验批质量验收记录表
GB50303-2002
（Ⅱ）室外
060104□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
金属导管的接地或接零
第14.1.1条
√

2
金属导管的连接
第14.1.2条
√
一般项目
1
埋地导管的选择和埋设深度
第14.2.1条
√

2
导管的管口设置和处理
第14.2.2条
√
3
电缆导管的弯曲半径
第14.2.3条
√
4
金属导管的防腐
第14.2.4条
√
5
绝缘导管的连接和保护
第14.2.9条

6
柔性导管的长度、连接和接地
第14.2.10条

施工单位检查评定结果
专业工长（施工员）

施工班组长

合格

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师：
（建设单位项目专业技术负责人） 年 月 日
电线、电缆穿管和线槽敷线检验批质量验收记录表
GB50303-2002
060105□□
060305□□
060406□□
060503□□
060606□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
交流单芯电缆不得单独穿于钢导管内
第15.1.1条

2
电缆穿管
第15.1.2条

3
爆炸危险环境照明线路的电线、电缆选用和穿管
第15.1.3条

一般项目
1
电线、电缆管内清扫和管口处理
第15.2.1条

2
同一建筑物、构筑物内电线绝缘层颜色的选择
第15.2.2条

3
线槽敷线
第15.2.3条

施工单位检查评定结果
专业工长（施工员）

施工班组长

合格

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

建筑物等电位联结检验批质量验收记录表
GB50303-2002
060703□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
建筑物等电位联结干线的连接及局部等电位箱间的连接
第27.1.1条

2
等电位联结的线路最小允许截面积
第27.1.2条

一般项目
1
等电位联结的可接近裸露导体或其他金属部件、构件与支线的连接可靠，导通正常
第27.2.1条

2
需等电位联结的高级装修金属部件或零件等电位联结的连接
第27.2.2条

施工单位检查评定结果
专业工长（施工员）

施工班组长

合格

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

电缆头制作、接线和线路绝缘测试检验批质量验收记录表
GB50303-2002
060106□□
060205□□
060306□□
060407□□
060506□□
060607□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
高压电力电缆直流耐压试验
第18.1.1条

2
低压电缆和电缆绝缘电阻测试
第18.1.2条
√
3
铠装电力电缆头的接地线
第18.1.3条
√
4
电线、电缆接线
第18.1.4条
√
一般项目
1
芯线与电器设备的连接
第18.2.1条

2
电线、电缆的芯线连接金具
第18.2.2条

3
电线、电缆回路标记、编号
第18.2.3条
√
施工单位检查评定结果
专业工长（施工员）

施工班组长

合格

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

表N34 绝缘电阻测试记录
编号：
工程名称

测试日期

计量单位
MΩ
天气情况

仪表型号

电压

气温

试验内容
相间（MΩ）
相对零（MΩ）
相对地（MΩ）
零对地（MΩ）
L1-L2
L2-L3
L3-L1
L1-N
L2-N
L3-N
L1-PE
L2-PE
L3-PE
N-PE

测试结论：

经测试符合设计及施工质量验收规范要求。
施工单位
监理（建设）单位
施工员（签字）

专业监理工程师/建设单位代表（签字）：

年 月 日
质检员（签字）

技术员（签字）

土方开挖工程检验批质量验收记录表
GB50202-2002
010101□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范规定
施工单位检查评定记录
监理（建设）单位验收记录
项目
允许偏差或允许值（mm）
柱基
基坑
基槽
挖方场
地平整
管沟
地（路）面基层
人工
机械
主控项目
1
标高

2
长度、宽度（由设计中心线向两边量）

3
边坡
设计要求
√
一般项目
1
表面平整度

2
基底土性
设计要求
√
施工单位检查评定结果
专业工长（施工员）

施工班组长

合格

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师：

（建设单位项目专业技术负责人） 年 月 日
土方回填工程检验批质量验收记录表
GB50202-2002
010102□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范规定
施工单位检查评定记录
监理（建设）单位验收记录
项目
允许偏差或允许值（mm）
柱基
基坑
基槽
挖方场
地平整
管沟
地（路）面基层
人工
机械
主控项目
1
标高

2
分压层实系数
设计要求
√
一般项目
1
回填土料
设计要求
√

2
基底土性
设计要求
√
3
表面平整度

√
施工单位检查评定结果
专业工长（施工员）

施工班组长

合格

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师：

（建设单位项目专业技术负责人） 年 月 日

开关、插座、风扇安装检验批质量验收记录表
GB50303-2002
060408□□
060510□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
交流、直流或不同电压等级在同一场所的插座应有区别
第22.1.1条

2
插座的接线
第22.1.2条

3
特殊情况下的插座安装
第22.1.3条

4
照明开关的选用、开关的通断位置
第22.1.4条

5
吊扇的安装高度、挂钩选用和吊扇的组装及试运行
第22.1.5条

6
壁扇、防护罩的固定及试运行
第22.1.6条

一般项目
1
插座安装和外观检查
第22.2.1条

2
照明开关的安装位置、控制顺序
第22.2.2条

3
吊扇的吊杆、开关和表面检查
第22.2.3条

4
壁扇的高度和表面检查
第22.2.4条

施工单位检查评定结果
专业工长（施工员）

施工班组长

合格

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表
GB50303-2002
（Ⅲ）照明配电箱（盘）
060501□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
金属箱体的接地或接零
第6.1.1条

2
电击保护和保护导体截面积
第6.1.2条

3
箱（盘）间线路绝缘电阻值测试
第6.1.6条

4
箱（盘）内结线及开关动作
第6.1.9条

一般项目
1
箱（盘）内检查试验
第6.2.4条

2
低压电器组合
第6.2.5条

3
箱（盘）间配线
第6.2.6条

4
箱与其面板间可动部位的配线
第6.2.7条

5
箱（盘）安装位置、开孔、回路编号等
第6.2.8条

6
垂直度允许偏差
≤1.5‰
√
√
√
√
√
√
√
√
√
√

施工单位检查评定结果
专业工长（施工员）

施工班组长

合格
项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师：
（建设单位项目专业技术负责人） 年 月 日
普通灯具安装检验批质量验收记录表
GB50303-2002
060507□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
灯具的固定
第19.1.1条

2
花灯吊钩选用、固定及悬吊装置的过载试验
第19.1.2条

3
钢管吊灯灯杆检查
第19.1.3条

4
灯具的绝缘材料耐火检查
第19.1.4条

5
灯具的安装高度和使用电压等级
第19.1.5条

6
距地高度小于2.4米的灯具金属外壳的接地或接零
第19.1.6条

一般项目
1
引向每个灯具的电线线芯最小载面积
第19.2.1条

2
灯具的外形、灯头及其接线检查
第19.2.2条

3
变电所内灯具的安装位置
第19.2.3条

4
装有白炽灯泡的吸顶灯具隔热检查
第19.2.4条

5
在重要场所的大型灯具的玻璃罩安全措施
第19.2.5条

6
投光灯的固定检查
第19.2.6条

7
室外壁灯的防水检查
第19.2.7条

施工单位检查评定结果
专业工长（施工员）

施工班组长

合格
项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师：
（建设单位项目专业技术负责人） 年 月 日
建筑物照明通电试运行检验批质量验收记录表
GB50303-2002
060108□□
060511□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
灯具回路控制与照明箱及回路的标识一直，开关与灯具控制顺序相对应
第23.1.1条

2
照明系统全负荷通电连续试运行无故障
第23.1.2条

施工单位检查评定结果
专业工长（施工员）

施工班组长

合格

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

表P11 建筑物照明通电试运行记录
编号：
工程名称

建筑类别
公建 /住宅
试验项目
建筑物照明通电试运行
试验日期

试验时间
自 日 时 分开始，至 日 时 分结束。
运行时间
回路运行电压（V）
回路运行电流（A）
回路温度（℃）
L1-N（L1-L2）
L2-N（L2-L3）
L3-N（L3-L1）
L1
L2
L3

220（380）
220（380）
220（380）

需要说明的事项（可加附页）：

施工单位
监理（建设）单位
施工员（签字）

专业监理工程师/建设单位代表（签字）：

年 月 日
质检员（签字）

技术员（签字）
