题 目： 温度监测器系统设计
指导教师： 吕富勇
报 告 人: 王郸
学 号： 20131341003
专业班级: 测控1班
日 期： 2016。1.11
一、系统总览
前面板：
后面板：
二、系统方案设计及原理说明（添加功能框图）
该温度监测器系统分为三大部分：
1、发送数据部分
2、接收数据部分
3、输出数据部分
1、发送数据部分

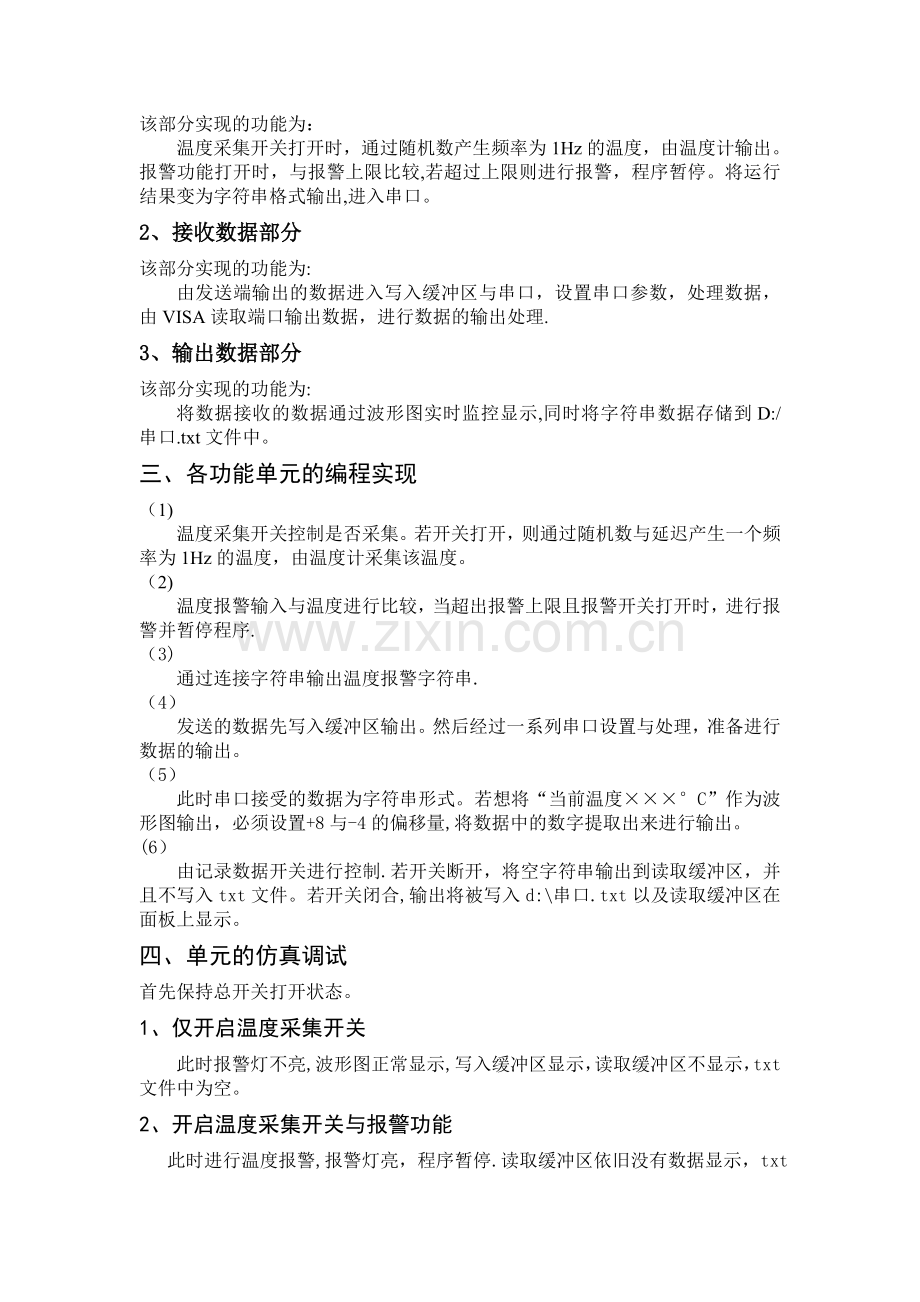

该部分实现的功能为：
温度采集开关打开时，通过随机数产生频率为1Hz的温度，由温度计输出。报警功能打开时，与报警上限比较,若超过上限则进行报警，程序暂停。将运行结果变为字符串格式输出,进入串口。
2、接收数据部分
该部分实现的功能为:
由发送端输出的数据进入写入缓冲区与串口，设置串口参数，处理数据，由VISA读取端口输出数据，进行数据的输出处理.
3、输出数据部分
该部分实现的功能为:
将数据接收的数据通过波形图实时监控显示,同时将字符串数据存储到D:/串口.txt文件中。
三、各功能单元的编程实现
（1)
温度采集开关控制是否采集。若开关打开，则通过随机数与延迟产生一个频率为1Hz的温度，由温度计采集该温度。
（2)
温度报警输入与温度进行比较，当超出报警上限且报警开关打开时，进行报警并暂停程序.
（3)
通过连接字符串输出温度报警字符串.
（4）
发送的数据先写入缓冲区输出。然后经过一系列串口设置与处理，准备进行数据的输出。
（5）
此时串口接受的数据为字符串形式。若想将“当前温度×××°C”作为波形图输出，必须设置+8与-4的偏移量,将数据中的数字提取出来进行输出。
(6）
由记录数据开关进行控制.若开关断开，将空字符串输出到读取缓冲区，并且不写入txt文件。若开关闭合,输出将被写入d:\串口.txt以及读取缓冲区在面板上显示。
四、单元的仿真调试
首先保持总开关打开状态。
1、仅开启温度采集开关
此时报警灯不亮,波形图正常显示,写入缓冲区显示，读取缓冲区不显示，txt文件中为空。
2、开启温度采集开关与报警功能
此时进行温度报警,报警灯亮，程序暂停.读取缓冲区依旧没有数据显示，txt仍为空。
3、开启温度采集开关与数据记录开关
此时不进行温度报警,读取缓冲区输出数据显示，txt内数据换行输出.
五、设计、调试中的体会、心得
这个实验是分两次完成的.在期末考试前，我将该程序的发送数据部分(第一部分）完成,但是在延时等方面仍有不少瑕疵。而串口部分是一知半解按照同学的程序图进行连接的。
在考试结束后,将这几个程序又从头开始学起，理解了串口与延时的工作原理,这次的实验做出了另自己满意的程序.不愿意去学就永远搞不明白，花上时间之后会发现你学得越多，就会知道自己不知道的东西越多，学无止境。
这次的程序遇到了好几个难点与疑问点。
1、在设置读取缓冲器输出时，一直无法输出。再检查了许多地方后，终于发现在VISA读取设置的字节总数每次重启程序会自己刷新。于是将输出控件改为常量100，解决了该问题。
2、在设置记录数据开关时，总无法做到自己想要的:开关同时控制读取缓冲区输出与txt文件输出。在进行了多次尝试后，将读取缓冲区设置在条件结构之外,在“假”界面添加一个空字符串输出到读取缓冲区，从而解决了这个问题。
3、遇到最大的障碍是输出波形无法正常显示。经过高亮运行与检查，终于意识到串口接收的数据格式是字符串，如果想作为波形输出,必须去掉“当前温度”和“°C”。于是经过了多次试验，发现了设置偏移量的方法.偏移量的单位是字节，所以+8偏移很容易得出.又想了好多种方法,终于找到了设置负偏移-4来进行左移的操作,得到了输出。
这么多软件实验课上完之后，感触就是在软件的学习上，实践才能出真知。只有自己去一个个功能去尝试，一个个代码亲自去敲，才能真正很好得掌握这门软件或者语言。同时,与同学的交流能更快速地共同进步，而直接抄袭那么啥也学不到。在今后的学习工作中,我也会发扬实践的精神，真正用自己的努力学到一些有价值的东西。
