空调室外机吊装方案

永顺镇新建村北侧住宅项目的空调工程
室
外
机
吊
装
方
案
编制单位:北京六建集团8·哩岛项目部
编 制 人：
审 核 人：
编制日期：2009—11—12

2
2
2
3
3
5

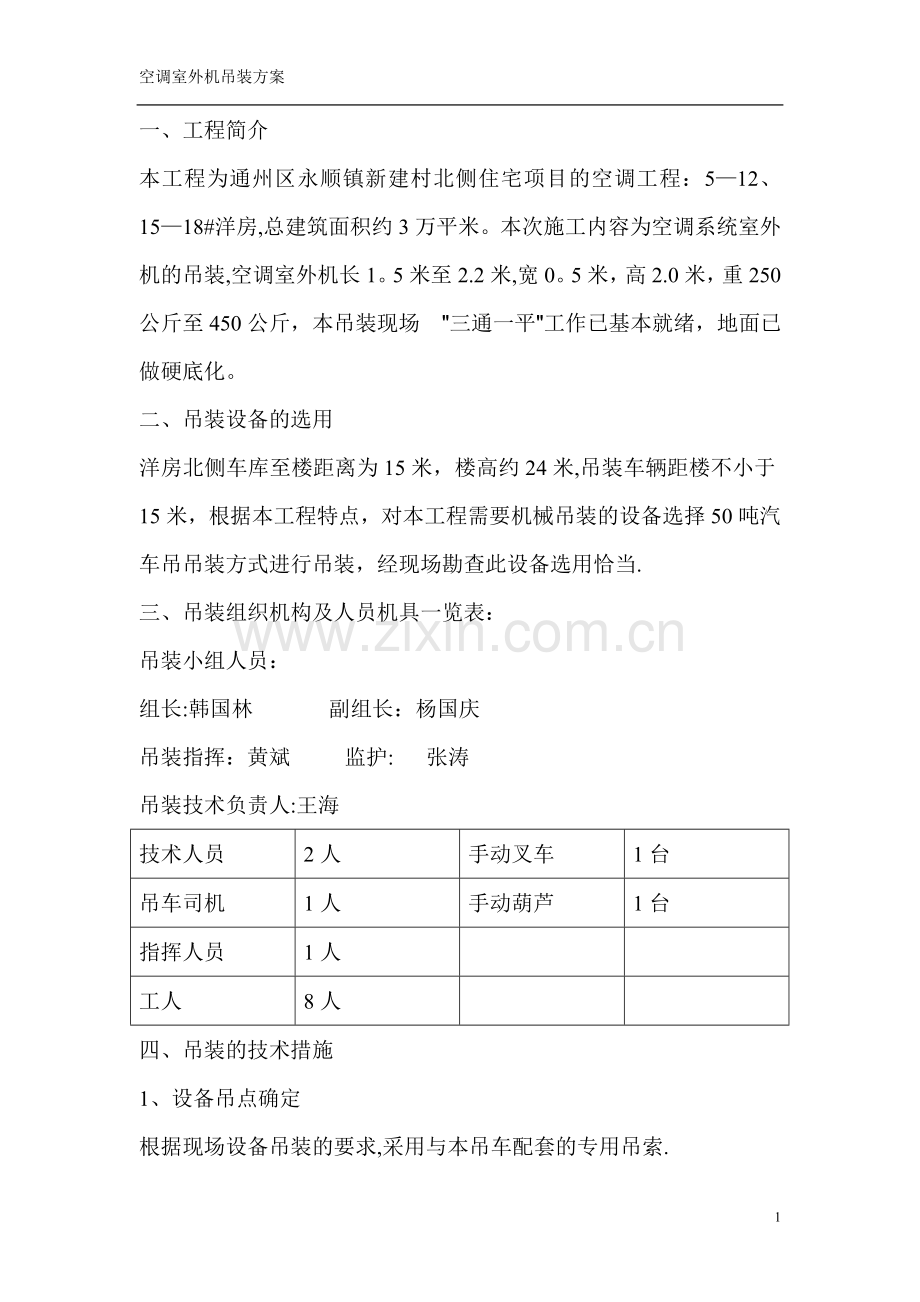

一、工程简介
本工程为通州区永顺镇新建村北侧住宅项目的空调工程：5—12、15—18#洋房,总建筑面积约3万平米。本次施工内容为空调系统室外机的吊装,空调室外机长1。5米至2.2米,宽0。5米，高2.0米，重250公斤至450公斤，本吊装现场 "三通一平"工作已基本就绪，地面已做硬底化。
二、吊装设备的选用
洋房北侧车库至楼距离为15米，楼高约24米,吊装车辆距楼不小于15米，根据本工程特点，对本工程需要机械吊装的设备选择50吨汽车吊吊装方式进行吊装，经现场勘查此设备选用恰当.
三、吊装组织机构及人员机具一览表：
吊装小组人员：
组长:韩国林 副组长：杨国庆
吊装指挥：黄斌 监护: 张涛
吊装技术负责人:王海
技术人员
2人
手动叉车
1台
吊车司机
1人
手动葫芦
1台
指挥人员
1人

工人
8人

四、吊装的技术措施
1、设备吊点确定
根据现场设备吊装的要求,采用与本吊车配套的专用吊索.
2、吊梁设计校核及吊索具计算选型
在吊装设备之前，必须先根据吊装设备的重量，结构等认真分析计算，设计合理的吊梁，选择合适的吊装机械。在吊索具选择时,要通过具体的计算公式，对照各种型号钢丝绳的允许应力,方可确定下来.在计算时要考虑拆减系数、不均衡系数、动载系数和安全系数等。
3、设备加固措施
设备重量重，体积大，起吊时设备底座受力集中。为了防止吊装过程中变形，底座的底部原厂包装与设备一起吊装，吊装就位后拆除，并及时清理
4、吊装示意图（见附图）
五、吊装步骤
1、设备的进场、上排
在各项准备工作完全做好的情况下，就开始组织设备的进场、上排和吊装工作了。
2、吊装前的准备工作
设备在吊装前，必须做好全面仔细的检查核实工作。检查设备安装基准标记、方位线标记是否正确;检查设备的吊耳是否符合吊装要求。
3、吊装索具
主要包括挂上吊耳，拉力试验和方位调整的设置等。
4、试吊
试吊前检查确认;吊装总指挥进行吊装操作交底；布置各监察岗位进行监察的要点及主要内容；起吊放下进行多次试验，使各部分具有协调性和安全性；复查各部位的变化情况等.
5、吊装就位
检查各岗位到岗待命情况,并检查各对讲机信号系统是否正常;各岗位汇报准备情况，并及时通知指挥人员;正式起吊，使设备离开临时支座500—800mm时停止,并作进一步检查，各岗位应汇报情况是否正常;继续起吊.
6、吊装示例
现就一台自重50吨的设备吊装过程举例说明,其吊装过程可分为两步:
第一步：设备的试吊。使用叉车将空调室外机从室外机暂存处，运至吊车起吊地点。具体吊运程序如下：
1）土建相关专业配合清理吊装现场障碍物(17＃/18＃楼北侧现有砂石料四堆,吊装前需土建配合清理完毕），并做好现场维护；
2)楼上室外机位置安排4人，利用手动葫芦及槽钢配合设备就位；
3）将设备吊至离地20mm处进行试吊，检查吊机、吊索是否正常；
第二步：设备的吊装就位。
根据设备吊装线路及现场土建的实际情况，选择沿设备安装位置方向采用槽钢铺设水平运输轨道，利用建筑结构柱作锚点，同时设置手动葫芦及导向滑轮，通过手动葫芦把设备水平牵引到设备基础上，然后采用千斤顶将设备抬升撤除运输底座及滚杠最终完成设备就位。设备就位安装程序如下：
1）清理施工现场及沿轴线敷设轨道；
2)利用结构柱及设备基础设置牵引锚点；
3）在设备底座与水平运输轨道间设置运输滚杠；
4)将手动葫芦与设备可靠连接（拴节点最好选择吊点，如有困难应选择设备的可受力点)
5)启动牵引机具将设备水平运输到设备基础上（牵引速度不易过快要保证设备平稳前进）;
6）通过千斤顶将设备安装就位并拆除施工机具
六、注意事项
1、装指挥系统是设备吊装最主要的核心，也是吊装成败的关键。因此，应成立吊装领导小组，为吊装制定完善和高效的指挥操作系统，绘制现场吊装岗位设置平面图,实行定机、定人、定岗、定责任,使整个吊装过程有条不紊地顺利进行。
2、作为重要设备的吊装作业，必须制定一套严格的行之有效的管理方法，让在场的每一位工作人员都很清楚自己的职责，以保证一次吊装成功。
3、施工现场使用吊车作业时严格执行“十不吊”的原则,即“重量不明不吊、吃土不清不吊、信号不清不吊、有起无落不吊、吊物不清不吊、夜间无照明不吊、吊索不符合规定不吊、吊物绑扎不牢固不吊、吊物上下有人不吊、六级风以上不吊”。
