沥青路面检验批质量验收记录.docx

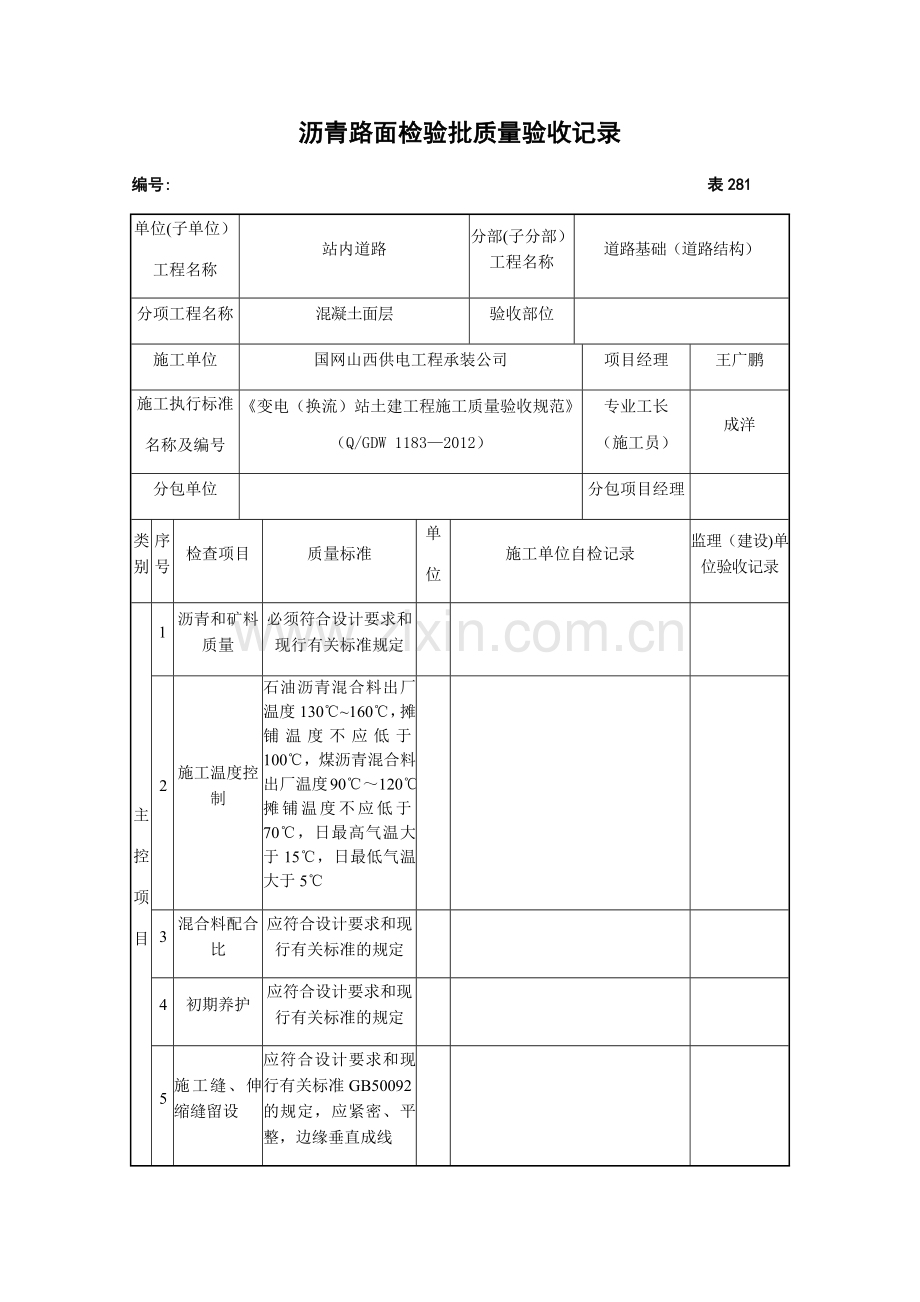

沥青路面检验批质量验收记录
编号: 表281
单位(子单位）
工程名称
站内道路
分部(子分部）工程名称
道路基础（道路结构）
分项工程名称
混凝土面层
验收部位

施工单位
国网山西供电工程承装公司
项目经理
王广鹏
施工执行标准
名称及编号
《变电（换流）站土建工程施工质量验收规范》
（Q/GDW 1183—2012）
专业工长
（施工员）
成洋
分包单位

分包项目经理

类别
序号
检查项目
质量标准
单
位
施工单位自检记录
监理（建设)单位验收记录
主
控
项
目
1
沥青和矿料质量
必须符合设计要求和现行有关标准规定

2
施工温度控制
石油沥青混合料出厂温度130℃~160℃，摊铺温度不应低于100℃，煤沥青混合料出厂温度90℃～120℃,摊铺温度不应低于70℃，日最高气温大于15℃，日最低气温大于5℃

3
混合料配合比
应符合设计要求和现行有关标准的规定

4
初期养护
应符合设计要求和现行有关标准的规定

5
施工缝、伸缩缝留设
应符合设计要求和现行有关标准GB50092的规定，应紧密、平整，边缘垂直成线

6
表面质量
表面应平整、坚实，不得有脱落、掉渣、裂缝、推挤、烂边、粗细骨料集中等现象，接槎平顺，不得有明显轮迹，不得有积水

7
压实度
必须符合设计要求和现行有关标准规定

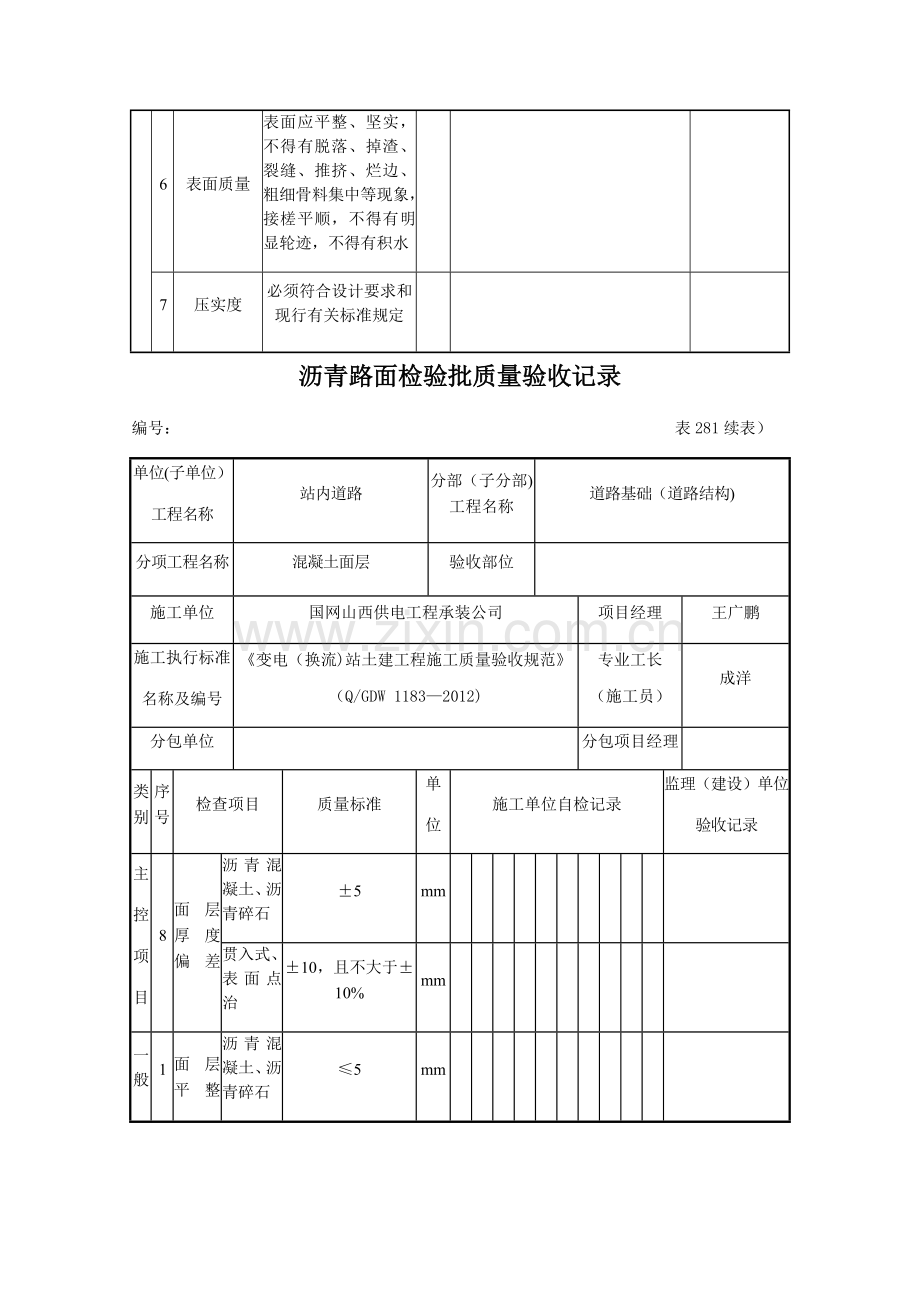

沥青路面检验批质量验收记录
编号： 表281续表）
单位(子单位）
工程名称
站内道路
分部（子分部)工程名称
道路基础（道路结构)
分项工程名称
混凝土面层
验收部位

施工单位
国网山西供电工程承装公司
项目经理
王广鹏
施工执行标准
名称及编号
《变电（换流)站土建工程施工质量验收规范》
（Q/GDW 1183—2012)
专业工长
（施工员）
成洋
分包单位

分包项目经理

类别
序号
检查项目
质量标准
单
位
施工单位自检记录
监理（建设）单位
验收记录
主
控
项
目
8
面层厚度偏差
沥青混凝土、沥青碎石
±5
mm

贯入式、表面点治
±10，且不大于±10%
mm

一般
项
目
1
面层平整度
沥青混凝土、沥青碎石
≤5
mm

贯入式、表面点治
≤10
mm

2
路面宽度偏差
±30
mm

3
路面中线标高偏差
±20
mm

4
路面横向坡度偏差
坡长的±0。5%
%

5
井框与路面高差
≤5
mm

施工单位
检查结果
班组长： 项目专业质量检查员:
项目专业技术负责人: 年 月 日
监理(建设）单位验收结论
专业监理工程师：
(建设单位项目专业技术负责人） 年 月 日
砂石和碎石基层检验批质量验收记录
编号： 表8。2。2
单位（子单位）
工程名称
站内道路
分部(子分部）工程名称
道路基础（道路结构）
分项工程名称
基层
验收部位

施工单位
国网山西供电工程承装公司
项目经理
王广鹏
施工执行标准
名称及编号
《变电(换流）站土建工程施工质量验收规范》
（Q/GDW 1183-2012）
专业工长
（施工员）
成洋
分包单位

分包项目经理

类别
序号
检查项目
质量标准
单
位
施工单位自检记录
监理（建设）单位
验收记录
主
控
项
目
1
压实密度
必须符合设计要求和现行有关标准的规定

2
表面质量
表面应坚实、平整，不得有浮石、粗细料集中，嵌缝料不得浮于表面或聚集形成一层

一般
项
目
1
宽度偏差
不小于设计要求

2
厚度偏差
砂石
+20，—10％
mm

碎石
±10%
mm

3
表面平整度
≤15
mm

4
中线标高偏差
±20
mm

5
横坡偏差
±20，且不大于±0.3％
mm

施工单位
检查结果
班组长： 项目专业质量检查员：
项目专业技术负责人: 年 月 日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人) 年 月 日
