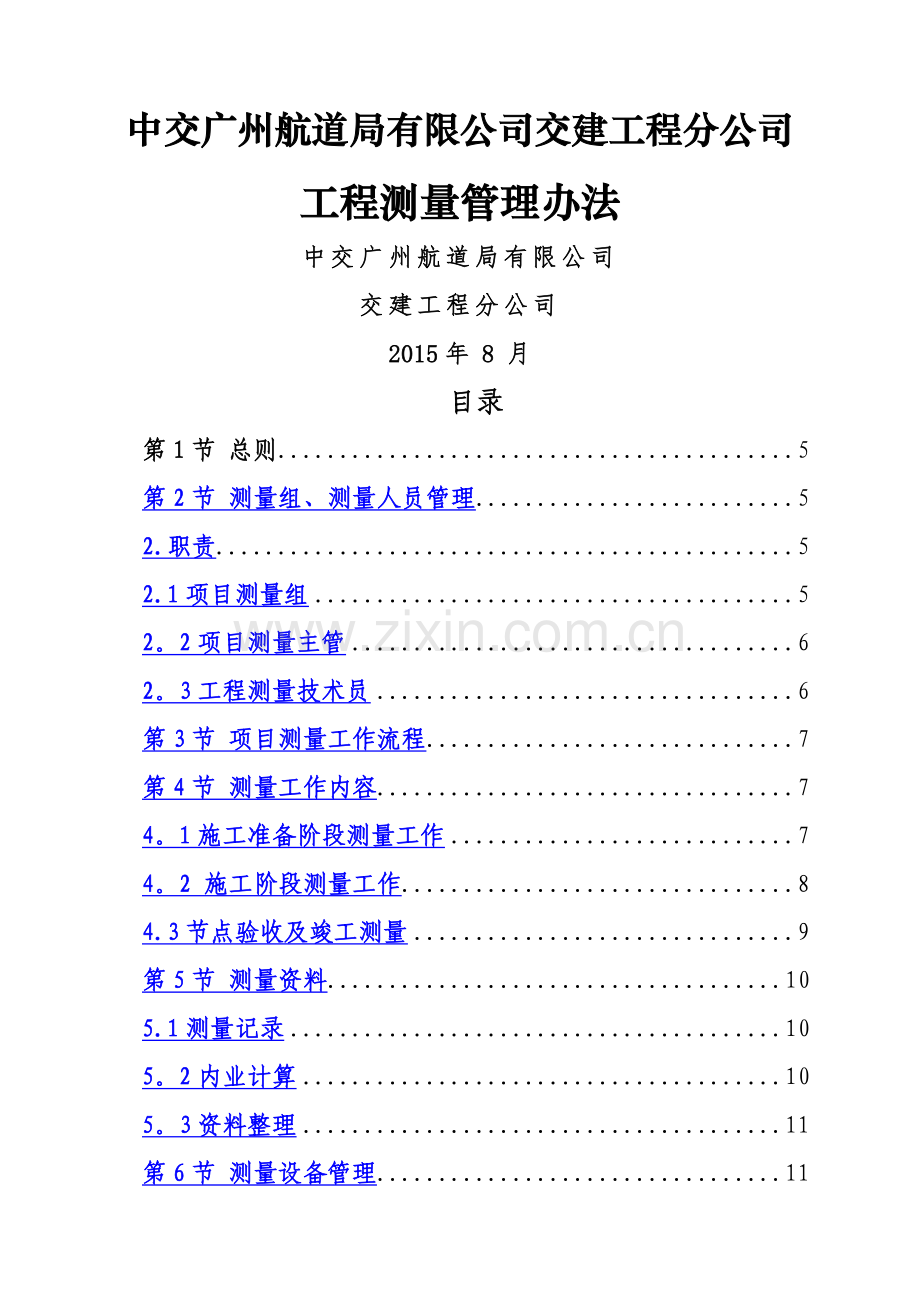

中交广州航道局有限公司交建工程分公司
工程测量管理办法
中交广州航道局有限公司
交建工程分公司
2015年 8 月
目录
第1节 总则 5
第2节 测量组、测量人员管理 5
2.职责 5
2.1项目测量组 5
2。2项目测量主管 6
2。3工程测量技术员 6
第3节 项目测量工作流程 7
第4节 测量工作内容 7
4。1施工准备阶段测量工作 7
4。2 施工阶段测量工作 8
4.3节点验收及竣工测量 9
第5节 测量资料 10
5.1测量记录 10
5。2内业计算 10
5。3资料整理 11
第6节 测量设备管理 11
6。1测量仪器保管、操作、保养 11
6。1测量仪器鉴定 13
第7节 测量质量保证措施 13
7。1测量复核制的基本要求 14
7.2控制网测量复核的周期规定 15
7.3测量质量控制运作 15
7。4测量成果管理 15
附录（样式) 17
附录1 17
附录2 18
附录3 19
第1节 总则
项目测量工作是工程施工质量保证体系中的重要环节,也是施工质量控制与检测的重要工序.为了加强陆地项目测量工作的管理，规范中交广州航道局有限公司交建分公司(以下简称公司）所属项目测量管理的有关制度,保证和提高工程的质量,更好地为创优质工程项目目标提供保障,根据相关规定,制定本办法。
本办法的适用范围为交建分公司管理的水工、市政项目,疏浚工程的测量作业按照测量分公司相关规章制度执行，本办法的解释权归属工管部。
第2节 测量组、测量人员管理
2.职责
项目测量组和测量人员隶属于项目经理部，测量人员应遵守岗位职责,认真完成项目经理部的各项任务。
2.1项目测量组
（1）参与现场踏勘，编写踏勘报告；
(2）完成工程进场准备工作，包括仪器、物资等准备工作;
（3)严格按照规范和设计说明要求、《测量技术设计书》的要求执行各项测量的内外业工作；
（4）严格做好安全管理活动，确保工作人员作业时的安全施工测量;
（5)工程竣工或完结后及时整理技术资料归档.
2。2项目测量主管
(1）对项目工程测量质量直接负责；
(2)组织人员完成项目经理部下达的测量任务，提供合格的测量成果;
(3)主持编制《测量技术设计书》和《控制网点验证报告》、《测量技术总结》；
（4)制定每次测量的技术方案,并组织实施;
（5）严格按规范或有关程序进行测量作业；
(6）审核测量仪器的校准结果和测量图纸。
2。3工程测量技术员
(1)完成项目经理部下达的各项工程管理和测量任务，对项目测量主管负责;
(2）配合测量主管完成各项测量任务；
（3）熟悉有关的测量规范和施工技术规范，严格按规范或有关程序进行作业.
（4)必须了解所用测量仪器的功能，能正确地操作，要爱护和妥善保管仪器,经常保持仪器的良好工作状态；
（5）自觉遵守公司有关的安全操作规程及各项安全管理制度，确保人身和仪器的安全；
(6）熟悉施工图纸，积极主动、及时地配合其它工种进行施工,并确保其精度；
（7）在组织实施测量的外业工作的同时，还应做好测量内业资料的整理工作。
第3节 项目测量工作流程
项目经理部和测量组按要求认真落实三级检查程序(测量组自查、项目总工或指定人检查、项目经理审查），以确保测量成果质量.
项目测量组在测量作业过程中注意保存原始资料并归档，竣前、竣工资料严格按照《上交测量资料成果》表中的要求上报，并保证资料的准确性、完整性。
项目测量组编制《XX工程测量控制网点验证报告》参照模版1、《XX工程测量设计书》参照模版2。
项目测量工作一般程序如下：
成立项目测量组

开工准备

测量实施

施工过程
测量成果

竣工测量

结束

分公司相关部门根据项
目情况配置测量人员

项目测量组编制《XX工程测量控制网点验证报告》、《XX工程测量设计书》报分公司批复，并对竣前原始资料进行整理、归档、保存，工程开工3个月内提交公司工管部，项目部留底待查。

项目测量组在《测量设计书》以及相关设计说明、规范要求下开展测量作业，并做好记录

初审：项目测量组

审核：项目总工或指定人

审定：项目经理

项目测量组按照设计说明、相关规范要求组织实施竣工测量，并提交《竣工测量技术总结》及相关原始测量资料到公司工管部。

检查：各级质量检查小组

图1.项目测量工作流程
第4节 测量工作内容
4.1施工准备阶段测量工作
在施工准备阶段，测量组应进行以下工作:
（1）测量组参加由业主或监理工程师组织的测量控制网点资料（资料须有监理或业主正式盖章)交接工作:按照业主或监理工程师提供的资料,逐一接收平面、高程控制点，按要求办理交接签认.
（2） 测量控制点交接后,测量组应建立醒目的测量标志，并加强保护。
(3） 根据测量控制网点资料和设计文件进行控制点验证（复测），工作内容主要包括：测量控制点的平面和高程验证、需要进行加密的测量控制点布设.
（4）测量控制网点验证工作时，应在监理工程师旁站下进行测量。项目测量组编制《测量控制网点验证报告》和《点之记》需经工管部审核、公司总工审批后，成果上报监理工程师。
4。2 施工阶段测量工作
在施工测量阶段,测量组应进行以下测量工作：
（1） 测量组在熟悉设计文件中的轴线、红线等控制性坐标，以及结构工程的平面、纵横断面图的基础上，根据施工技术规范的要求和施工的需要，确定利用原设计控制网点加密或重新布设测量控制网点，并编制《测量设计书》经工管部审核、公司总工审批后，报监理批复。
(2）施工测量要按照《测量设计书》进行施工控制测量，测量精度和网点的选点、造标、埋石应符合有关规范的规定，测量成果应经监理工程师复核认可.
（3）测量组必须严格按有关《规范》及设计（包括设计说明、设计图、设计变更、施工组织设计、测量技术交底、施工测量任务书等）的要求，进行工程的测量放样。
(4） 施工现场测量放样：为保证测量放样工作的有序进行，严格保持所放样各元素之间存在的几何关系，应遵循由整体到局部的原则。即直接由等级控制点（首级及加密控制点）进行放线，也可以由细部临时加密的点线进行放样。重要部位采用首级控制点进行放样。
在进行施工放样前，测量主管应认真组织测量人员（包括施工队伍测量人员）查阅设计图纸,验证图上标注的设计坐标和几何尺寸，在检查设计图纸无误后,才开始计算要放样部位的轮廓点的设计坐标和设计高程。若发现设计图纸有误应立即停止该部位的测量放样工作,并马上向项目总工反映。所有放样资料由两人独立计算和编制，互相校核，并绘制放样草图，以保证正确性.
（5)测量组在技术交底时，向施工队负责人现场交接测量控制点，并要求其认真保护。
（6）测量组应对施工队测量人员进行业务指导。施工队在放样之前,应将放样坐标报项目测量组审核同意后实施,测量组务必认真核对、校核施工队放样坐标。
4。3节点验收及竣工测量
在工程达到节点或竣工验收标准时,测量组应按项目经理部要求进行竣工自检，自检合格后有项目部报监理、业主申请验收。竣工测量主要工作内容：
（1)测量组应按照相关规范中对验收科目的要求对工程进行红线、轴线、各部尺寸、整体尺度、断面、标高等逐一测量并与设计对照,完成节点、竣工测量工作。
（2）竣工测量完成后，测量主管应组织编制《竣工测量技术总结》.
第5节 测量资料
测量资料的管理工作,必须建立测量资料台帐，由测量主管负责。测量记录与资料必须分类整理、妥善保管，作为竣工文件的重要组成部分归档。
5.1测量记录
  一切原始观测值和记录项目在现场记录清楚，不得涂改，不得凭记忆补记、补绘. 测量外业记录中不准连环更改，不合格时应重测。经重新观测后更改的观测记录，应注明原因,予以保存，不得撕毁.
外业测量手簿必须填列页次，注明观测者、观测日期、起始时间、终止时间、气象条件、使用的仪器和觇标类型及编号，并详细记载观测时的特殊情况.
5。2内业计算
内业计算所需要的测量数据必须来源可靠、正确，坐标、高程及其精度应能够满足使用要求。
内业计算前，应对外业资料、数据进行认真审核，检查其记录是否规范，计算是否正确,确认无误后方可使用。
内业计算资料要书面整洁,计算清楚，格式统一,均应有计算人、校核人、审核人的签名。采用计算机应用程序计算时,应认真核对计算结果，不能过于信任程序.
重要的施工放样数据(包括打桩定位数据；建筑物和构筑物主轴线放样数据；大、中型构件的安装定位数据及其他重要放样数据)的计算，须有严格的校核手段，并编制相应的计算说明(书),报技术负责人审核，或报有工管部门审批。
5。3资料整理
项目测量主管管理原始记录和资料，建立台帐，及时收集,整理立卷。因人事变动所涉及的测量记录和资料,应由测量主管办理交接手续。
节点、工程竣工测量完成后,测量组应将全部测量记录资料进行三级检查、整理,检查合格后，方可归档。
竣工测量完成后,测量主管应将项目全部测量记录和资料档案，分类整理装订成册，上交工管部备份,同时项目经理部按交工验收的要求将测量记录资料编入竣工文件。
第6节 测量设备管理
公司项目多为水工建筑、市政工程等，工程施工常用测量仪器主要有：水准仪、全站仪、GPS等。测量组对所配置的仪器工具具有使用权和负有保管责任。
6。1测量仪器保管、操作、保养
（1)测量仪器使用人员,必须认真学习仪器说明书，熟悉各部分性能、操作方法和日常保养知识，了解各种仪器使用时必须具备的外部环境条件.仪器精度与性能应符合合同条件及规范要求。并按要求正确使用和保管仪器.
（2）新购仪器,在使用前应到国家法定计量技术检定机构检定.当测量仪器出现损坏、过载或误操作、显示不正常、功能出现了可疑、超过了规定的周检确认时间间隔情况均视为不合格。
出现了上述不合格项的测量仪器、工具，必须停止使用，隔离存放，并做明显标记。只有排除不合格原因,再次检定确认合格，并经项目技术部门主管验证签认后，方可使用。
（3）测量仪器使用时，应采取有效措施，达到其要求的环境条件，条件不具备时,不得架立、使用仪器。
（4）仪器置于脚架后,应立即旋紧固定底螺旋，近距离移站时，应先检查底螺旋是否松动,并尽量扶正仪器,小心搬站，谨防碰撞，在任何情况下,均不可将仪器扛在肩上,移站较远时应将仪器卸下装箱。
(5）经纬仪、全站仪转站必须装箱搬运，行走困难地段所有仪器必须装箱护行搬运。携带仪器乘车必须将仪器箱放在座位上，或专人怀抱，不得无人监管任其受震。
（6）仪器应整齐的摆放在牢固、少尘、干燥且通风的地方，不宜放在地上、靠近窗口、火炉或暖气管道等不安全的地方,仪器的配件也应摆放整齐。
（7）仪器架设后，观测人员不得远离仪器，不能坐在仪器箱上,并阻止与测量无关人员靠近或摆弄仪器。
（8）仪器使用结束后，应擦拭灰尘，透镜上的灰尘宜用软毛刷或擦镜纸轻轻拭去,灰尘不易清除时,可用纯酒精或乙醚清洗。如仪器受潮应用干布擦去外部水分，透镜用擦镜纸拭干，并置于通风处晾干,不得近火烤干.GPS基准站接收机一周要擦拭、保养一次。
（9)测量主管负责使用期间的仪器保管，应防止受潮和丢失。不得私自外借他人使用.
（10）GPS基准站接收机严禁长时间架设室外,特别是遇到强风、强雨雪等恶劣天气.如遇需要长时间测量作业时,GPS接收机每次使用完毕后要进行擦拭、保养.
6。1测量仪器鉴定
使用中的各类测量仪器计量检定工作应按要求按就地就近原则送计量检定部门检定。经检定为不合格的仪器设备应停止使用并及时送修。
维修或维修价值超过使用价值或超过正常使用年限的，应将仪器设备报送公司工管部，由公司按有关规定办理报废手续。
所有测量仪器每年必须经有计量部门认可的检定部门全 面检定，检定合格后方可使用。
检定证书的原件寄回工管部，项目经理部保留复印件.
第7节 测量质量保证措施
测量质量控制内容包括测量复核制度、测量质量控制运作、测量成果交验。质量控制的核心是测量复核制，项目经理部及测量组人员都必须遵循复核制的基本要求，在测量工作中认真贯彻执行。
7.1测量复核制的基本要求
（1）执行有关测量技术规范和标准，按照规范要求进行测量设计、作业、检查和验收，保证各项成果的精度和可靠性。
（2)测量控制网点的交接必须由我方、监理（业主）方持控制网点交接表在现场核对、交接确认，资料与现场不符的应予更正。
(3)用于测量的图纸资料应认真研究复核，必要时应做现场核对，确认无误后，方可使用。抄录已知数据资料,必须核对,两计算人应分别独立查阅抄录,并互相核实.
（4）各种测量的原始记录（含电子记录）必须在现场同步作出，严禁事后补记、补绘。原始资料不允许涂改.不合格时,应按规范要求补测或重测。
（5)测量的外业工作必须有多余观测，并构成闭合检核条件。内业工作应坚持两组独立平行计算并相互校核。
（6）利用已知成果时，必须坚持“先检查、复测，后利用”的原则.
(7）重要定位和放样,必须坚持用不同的方法或手段进行复核测量,或换人检查复测无误后才能施工。
（8)一项工程由两个以上单位施工队伍同时施工时，应联合测量;若不同时施工时,先施工的单位进行整体复测,相关单位复核确认后使用.施工复测时，必须超越管段范围与相邻相关的测量桩点联测，并与有关单位共同确认共同使用的相关桩点和资料。
（9）未经复测的工程不准开工;上一道工序结束,下一道工序未经测量放样,不得继续施工。
7。2控制网测量复核的周期规定
围堰、软基处理等工程的测量控制网一般半年要复核一次，码头、桥梁等工程的测量控制网一般三个月要复核一次，并要进行日常性的校核.如果发现控制点有破坏或者变化比较大的,项目测量主管应及时组织复测，保证控制点的准确性,并应经常巡视检查,如有发现移动，应及时检测、校准，并上报。
工序各部施工测量复核的周期规定：工序各部施工测量复核应在施工测量过程中进行。
7.3测量质量控制运作
（1)自检和外检:为确保工程质量，测量组应按测量复核制的基本要求，对各项测量工作实行自检；重要的定位、放样和施工阶段性复核实行第三方检查 （测量监理复核检查或上级测量机构的复核检查）.
(2）测量项目抽检：为检查控制测量项目的各项作业是否规范，测量成果的质量与精度是否合格、可靠，实行项目抽检。重点工程的抽检项目由公司各级质量检查小组进行检查。
7。4测量成果管理
（1)为确保公司所属各项目测量成果受控、测量工作有序。项目测量主管不得随意复制、外传本公司的测量成果。对项目部自身完成的测量成果应遵循技术成果保密制度，不得随意复制、外传本项目部的测量成果.
（2）项目部应督促各级施工队做好测量成果和测量控制点、标志的保护工作，杜绝无谓的重复测量和浪费测量仪器设备的现象。
（3）项目部积极落实测量管理办法,切实加强测量成果和测量控制点位的现场保护工作。
（4）项目部测量人员必须对所出具的测量数据和结论负责，上报成果必须实事求是、数据准确、结论明确，项目部测量数据出口部门为工程部部长以上领导。
附录（样式）
附录1
上 交 测 量 资 料 清 单
项目名称： 第 页
序号
上 交 资 料 名 称
数量
备 注
1
测量控制网点交接手续

2
监理（业主）提供测量控制网点

3
测量任务书及任务终结表

4
测量技术设计书

5
控制网点验证报告

6
测量仪器设备清单及检验、校准资料

7
水准观测手簿

8
水平角观测手簿

9
测量数据盘

10
测量成果检查问题登记表

11
工作日记

12
测量成果图

13
测量透明图

14
测量技术总结

15

说明：
清单共 页
上交人: 接收人： 保管人：
附录2
测 量 任 务 书
任务主题

接受部门

文件编号
RWS(＊＊＊)200＊.＊
任务来源

所在地点

进场日期

送审日期

结束日期

测图比例

测区面积
km2
测量目的

技
术
标
准

主
要
技
术
要
求

测
区
概
况

提交资料

拟 文
审 核
批 准
接 受 人

附录3
测量任务终结表
工程名称

终结表编号

任务书编号

接收单位

接受人

任务期限

终结日期

序号
姓名
起止日期
天数
序号
姓名
起止日期
天数
1

6

2

7

3

8

4

9

5

10

任务说明：

完成日期

完成情况

拟文

检查

审核

审校日期

审校评语:
