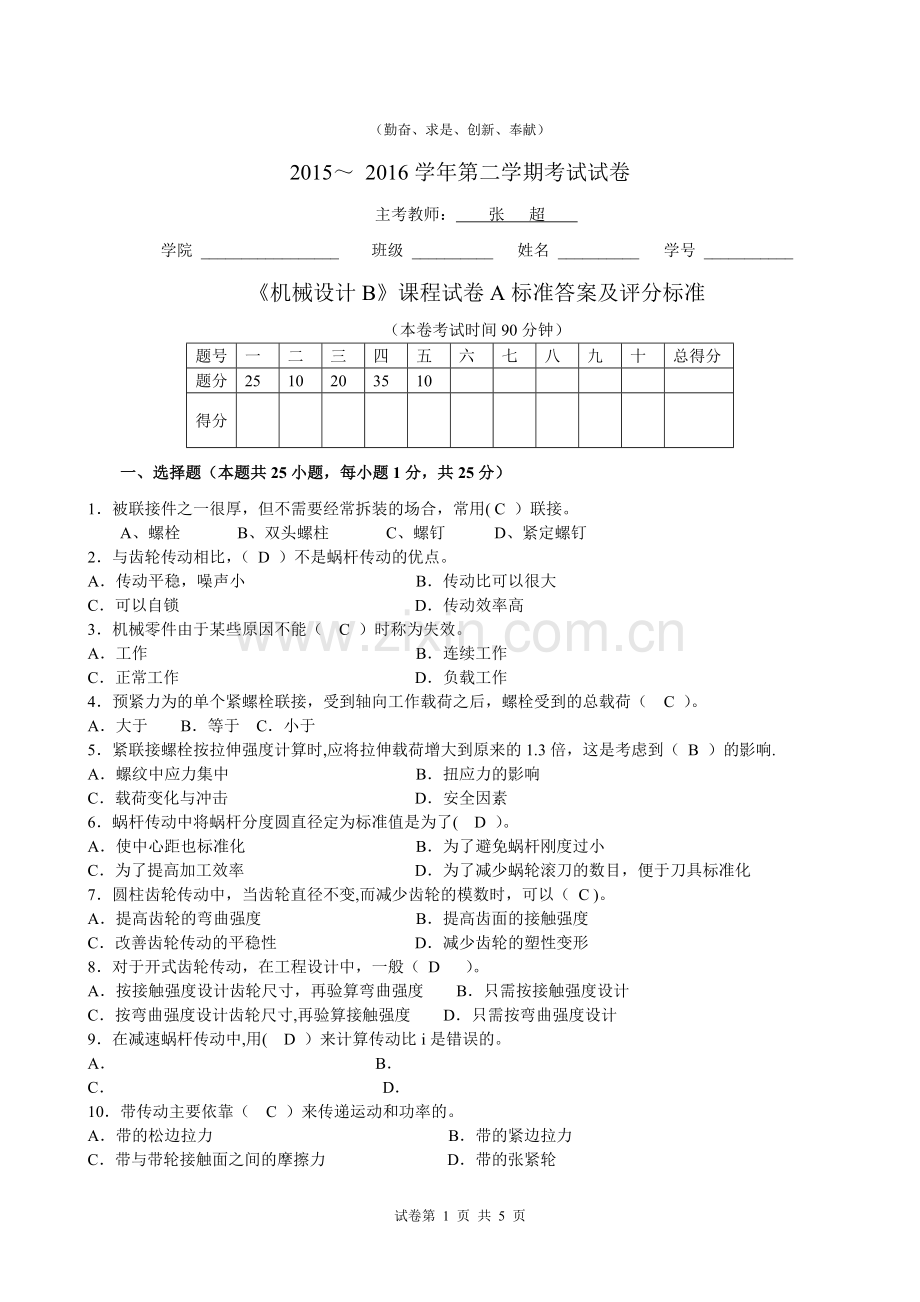

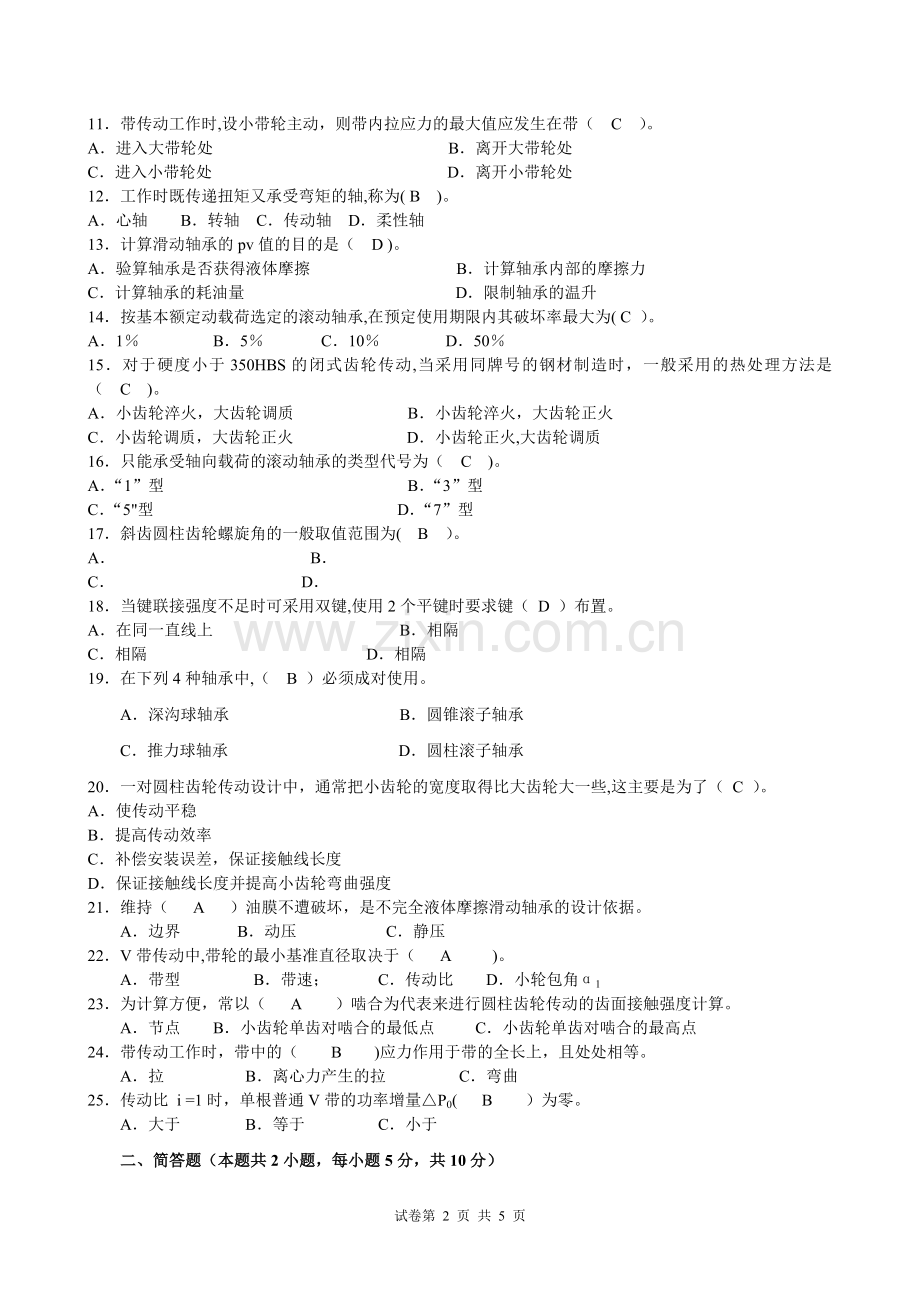

（勤奋、求是、创新、奉献）2015 2016学年第二学期考试试卷主考教师： 张 超 学院 _ 班级 _ 姓名 _ 学号 _机械设计B课程试卷A标准答案及评分标准（本卷考试时间90分钟）题号一二三四五六七八九十总得分题分2510203510得分一、选择题（本题共25小题，每小题1分，共25分）1被联接件之一很厚，但不需要经常拆装的场合，常用( C ）联接。A、螺栓 B、双头螺柱 C、螺钉 D、紧定螺钉2与齿轮传动相比，（ D ）不是蜗杆传动的优点。A传动平稳，噪声小 B传动比可以很大 C可以自锁 D传动效率高3机械零件由于某些原因不能（ C ）时称为失效。A工作 B连续工作 C正常工作 D负载工作4预紧力为的单个紧螺栓联接，受到轴向工作载荷之后，螺栓受到的总载荷（ C ）。A大于 B等于 C小于5紧联接螺栓按拉伸强度计算时,应将拉伸载荷增大到原来的1.3倍，这是考虑到（ B ）的影响.A螺纹中应力集中 B扭应力的影响 C载荷变化与冲击 D安全因素6蜗杆传动中将蜗杆分度圆直径定为标准值是为了( D ）。A使中心距也标准化 B为了避免蜗杆刚度过小 C为了提高加工效率 D为了减少蜗轮滚刀的数目，便于刀具标准化7圆柱齿轮传动中，当齿轮直径不变,而减少齿轮的模数时，可以（ C )。A提高齿轮的弯曲强度 B提高齿面的接触强度 C改善齿轮传动的平稳性 D减少齿轮的塑性变形8对于开式齿轮传动，在工程设计中，一般（ D ）。A按接触强度设计齿轮尺寸，再验算弯曲强度 B只需按接触强度设计 C按弯曲强度设计齿轮尺寸,再验算接触强度 D只需按弯曲强度设计9在减速蜗杆传动中,用( D ）来计算传动比i是错误的。A B C D10带传动主要依靠（ C ）来传递运动和功率的。A带的松边拉力 B带的紧边拉力 C带与带轮接触面之间的摩擦力 D带的张紧轮11带传动工作时,设小带轮主动，则带内拉应力的最大值应发生在带（ C ）。A进入大带轮处 B离开大带轮处 C进入小带轮处 D离开小带轮处12工作时既传递扭矩又承受弯矩的轴,称为( B )。A心轴 B转轴 C传动轴 D柔性轴13计算滑动轴承的pv值的目的是（ D )。A验算轴承是否获得液体摩擦 B计算轴承内部的摩擦力 C计算轴承的耗油量 D限制轴承的温升14按基本额定动载荷选定的滚动轴承,在预定使用期限内其破坏率最大为( C ）。A1 B5 C10 D5015对于硬度小于350HBS的闭式齿轮传动,当采用同牌号的钢材制造时，一般采用的热处理方法是（ C )。A小齿轮淬火，大齿轮调质 B小齿轮淬火，大齿轮正火 C小齿轮调质，大齿轮正火 D小齿轮正火,大齿轮调质16只能承受轴向载荷的滚动轴承的类型代号为（ C )。A“1”型 B“3”型 C“5型 D“7”型17斜齿圆柱齿轮螺旋角的一般取值范围为( B ）。A B C D18当键联接强度不足时可采用双键,使用2个平键时要求键（ D ）布置。A在同一直线上 B相隔 C相隔 D相隔19在下列4种轴承中,（ B ）必须成对使用。A深沟球轴承 B圆锥滚子轴承 C推力球轴承 D圆柱滚子轴承20一对圆柱齿轮传动设计中，通常把小齿轮的宽度取得比大齿轮大一些,这主要是为了（ C ）。A使传动平稳 B提高传动效率C补偿安装误差，保证接触线长度 D保证接触线长度并提高小齿轮弯曲强度21维持（ A ）油膜不遭破坏，是不完全液体摩擦滑动轴承的设计依据。A边界 B动压 C静压22V带传动中,带轮的最小基准直径取决于（ A )。A带型 B带速； C传动比 D小轮包角123为计算方便，常以（ A ）啮合为代表来进行圆柱齿轮传动的齿面接触强度计算。A节点 B小齿轮单齿对啮合的最低点 C小齿轮单齿对啮合的最高点24带传动工作时，带中的（ B )应力作用于带的全长上，且处处相等。A拉 B离心力产生的拉 C弯曲25传动比 i =1时，单根普通V带的功率增量P0( B ）为零。A大于 B等于 C小于二、简答题（本题共2小题，每小题5分，共10分）1。 按弯扭合成强度条件对轴进行强度计算时，当量弯距Mca计算公式Me=中的系数起什么作用?写出其在不同情况时的具体数值.答:考虑弯曲应力与扭转应力的循环特性不同。(2分) 0.3转矩不变。（1分） 0。6转矩脉动变化.（1分） 1对称循环变应力.（1分）2.简述动压油膜形成的必要条件.答：（1)两表面之间必须要有锲角.（2分） (2)两表面间必须要有润滑液。（2分） (3）两表面必须要有相对运动速度,且从大口端流向小口端.(1分）三、分析题（本题共2小题，每小题10分，共20分)1在图示传动系统中,1为蜗杆，2为蜗轮,3和4为斜圆柱齿轮，5和6为直齿锥齿轮.若蜗杆主动，要求输出齿轮6的回转方向如图所示。试确定：1）若要使、轴上所受轴向力互相抵消一部分，蜗轮及斜齿轮4的螺旋线方向及的、轴的回转方向（在图中标出）；2）轴上各轮啮合点受力方向（Ft、Fr、Fa在图中画出)。输出轴543216n6（1）蜗轮：右旋（1分）斜齿轮4：左旋（1分）轴:逆时针。(1分）轴:（1分）（2）(1分）； (1分)；（1分);(1分）； （1分);（1分)2。在图中画出带工作时的应力分布图(注明各应力名称）,并指出应力最大值和最大应力发生位置。(1）离心应力（1分)紧边拉应力（1分）松边拉应力（1分）小带轮弯曲应力（1分）大带轮弯曲应力（1分）(2）（2分)（3）应力最大发生在紧边绕上小带轮处（3分）四、计算题（本题共4小题，共35分）1. V带传动传递的功率P=7。5kW，平均带速v=10m/s，紧边拉力是松边拉力的两倍(F1=2F2)。试求紧边拉力F1 和F2，有效圆周力F和初拉力F0。（10分)解：(1）计算有效圆周力F （2分） （2）计算， 得，(3分）(3分) (3）计算 (2分）2图示单个普通螺栓联接，该联接承受横向载荷F=5000N，可靠性系数C=1。2，接合面间的摩擦系数f=0。12，试求:螺栓所需的最小预紧力。（6分)解:(2分） (2分） 结论：螺栓所需的最小预紧力为25000N。（2分）3有一开式直齿圆柱齿轮传动装置，双向转动，已知:，,，.可供选择的公式试回答：此对齿轮的强度是否满足？（9分）解:因为是开式,所以验算齿根弯曲疲劳强度 （1分） （1分) （2分) （2分） (2分) 结论：此对强度不足。(1分）4某轴系用一对反装的30207轴承支承,已知轴上的轴向外载荷,方向如图所示，两轴承的径向载荷为，,内部轴向力为,轴承的基本额定动载荷，载荷系数，温度系数，转速，判别系数（当时，当时,，)，轴承使用寿命要求不低于10000小时,校核该对轴承是否合适。(10分）,(1分）解:（1）计算轴承1，2的轴向载荷， 由于 ，1为压紧端,（2分） 2为放松端 (2分） （2）计算轴承1,2的当量动载荷，（1分）,，（1分) (3)计算轴承的寿命 （2分） （4）结论轴承合用（1分）五、指错题(答对一个得一分，共10分)指出图中齿轮轴系上的错误结构,滚动轴承采用脂润滑。（1） 缺垫片（2） 轴肩过高（3） 键应该在同一直线（4） 套筒过高（5） 蜗轮轴段长度过长（6） 端盖内径应该比轴基本尺寸大（7） 轴端轴过长（8） 轴承无轴向游动间隙（9） 联轴器缺轴向定位轴肩（10） 缺退刀槽试卷第 5 页 共 5 页
