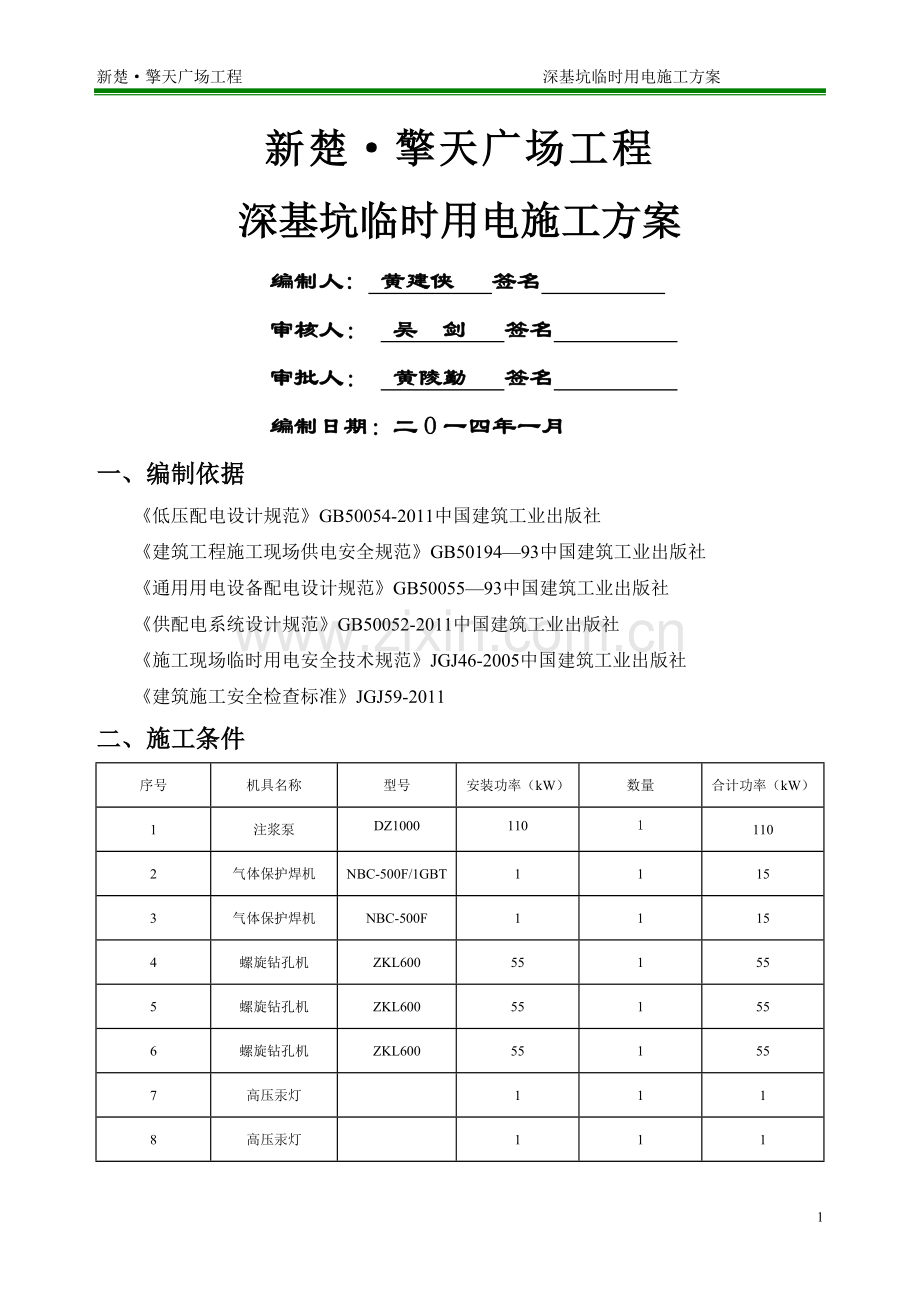

新楚·擎天广场工程 深基坑临时用电施工方案

新楚·擎天广场工程
深基坑临时用电施工方案
编制人: 黄建侠 签名
审核人： 吴 剑 签名
审批人： 黄陵勤 签名
编制日期：二O一四年一月
一、编制依据
《低压配电设计规范》GB50054-2011中国建筑工业出版社
《建筑工程施工现场供电安全规范》GB50194—93中国建筑工业出版社
《通用用电设备配电设计规范》GB50055—93中国建筑工业出版社
《供配电系统设计规范》GB50052-2011中国建筑工业出版社
《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社
《建筑施工安全检查标准》JGJ59-2011
二、施工条件
序号
机具名称
型号
安装功率（kW）
数量
合计功率（kW）
1
注浆泵
DZ1000
110
1
110
2
气体保护焊机
NBC-500F/1GBT
1
1
15
3
气体保护焊机
NBC-500F
1
1
15
4
螺旋钻孔机
ZKL600
55
1
55
5
螺旋钻孔机
ZKL600
55
1
55
6
螺旋钻孔机
ZKL600
55
1
55
7
高压汞灯

1
1
1
8
高压汞灯

1
1
1
9
高压汞灯

1
1
1
10
交流电焊机
BX3-200-2
23.4
1
23.4
11
交流电焊机
BX3-200-2
23。4
1
23.4
12
交流电焊机
BX3-200—2
23.4
1
23.4
13
高压汞灯

1
1
1
14
高压汞灯

1
1
1

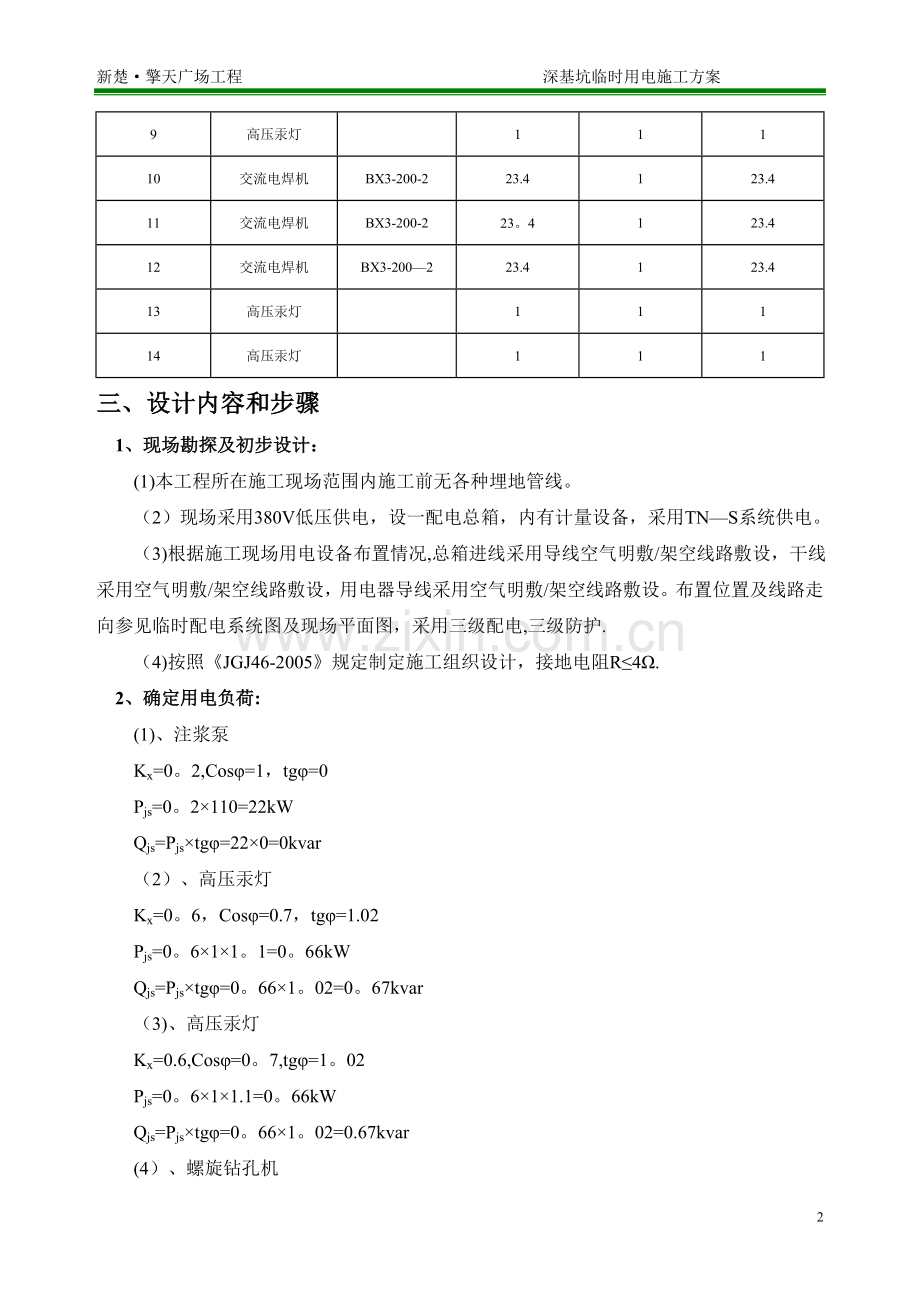

三、设计内容和步骤
1、现场勘探及初步设计：
(1)本工程所在施工现场范围内施工前无各种埋地管线。
（2）现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN—S系统供电。
（3)根据施工现场用电设备布置情况,总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电,三级防护.
（4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω.
2、确定用电负荷:
(1)、注浆泵
Kx=0。2,Cosφ=1，tgφ=0
Pjs=0。2×110=22kW
Qjs=Pjs×tgφ=22×0=0kvar
（2）、高压汞灯
Kx=0。6，Cosφ=0.7，tgφ=1.02
Pjs=0。6×1×1。1=0。66kW
Qjs=Pjs×tgφ=0。66×1。02=0。67kvar
（3)、高压汞灯
Kx=0.6,Cosφ=0。7,tgφ=1。02
Pjs=0。6×1×1.1=0。66kW
Qjs=Pjs×tgφ=0。66×1。02=0.67kvar
(4）、螺旋钻孔机
Kx=0.3，Cosφ=0。7，tgφ=1.02
Pjs=0.3×55=16。5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
（5)、螺旋钻孔机
Kx=0。3,Cosφ=0。7,tgφ=1.02
Pjs=0。3×55=16。5kW
Qjs=Pjs×tgφ=16。5×1。02=16.83kvar
(6)、螺旋钻孔机
Kx=0。3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16。83kvar
（7）、高压汞灯
Kx=0。6,Cosφ=0。7，tgφ=1.02
Pjs=0。6×1×1.1=0.66kW
Qjs=Pjs×tgφ=0.66×1.02=0.67kvar
(8)、高压汞灯
Kx=0。6，Cosφ=0。7，tgφ=1。02
Pjs=0.6×1×1.1=0。66kW
Qjs=Pjs×tgφ=0。66×1。02=0。67kvar
（9）、高压汞灯
Kx=0。6,Cosφ=0。7，tgφ=1.02
Pjs=0.6×1×1。1=0。66kW
Qjs=Pjs×tgφ=0。66×1。02=0.67kvar
（10）、交流电焊机
Kx=0。5，Cosφ=0。4，tgφ=2。29
将Jc=50％统一换算到Jc1 =100％的额定容量
Pn=Sn×Cosφ=23。4×0。4=9。36kW
Pe=n×（Jc/Jc1)1/2×Pn =1×（0。5/1）1/2×9。36=6。62 kW
Pjs=Kx×Pe=0.5×6.62=3。31kW
Qjs=Pjs×tgφ=3。31×2.29=7.58kvar
(11）、交流电焊机
Kx=0.5，Cosφ=0.4，tgφ=2.29
将Jc=50%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=23.4×0.4=9.36kW
Pe=n×（Jc/Jc1)1/2×Pn =1×(0。5/1）1/2×9.36=6。62 kW
Pjs=Kx×Pe=0.5×6.62=3.31kW
Qjs=Pjs×tgφ=3.31×2.29=7。58kvar
（12）、交流电焊机
Kx=0。5，Cosφ=0。4,tgφ=2。29
将Jc=50%统一换算到Jc1 =100％的额定容量
Pn=Sn×Cosφ=23。4×0.4=9。36kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×9.36=6。62 kW
Pjs=Kx×Pe=0。5×6。62=3.31kW
Qjs=Pjs×tgφ=3.31×2。29=7。58kvar
(13）、高压汞灯
Kx=0。6，Cosφ=0。7，tgφ=1。02
Pjs=0.6×1×1.1=0.66kW
Qjs=Pjs×tgφ=0。66×1。02=0.67kvar
(14)、高压汞灯
Kx=0。6，Cosφ=0.7，tgφ=1。02
Pjs=0.6×1×1。1=0.66kW
Qjs=Pjs×tgφ=0。66×1.02=0.67kvar
(15)总的计算负荷计算,总箱同期系数取Kx=0.95
总的有功功率
Pjs=Kx×ΣPjs=0。95×（22+0。66+0.66+16。5+16。5+16.5+0。66+0.66+0.66+3。31+3。31+3.31+0.66+0.66）=121。65kW
总的无功功率
Qjs=Kx×ΣQjs=0。95×（0+0.67+0.67+16.83+16。83+16.83+0.67+0。67+0.67+7.58+7。58+7.58+0.67+0.67)=74。02kvar
总的视在功率
Sjs=(Pjs2+Qjs2)1/2=(121.652+74。022)1/2=142.4kVA
总的计算电流计算
Ijs=Sjs/(1.732×Ue)=142。4/(1。732×0。38)=216。36A
3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
(1)、注浆泵开关箱至注浆泵导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i）计算电流
Kx=1,Cosφ=1，tgφ=0
Ijs=Kx ×Pe/(1。732×Ue×Cosφ）=1×110/（1。732×0.38×1）=167。17A
ii）选择导线
选择BX—3×185+2×95，空气明敷/架空线路时其安全载流量为167。17A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求.
iii）选择电气设备
选择开关箱内隔离开关为DZ20—630/3 ，其脱扣器整定电流值为Ir=630A，，漏电保护器为DZ20L-630/4。
（2)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1）：
i）计算电流
Kx=1，Cosφ=0。7,tgφ=1。02
Ijs=Kx×Pe/（Ue×Cosφ)=1×1/（0.22×0。7)=6.49A
ii）选择导线
选择BX-3×185+2×95,空气明敷/架空线路时其安全载流量为540A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求.
iii）选择电气设备
选择开关箱内隔离开关为DZ20—630/3 ，其脱扣器整定电流值为Ir=630A，，漏电保护器为DZ20L-630/4。
（3）、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）：
i)计算电流
Kx=1,Cosφ=0.7,tgφ=1.02
Ijs=Kx×Pe/（Ue×Cosφ)=1×1/（0。22×0。7)=6。49A
ii）选择导线
选择BX-3×185+2×95,空气明敷/架空线路时其安全载流量为540A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ20-630/3 ,其脱扣器整定电流值为Ir=630A，,漏电保护器为DZ20L—630/4。
（4)、1号动力分箱至第1组电机(注浆泵)的开关箱的导线截面及分配箱内开关的选择
i)计算电流
注浆泵
Kx=0.2，Cosφ=1，tgφ=0
Ijs= Kx ×Pe ×台数/（1.732×Ue×Cosφ）=0。2×320×1/（1。732×0。38×1）=97.24A
Ijs（1组电机）=97.24A
该组中最大的开关箱电流Ijs=486。2A
两者中取大值Ijs=486.20A
ii）选择导线
选择BX-3×185+2×95，空气明敷/架空线路时其安全载流量为540A。
iii)选择电气设备
选择分配箱内开关为DZ20-630/3，其脱扣器整定电流值为Ir=630A,漏电保护器为DZ20L-630/4。
(5)、1号照明分箱至第1组照明灯具（高压汞灯)的开关箱的导线截面及分配箱内开关的选择
i）计算电流
高压汞灯
Kx=0。6，Cosφ=0。7，tgφ=1.02
Ijs=Kx×Pe×台数/（Ue×Cosφ)=0。6×1×1/(0。22×0。7)=3。9A
Ijs(1组灯具）=3。9A
该组中最大的开关箱电流Ijs=6。49A
两者中取大值Ijs=6。49A
ii）选择导线
选择BX—3×185+2×95,空气明敷/架空线路时其安全载流量为540A。
iii)选择电气设备
选择分配箱内开关为DZ20-630/3,其脱扣器整定电流值为Ir=630A，漏电保护器为DZ20L—630/4。
（6）、2号照明分箱至第1组照明灯具(高压汞灯）的开关箱的导线截面及分配箱内开关的选择
i)计算电流
高压汞灯
Kx=0。6，Cosφ=0。7，tgφ=1。02
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0。6×1×1/（0.22×0。7)=3.9A
Ijs(1组灯具)=3。9A
该组中最大的开关箱电流Ijs=6.49A
两者中取大值Ijs=6.49A
ii)选择导线
选择BX-3×185+2×95,空气明敷/架空线路时其安全载流量为540A。
iii)选择电气设备
选择分配箱内开关为DZ20-630/3，其脱扣器整定电流值为Ir=630A，漏电保护器为DZ20L—630/4。
（7)1号动力分箱进线及进线开关的选择
i)计算电流
Kx=0。7，Cosφ=0。9
Ijs=Kx×Pe/（1.732×Ue×Cosφ)=0。7×320/(1.732×0。38×0。9)=378。16A
该分箱下最大组线电流Ijs=486.20A
两者中取大值Ijs=486.20A
ii）选择导线
选择BX-3×185+2×95，空气明敷/架空线路时其安全载流量为540A。
iii）选择电气设备
选择分配箱内开关为DZ20—630/3,其脱扣器整定电流值为Ir=630A，漏电保护器为DZ20L—630/4。
（8）1号照明分箱进线及进线开关的选择
i）计算电流
Kx=0。7,Cosφ=0.9
Ijs=Kx×Pe/（1.732×Ue×Cosφ）=0.7×1/（1。732×0.38×0。9)=1.18A
该分箱下最大组线电流Ijs=6。49A
两者中取大值Ijs=6。49A
ii)选择导线
选择BX-3×185+2×95，空气明敷/架空线路时其安全载流量为540A。
iii）选择电气设备
选择分配箱内开关为DZ20—630/3，其脱扣器整定电流值为Ir=630A，，漏电保护器为DZ20L—630/4。
（9)2号照明分箱进线及进线开关的选择
i)计算电流
Kx=0.7，Cosφ=0。9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0。7×1/（1。732×0。38×0。9)=1.18A
该分箱下最大组线电流Ijs=6.49A
两者中取大值Ijs=6.49A
ii)选择导线
选择XV-3×10+2×10，空气明敷/架空线路时其安全载流量为57A.
iii）选择电气设备
选择分配箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir=16A，，漏电保护器为DZ15LE-40/3.
（10)1号干线导线截面及出线开关的选择
i)计算电流：
按导线安全载流量：
Kx=0。65，Cosφ=0.75
Ijs=Kx×ΣPe/(1.732×Ue×Cosφ）=0.65×322/（1.732×0。38×0.75）=424.01A
该干线下最大的分配箱电流Ijs=486.20A
由于该干线下有多个分配箱,所以最大电流需要乘以1.1的系数
选择的电流Ijs=486.20×1.1=534.82A
按允许电压降：
S=Kx×Σ（P×L)/C△U=0.65×963/(77×5）=1.626mm2
选择BX—3×185+2×95，空气明敷/架空线路时其安全载流量为540A.
ii）选择出线开关
1号干线出线开关选择DZ20-630/3,其脱扣器整定电流值为Ir=630A，，漏电保护器为DZ20L-630/4。
4、2号干线线路上导线截面及分配箱、开关箱内电气设备选择：
在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱,开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
（1）、螺旋钻孔机开关箱至螺旋钻孔机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx=1，Cosφ=0。7，tgφ=1.02
Ijs=Kx ×Pe/（1。732×Ue×Cosφ)=1×55/(1.732×0。38×0。7)=119。38A
ii）选择导线
选择BX-3×185+2×95，空气明敷/架空线路时其安全载流量为540A.室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
iii）选择电气设备
选择开关箱内隔离开关为DZ20-630/3 ，其脱扣器整定电流值为Ir=630A,，漏电保护器为DZ20L-630/4。
(2)、螺旋钻孔机开关箱至螺旋钻孔机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）：
i)计算电流
Kx=1，Cosφ=0。7,tgφ=1。02
Ijs=Kx ×Pe/（1。732×Ue×Cosφ）=1×55/（1.732×0。38×0。7）=119.38A
ii)选择导线
选择BX—3×185+2×95，空气明敷/架空线路时其安全载流量为540A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求.
iii）选择电气设备
选择开关箱内隔离开关为DZ20—630/3 ，其脱扣器整定电流值为Ir=630A,，漏电保护器为DZ20L—630/4。
(3)、螺旋钻孔机开关箱至螺旋钻孔机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1)：
i)计算电流
Kx=1，Cosφ=0。7，tgφ=1.02
Ijs=Kx ×Pe/(1。732×Ue×Cosφ）=1×55/(1.732×0。38×0。7)=119。38A
ii)选择导线
选择XV—3×35+2×16，空气明敷/架空线路时其安全载流量为124A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求.
iii）选择电气设备
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L—160/3.
（4）、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i）计算电流
Kx=1，Cosφ=0.7,tgφ=1.02
Ijs=Kx×Pe/(Ue×Cosφ)=1×1/(0。22×0。7）=6。49A
ii）选择导线
选择BX-3×185+2×95，空气明敷/架空线路时其安全载流量为540A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
iii）选择电气设备
选择开关箱内隔离开关为DZ20-630/3 ,其脱扣器整定电流值为Ir=630A，，漏电保护器为DZ20L-630/4。
(5)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i）计算电流
Kx=1，Cosφ=0。7，tgφ=1。02
Ijs=Kx×Pe/（Ue×Cosφ)=1×1/（0.22×0。7)=6.49A
ii)选择导线
选择XV-3×10+2×10,空气明敷/架空线路时其安全载流量为57A.室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii）选择电气设备
选择开关箱内隔离开关为DZ5—20/3 ，其脱扣器整定电流值为Ir=16A，，漏电保护器为DZ15LE—40/3。
（6）、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1)：
i)计算电流
Kx=1，Cosφ=0。7，tgφ=1.02
Ijs=Kx×Pe/（Ue×Cosφ)=1×1/(0.22×0。7）=6。49A
ii)选择导线
选择XV—3×10+2×10,空气明敷/架空线路时其安全载流量为57A.室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
iii）选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ,其脱扣器整定电流值为Ir=16A，，漏电保护器为DZ15LE—40/3。
（7)、2号动力分箱至第1组电机（螺旋钻孔机）的开关箱的导线截面及分配箱内开关的选择
i）计算电流
螺旋钻孔机
Kx=0。3，Cosφ=0。7，tgφ=1。02
Ijs= Kx ×Pe ×台数/（1。732×Ue×Cosφ)=0。3×55×1/(1。732×0。38×0。7）=35.81A
Ijs（1组电机）=35.81A
该组中最大的开关箱电流Ijs=119.38A
两者中取大值Ijs=119.38A
ii）选择导线
选择BX—3×185+2×95，空气明敷/架空线路时其安全载流量为540A。
iii）选择电气设备
选择分配箱内开关为DZ20-630/3,其脱扣器整定电流值为Ir=630A,漏电保护器为DZ20L—630/4。
（8)、3号动力分箱至第1组电机（螺旋钻孔机)的开关箱的导线截面及分配箱内开关的选择
i)计算电流
螺旋钻孔机
Kx=0.3，Cosφ=0.7，tgφ=1。02
Ijs= Kx ×Pe ×台数/(1。732×Ue×Cosφ)=0.3×55×1/(1。732×0.38×0。7)=35。81A
Ijs(1组电机）=35.81A
该组中最大的开关箱电流Ijs=119.38A
两者中取大值Ijs=119.38A
ii)选择导线
选择XV—3×35+2×16，空气明敷/架空线路时其安全载流量为124A.
iii）选择电气设备
选择分配箱内开关为DZ10—250/3,其脱扣器整定电流值为Ir=200A，漏电保护器为DZ20L—160/3.
(9）、4号动力分箱至第1组电机(螺旋钻孔机)的开关箱的导线截面及分配箱内开关的选择
i）计算电流
螺旋钻孔机
Kx=0。3，Cosφ=0。7，tgφ=1.02
Ijs= Kx ×Pe ×台数/（1。732×Ue×Cosφ)=0.3×55×1/（1。732×0.38×0。7）=35.81A
Ijs(1组电机)=35。81A
该组中最大的开关箱电流Ijs=119.38A
两者中取大值Ijs=119。38A
ii)选择导线
选择XV—3×35+2×16，空气明敷/架空线路时其安全载流量为124A。
iii)选择电气设备
选择分配箱内开关为DZ10—250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ20L—160/3.
(10)、3号照明分箱至第1组照明灯具（高压汞灯)的开关箱的导线截面及分配箱内开关的选择
i)计算电流
高压汞灯
Kx=0。6，Cosφ=0.7,tgφ=1.02
Ijs=Kx×Pe×台数/（Ue×Cosφ)=0.6×1×1/（0。22×0。7)=3。9A
Ijs(1组灯具）=3.9A
该组中最大的开关箱电流Ijs=6。49A
两者中取大值Ijs=6.49A
ii）选择导线
选择BX-3×185+2×95，空气明敷/架空线路时其安全载流量为540A.
iii)选择电气设备
选择分配箱内开关为DZ20—630/3，其脱扣器整定电流值为Ir=630A，漏电保护器为DZ20L-630/4。
（11)、4号照明分箱至第1组照明灯具(高压汞灯）的开关箱的导线截面及分配箱内开关的选择
i）计算电流
高压汞灯
Kx=0.6，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe×台数/（Ue×Cosφ）=0。6×1×1/（0.22×0。7）=3.9A
Ijs（1组灯具）=3.9A
该组中最大的开关箱电流Ijs=6.49A
两者中取大值Ijs=6.49A
ii）选择导线
选择XV-3×35+2×16,空气明敷/架空线路时其安全载流量为124A。
iii）选择电气设备
选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，漏电保护器为DZ20L-160/3.
（12)、5号照明分箱至第1组照明灯具(高压汞灯)的开关箱的导线截面及分配箱内开关的选择
i)计算电流
高压汞灯
Kx=0.6，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe×台数/(Ue×Cosφ）=0.6×1×1/（0。22×0.7)=3.9A
Ijs（1组灯具）=3。9A
该组中最大的开关箱电流Ijs=6。49A
两者中取大值Ijs=6.49A
ii)选择导线
选择XV—3×35+2×16，空气明敷/架空线路时其安全载流量为124A。
iii）选择电气设备
选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，漏电保护器为DZ20L-160/3。
（13）2号动力分箱进线及进线开关的选择
i)计算电流
Kx=0.7，Cosφ=0.9
Ijs=Kx×Pe/（1.732×Ue×Cosφ)=0.7×55/（1。732×0.38×0。9）=65A
该分箱下最大组线电流Ijs=119.38A
两者中取大值Ijs=119。38A
ii)选择导线
选择XV—3×35+2×16，空气明敷/架空线路时其安全载流量为124A.
iii）选择电气设备
选择分配箱内开关为DZ10—250/3，其脱扣器整定电流值为Ir=200A,,漏电保护器为DZ20L—160/3。
(14)3号动力分箱进线及进线开关的选择
i）计算电流
Kx=0.7,Cosφ=0.9
Ijs=Kx×Pe/(1。732×Ue×Cosφ)=0.7×55/（1。732×0。38×0。9）=65A
该分箱下最大组线电流Ijs=119。38A
两者中取大值Ijs=119.38A
ii）选择导线
选择XV—3×35+2×16，空气明敷/架空线路时其安全载流量为124A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L—160/3。
（15)4号动力分箱进线及进线开关的选择
i)计算电流
Kx=0。7，Cosφ=0。9
Ijs=Kx×Pe/（1。732×Ue×Cosφ）=0。7×55/(1.732×0.38×0。9）=65A
该分箱下最大组线电流Ijs=119.38A
两者中取大值Ijs=119.38A
ii)选择导线
选择XV-3×35+2×16，空气明敷/架空线路时其安全载流量为124A.
iii）选择电气设备
选择分配箱内开关为DZ10—250/3，其脱扣器整定电流值为Ir=200A,，漏电保护器为DZ20L-160/3。
(16)3号照明分箱进线及进线开关的选择
i）计算电流
Kx=0。7,Cosφ=0。9
Ijs=Kx×Pe/（1。732×Ue×Cosφ)=0.7×1/（1.732×0.38×0.9)=1.18A
该分箱下最大组线电流Ijs=6.49A
两者中取大值Ijs=6。49A
ii)选择导线
选择XV-3×10+2×10，空气明敷/架空线路时其安全载流量为57A.
iii）选择电气设备
选择分配箱内开关为DZ5—20/3，其脱扣器整定电流值为Ir=16A，，漏电保护器为DZ15LE-40/3。
(17)4号照明分箱进线及进线开关的选择
i)计算电流
Kx=0.7,Cosφ=0.9
Ijs=Kx×Pe/(1。732×Ue×Cosφ)=0。7×1/(1.732×0。38×0。9）=1.18A
该分箱下最大组线电流Ijs=6。49A
两者中取大值Ijs=6。49A
ii）选择导线
选择XV—3×35+2×16，空气明敷/架空线路时其安全载流量为124A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A,，漏电保护器为DZ20L-160/3。
(18)5号照明分箱进线及进线开关的选择
i)计算电流
Kx=0。7,Cosφ=0.9
Ijs=Kx×Pe/(1。732×Ue×Cosφ）=0。7×1/（1。732×0。38×0。9)=1。18A
该分箱下最大组线电流Ijs=6.49A
两者中取大值Ijs=6.49A
ii）选择导线
选择XV—3×35+2×16,空气明敷/架空线路时其安全载流量为124A.
iii)选择电气设备
选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，,漏电保护器为DZ20L—160/3。
（19)2号干线导线截面及出线开关的选择
i)计算电流：
按导线安全载流量：
Kx=0。65，Cosφ=0.75
Ijs=Kx×ΣPe/（1.732×Ue×Cosφ)=0.65×168/（1。732×0.38×0.75）=221.22A
该干线下最大的分配箱电流Ijs=119。38A
由于该干线下有多个分配箱,所以最大电流需要乘以1.1的系数
选择的电流Ijs=221.22×1。1=243。35A
按允许电压降：
S=Kx×Σ（P×L)/C△U=0。65×1794/（77×5)=3。029mm2
选择XV-3×50+2×25,空气明敷/架空线路时其安全载流量为158A.
ii)选择出线开关
2号干线出线开关选择DZ10-250/3，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-160/3。
5、3号干线线路上导线截面及分配箱、开关箱内电气设备选择：
在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备.分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2.
（1）、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx=1,Cosφ=0。4，tgφ=2.29
Ijs=Kx×Pe/(Ue×Cosφ)=1×6.62/（0。38×0。4)=43。54A
ii）选择导线
选择XV-3×10+2×10，空气明敷/架空线路时其安全载流量为57A.室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ15—63/3 ,其脱扣器整定电流值为Ir=49A,，漏电保护器为DZ15LE—100/3。
(2）、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1）:
i）计算电流
Kx=1,Cosφ=0.4，tgφ=2。29
Ijs=Kx×Pe/(Ue×Cosφ)=1×6。62/（0.38×0。4)=43。54A
ii)选择导线
选择XV-3×10+2×10,空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii）选择电气设备
选择开关箱内隔离开关为DZ15—63/3 ，其脱扣器整定电流值为Ir=49A，，漏电保护器为DZ15LE—100/3.
（3）、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1）:
i）计算电流
Kx=1，Cosφ=0.4,tgφ=2。29
Ijs=Kx×Pe/（Ue×Cosφ)=1×6.62/(0。38×0。4）=43。54A
ii）选择导线
选择XV—3×10+2×10，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
iii）选择电气设备
选择开关箱内隔离开关为DZ15-63/3 ,其脱扣器整定电流值为Ir=49A，，漏电保护器为DZ15LE-100/3。
(4）、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1)：
i）计算电流
Kx=1，Cosφ=0。7，tgφ=1。02
Ijs=Kx×Pe/(Ue×Cosφ)=1×1/(0.22×0.7）=6。49A
ii)选择导线
选择XV-3×35+2×16，空气明敷/架空线路时其安全载流量为124A.室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii）选择电气设备
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L—160/3。
(5)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe/（Ue×Cosφ）=1×1/(0.22×0。7）=6。49A
ii）选择导线
选择XV-3×35+2×16，空气明敷/架空线路时其安全载流量为124A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii）选择电气设备
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-160/3。
（6)、6号动力分箱至第1组电机(交流电焊机）的开关箱的导
