电力系统分析试题及参考.doc

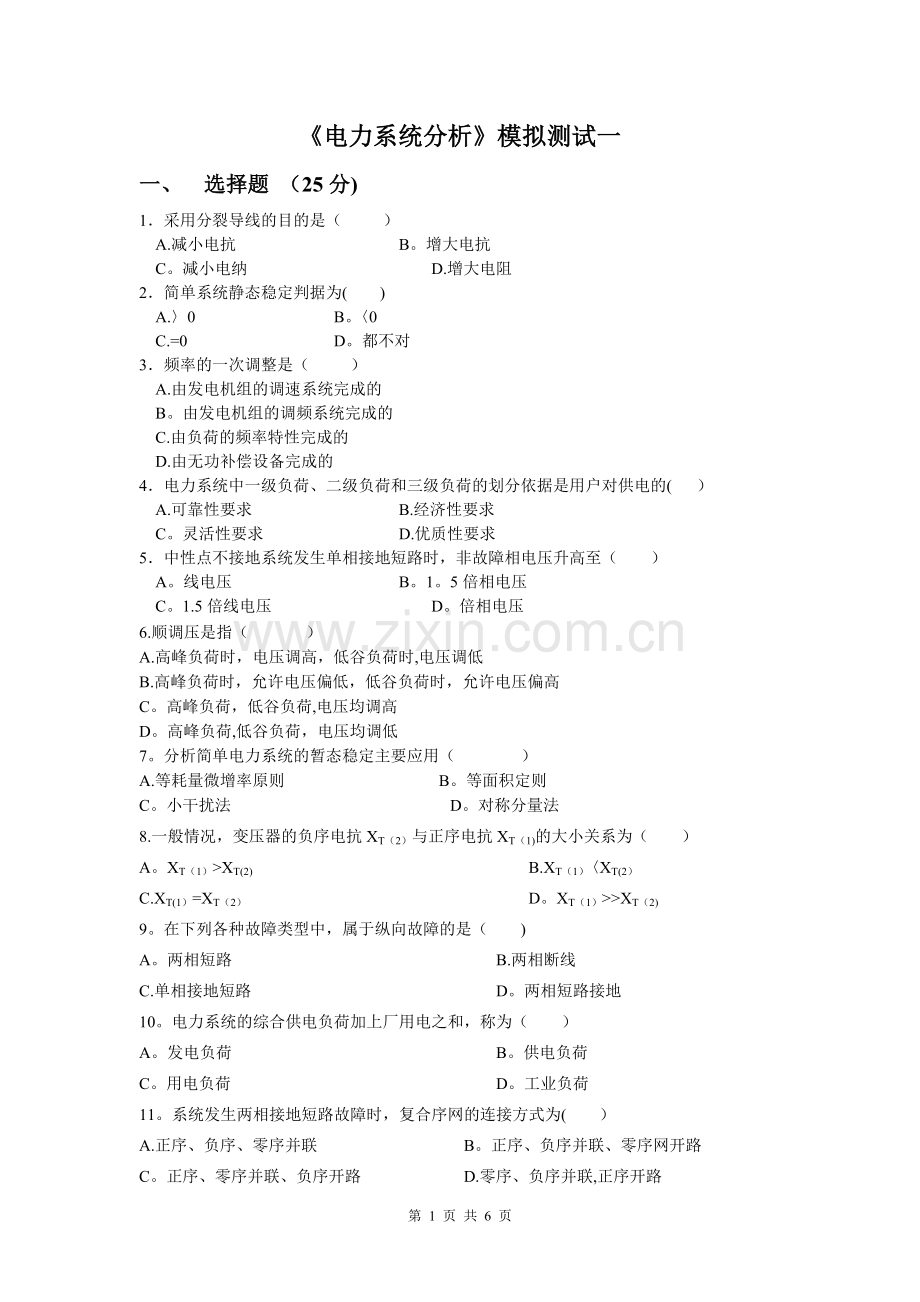

电力系统分析模拟测试一一、 选择题 （25分)1采用分裂导线的目的是（ ）A.减小电抗B。增大电抗C。减小电纳D.增大电阻2简单系统静态稳定判据为( )A.0B。0C.=0D。都不对3频率的一次调整是（ ）A.由发电机组的调速系统完成的B。由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的4电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的( ）A.可靠性要求B.经济性要求C。灵活性要求D.优质性要求5中性点不接地系统发生单相接地短路时，非故障相电压升高至（ ）A。线电压B。1。5倍相电压C。1.5倍线电压D。倍相电压6.顺调压是指（ ）A.高峰负荷时，电压调高，低谷负荷时,电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C。高峰负荷，低谷负荷,电压均调高D。高峰负荷,低谷负荷，电压均调低7。分析简单电力系统的暂态稳定主要应用（ ）A.等耗量微增率原则 B。等面积定则C。小干扰法 D。对称分量法8.一般情况，变压器的负序电抗XT（2）与正序电抗XT（1)的大小关系为（）A。XT（1）XT(2)B.XT（1）XT(2）C.XT(1）=XT（2）D。XT（1）XT（2)9。在下列各种故障类型中，属于纵向故障的是（)A。两相短路B.两相断线C.单相接地短路D。两相短路接地10。电力系统的综合供电负荷加上厂用电之和，称为（）A。发电负荷B。供电负荷C。用电负荷D。工业负荷11。系统发生两相接地短路故障时，复合序网的连接方式为(）A.正序、负序、零序并联B。正序、负序并联、零序网开路C。正序、零序并联、负序开路D.零序、负序并联,正序开路12.系统发生单接地短路故障时，复合序网的连接方式为（)A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D。零序、负序并联，正序开路13。无零序电流分量的不对称短路是（）A.三相短路B.两相短路C。单相接地短路D。两相短路接地14。在电力系统的下列接线方式中,属于有备用接线的是（）A.两端供电网B.单回路干线式C.单回路放射式接线D。单回路链式接线15。用牛顿拉夫逊法进行潮流迭代计算，修正方程求解的是( ）。A。线路功率B。节点注入功率C.节点电压新值D。节点电压修正量16同步发电机，三种电势、E、E之间的大小关系为( ）A E EB E EC E ED E E17。输电线路的正序阻抗与负序阻抗相比，其值要（ )A。大 B。小C。相等 D。都不是18电力系统中发生概率最多的短路故障是( ）A三相短路B两相短路C两相短路接地D单相接地短路19在电力系统潮流计算中，PV节点的待求量是( )AQ、BP、QCV、DP、V20中性点经消弧线圈接地的运行方式，在实践中一般采用（ ）A欠补偿B过补偿C全补偿D恒补偿21应用小干扰法分析系统静态稳定，计及阻尼系数作用时,系统稳定的条件是（）AD0SEq0BD0SEq0CD0SEq0DD0SEq022减小输电线路有功损耗可通过（ ）A。增大线路有功功率B.增大线路无功功率C.提高线路两端电压D。增大输电线路电阻23用功率和阻抗表示的电压降落纵分量的表达式为( ）A.B.C。D.24.中性点不接地系统中发生单相接地时，接地点有电流流过,电流的通路是（ )A.变压器、输电线 B。发电机C.输电线、中性点 D.输电线路和线路对地电容25。有备用电源接线方式的优、缺点是（ ）A。可靠性高、电压高B.可靠性高，造价低C.可靠性高，造价高D。可靠性低,造价高二、 填空题(15分）26在计算机潮流计算的三类节点中，数量最多的一类节点是 。27在标么制中，只需选定两个基准值，常选的是电压和 。28电力系统运行的基本要求有可靠性、优质性和 。29电能质量是指电压质量、波形质量和 。30输电线路的正序阻抗与负序阻抗大小通常 。31。 根据正序等效定则，单相短路的附加阻抗为 。32. 输电线路的电气参数有电阻、电抗、电导和 .33。 输在电力系统中，单相接地短路可以简记为f(1）,三相短路可简记为 ,两相短路可以简记为 ,两相接地短路可简记为 。34。 一台变压器将两电力网络相连,其额定电压为121/220，则它是 变压器。35。潮流计算中，PQ节点待求的物理量是该节点的电压幅值和 。36.同步发电机派克变换是将定子a，b,c三相电磁量变换到与转子同步旋转的 坐标系上。37在我国110KV及以上的系统中,中性点的运行方式一般采用 。38如果一条支路的阻抗为2+5j，则它是 性。39耗量特性曲线上某一点切线的斜率为 。40潮流计算中，PV节点待求的物理量是该节点的无功功率Q和 .三、 简答题（25分）41。电力系统的定义是什么？电力系统、动力系统和电力网有何区别？42。为什么必须进行电压调整?电压调整的目标是什么？43。列出五种提高电力系统暂态稳定性的措施。44.试写出派克变换矩阵P45。试写出发生两相短路（a相为特殊相，b、c相短路）的边界条件和对称分量形式。四、 计算题(35分)46. 下图所示的一简单电力系统，由发电机G经过电力线路L供给负荷D。已知发电机的额定容量为SGN25。MVA，端电压为10。5kV,电力线路L的阻抗ZL0.05+j0.2.求负荷的端电压UD和发电机的输出功率。47。 设三相电流的瞬时值分别为(1) (2) 求经park变换后的电流、.48、写出发生两相接地短路（a相为特殊相)的三序电压平衡方程和边界条件,并画出复合序网图。49.电力网络接线如图所示。当在f点发生a相短路时，求短路起始瞬间故障处的各序电气量及其各相量。 各元件参数:L : 答案:1. A2. A3. A4. A5. A6. B7. B8. C9. D10. A11. A12. A13. B14. A15. C16. A17. C18. D19. A20. B21. D22. C23. A24. D25. C26. PQ节点27. 功率28. 经济性29. 频率质量30. 相等31. Z(2）+Z(0）32. 电纳33. f(3 ） f（2） f（1，1)34. 升压35. 电压相位36. d，q,037. 中性点直接接地方式38. 感39. 耗量微增率40. 电压相位41. 答：电力系统就是有大量发电机、变压器、电力线路何负荷组成的旨在生产、传输、分配何消费电能的各种电气设备按一定的方式连成的整体.动力系统不但包括电力系统，还包括发电厂的动力设备,如水电厂的水轮机、水库等等。电力网是电力系统中传输何分配电能的部分.由此可见，动力系统包括电力系统,而电力系统又包括电力网。42. 答：各种电气设备都是按额定电压设计和制造的，只有在额定电压下运行，电气设备才能获得最佳的效益和性能。电压如果偏离额定值，轻则影响经济效益，重则危及设备安全。电压调整的目标是使各类用户的电压保持在规定的允许偏移范围内。43. 解：快速切除故障、强行励磁、自动重合闸、强行串联电容补偿、电气制动、快关气门和连锁切机。(上述任意五种）44. 解：45. 解:边界条件为对称分量形式为46. 解：取UG为参考量,即UG10。50，则47. 解：（1）(2）48. 解：三序电压平衡方程为边界条件为复合序网图为49. 解：(1）计算各序网络的等值参数。选取，选取各段的平均电压，计算各元件参数的电抗标幺值（略），并画出各序网等值电路图： 正序网络负序网络 零序网络各序网路的等值参数为：（2）计算各序电气量及各相量故障处各相电流、电压故障处各相电流、电压的有名值 ; 第 6 页 共 6 页
