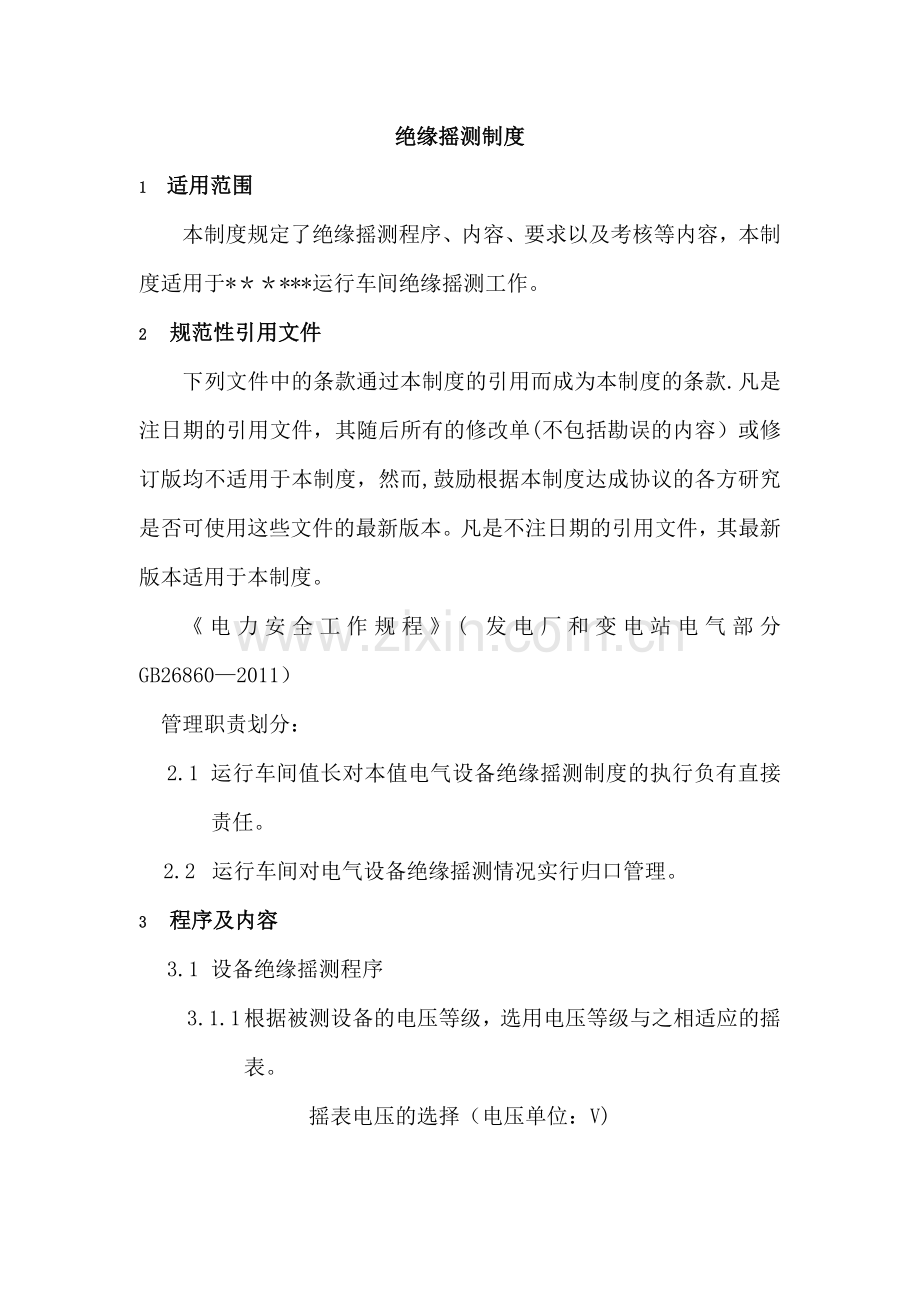

1、绝缘摇测制度1 适用范围本制度规定了绝缘摇测程序、内容、要求以及考核等内容,本制度适用于*运行车间绝缘摇测工作。2 规范性引用文件下列文件中的条款通过本制度的引用而成为本制度的条款.凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本制度,然而,鼓励根据本制度达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本制度。 电力安全工作规程(发电厂和变电站电气部分 GB268602011)管理职责划分:2.1 运行车间值长对本值电气设备绝缘摇测制度的执行负有直接责任。2.2 运行车间对电气设备绝缘摇测情况实行归口管理。3 程序及内容3

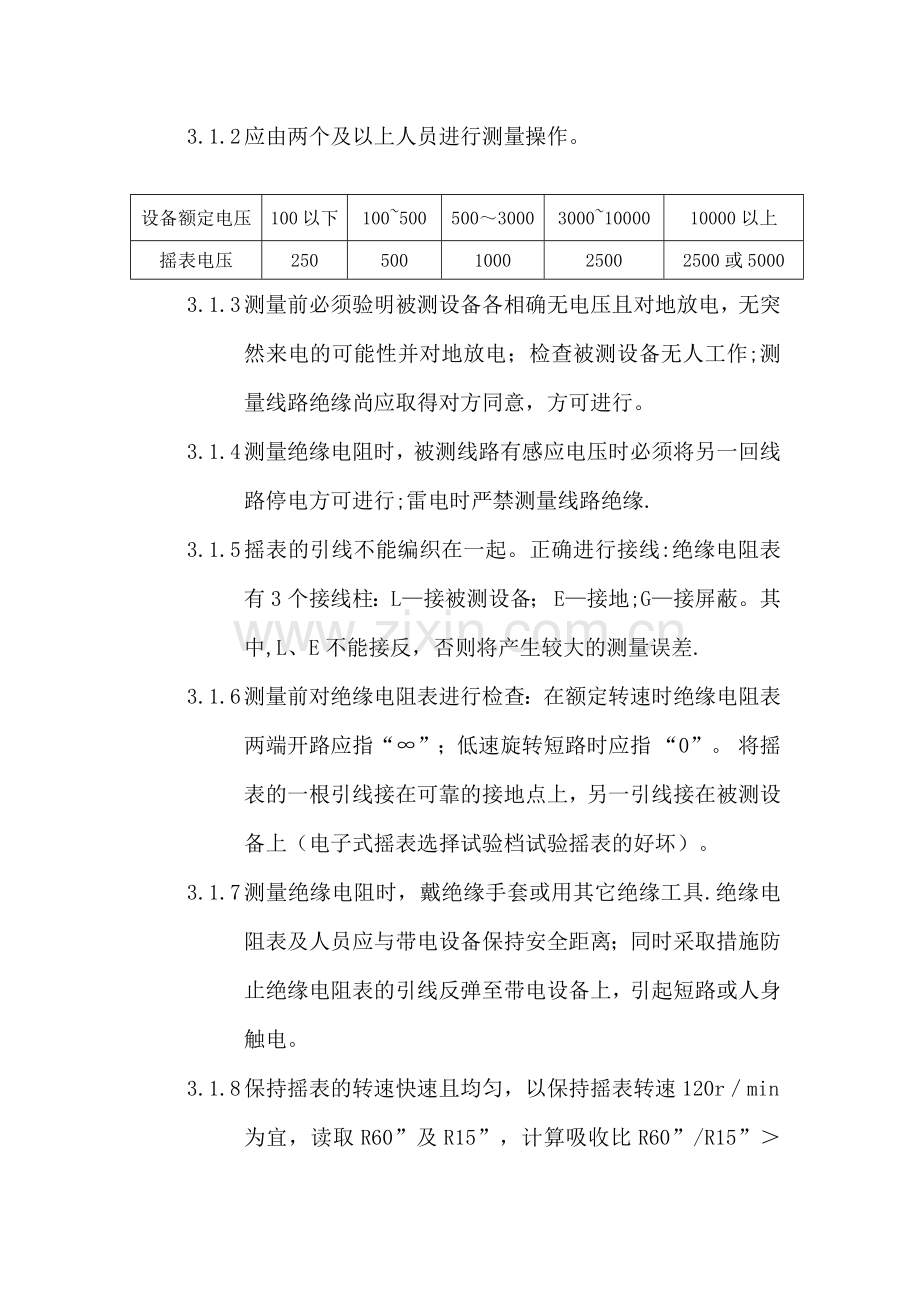

2、.1 设备绝缘摇测程序3.1.1 根据被测设备的电压等级,选用电压等级与之相适应的摇表。摇表电压的选择(电压单位:V)设备额定电压100以下100500500300030001000010000以上摇表电压250500100025002500或50003.1.2 应由两个及以上人员进行测量操作。3.1.3 测量前必须验明被测设备各相确无电压且对地放电,无突然来电的可能性并对地放电;检查被测设备无人工作;测量线路绝缘尚应取得对方同意,方可进行。3.1.4 测量绝缘电阻时,被测线路有感应电压时必须将另一回线路停电方可进行;雷电时严禁测量线路绝缘.3.1.5 摇表的引线不能编织在一起。正确进行接线:
3、绝缘电阻表有3个接线柱:L接被测设备; E接地;G接屏蔽。其中,L、E不能接反,否则将产生较大的测量误差.3.1.6 测量前对绝缘电阻表进行检查:在额定转速时绝缘电阻表两端开路应指“”;低速旋转短路时应指 “0”。 将摇表的一根引线接在可靠的接地点上,另一引线接在被测设备上(电子式摇表选择试验档试验摇表的好坏)。3.1.7 测量绝缘电阻时,戴绝缘手套或用其它绝缘工具.绝缘电阻表及人员应与带电设备保持安全距离;同时采取措施防止绝缘电阻表的引线反弹至带电设备上,引起短路或人身触电。3.1.8 保持摇表的转速快速且均匀,以保持摇表转速120rmin为宜,读取R60”及R15”,计算吸收比R60”/R
4、15”1.3。3.1.9 测试完毕应先撤测试线,后停止摇动摇表。以防止电气设备向摇表反充电导致摇表损坏.3.1.10 对被测设备放电,防止静电伤人.做好绝缘摇测记录.3.2 绝缘摇测内容3.2.1 发电机摇测绝缘内容:3.2.1.1 在发电机大、小修后或一次回路检修过后,应由检修人员负责测量发电机定子、转子、测温元件、轴承及汇水管的绝缘是否合格,并向运行人员交底。要求如下:不同条件下测得的绝缘电阻值应换算到前一次相同条件下的测量值。其值不得低于前一次的1/31/5倍。各相绝缘电阻值的差异倍数不得大于2,极化指数(10min与1min值之比)不小于2。3.2.1.2 同温度下的绝缘电阻值用下列公
5、式进行换算:Rt=R752(75t)/10其中Rt为t时的绝缘电阻值R75为75时的绝缘电阻值。3.2.1.3 发电机转子绕组用500V摇表测量绝缘电阻,1min的绝缘电阻不得低于10M(25时值)。3.2.1.4 设备温度每升高约10,其绝缘电阻值约降低一半,当极化指数不小于2时,表示设备较为干净和干燥。3.2.1.5 发电机内所有测温元件的对地绝缘用500V摇表测量,冷态时其值不应低于1M。3.2.1.6 若某一测量对象的绝缘电阻值不满足上述要求时,应采取措施加以恢复.若一时不能恢复,发电机能否投入运行,应由总工程师决定。3.2.1.7 发电机停机超过三天或一次回路有检修工作、做过安措时,
6、在机组投入运行前,必须测量发电机定子绝缘电阻,范围包括发电机定子线圈、励磁变高压侧、主变低压侧及高厂变高压侧,以保证在发变组一次系统中无短路接地现象(测量时发变组应处冷备用状态,机端各PT及发电机中性点PT退出):3.2.1.8 用发电机专用水摇表(2500V)测得的定子绕组绝缘电阻值与前一次相同条件(通水或不通水)下测得值接近,一般不得低于前一次测量值的1/3。当测得的数据较前几次明显偏小时,必须查明原因后方可升压并网.3.2.2 变压器摇测绝缘内容。3.2.2.1 测量变压器绝缘电阻时,对于额定电压在10kV及以上者用2500V摇表摇测,其电阻值一般每千伏不小于1M;电压在400V及以下者
7、用500V摇表摇测,其值不小于0。5 M。3.2.2.2 厂用低压干式变压器的绝缘电阻值规定:高压低压及地绝缘电阻值不小于300 M;低压地绝缘电阻值不小于100 M。对于干式变压器允许运行的最低绝缘电阻值为2 M/kV(1min25时的读数)。3.2.2.3 中性点接地的变压器,测绝缘时应将接地点断开,测量完毕后再恢复。3.2.2.4 变压器测量绝缘电阻前后应注意对地放电。3.2.2.5 对于绝缘电阻值不符合要求的变压器,应及时汇报并由检修处理后方可投入运行。3.2.3 电机摇测绝缘内容3.2.3.1 10kV电动机应用2500V的摇表测量绝缘电阻,其数值不小于10M。电压等级为380V的交
8、流电动机及直流电动机的定子、转子应用500V的摇表测量绝缘电阻,其数值不小于0。5M.3.2.3.2 电动机有下列情况之一者在投运前必须测量绝缘:3.2.3.2.1 电动机电气一次回路检修过或做过安全措施。3.2.3.2.2 电动机有受潮或异常运行现象。3.2.3.2.3 电动机长期停用一个月及以上.3.2.3.2.4 停电时间达到七天以上的电动机,送电前必须测量绝缘电阻。若电动机的工作环境较差,停电时间达到五天者,送电前必须测量绝缘电阻。3.2.3.2.5 处于备用状态的电动机,必须定期测量绝缘电阻,每月至少测量两次.3.2.3.2.6 处于备用状态的电动机测量绝缘电阻时,应通知值长、相关专
9、业运行主值,在得到上述人员的同意并由各有关人员作好有关措施后方可进行测量。测量绝缘电阻合格后必须将电动机恢复到原来的运行状态,并汇报值长、相关专业运行主值。3.2.3.2.7 10kV高压电动机的绝缘电阻,在相同的环境及温度下测量,如本次测量低于上一次测量值的1/31/5倍时,应检查原因,并必须测量吸收比R60/R151.3。3.2.3.3 对于绝缘电阻不合格的电动机,应查明原因并通知检修人员处理,特殊情况下需紧急投运的应经总工批准。3.2.4 母线摇测绝缘内容:3.2.4.1 发电机出口母线绝缘及GIS母线绝缘电阻,其值不低于50M.发电机封闭母线一般连同发电机、主变低压侧、厂变高压侧一起测量绝缘电阻,其值应符合发电机绝缘电阻值的要求.3.2.4.2 一般母线的绝缘电阻不应低于1M/kV。4 检查与考核内容4.1 无故拖延或不按规定周期及内容进行绝缘摇测。4.2 绝缘摇测不符合程序造成设备损坏或人员伤亡。4.3 绝缘摇测不符合程序造成绝缘摇测误差的。4.4 绝缘摇测完毕未做记录,未汇报值长及运行主值。4.5 绝缘摇测不合格,未做措施或未得总工批准而进行启动设备的追究设备启动者及相关人员的责任。5 附则5.1 本制度由运行车间负责解释。
