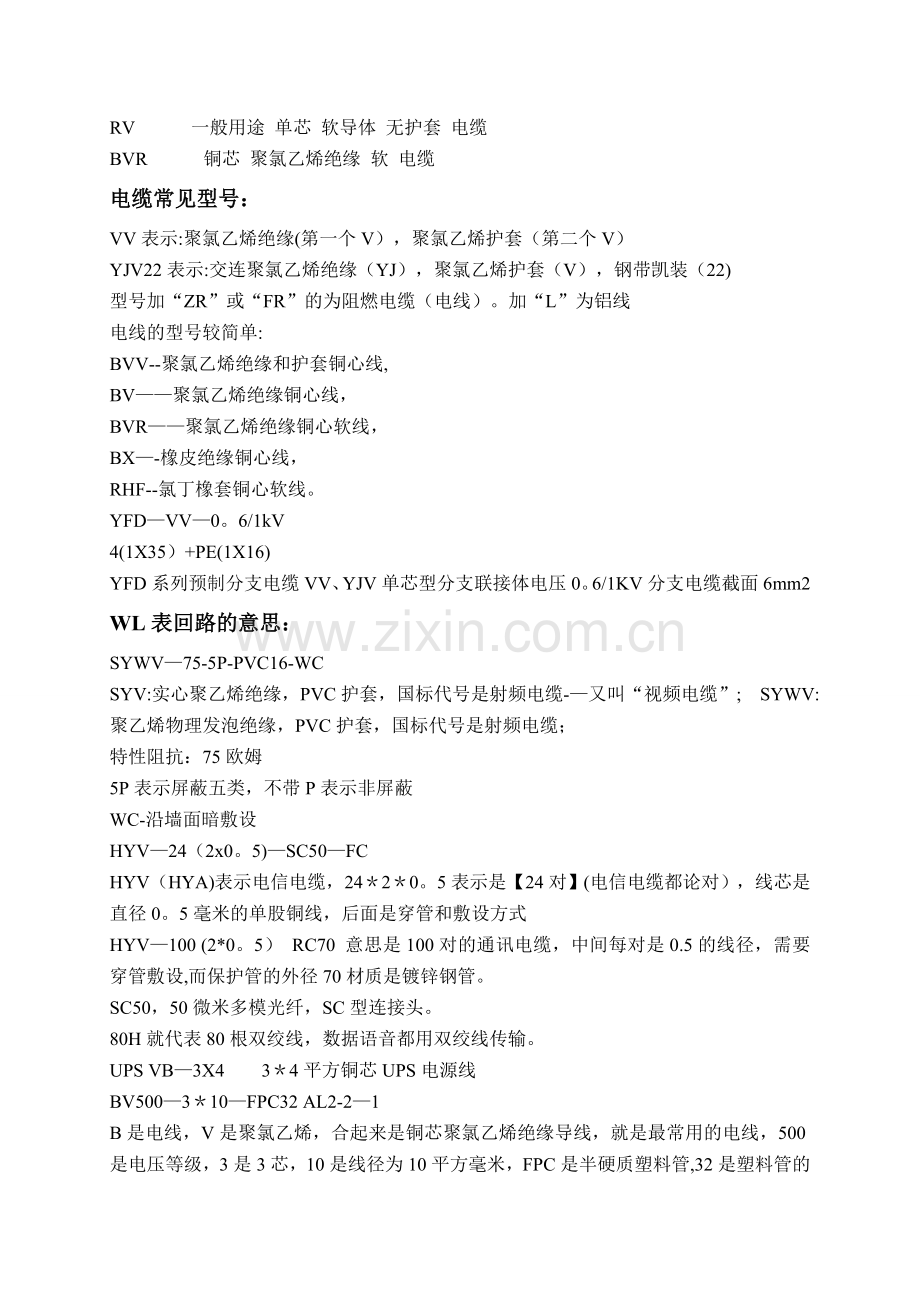

水电安装基础知识一、电气图中符号意思电气图中AP、AL、 ALE、 AT 、AW意思： AP-动力配电箱，AL照明配电箱，ALE-应急照明配电箱，AT-双电源切换箱，AW-电表箱.很多设计院是按这个来给配电箱分类的，在前面加数字表示楼层，后面加数字表示序号 建筑水电安装中BV-3X10PVC25WCCC/MR是什么意思： BV（塑料铜芯线)3X10（3根10平方毫米的电线)PVC25(用PVC管，管径是25即1寸）-WC（敷设方式-沿墙敷设）-CC（敷设方式-沿地敷设）-MR在金属线槽内敷设 ZR-BV3*4CT ZR表示阻燃；BV表示塑料铜芯线；3*4表示3根4平方的线；CT表示敷设方式为电缆桥架敷设。 PC20WC,CC PC20表示材质为管径为20的塑料管；WC表示敷设方式为暗敷设在墙内；CC表示敷设方式为暗敷设在顶板内. 1、 NHBV-7x6 SC32 CE WE 2、 NHBVR21。5SC15-CE WE 1 耐火铜芯电线7根6MM2的穿在DN32的钢管内沿顶板和沿墙暗敷设。 2. 耐火铜芯软线2根1.5MM2的穿在DN15的钢管内沿顶板和墙内暗敷设。 Sc：直径为*的焊接钢管敷设 CE沿顶板面明敷设 CC沿顶板面暗敷设 WE-沿墙面明敷设 WC-沿墙面暗敷设 WE/FC:沿墙面敷设/暗敷在地面内 BV32.5JDG20，SRWC,CE是什么意思 BV32.5 硬铜芯聚氯乙烯绝缘电线3跟 JDG20 紧定式镀锌薄壁电线管DN20 SR 沿钢锁敷设 WC 墙内暗敷设 CE 沿天棚或顶板面敷设 BV 一般用途 单芯 硬导体 无护套 电缆 RV 一般用途 单芯 软导体 无护套 电缆 BVR 铜芯 聚氯乙烯绝缘 软 电缆电缆常见型号： VV表示:聚氯乙烯绝缘(第一个V），聚氯乙烯护套（第二个V） YJV22表示:交连聚氯乙烯绝缘（YJ），聚氯乙烯护套（V），钢带凯装（22) 型号加“ZR”或“FR”的为阻燃电缆（电线）。加“L”为铝线 电线的型号较简单: BVV-聚氯乙烯绝缘和护套铜心线, BV聚氯乙烯绝缘铜心线， BVR聚氯乙烯绝缘铜心软线， BX-橡皮绝缘铜心线， RHF-氯丁橡套铜心软线。 YFDVV0。6/1kV 4(1X35）+PE(1X16) YFD系列预制分支电缆VV、YJV单芯型分支联接体电压0。6/1KV分支电缆截面6mm2WL表回路的意思：SYWV75-5P-PVC16-WCSYV:实心聚乙烯绝缘，PVC护套，国标代号是射频电缆-又叫“视频电缆”; SYWV:聚乙烯物理发泡绝缘，PVC护套，国标代号是射频电缆； 特性阻抗：75欧姆 5P表示屏蔽五类，不带P表示非屏蔽WC-沿墙面暗敷设 HYV24（2x0。5)SC50FC HYV（HYA)表示电信电缆，2420。5表示是【24对】(电信电缆都论对），线芯是直径0。5毫米的单股铜线，后面是穿管和敷设方式 HYV100 (2*0。5） RC70 意思是100对的通讯电缆，中间每对是0.5的线径，需要穿管敷设,而保护管的外径70材质是镀锌钢管。SC50，50微米多模光纤，SC型连接头。 80H就代表80根双绞线，数据语音都用双绞线传输。 UPS VB3X4 34平方铜芯UPS电源线 BV500310FPC32 AL2-21 B是电线，V是聚氯乙烯，合起来是铜芯聚氯乙烯绝缘导线，就是最常用的电线，500是电压等级，3是3芯，10是线径为10平方毫米，FPC是半硬质塑料管,32是塑料管的外径为32毫米。AL2-2-1是配电箱和回路编号。 AXB3LE32 C16/29,30mA,这个是开关型号，后面是BV线，2。5平方毫米,3芯，穿20的塑料管（p)，FC是沿地暗敷.墙壁按钮开关距离地面控制在1。21。4米之间 一般为1.3米；.距门口0.15-0。2米，拉线开关距地23米，层高小于3M，拉线开关距顶板不小于1米，拉线出口垂直向下。 普通插座的距地0.3米；厨房,或卫生间的插座一般距地1.4米；空调插座一般距地1。8米，托儿所、幼儿园、小学等儿童活动场所插座距地不低于1.8米。 配电箱离地一般在1。8米左右 安装消防箱的时候，消火栓栓口一般离箱底为120-140mm，所以消防箱的安装底高度一般为:960mm-980mm。二、了解基本知识1、 施工前一定要有电气（强电、弱电）、给排水设计施工图。2、 严禁将导线五任何保护的直接敷设在墙内、地坪内、地板下或天棚上.3、 不同电压,不同回路，不同信号的线路严禁穿在同一穿线管内。4、 灯具的安装应在油漆完成后进行。在砖混结构上安装灯具，严禁使用木楔，应用吊钩、螺栓或膨胀螺栓等。固定灯具的螺栓（或螺钉）不应少于2个。灯具不可安装在可燃构件上。5、 灯和电气设备的开关务必安装在“相线”上（即控制相线），否则开关关掉后，灯关及电气设备上仍带电，易引起触电事件。6、 用电系统有两种保护方式：接地保护和接零保护，我国目前一般采取的是接地保护方式。主义，同意系统中，严禁同时采取两种保护方式，否则会造成安全事故。7、 禁止在床头使用移动开关.如果灯具是使用螺口灯头，则螺口灯头的中心簧舌应接控制相线.8、 各线路接口处应光滑、连板链接应牢固.电源进线盒接口盒部位应加保护圈（锁紧螺母）保护。9、 为了将来导线的更新和维护，埋在墙、地下或天棚的穿线管，其转弯处弯头的弧度（及冷弯半径）应是穿线管直径的510倍。10、 禁止在穿线管内连接导线,即若导线长度不够需接长时，导线的接头处不能在穿线管内，一般应在开关、插座、灯头盒等接线盒内接线。11、 穿线管应选择一定的大小(粗细），不但要能使导线穿的进，而且要留有足够的空隙,使导线在通过大电流时产生的热量能散发掉。一般导线的截面积与穿线管截面积之比为1/3-1/2。严禁导线把穿线管堵实。12、 给水管可采用PP-R管、铜管等。13、 暗敷给水管道必须严格检查所有连接部位是否安装紧密、牢固、走向正确，再做水压试验,试水一段时间后可隐埋。试压指数一般为0。8mpa1。0mpa之间适宜。14、 排水管横向管道应有一定坡度,承插口连接严密，确保无渗漏.固定管道的支架、吊卡间距合理、牢固。15、 卫生器具的安装位置应准确，支、托架安装平整、牢固。地漏应安装在地面最低点，且凹入地面5mm。坐便器与地面或管口的连接密封用油泥或硅胶，不宜使用水泥，水泥会膨胀造成坐便器底部裂缝损坏。16、 冷、热水龙头中的热水龙头应安装在左侧。电热水器应有接地保护装置，初用时应排除胆内空气，注满水后方可通电启动。三、安装工程的主要材料是要另外计价的主料的介绍：电线管：有2.5平方管，一般用在照明、普通插座上；4平方线用在空调上和厨房里（因为厨房的电器比较多）。还有护套线(两根线外面再有层绝缘皮的那种)：一般在顶面走线时使用,因为顶面不能开槽。吊顶内走线还是用PVC管加铜芯线PVC管：有两种，一种为硬质的管，一种为软管（PVC阻燃管）。软管一般用在吊顶上,现在大多装饰公司不再使用软管,因为不能来回抽线.关于PVC硬管，也分为三种（重型、中型、轻型）,重型管一般用在现浇混凝土里，因为需要用震动棒等工具，重型管可以经得起压力。在家庭装饰布线来说:一般轻型管就能满足要求了。质量要求:硬质PVC管也不能太软,验收的时候用手捏一下，看能不能捏扁,能捏扁的管在地面走线时，容易被人走来走去吧线管踩扁。电路改造用料:电线、线管、螺接、直接、窝簧、分线盒、底盒、电工胶布等。水管：1、铝塑PP-R：有的品牌叫“稳态管，PPR管与合金铝采用热熔粘合工艺复合而成，具有PP-R的卫生性、密封性及金属管的防紫外线性及阻隔氧气渗入、更高的强度。其膨胀系数是普通PP-R的1/5。2、普通PP-R：热熔管材，现在大多装饰普遍使用的管材。经济实惠、施工方便，可走暗管，寿命长的等特点。四、了解施工工艺1、弹线，确定各开关、电器具位置、布线方式及走向.2、切割线槽必须横平竖直，线管入墙深度必须要留砂浆抹灰空间(3mm5mm），切割墙面容易炸裂,切割后要粘贴,做湿水并打毛.若切割空心砖则不宜太深.3、暗盒安装高度:开关1300mm；普通插座-350mm；空调（柜机同插）、热水器1800mm；厨房普通插座1300mm（专用插座根据实情决定）。4、布线必须套PVC阻燃管，管内配线截面积不大于40，强弱电必须分管配线,套管转角必须用弯管器弯角。线管必须用锁扣入盒，强弱电间距200mm。管线应固定牢靠，所有电线必须套管（减力强梁柱可使用其他线管）。5、大功率家用电器应单独排列。普通线路、照明线路、空调线路要分开空开控制，暗盒里的每路线应留线头200mm。6、灯具安装的必须牢固,筒灯、射灯必须盖住开孔。开关、插座面板必须方正贴墙无缝。7、普通照明电路线径2.5mm（多股、单股均可)，空调、浴霸灯大功率电器线径4mm。8、套管配线颜色分明，无接头(相线为红色、零线为黑色、地线为双色线），插座有相线、左零线、中地线。9、电气用具、开关、插座应距燃气管（具)、热水管(具)500mm以上.10、大型吊灯必须用膨胀螺栓固定。11、导线间和导线对地间电阻必须大于0.5M。12、原则上三室两厅不得超过400mm管线,复式楼不得超过600mm管线，每平米不得超过4m线管（按使用面积计算）。13、浴室内所有插座必须用防水插座。14、一般对进户配电箱不进行任何改动,若需要改动，请业主与物业直接沟通。五、电路改造设计与智能家居设计为了方便，一般是火线为红色、控制线为黄色、零线为蓝色、地线为黄绿双色线.基础部分的强电：客厅:主灯、射灯、灯带、电视插座、闭路线插座、DVD音响等插座、空调(柜机）插座、电话插座、其他电器插座.餐厅：冰箱、饮水机、火锅插座、主灯、射灯等。卧室：网线、电话线、电视插座、双控主灯、床头柜插座（手机充电、台灯用）。书房：网线、电话线、闭路线（广电宽带ADSL及看电视用）。卫生间：即热型热水器插座，电热水器插座、插座带开关（面池旁、控制镜前灯及电吹风的插座）、浴霸的开关.厨房：油烟机、电饭锅、灶（带电型）、消毒柜、纯净水机、电磁炉、微波炉、主灯。最基本的：所有房间电视线，可以串连。书房的网线，最好星型布线。使用电话线的越来越少,除非上网用，一般用网线代替（即可用宽带也可用电话线）智能化弱线：家庭局域网系统:可以满足每个房间同时上网，可以用电视机做显示器，甚至作为一台独立的电脑使用.家庭影音系统：客厅环绕立体声（5。1声道），每个房间的背景音乐，可以单独控制，可以自由选择音源，支持耳机。安防系统:智能防盗、燃气泄漏报警、紧急报警灯。远程遥控：通过手机遥控家里的热水器、电饭锅、窗户等.智能灯光系统：通过遥控器可以控制家里所有的电器、灯光、包括窗帘，根据需要自动选择合适的灯光等。六、水路改造的高度及各区域的设计各出水口的高度要求:（根据业主的要求还可适当调整）；台盆:5040CM；淋浴器：120CM（根据业主的身高适当调整）；马桶：2030CM；洗衣机：110CM左右；电热水器：170CM；燃气热水器:130140CM。各个区域设计:阀门最好留在橱柜下方或台式面池里，既方便使用又不影响美观；厨房：洗菜池冷热水、纯净水进出水、燃气热水器的进出水；卫生间：淋雨、拖把池、面池、马桶;主卧卫生间：面池用即热型热水器、淋浴热水可以从厨房引来，还有马桶等；洗衣间：有个上水，有个下水。水电安装：水电安装是家装至关重要的隐患问题，也是大多数业主相对关心的问题,所以在施工中千万不要怕麻烦。要多与业主沟通，尽量做到业主今后的使用中水电的使用功能。1、 水管管路开槽：施工方法、先弹线、再开槽.管路开槽要求必须是平行线与垂直线（如有水电施工图的对照施工图的更好)。须平行走线的管路一律控制在6090厘米（从地面算起），有水龙头的管路必须垂直。深度控制在4厘米。线槽开好后施工负责人几号开槽管路尺寸、位置。方便以后洁具安装时知道管路的位置；2、 水路管道安装：用材要求、PPR管、铝塑管。三年前大多数用户买铝塑管，这两年用PPR管的比较多。管道又分冷水管与热水管专用.暗藏管道杜绝使用镀锌铁管。首先,通过施工图施工人员与业主商量水域位置与使用功能.安排水电师傅排放安装好所有水龙头及用水位置.如有施工图可根据施工图安排放置。施工图水路功能久缺不到位的，和业主沟通增加水路使用功能。3、 水路管道检查：水路管道检查至关重要，这相关以后的水路安全隐患问题。我们通常用试压的方法做管道检查。试压是管道检查渗漏的方法之一，先用堵头将所有内丝堵死。用压力表打压（家装一般12个压）试水。打压之后检查所有管道所有接头。第二种方法就是上了堵头之后,打开水闸两天两夜，第三天检查所有接头.4、 二次防水:水路管道安装之后,用水泥沙子混合封好卫生间所有的线槽.等线槽和地面填渣干后，再次清洗地面与墙面,墙地面水份干了即可做防水,墙面防水最好作一米高。如果厨卫墙背面有家具的墙面，必须做满墙。起到家具防潮作用.地面须填渣的,必须做好防水后填渣。填渣10厘米以上的用水泥沙子干混填渣.做二次防水地面和墙面要一起做。（在此肯定有朋友要问我，地面进场时已做了一次防水,为什么还要再做一次)。地面做的防水在水电施工时防水表皮已遭破坏,所以必须和墙面一起再做一次。进场第一次做防水是为了能够确定地面不会漏水。管道安装好之后墙面地面再做一次，使地面和墙面能够更有效的防水保障。5、 电线线路开槽：施工负责人在与业主商量好用电功能与要求之后,与电工师傅交底,弹好平行与垂直线开槽。放好开关插座底盒.插座类距地面40厘米开槽,挂式空调插座地面2。2米开槽，开关距地面1.21.4米开槽。开关插座底盒安装要弹水平线开槽.厨卫间须根据设计的使用功能进行弹线开槽。6、 电线电路布线：用材要求：2。56平米以上铜芯线、16mm以上线管。布线要求：大部分电工师傅在电路布线中，没有考虑将强电与弱电、开关、空调插座与电气插座分开走线。所以开槽也节省了大批工序.强电与弱电的要求布线在最低限度下相隔30厘米，空调插座专用6平米以上的电线分组，电器插座专用4平米分组，开关2。5平米以上专用分组.空调线组距地面2米以上走线。电器线组地面走线,开关及照明灯线组墙顶面走线。开关插座底合安装时必须水平垂直,这样使后面的面板安装会更平整.厨房的开关插座必须根据橱柜设计的使用功能来布置安装。所有电线路布置好之后,施工负责人记好线路的布置及排放尺寸，这样方便后期各类家居饰品安装。七、 关于电路安装需要注意的几个事项首先是电路设计没如果是装修公司的话一般有效果图可以参考，而且基本方向一定，不需要太多的投入;当然关于客厅餐厅卧室卫生间各个的布局，下面简单罗列一些：1、 客厅：有线电视可以考虑（液晶电视、等离子电视、投影仪），相关电源3个。网络电话，一般放在沙发靠厅中间的角，相关电源。家庭影院环绕音箱（沙发两角）。沙发后边两角各放一个插座。空调插座是否合适，选柜机还是壁挂机,相应插座，空调孔.其他的效果灯光配置等；2、 餐厅：火锅插座，配餐柜插座，背景音乐，有条件（需要)的可以考虑电视、电话，余下的就是灯光的配置;3、 厨房：如果预定的是品牌整体厨房，那么他们一般会给你一个详细的水电配置图，一旦没有那就要自己设计了,抽油烟机插座、厨宝插座，电饭煲、微波炉、榨汁机、电冰箱、电烤箱、洗碗机、消毒柜、燃气热水器、电磁炉等插座，有需要的可以考虑有线电视、背景音乐及电话等等；4、 卫生间：浴霸或排气扇，镜灯。镜灯开关，镜边插座，主灯，热水器插座,洗衣机插座,当然也可以考虑背景音乐,背景音乐音量开关和太阳能热水器插座及电话（个人建议 最好不要考虑电话插座，因为容易造成短路现象)；5、 卧室：主灯尽量考虑双控，床头两边插座预留，电话、电视机网线插座，如果有需要也可以增加背景音乐,最后是空调插座的配置；6、 书房:一般家庭其实说书房也可兼做卧室,书桌后网络电话，相关电源2个以上。建议在不显眼的书桌上放插座。有线电视可以选择要不要。网络电话中心可以放在书房，配备电源插座。背景音乐可选择，音视频共享可选择。空调插座。以上是部分建议，仅供参考。其次是电路安装，这部分也是大家关心所在.目前市场上分为穿管和不穿管两种，工价自然五花八门,令大家无所适从,不知道该如何选择，有鉴于此，我也大致介绍一二：1、高端线路配置应该是类似建筑上做的预埋管道，穿管布线，这样的线路是活线，每个都可以拉的出来，以便以后换线。现在这种做法，可能在家庭装修里面很少见，其价格不菲。2、现在有些一线品牌的装修公司的布线方法，他们也是追求那种活线，动机和出发点值得赞一个，但要价青工一般在12-14之间，效果没有第一种做的好,但已经非常前卫了，基本达到80%活线.3、是一般穿管，这是目前大部分安装工理智的选择,因为工钱和要价适中,拥有一大批稳定的客户群体。4、不穿管,这个简单只要八仙埋到墙里面，灯会亮插座能用即为合格，是目前被高房价折磨的没有太多钱装修而又不得不安装水电的无奈选择，这部分安装工是现在要价比较低的，也许就是我们有些人所谓的游击队吧。
