煤矿瓦斯抽放管路安装安全措施
　　通 防 科： _______
　　机 电 科: _______
　　工 程 师： _______
　　矿 长：
编制 单位：泰丰煤矿
编制 日期：二零一二年三月
瓦斯抽放管路安全技术措施
根据高瓦斯矿井必须安装瓦斯抽放系统的要求,并结合《防突规定》，特在风井井筒内敷设安装第二路瓦斯抽放管，为确保施工安全，特编制本措施,并要求严格遵照执行。
一、巷道概况
风井井筒巷道为斜井，井筒净宽4m，风井井筒导“1”点到“导11"点斜长为945.6m，倾角-25°；平巷长度为60m。井口钢筋混凝土长度为50m。巷道轨道距离敷设抽放管路的巷帮为2。2m。抽放泵站距离风井井口直线距离为95m。
二、敷设管路系统概况
瓦斯抽放管计划使用直径450mm矿用聚乙烯PE管与高负压小流量瓦斯抽放泵相匹配。直径450mm瓦斯抽放管的敷设采取吊挂式敷设，每隔3米设置一个吊挂点,每隔16米设置一固定点，用于加固瓦斯抽放管放置管路下滑.
三、瓦斯抽放管路安装的准备工作

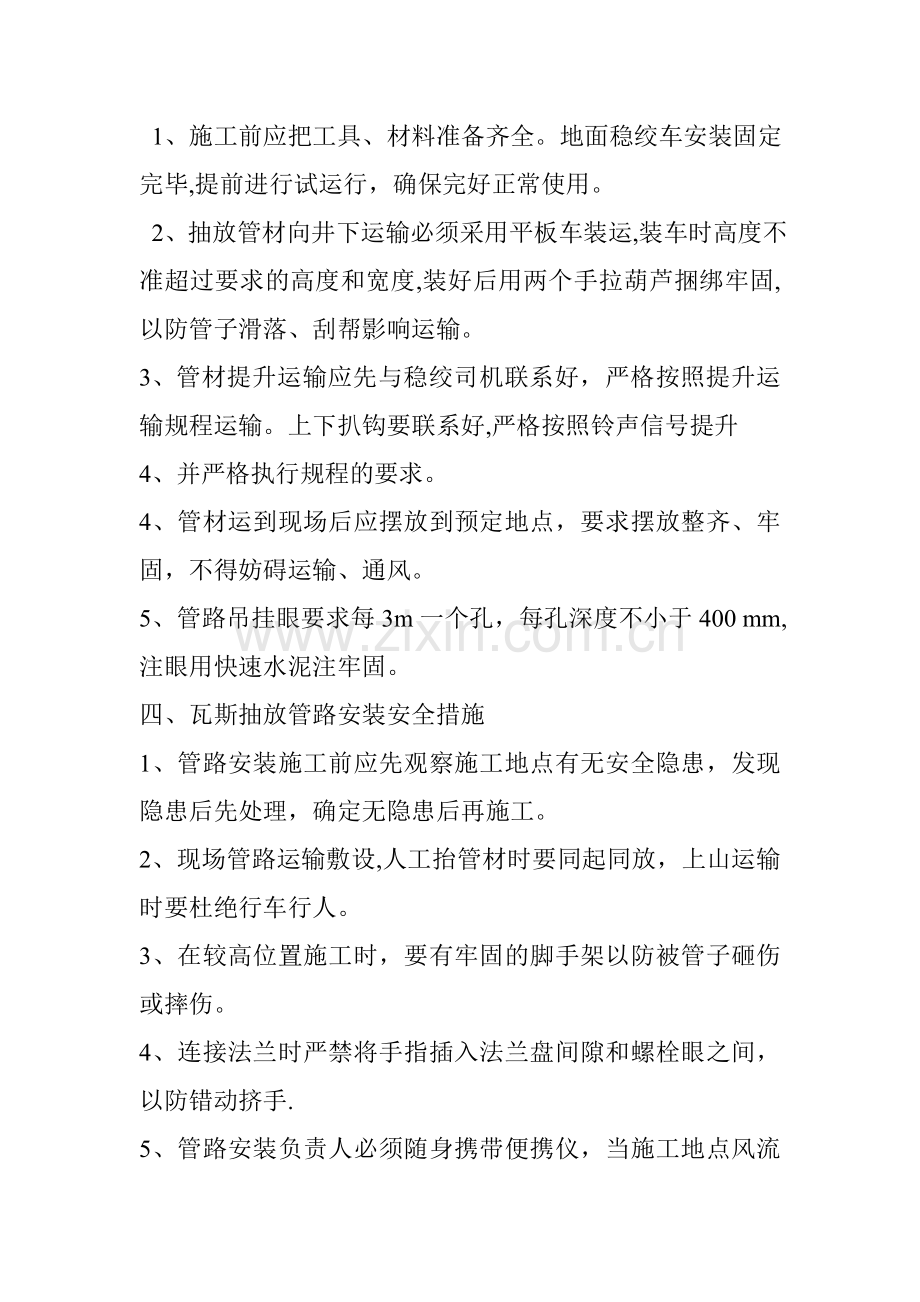

1、施工前应把工具、材料准备齐全。地面稳绞车安装固定完毕,提前进行试运行，确保完好正常使用。
2、抽放管材向井下运输必须采用平板车装运,装车时高度不准超过要求的高度和宽度,装好后用两个手拉葫芦捆绑牢固,以防管子滑落、刮帮影响运输。
3、 管材提升运输应先与稳绞司机联系好，严格按照提升运输规程运输。上下扒钩要联系好,严格按照铃声信号提升
4、 并严格执行规程的要求。
4、管材运到现场后应摆放到预定地点，要求摆放整齐、牢固，不得妨碍运输、通风。
5、管路吊挂眼要求每3m一个孔，每孔深度不小于400 mm,注眼用快速水泥注牢固。
四、瓦斯抽放管路安装安全措施
1、管路安装施工前应先观察施工地点有无安全隐患，发现隐患后先处理，确定无隐患后再施工。
2、现场管路运输敷设,人工抬管材时要同起同放，上山运输时要杜绝行车行人。
3、在较高位置施工时，要有牢固的脚手架以防被管子砸伤或摔伤。
4、连接法兰时严禁将手指插入法兰盘间隙和螺栓眼之间，以防错动挤手.
5、管路安装负责人必须随身携带便携仪，当施工地点风流中瓦斯浓度达1﹪时，必须停止施工，将施工人员撤到新鲜风流中。
五、施工操作工艺
1、本次敷设的瓦斯抽放管路要求用帮部吊挂的安装工艺。要求吊挂“平、直、牢"，第二路管路敷设在第一路抽放管（630mm）的上面离地不小于1。2m。
2、敷设管路时要按照由外向里的顺序逐节接入，管子连接用法兰连接，管路连接配件要齐全。法兰接头要加垫圈、要拧紧，做到不漏气。
3、管路连接时要专人托起，专人连接。连接后吊挂平直、牢固,拐弯处要设弯头,不拐急弯，斜巷要用管卡固定.
4、安装后的新管路必须进行漏气打压试验，如果不符合标准应拆解再重新安装。
5、管路安装完工后必须做好收尾工作，首先要检查管路安装工程质量，确保符合要求。
6、完工后要及时清点、运走施工剩余的配件和材料,并清理好现场,要求做到工完料净场地清。
　　 通防科
　　 二〇一二年三月十四日
