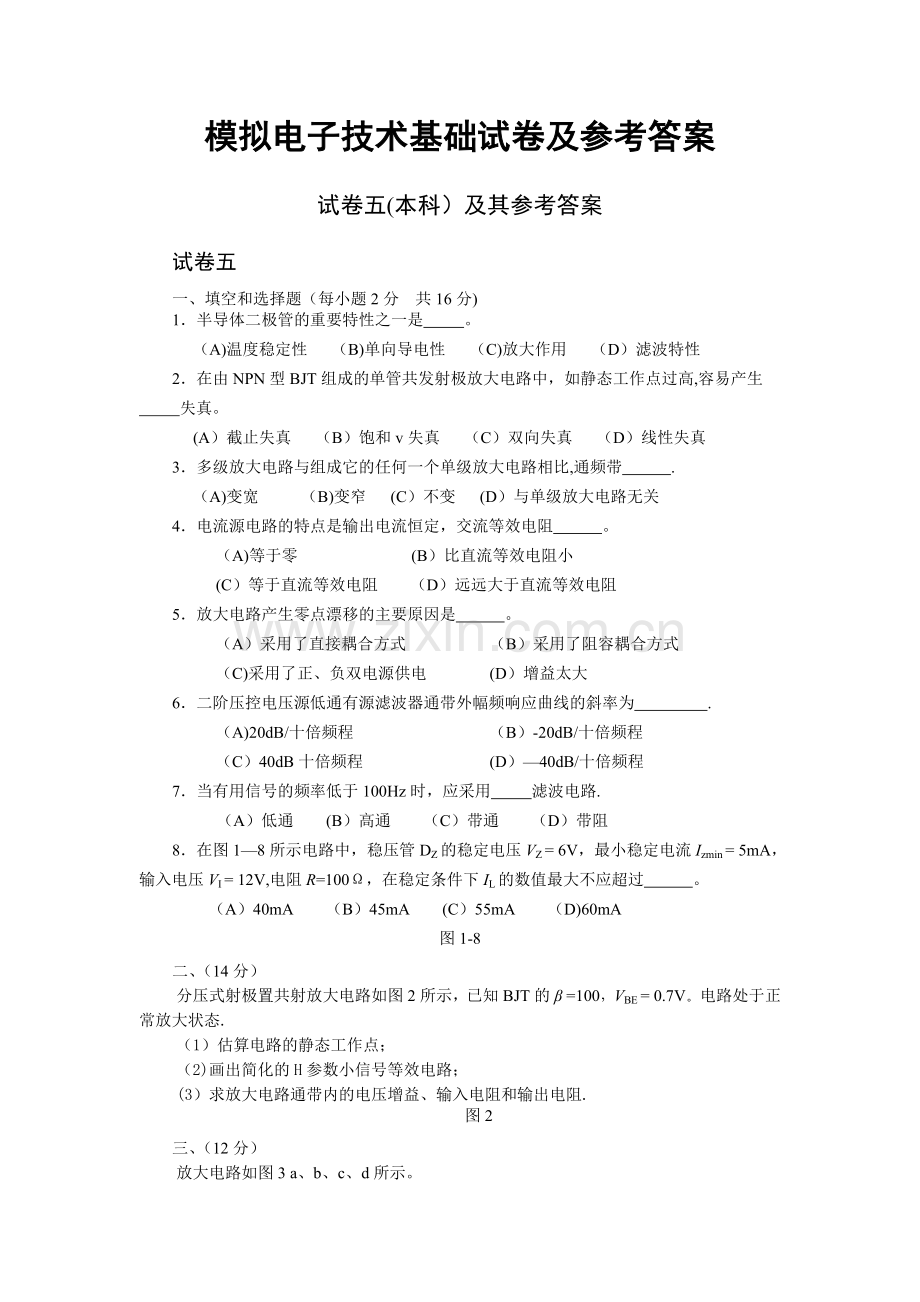

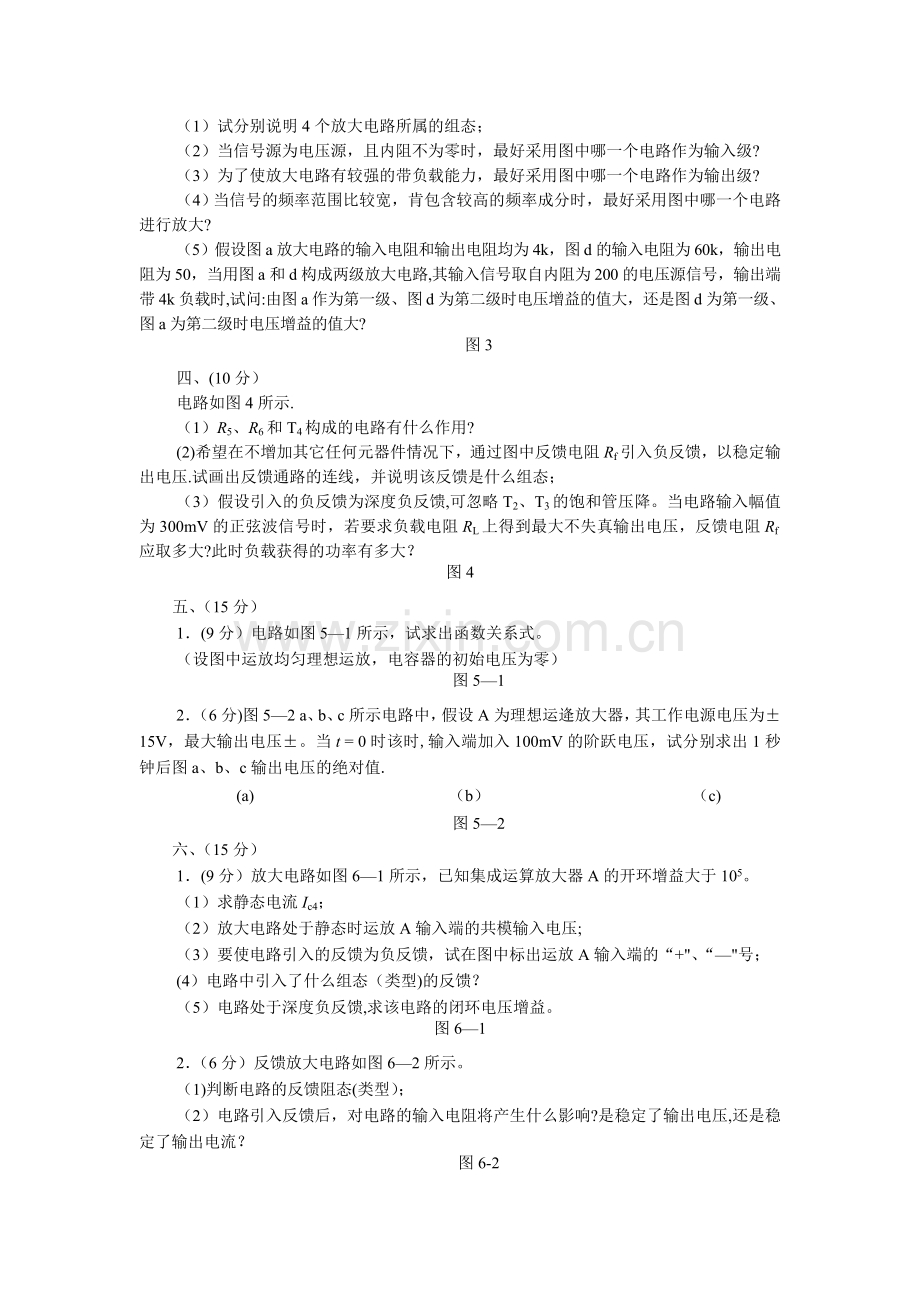

模拟电子技术基础试卷及参考答案试卷五(本科）及其参考答案试卷五一、填空和选择题（每小题2分 共16分)1半导体二极管的重要特性之一是 。（A)温度稳定性 （B)单向导电性 （C)放大作用 （D）滤波特性2在由NPN型BJT组成的单管共发射极放大电路中，如静态工作点过高,容易产生 失真。(A）截止失真 （B）饱和v失真 （C）双向失真 （D）线性失真3多级放大电路与组成它的任何一个单级放大电路相比,通频带 .（A)变宽 （B)变窄 (C）不变 (D）与单级放大电路无关4电流源电路的特点是输出电流恒定，交流等效电阻 。（A)等于零 (B）比直流等效电阻小(C）等于直流等效电阻 （D）远远大于直流等效电阻5放大电路产生零点漂移的主要原因是 。（A）采用了直接耦合方式（B）采用了阻容耦合方式（C)采用了正、负双电源供电(D）增益太大6二阶压控电压源低通有源滤波器通带外幅频响应曲线的斜率为 .（A)20dB/十倍频程（B）-20dB/十倍频程（C）40dB十倍频程(D）40dB/十倍频程7当有用信号的频率低于100Hz时，应采用 滤波电路.（A）低通 (B）高通 （C）带通 （D）带阻8在图18所示电路中，稳压管DZ的稳定电压VZ = 6V，最小稳定电流Izmin = 5mA，输入电压VI = 12V,电阻R=100，在稳定条件下IL的数值最大不应超过 。（A）40mA （B）45mA (C）55mA （D)60mA图1-8二、（14分）分压式射极置共射放大电路如图2所示，已知BJT的 =100，VBE = 0.7V。电路处于正常放大状态.（1）估算电路的静态工作点；（2)画出简化的H参数小信号等效电路；(3）求放大电路通带内的电压增益、输入电阻和输出电阻.图2三、（12分）放大电路如图3 a、b、c、d所示。（1）试分别说明4个放大电路所属的组态；（2）当信号源为电压源，且内阻不为零时，最好采用图中哪一个电路作为输入级?（3）为了使放大电路有较强的带负载能力，最好采用图中哪一个电路作为输出级?（4）当信号的频率范围比较宽，肯包含较高的频率成分时，最好采用图中哪一个电路进行放大?（5）假设图a放大电路的输入电阻和输出电阻均为4k，图d的输入电阻为60k，输出电阻为50，当用图a和d构成两级放大电路,其输入信号取自内阻为200的电压源信号，输出端带4k负载时,试问:由图a作为第一级、图d为第二级时电压增益的值大，还是图d为第一级、图a为第二级时电压增益的值大?图3四、(10分）电路如图4所示.（1）R5、R6和T4构成的电路有什么作用?(2)希望在不增加其它任何元器件情况下，通过图中反馈电阻Rf引入负反馈，以稳定输出电压.试画出反馈通路的连线，并说明该反馈是什么组态；（3）假设引入的负反馈为深度负反馈,可忽略T2、T3的饱和管压降。当电路输入幅值为300mV的正弦波信号时，若要求负载电阻RL上得到最大不失真输出电压，反馈电阻Rf应取多大?此时负载获得的功率有多大？图4五、（15分）1(9分）电路如图51所示，试求出函数关系式。（设图中运放均匀理想运放，电容器的初始电压为零）图512（6分)图52 a、b、c所示电路中，假设A为理想运逄放大器，其工作电源电压为15V，最大输出电压。当t = 0时该时,输入端加入100mV的阶跃电压，试分别求出1秒钟后图a、b、c输出电压的绝对值.(a) （b） （c)图52六、（15分）1(9分）放大电路如图61所示，已知集成运算放大器A的开环增益大于105。（1）求静态电流Ic4；（2）放大电路处于静态时运放A输入端的共模输入电压;（3）要使电路引入的反馈为负反馈，试在图中标出运放A输入端的“+、“号；(4）电路中引入了什么组态（类型)的反馈？（5）电路处于深度负反馈,求该电路的闭环电压增益。 图612（6分）反馈放大电路如图62所示。（1)判断电路的反馈阻态(类型）；（2）电路引入反馈后，对电路的输入电阻将产生什么影响?是稳定了输出电压,还是稳定了输出电流？ 图6-2七、（10分）桥式RC正弦波振荡电路如图7a左侧所示。（1)为使电路能产生振荡，根据相位平衡条件，正确连接a、b、c、d。（2）振荡频率是多少？（3）若常温下（)，热敏电阻Rf=10k,则R1的应怎么样取值才能使电路起振？（4）当的波形如图7b所示时,从下列答案中选择正确的答案填入图a相应的方框中：A电压路随器 B. 正弦波振荡电路 C。 微分电路 D。 枳分电路E单门限比较器 F。 同相输入迟滞比较器 G. 反相输入迟滞比较器 （a) （b)图7八、（8分）小功率直流稳压电源如图8所示。（1）电路中存在错误，请指出错误之处,并改正之(可在图中改，也可用文字说明）(2）电路两输出端对地的直流电压是多少？(3）若7815、7915输入与输出的最小电压差为2。5V，则V2的有效值不应小于多少？(4）一般情况下，C1、C2的电容值越大越好，还是越小越好？为什么？图8试卷五参考答案一、1。B 2.B 3。B 4.D 5.A 6。D 7.A 8。C二、VB=rbe=200+101RO=RC=3。3三、(1）(a） CE （b） CB (c) CS (d） CC（2）c（3）d（4)b(5）a-d四、(1）克服交越失真 （2）引入电压并联负反馈，电路如下图所示（3）五、1. 2. （a）（b)（c）六、1。 （1）(2）（3）运放A输入端上端为同相端，下端为反向端(4)电压串联负反馈（5）2。 （1）电流并联负反馈(2）减小Ri ，稳定Io七、（1）（2）(3）八、（1）图中D3接反了（2)15V（3）(4）越大越好，滤波后波形平坦
