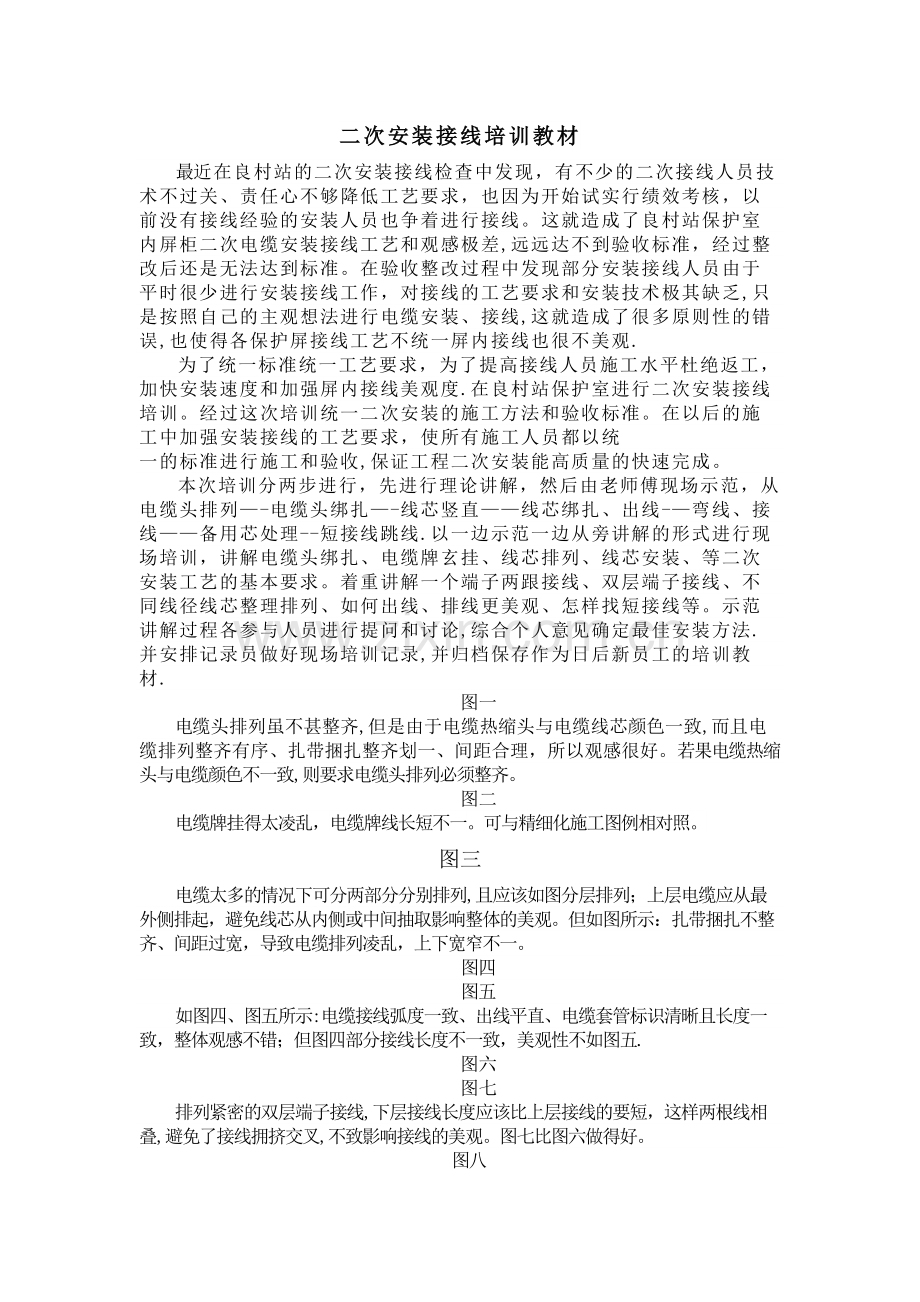

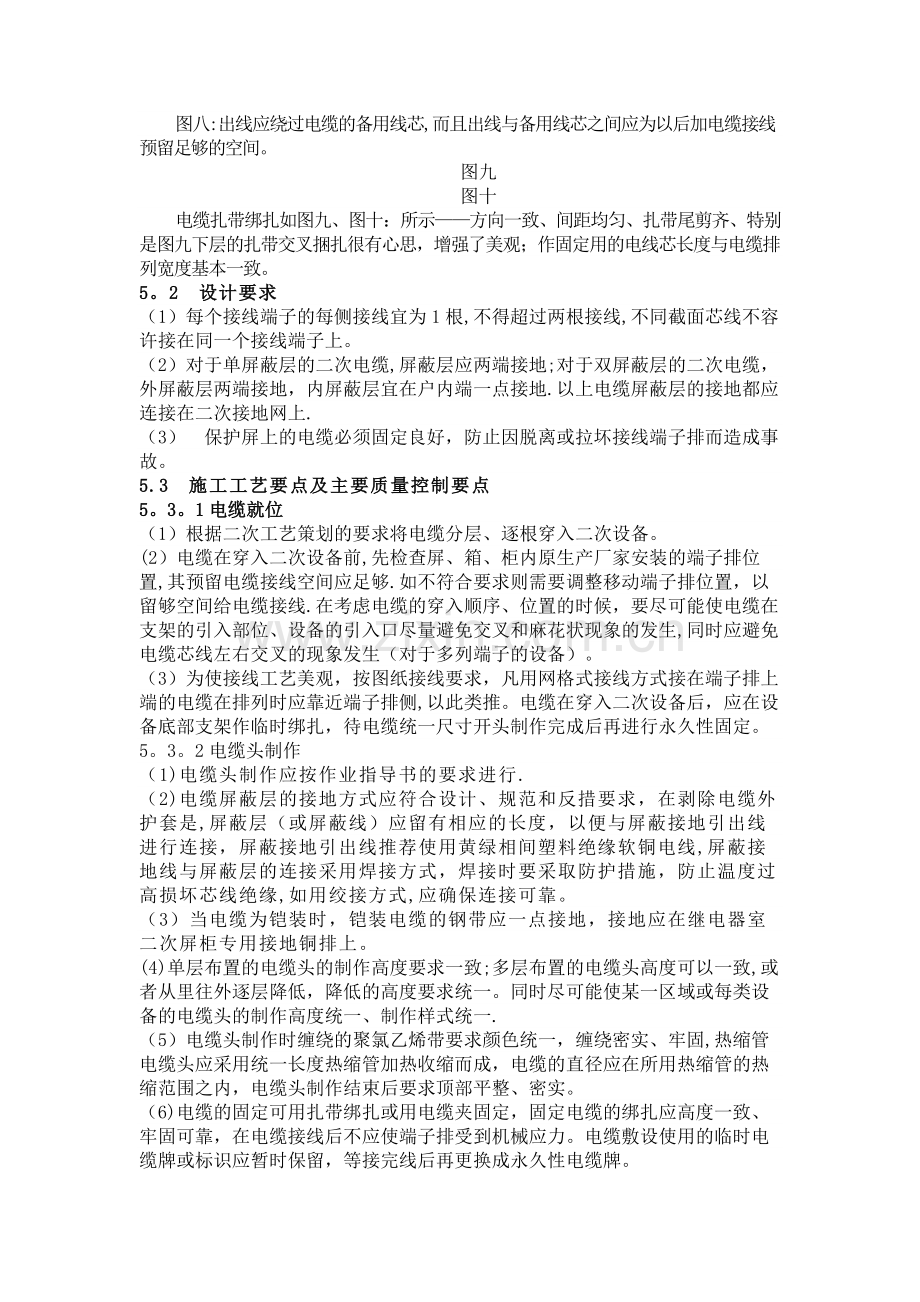

二次安装接线培训教材最近在良村站的二次安装接线检查中发现，有不少的二次接线人员技术不过关、责任心不够降低工艺要求，也因为开始试实行绩效考核，以前没有接线经验的安装人员也争着进行接线。这就造成了良村站保护室内屏柜二次电缆安装接线工艺和观感极差,远远达不到验收标准，经过整改后还是无法达到标准。在验收整改过程中发现部分安装接线人员由于平时很少进行安装接线工作，对接线的工艺要求和安装技术极其缺乏,只是按照自己的主观想法进行电缆安装、接线,这就造成了很多原则性的错误,也使得各保护屏接线工艺不统一屏内接线也很不美观.为了统一标准统一工艺要求，为了提高接线人员施工水平杜绝返工，加快安装速度和加强屏内接线美观度.在良村站保护室进行二次安装接线培训。经过这次培训统一二次安装的施工方法和验收标准。在以后的施工中加强安装接线的工艺要求，使所有施工人员都以统一的标准进行施工和验收,保证工程二次安装能高质量的快速完成。本次培训分两步进行，先进行理论讲解，然后由老师傅现场示范，从电缆头排列-电缆头绑扎-线芯竖直线芯绑扎、出线-弯线、接线备用芯处理-短接线跳线.以一边示范一边从旁讲解的形式进行现场培训，讲解电缆头绑扎、电缆牌玄挂、线芯排列、线芯安装、等二次安装工艺的基本要求。着重讲解一个端子两跟接线、双层端子接线、不同线径线芯整理排列、如何出线、排线更美观、怎样找短接线等。示范讲解过程各参与人员进行提问和讨论,综合个人意见确定最佳安装方法.并安排记录员做好现场培训记录,并归档保存作为日后新员工的培训教材.图一电缆头排列虽不甚整齐,但是由于电缆热缩头与电缆线芯颜色一致,而且电缆排列整齐有序、扎带捆扎整齐划一、间距合理，所以观感很好。若果电缆热缩头与电缆颜色不一致,则要求电缆头排列必须整齐。图二电缆牌挂得太凌乱，电缆牌线长短不一。可与精细化施工图例相对照。图三电缆太多的情况下可分两部分分别排列,且应该如图分层排列；上层电缆应从最外侧排起，避免线芯从内侧或中间抽取影响整体的美观。但如图所示：扎带捆扎不整齐、间距过宽，导致电缆排列凌乱，上下宽窄不一。图四图五如图四、图五所示:电缆接线弧度一致、出线平直、电缆套管标识清晰且长度一致，整体观感不错；但图四部分接线长度不一致，美观性不如图五.图六图七排列紧密的双层端子接线,下层接线长度应该比上层接线的要短，这样两根线相叠,避免了接线拥挤交叉,不致影响接线的美观。图七比图六做得好。图八图八:出线应绕过电缆的备用线芯,而且出线与备用线芯之间应为以后加电缆接线预留足够的空间。图九图十电缆扎带绑扎如图九、图十：所示方向一致、间距均匀、扎带尾剪齐、特别是图九下层的扎带交叉捆扎很有心思，增强了美观；作固定用的电线芯长度与电缆排列宽度基本一致。5。2设计要求（1）每个接线端子的每侧接线宜为1根,不得超过两根接线,不同截面芯线不容许接在同一个接线端子上。（2）对于单屏蔽层的二次电缆,屏蔽层应两端接地;对于双屏蔽层的二次电缆，外屏蔽层两端接地，内屏蔽层宜在户内端一点接地.以上电缆屏蔽层的接地都应连接在二次接地网上.（3）保护屏上的电缆必须固定良好，防止因脱离或拉坏接线端子排而造成事故。5.3施工工艺要点及主要质量控制要点5。3。1电缆就位（1）根据二次工艺策划的要求将电缆分层、逐根穿入二次设备。(2）电缆在穿入二次设备前,先检查屏、箱、柜内原生产厂家安装的端子排位置,其预留电缆接线空间应足够.如不符合要求则需要调整移动端子排位置，以留够空间给电缆接线.在考虑电缆的穿入顺序、位置的时候，要尽可能使电缆在支架的引入部位、设备的引入口尽量避免交叉和麻花状现象的发生,同时应避免电缆芯线左右交叉的现象发生（对于多列端子的设备）。（3）为使接线工艺美观，按图纸接线要求，凡用网格式接线方式接在端子排上端的电缆在排列时应靠近端子排侧,以此类推。电缆在穿入二次设备后，应在设备底部支架作临时绑扎，待电缆统一尺寸开头制作完成后再进行永久性固定。5。3。2电缆头制作（1)电缆头制作应按作业指导书的要求进行.（2)电缆屏蔽层的接地方式应符合设计、规范和反措要求，在剥除电缆外护套是,屏蔽层（或屏蔽线）应留有相应的长度，以便与屏蔽接地引出线进行连接，屏蔽接地引出线推荐使用黄绿相间塑料绝缘软铜电线,屏蔽接地线与屏蔽层的连接采用焊接方式，焊接时要采取防护措施，防止温度过高损坏芯线绝缘,如用绞接方式,应确保连接可靠。（3）当电缆为铠装时，铠装电缆的钢带应一点接地，接地应在继电器室二次屏柜专用接地铜排上。(4)单层布置的电缆头的制作高度要求一致;多层布置的电缆头高度可以一致,或者从里往外逐层降低，降低的高度要求统一。同时尽可能使某一区域或每类设备的电缆头的制作高度统一、制作样式统一.（5）电缆头制作时缠绕的聚氯乙烯带要求颜色统一，缠绕密实、牢固,热缩管电缆头应采用统一长度热缩管加热收缩而成，电缆的直径应在所用热缩管的热缩范围之内，电缆头制作结束后要求顶部平整、密实。（6)电缆的固定可用扎带绑扎或用电缆夹固定，固定电缆的绑扎应高度一致、牢固可靠，在电缆接线后不应使端子排受到机械应力。电缆敷设使用的临时电缆牌或标识应暂时保留，等接完线后再更换成永久性电缆牌。5.3。3芯线整理、接线（1)电缆接线前应进行芯线的整理,首先将每根电缆的芯线单独分开，将每根芯线拉直，然后根据每根电缆在端子排的接线位置进行并拢绑扎。(2）硬线电缆芯的网格式接线方式：a）先根据屏内电缆的多少来考虑排列方式，一般电缆芯接在端子排的最上端紧靠在端子排内侧排列为宜.排列顺序是每条电缆芯顺端子排由下而上接线.在接线位置的同一高度从芯线束中将电缆芯抽出绕过电缆束后面引至接线位置,每根接线要求平直，并留有适当弧度.b）电缆接线时可根据已接入位置进行二次绑扎，芯线扎带绑扎要求间距一致,且间距适宜(150mm180mm）.c)每根电缆的芯线宜单独成束绑扎，以便于查找.d）网格整体绑扎排列接线方式.网格接线方式局部见图45-1.（3)线槽接线方式：a）在电缆头上部将每根电缆进行垂直绑扎后，垂直或略有倾斜折弯后引入线槽内,线槽内缩放的电缆不宜太多，至少应留有1/3空间，以利查线和盖回线槽盖。b）在芯线接线至端子排接线位置的同一高度将芯线引出线槽，接入端子排。c）接线位置不在线槽两侧的芯线，通过调整走向或加装线槽后引至相应的接线位置.线槽接线方式局部见452。图451图452（4）接线a)电缆芯线两端编号必须核对正确,且已进行对线无误。b）电缆芯线接入端子排时应按由下而上的施工方法，当芯线引至接入端子的对应位置是，将芯线从外至内水平地向端子排侧完成一个弧形状接入端子，并保证每条芯线的弧度大小一致。c)对于螺栓式端子应剥除绝缘芯线，按顺时针方向弯圈,弯圈直径与螺栓相符，弯曲半径小于平面垫片半径，否则会导致螺栓的平垫不能压住弯圈的芯线。d）对于多股软铜芯线,要压接针筒式线耳或线鼻子才能接入端子，采用的线耳或线鼻子应与芯线的规格、端子的接线方式及端子螺栓规格相配。e）对于插入式接线端子，可直接将剥除护套的芯线插入端子,并紧固螺栓，注意剥除芯线外护套长度要与接入端子的深度一致。f)芯线接入端子应套上线号管,电缆芯线标号应采用异型管或圆型白色塑料管，用专用标号打字机，并应将设备、电缆编号及端子号打印在芯线标号上方便查线，如：线芯端子号是B401,电缆编号是主变1B112,则线路标号是“1B-112B401”。5。3。4备用芯、屏蔽处理及挂牌a）每条电缆的备用芯要高出端子排最上端位置约250mm300mm，以便回路修改增加接线时用。b)备用芯的预留可以剪成统一长度,每根电缆单独垂直布置，备用芯端头宜采用热缩套管封堵处理.图4-53c)屏蔽线接至接地铜排时,可以采用单独压接或两根压接的方式，但不宜超过两根.同一屏、箱、柜内屏蔽线接到接地铜排的方式应相同，屏蔽线所弯弧度应整齐一致。d）二次电缆标志牌应采用专用的打印机进行打印，二次电缆标志牌中应标明编号、起点、终点和规格。形式为白底黑色,其尺寸如图45-4所示.图4-5-4 二次电缆标志牌e)二次电缆标志牌的绑扎可以宜采用细PV铜芯硬线（0.2mm2）等材料。二次电缆标志牌绑扎高度一致,排列整齐,牢固耐用。图4-55 屏蔽接地图45-6 电缆挂牌5。4 样板图片图457 GIS汇控柜接线图45-8 端子箱接线图459 保护屏接线5。5主要引用标准电气装置安装工程盘、柜及二次回路接线施工及验收规范GB501711992电气装置安装工程电缆线路施工及验收规范GB50168-1992电气装置安装工程实例检验及评定规程DL/T5161。15161.172002南方电网工程施工工艺控制规范Q/CSG11105-2008广东电网公司电网建设“安全、优质、文明”样板工程标准变电站安健环设施标准Q/CSG1000120046二次接地网施工工艺6.1适用范围220kV及以上变电站室内室外二次接地网，110kV变电站室内二次接地网。6.2设计要求220kV及以上变电站内应敷设独立的二次接地网。该接地网全网均由截面不小于100mm2的铜排构成，分为室内和室外二次接地网(110kV变电站至少应敷设室内二次接地网)。二次接地网应满足一下要求（2007年反措)：1)沿二次电缆沟道敷设专用铜排，贯穿主控室、继保室至开关场地的就地端子箱、机构箱及保护用组合滤波器等处的所有二次电缆沟,形成室外二接地网。该接地网在进入室内时,通过截面不小于100mm2的铜缆与室内二次接地网可靠连接，同时在室外场地二次电缆沟内，该接地网各末梢处分别用截面不小于50mm的铜缆与主接地网可靠连接接地.开关场地的端子箱内接地铜排应用截面不小于50mm2的铜缆与室外二次接地网连接。2)在主控室、继电器室屏柜下层的电缆室内，按屏柜布置的方向敷设首末端连接的专用铜排，形成继电器室的二次接地网。继电器室内的二次接地网经截面不小于100mm2的铜缆在控制室电缆夹层处一点与变电站主地网引下线可靠连接.3）对于10kV保护下放于10kV高压室的,应在10kV高压室内的二次电缆沟中敷设截面不小于100mm2二次专用接地铜排,其末端在高压室内以截面不小于100mm2铜缆一点与变电站主地网引下线可靠连接，该铜排还应通过截面不小于100mm2铜缆与主控室、继电器室内二次接地网可靠连接，各10kV保护装置应用截面不小于4mm2的铜导线与该铜排可靠连接。6.3施工工艺要点及主要质量控制要点(1）接地铜排不要求绝缘.(2）室外二次接地网不可以首尾相连，否则当一次发生故障或者其他干扰侵入时，二次接地网中容易形成环流，会对连接在整个二次接地网上的的设备产生长时影响.图46-1所示为室外二次接地网示意图.ad、be、cf分别代表室外电缆沟，在各末梢处，均用截面不小于50mm2的铜缆与主接地网D可靠连接接地；开关场地的端子箱内接地铜排P应用截面不小于50mm2的铜缆与室外二次接地网连接;该接地网在进入室内时,通过截面不小于100mm2的铜缆与室内二次接地网N可靠连接。图4-61 室外二次接地网示意图（3)图46-2所示为室内二次接地网示意图。不妨设有3排保护屏,图中ad、be、cf分别代表此3排保护屏下电缆室内按屏柜布置的截面不小于100mm2的接地铜排，各保护屏内的铜排网P通过截面不小于50mm2的铜缆于a点处与室内二次接地网一点相连;室内二次接地网d处一点经截面不小于100mm2的铜缆与室外二次接地网G相连；整个二次接地网铜排网通过控制室电缆夹层处f一点经截面不小于100mm2的铜缆与变电站主地网引下线D可靠连接.图46-2室内二次网接地示意图6。4样板图片图46-3 室内二次接地网效果图6。5主要引用标准广东省电力系统继电保护反事故措施及释义（2007版）
