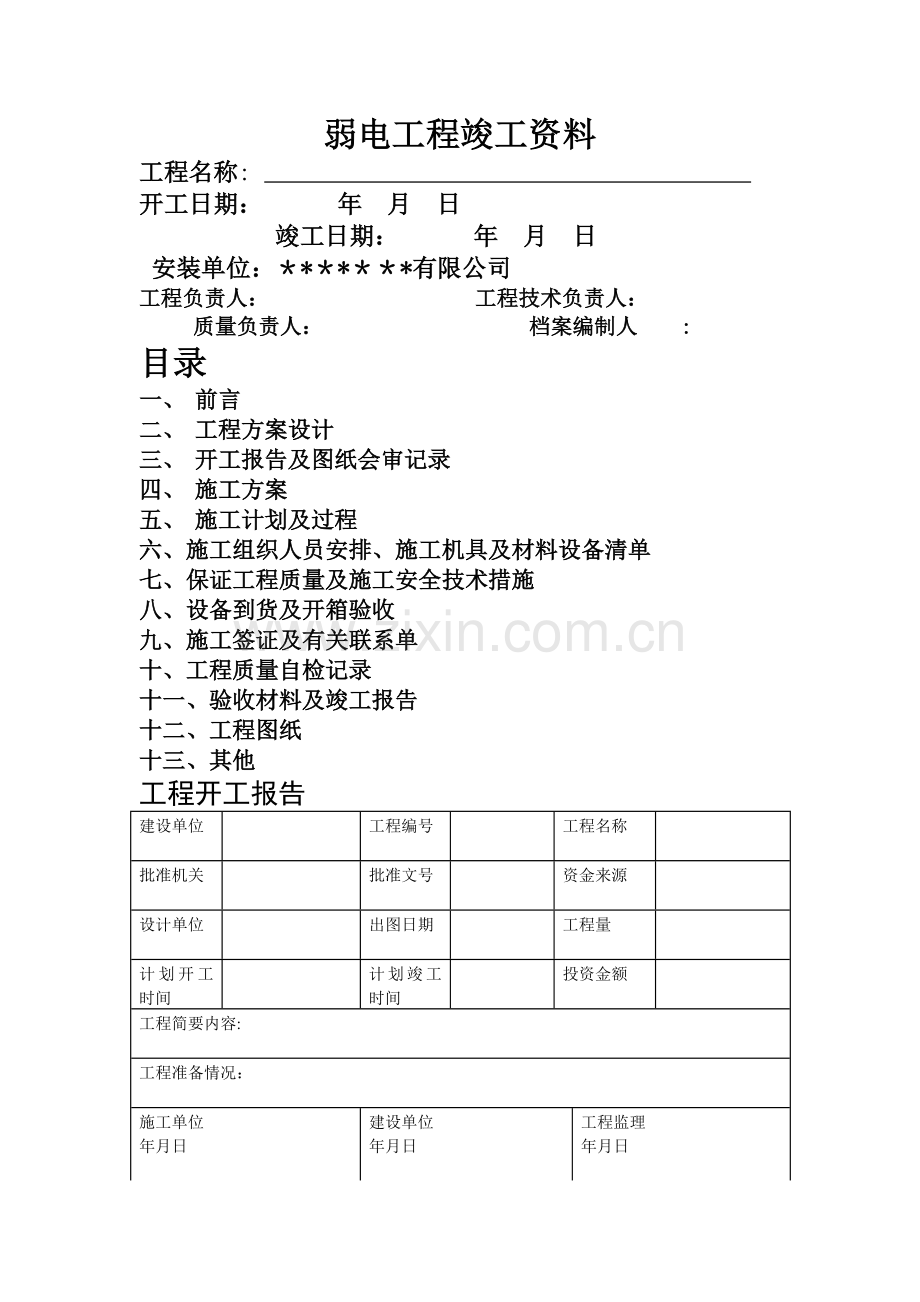

弱电工程竣工资料.doc

弱电工程竣工资料
工程名称:
开工日期： 年 月 日
竣工日期： 年 月 日
安装单位：＊*＊*＊＊*有限公司
工程负责人： 工程技术负责人：
质量负责人： 档案编制人 :
目录
一、 前言
二、 工程方案设计
三、 开工报告及图纸会审记录
四、 施工方案
五、 施工计划及过程
六、施工组织人员安排、施工机具及材料设备清单
七、保证工程质量及施工安全技术措施
八、设备到货及开箱验收
九、施工签证及有关联系单
十、工程质量自检记录
十一、验收材料及竣工报告
十二、工程图纸
十三、其他
工程开工报告
建设单位

工程编号

工程名称

批准机关

批准文号

资金来源

设计单位

出图日期

工程量

计划开工时间

计划竣工时间

投资金额

工程简要内容:

工程准备情况：

施工单位
年月日

建设单位
年月日
工程监理
年月日

主管部门审批
年月日

技术联系单
年月日
联系单位

工程名称

内容：

提出单位:设计单位：建设单位:工程监理:安装单位:
施工技术交底
年月日
工程名称

分部分项工程

内容：

工程技术负责人:施工班组：
工程签证
工程名称

分部分项名称

图号

签证编号

内容:

设计单位
年月日

建设单位
年月日
工程监理
年月日
施工单位
年月日

设计变更通知单
年月日
工程名称

施工单位

变更单编号

主送单位

主送单位

图号

内容:

设计单位意见
签章年月日
建设单位公章建设单位代表
中间交工验收证书
年 月 日
工程编号

工程地点
建设单位
工程名称
工程总价 166万
施工单位
交 工 工 程
单位工程

分部工程

开工日期

竣工日期

验收日期

验 收 意 见

建设单位

施工单位
工程监理
主管
住工地代表
（公章）

主管
住工地代表
(公章）

主管
住工地代表
(公章）

联合调试合格证书
工程项目：

车间，工段或生产系统名称:

调试时间：自年月日时起至年月日时止

调试情况：

质量鉴定：

建设单位:
现场代表：单位签章：
年月日
工程监理:
现场代表：单位签章：
年月日
施工单位：
现场代表：单位签章:
年月日
工程开工报告
建设单位

XXXX邮政局
工程编号

工程名称
邮政枢纽工程综合布线项目
批准机关

批准文号

资金来源

设计单位

出图日期

工程量

计划开工时 间

计划竣工时 间

投资金额

工程简要内容：

工程准备情况

施工单位
年 月 日

建设单位
年 月 日

主管部门审批
年 月 日

图纸会审记录
XXXX 年XX月XX日
工程名称

设计单位

建设单位

图纸名称图号
主要问题内容和解决意见

1、
主 持 单 位 及 负 责 人

参 加 单 位 负 责 人

技术负责人： 单位工程负责人: 填表人：
盘箱柜安装记录
建设单位

工程名称

工段名称
BA、监控系统
施工单位

施工图号
江7159—160
施工日期

序 号
型 号/编 号
安 装 位 置
绝 缘 情 况
1

绝缘良好,符合规程
2

绝缘良好，符合规程
3

绝缘良好，符合规程
4

绝缘良好,符合规程
5

绝缘良好，符合规程
6

绝缘良好，符合规程
7

绝缘良好，符合规程
8

绝缘良好,符合规程
9

绝缘良好,符合规程
10

绝缘良好，符合规程
实
测
情
况
1、柜内接线符合有关规程，设备、元件检查良好。
2、柜内设备排列整齐、美观，线色标记清晰、完整，接线排列整齐。
3、柜面油漆完整,无变形现象。
4、柜内进出线排列整齐，弯曲半径符合规程。
5、控制柜安装的倾斜度、水平度、垂直度在规定的误差范围内。

说 明:

技术负责人：
年 月 日

质检员：
年 月 日

同轴电缆安装记录
建设单位

工程名称

工段名称
监控.有线等
施工单位

施工图号
电讯平面图
施工日期

序 号
型 号/编 号
安 装 位 置
起 点/终 点
1

2

3

4

5

6

7

8

9

10

实
测
情
况
1、电缆间和电缆对地的绝缘电阻值符合有关规范及要求。
2、电缆的材质良好,无扭绞、死弯、绝缘层损坏和护套断裂的现象。
3、同轴电缆敷设平直、整齐、固定可靠，过梁、墙、楼板等有保护管并留有余量.
4、多根同轴电缆敷设时,排列整齐,间距一致，分支和转弯处整齐.
5、同轴电缆连接牢固，不伤线芯，包扎严密，绝缘良好。
6、同轴电缆进出盘箱时,弯曲半径符合要求及规程。

说 明：
本部分安装记录包括保安监控及报警系统、有线闭路电视系统。

技术负责人:
年 月 日

质检员：
年 月 日

信息、数据线缆安装记录
建设单位

工程名称
楼宇自控
工段名称
监控。BA等
施工单位

施工图号

施工日期

序 号
型 号/编 号
安 装 位 置
起 点/终 点

2

3

4

5

6

7

8

9

10

实
测
情
况
1、数据、信息线间和数据、信息线对地的绝缘电阻值符合有关规范及要求。
2、线缆的材质良好，无扭绞、死弯、绝缘层损坏和护套断裂的现象。
3、数据、信息线敷设平直、整齐、固定可靠,过梁、墙、楼板等有保护管并留有余量。
4、多根数据、信息线敷设时,排列整齐，间距一致，分支和转弯处整齐.
5、数据、信息线连接牢固，不伤线芯，包扎严密，绝缘良好.
6、数据、信息线进出盘箱时，弯曲半径符合要求及规程。

说 明：
本部分用于保安监控及报警系统、BA系统的安装记录

技术负责人：
年 月 日

质检员：
年 月 日

配管及管内穿线分项工程质量评定表
工程名称： 部位： 安装单位：
保证项目
项 目
质 量 情 况

1
配管质量、配管的适用场所
符合图纸及设计

2
导线的品种、质量、绝缘电阻
符合设计及有关要求，大于0．5兆欧

3

检验项目
项 目
质 量 情 况
等 级

1
2
3
4
5
6
7
8
9
0

1
管路敷设
0
0
0
0
0
0
0
0
0
0
合 格

2
管路保护及接地（接零）
0
0
0
0
0
0
0
0
0
0
合 格

3
管内穿线
0
0
0
0
0
0
0
0
0
0
合 格

实
测
情
况

1、电缆、导线间和电缆、导线对地的绝缘电阻大于0．5兆欧.
2、电缆、导线、钢管的材质良好，无扭绞、死弯、绝缘层损坏和护套断裂的现象。
3、电缆、导线、钢管敷设平直、整齐、固定可靠，过梁、墙、楼板等有保护管并留有余量。
4、多根电缆、导线、钢管敷设时,排列整齐，间距一致，分支和转弯处整齐。
5、电缆、导线、钢管的连接牢固,不伤线芯,包扎严密,绝缘良好。
6、电缆、导线进出盘箱时，弯曲半径符合要求及规程,钢管弯曲半径符合要求。

检查结果
保证项目
符合设计及规范

检验项目
合格

实测情况
符合技术要求

评定等级
年 月 日
核定意见
专职质量检查员：
年 月 日

电缆线路分项工程质量检验评定表
工程名称： 部位： XX系统 安装单位:
保证项目
项 目
质 量 情 况

1
电缆耐压试验
符合规范及要求

2
电缆敷设
符合设计图纸

3
终端头、电缆接头
符合规范及有关制作要求。

检验项目
项 目
质 量 情 况
等 级

1
2
3
4
5
6
7
8
9
0

1
电缆支、托架安装
0
0
0
0
0
0
0
0
0
0
合 格

2
电缆保护管,电缆敷设
0
0
0
0
0
0
0
0
0
0
合 格

3
接地（接零)
0
0
0
0
0
0
0
0
0
0
合 格

实
测
情
况

1、电缆、导线、钢管的材质良好，无扭绞、死弯、绝缘层损坏和护套断裂的现象。
3、电缆、导线、敷设平直、整齐、固定可靠，过梁、墙、楼板等有保护管并留有余量。
4、多根电缆、导线、敷设时，排列整齐，间距一致，分支和转弯处整齐。
5、电缆、导线、的连接牢固，不伤线芯,包扎严密，绝缘良好。
6、电缆、导线进出盘箱时，弯曲半径符合要求及规程.

检查结果
保证项目
符合设计及规范

检验项目
合格

实测情况
符合技术要求

评定等级
年 月 日
核定意见
专职质量检查员:
年 月 日

成套配电柜(盘)控制柜及动力开关箱安装
分项工程质量检验评定表
工程名称: 部位:监控 安装单位：
保证项目
项 目
质 量 情 况

1
柜（盘）试验调整
符合规范及要求

2
瓷件质量
符合规范要求，外观良好

3
柜（盘）连接
连接紧密

检验项目
项 目
质 量 情 况
等 级

1
2
3
4
5
6
7
8
9
0

1
柜（盘）组立
0
0
0
0
0
0
0
0
0
0
合 格

2
柜(盘)设备及接线
0
0
0
0
0
0
0
0
0
0
合 格

3
接地（接零）
0
0
0
0
0
0
0
0
0
0
合 格

实
测
情
况

1、柜内接线符合有关规程,设备、元件检查良好.
2、柜内设备排列整齐、美观，线色标记清晰、完整，接线排列整齐。
3、柜面油漆完整，无变形现象.
4、柜内进出线排列整齐,弯曲半径符合规程。
5、 控制柜基础安装的倾斜度、水平度、垂直度在规定的误差范围内。
6、 控制柜安装的倾斜度、水平度、垂直度在规定的误差范围内。

检查结果
保证项目
符合设计及规范

检验项目
合格

实测情况
符合技术要求

评定等级
年 月 日
核定意见
专职质量检查员：
年 月 日

检验项目
合格

实测情况
符合技术要求

评定等级
合格
年 月 日
核定意见
专职质量检查员：
年 月 日

分部工程质量检验评定表
工程名称：
分 项 工 程 明 细 表

序号

名 称
质量等级
备 注
1

控制柜安装
合格

2

线缆敷设
合格

3

管路连接
合格

4

监控设备安装
合格

5

电线、电缆管敷设
合格

检查数量占设备总数量的比例：90％

说明：
以上评定包括BA、CCTV、CATV及综合布线(PDS）各系统。
分项工程优良率%
质量保证资料得分
分部工程质量 评 定 等 级
核查人盖章
0
90分
合格

工程技术负责人: 质量检查员： 年 月 日
联合调试合格证书
工程项目：楼智能化楼宇项目

车间，工段或生产系统名称：

调试时间：自年月日时起至年月日时止

调试情况：
1． 所有设备的安装及接线正确，外观检查良好,符合设计及有关规范的要求。
2． BA系统中,冷水、新风机、采暖、照明等各分系统调试后运行状态良好，72小时运转正常。
3． 微机控制部分运转状态良好,实现了所有要求的功能。
4． 安装资料、调试资料已交给甲方。

质量鉴定：

建设单位:
现场代表：单位签章：
年月日

施工单位：
现场代表：单位签章
年月日

工程竣工报告
年 月 日
建设单位

工程编号

工程名称

批准机关

批准文号

资金来源

设计单位

出图日期

工程量
166万
计划开工时 间

竣工 时 间

投资金额

工程简要内容：

工程完成情况:

施工单位
年 月 日

建设单位
年 月 日

主管部门审批
年 月 日

材 料 计 划
工程名称
审批: 审核： 编制:
XXXXXXXX有限公司
年 月 日
单位工程材料计划汇总表
工程名称： 年 月 日 制表人：
序 号
材料名称
规 格
单位
计划数量
序 号
材料名称
规 格
单位
计划数量
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

隐蔽工程检查记录
年月日
单位工程名称

建设单位

图号
XX平面图
部位及名称

施工单位

隐蔽日期

隐蔽
检查
内容
1、隐蔽工程内容有以下几个方面：20F～1F的电话线、微机线、监控线、闭路线及BA系统线在各层走廊棚顶的敷设部分。
2、此部分的施工依据为：各系统设计规范、施工规范、施工图纸及有关技术要求。
3、检查内容为：
l 敷设中所用的线缆符合设计及有关规范.
l 线管的材质符合要求，安装符合规范。
l 线缆敷设的弯曲半径（D）10d)等符合技术要求及规范.
l 线管及线缆的安装整齐、美观。
4、此隐蔽工程的线缆走向根据图纸所示，具体标定在竣工图中.

建设单位意见

工程监理意见

备注

质检员:技术负责人：
