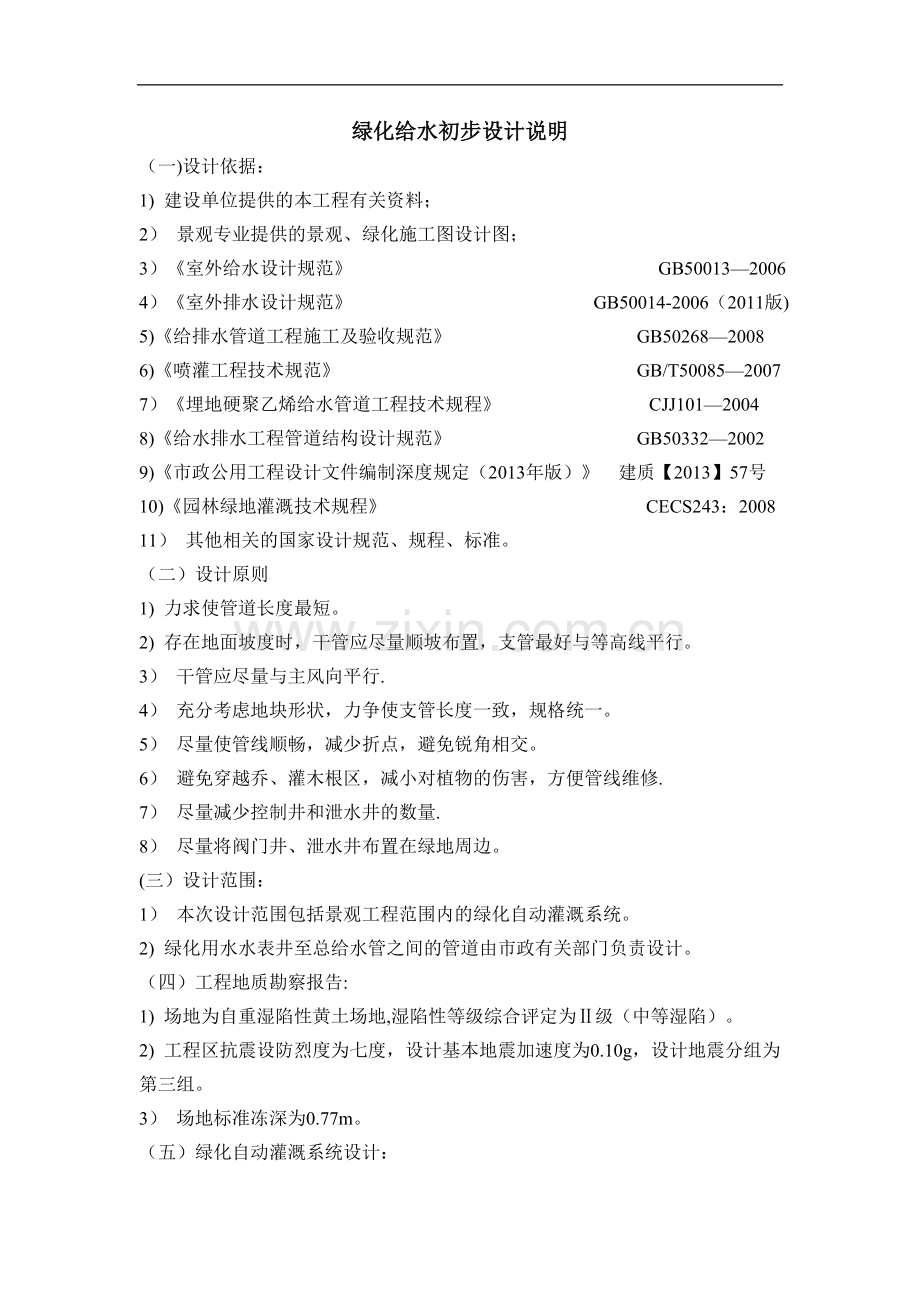

绿化给水初步设计说明（一)设计依据：1) 建设单位提供的本工程有关资料；2） 景观专业提供的景观、绿化施工图设计图；3）室外给水设计规范 GB5001320064）室外排水设计规范 GB50014-2006（2011版)5)给排水管道工程施工及验收规范 GB5026820086)喷灌工程技术规范 GB/T5008520077）埋地硬聚乙烯给水管道工程技术规程 CJJ10120048)给水排水工程管道结构设计规范 GB5033220029)市政公用工程设计文件编制深度规定（2013年版） 建质【2013】57号10)园林绿地灌溉技术规程 CECS243：200811） 其他相关的国家设计规范、规程、标准。（二）设计原则1) 力求使管道长度最短。2) 存在地面坡度时，干管应尽量顺坡布置，支管最好与等高线平行。3） 干管应尽量与主风向平行.4） 充分考虑地块形状，力争使支管长度一致，规格统一。5） 尽量使管线顺畅，减少折点，避免锐角相交。6） 避免穿越乔、灌木根区，减小对植物的伤害，方便管线维修.7） 尽量减少控制井和泄水井的数量.8） 尽量将阀门井、泄水井布置在绿地周边。(三）设计范围：1） 本次设计范围包括景观工程范围内的绿化自动灌溉系统。2) 绿化用水水表井至总给水管之间的管道由市政有关部门负责设计。（四）工程地质勘察报告:1) 场地为自重湿陷性黄土场地,湿陷性等级综合评定为级（中等湿陷）。2) 工程区抗震设防烈度为七度，设计基本地震加速度为0.10g，设计地震分组为第三组。3） 场地标准冻深为0.77m。（五）绿化自动灌溉系统设计：1） 设计绿化灌溉水源为市政给水，要求绿化给水供水压力为0。40Mpa；若日后采用其它水源，水质应达到城市污水再生利用 景观环境用水水质(GB189212002)中绿化用水水质要求;若不符合要求，应增加必要的过滤措施。2) 绿化灌溉用水定额2.0L/(m2 d)；3） 绿化给水系统分区：整个设计范围分为4个轮灌区域,每个轮灌区分为若干个轮灌组；各个轮灌区均由市政给水总管接出灌溉总管（管径DN100）.每处轮灌区经水表井计量后,由阀门井人工手动控制每个轮灌组工作，轮灌区内最多可以1个轮灌组工作.每个轮灌区内每隔2535m设置快速取水阀，可进行人工补充灌溉，以消除灌溉盲点。(六)管材、阀门、喷头及自动控制系统：1) 绿化给水管：采用PE100室外给水管，公称压力1。00MPa，热熔焊接。2) 阀门：a.每个轮灌区在DN100绿化给水主管上设置绿化阀门井，手动控制该轮灌组;b。市政供水点接出位置设水表井，表前设伸缩蝶阀，表后设止回阀，伸缩蝶阀等。c。快速取水阀：采用塑料制快速取水阀,阀体需带有阀扣,以防止异物进入堵塞。须购置一定数量随之配套的取水阀钥匙和可旋转弯头，以方便养护人员工作时使用。3） 塑料阀箱:采用标准尺寸塑料阀箱。选用带自锁功能的阀盖，以防止置于其内的取水阀被非工作人员破坏或偷窃。4） 灌溉喷头：a。选用TORO mini8和TORO S800地埋式旋转喷头，弹射高度为10.012。5cm。b.喷头安装时，视喷头所在点的种植情况而定；c。因各绿化带宽度不同，选配不同喷嘴，绿化带宽度与所用喷嘴对应表如下：名 称喷嘴角度喷头流量m3/h设计射程(m)建议工作压力TORO mini8180-3600。180。68半径7.9-8.1m3。403。50kg/cm2TORO S8001803600。112。27半径11。8-12.2m2。004。00kg/cm2d.喷头安装于景观绿化带靠近人行道一侧，距道路侧石50cm处，喷头的安装高度视现场绿化施工情况而定：若喷头所在位置为草坪，则喷头上表面与绿化完成面相平;若喷头所在位置为低矮花灌木，则喷头上表面应高于完成地面,但超出高度应小于10cm。(七）管道敷设及埋深：1) 管道敷设:灌溉主管采用DN100的PE室外给水管;沿绿化带方向敷设.灌溉主管仅通过绿化阀门井与灌溉支管相连接；快速取水阀直接与灌溉主管连接；各灌溉支管距离绿化边线0.5m(管中心)。管道沟槽底部应平整无杂物，管道基础应参照湿陷性黄土地区给水排水管道基础及接口中04S5311-12做300mm厚土垫层+300mm厚3：7灰土垫+100mm厚中、粗砂基础+90中、粗砂基础.管线敷设均向泄水井找坡。设计管线如和绿化种植及其他管线有冲突可适当调整。2) 管道埋深：绿化给水管道:除途中注明者外,灌溉主管,支管均敷设在当地冰冻线以下，管道平均覆土为0。8米，如与其他管线交叉时，按相关规定处理，埋深不够或须穿车行道和交叉路口时，必须作外套镀锌钢管等保护处理，镀锌钢管须作涂沥青绝缘防腐处理.（八)管道试压：绿化给水管试验压力为0。90MPa。试压方法应按埋地硬聚乙烯给水管道工程技术规程CJJ101-2004的规定执行。（九).其它：1） 冬季防冻:采用手动泄水方式。手动泄水是一种操作简单，工作可靠的节水型防冻措施。泄水点位于管网最低处，泄水控制范围内的所有管网均坡向泄水点。在入冬之前最后一次灌溉后，养护人员应将管道内所有存水放空。2) 防止回流：本系统以饮用水作为喷灌水源的自压型喷灌系统，为防止喷灌系统中的水倒流，污染饮用水源，在连接市政管网的水表前安装倒流防止器.
