人防工程涉及验收-要点.doc

人防工程涉及验收要点
第一部分：人防工程主体施工
人防工程的主体施工,是整个工程施工的重点，也是我人防质量监督机关必查的重点，在施工中我们应该着重从以下几个方面把关:
一、 在人防工程底板钢筋的绑扎上，涉及人防特性的有以下七个方面:
1、 外墙水平施工缝的留置位置要大于或等于500 mm,并在墙的中间位置要设置止水钢板.
2、 集水井要绑出大小口。（根据图纸,有的没有大小口）
3、 活门槛防护闭门门HHFM和活门槛密闭门HHM、封堵框底板验收前必须安装到位。(建筑面层大于15CM可后装）
4、 人防门及其战时封堵口，活槛与人防内的建筑水平面齐平，固定槛高出建筑水平面150mm。
5、 防爆波地漏底板验收前必须安装到位(建筑面层大于15CM可后装）
6、 人防门框及战时封堵框的四个角要加角架筋：当墙厚小于或等于300 mm时每个角加两根16的角架钢筋，且大于1米以上，当墙宽大于500 mm，每个角加三根16的角架钢筋。
7、 人防工程的底板、墙板、顶板都应设置梅花形的S拉钩，间距不超过500 mm。
8、 在人防区域内预留、预埋的管道都必须经过防锈、防腐处理。
在施工中要重点关注的有以下十点：
1、 止水钢板的宽度要大于或等于300 mm。
2、 钢筋采用焊接搭接时一定要煨弯,以保持焊接后的钢筋受力点能够同心。
3、 人防门及战时封堵口的门框墙靠开门的一面必须在一个平面上。（当一面有柱，另一面为墙时，在开门的一侧柱、墙必须在同一平面上。）
4、 人防门框安装时一定要保持垂直,并支撑加固，确保牢固可靠。
5、 墙面钢筋在底板内的插筋,底板内必须有两道横向钢筋,并且其中有一道压筋。
6、 内、外墙的T字搭接处，横向钢筋一定要伸到外墙的外侧钢筋处。
7、 底板内的积水和杂物必须清除干净。
8、 底板内的预留、预埋管必须到位，并且规格、尺寸、材质、标高和做法必须与图纸相符。
9、 人防门的门框不得装反,接地扁钢必须三面满焊.
10、 暗柱或护壁上的箍筋，在止水钢板穿过的地方尽量不要断开，确需断开时，应与止水钢板焊接，单面焊缝长度不小于10d。
二、 在墙体钢筋的施工中，涉及到人防特性方面的有以下五点：
1、 人防特性墙体(外墙、临空墙、密闭隔墙、防护密闭墙）严禁使用PVC套管的对拉螺栓，不允许用砼预制块作模板支撑，所有墙板上的对拉螺栓,全部采用带止水环的止水对拉螺栓。
2、 所有对拉螺栓及预埋套管的止水环一律双面满焊。
3、 人防墙上的所有预留,预埋短管及套管都要有相应的出墙长度。（电线、电缆管不小于30—50 mm，风管不小于100 mm）。
4、 在人防特性墙上，所有的电线、电缆暗埋管，原则上应为热镀锌管,并且暗埋管的直径不得大于DN32。
5、 在人防墙上暗埋的接线盒不得大于86盒，且厚度应小于墙厚的三分之一.

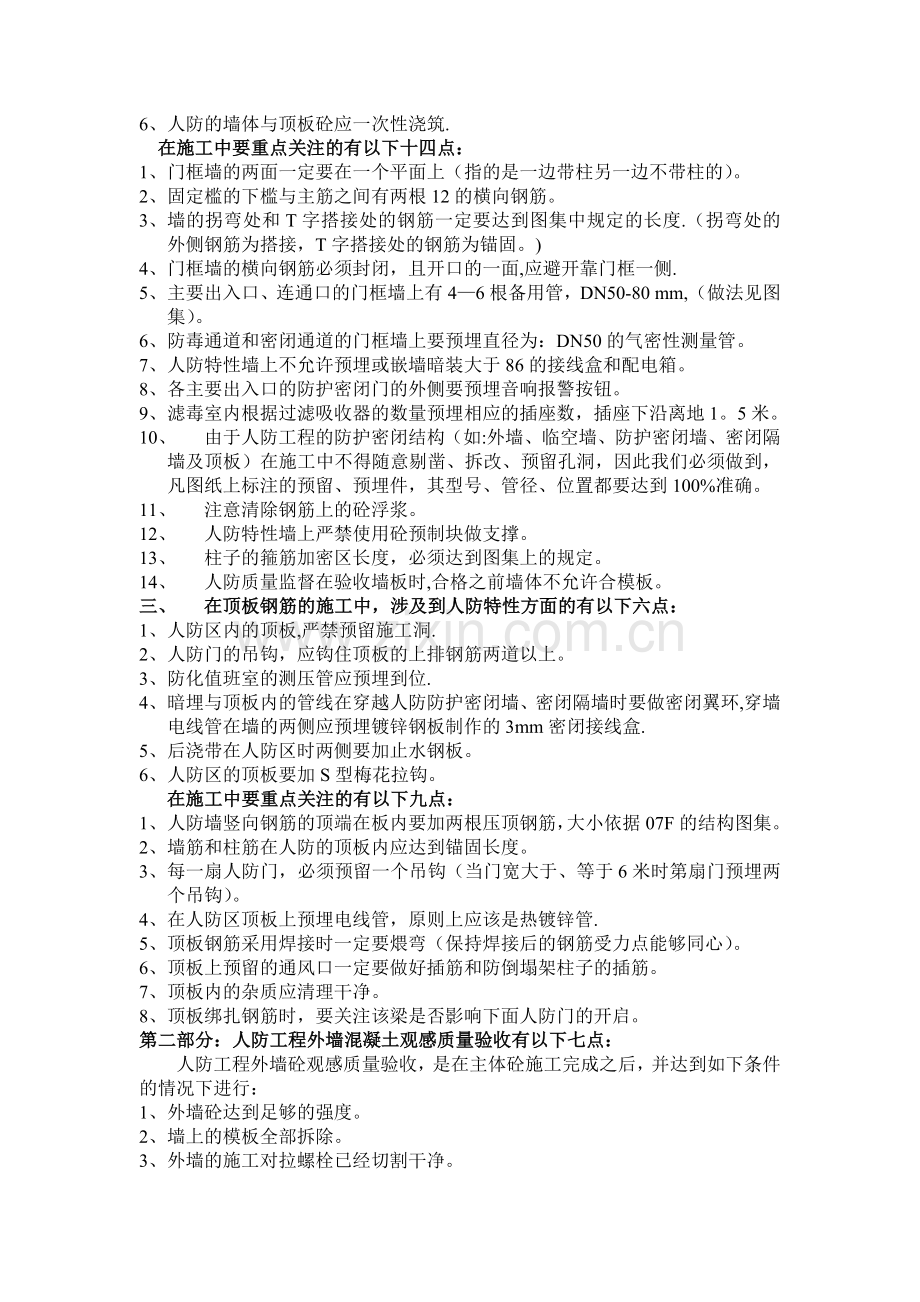

6、 人防的墙体与顶板砼应一次性浇筑.
在施工中要重点关注的有以下十四点：
1、 门框墙的两面一定要在一个平面上（指的是一边带柱另一边不带柱的）。
2、 固定槛的下槛与主筋之间有两根12的横向钢筋。
3、 墙的拐弯处和T字搭接处的钢筋一定要达到图集中规定的长度.（拐弯处的外侧钢筋为搭接，T字搭接处的钢筋为锚固。)
4、 门框墙的横向钢筋必须封闭，且开口的一面,应避开靠门框一侧.
5、 主要出入口、连通口的门框墙上有4—6根备用管，DN50-80 mm,（做法见图集）。
6、 防毒通道和密闭通道的门框墙上要预埋直径为：DN50的气密性测量管。
7、 人防特性墙上不允许预埋或嵌墙暗装大于86的接线盒和配电箱。
8、 各主要出入口的防护密闭门的外侧要预埋音响报警按钮。
9、 滤毒室内根据过滤吸收器的数量预埋相应的插座数，插座下沿离地1。5米。
10、 由于人防工程的防护密闭结构（如:外墙、临空墙、防护密闭墙、密闭隔墙及顶板）在施工中不得随意剔凿、拆改、预留孔洞，因此我们必须做到，凡图纸上标注的预留、预埋件，其型号、管径、位置都要达到100%准确。
11、 注意清除钢筋上的砼浮浆。
12、 人防特性墙上严禁使用砼预制块做支撑。
13、 柱子的箍筋加密区长度，必须达到图集上的规定。
14、 人防质量监督在验收墙板时,合格之前墙体不允许合模板。
三、 在顶板钢筋的施工中，涉及到人防特性方面的有以下六点：
1、 人防区内的顶板,严禁预留施工洞.
2、 人防门的吊钩，应钩住顶板的上排钢筋两道以上。
3、 防化值班室的测压管应预埋到位.
4、 暗埋与顶板内的管线在穿越人防防护密闭墙、密闭隔墙时要做密闭翼环,穿墙电线管在墙的两侧应预埋镀锌钢板制作的3mm密闭接线盒.
5、 后浇带在人防区时两侧要加止水钢板。
6、 人防区的顶板要加S型梅花拉钩。
在施工中要重点关注的有以下九点：
1、 人防墙竖向钢筋的顶端在板内要加两根压顶钢筋，大小依据07F的结构图集。
2、 墙筋和柱筋在人防的顶板内应达到锚固长度。
3、 每一扇人防门，必须预留一个吊钩（当门宽大于、等于6米时第扇门预埋两个吊钩）。
4、 在人防区顶板上预埋电线管，原则上应该是热镀锌管.
5、 顶板钢筋采用焊接时一定要煨弯（保持焊接后的钢筋受力点能够同心）。
6、 顶板上预留的通风口一定要做好插筋和防倒塌架柱子的插筋。
7、 顶板内的杂质应清理干净。
8、 顶板绑扎钢筋时，要关注该梁是否影响下面人防门的开启。
第二部分：人防工程外墙混凝土观感质量验收有以下七点：
人防工程外墙砼观感质量验收，是在主体砼施工完成之后，并达到如下条件的情况下进行：
1、 外墙砼达到足够的强度。
2、 墙上的模板全部拆除。
3、 外墙的施工对拉螺栓已经切割干净。
4、 没有对外墙进行任何形式的缺陷修补。
5、 验收场地周围的杂物和积水已清理完毕。
6、 外墙的阳角线已经弹好（一般只在外墙的各个角弹出轴线、并标出轴线号）。
7、 按照规定的程序向人防质量监督站进行了报验。
在实际验收中，容易出现的问题有以下四点：
1、 外墙的砼强度没有达到验收要求。
2、 外墙擅自进行缺陷修补.
3、 墙面施工螺栓的切割未按规定进行。
4、 外墙表面的阳角、未弹线和标注轴线号。
第三部分:人防工程主体结构备案
人防主体施工完之后，可以进行主体备案。但必须达到以下七点条件:
1、 通过具有相应资质的检测部门检测，并出具了合格的检验报告。
2、 人防的主体的施工资料齐全，并且已经整理完毕。
3、 工程实体符合主体验收要求。
4、 人防内的模板已经拆除，积水、杂物清理干净。
5、 室内和墙上的水平、垂直轴线已经弹好。
6、 室内的照明通透。
7、 墙面的水平、垂直度实测实量数据已经上墙.
在人防主体结构备案中，容易出现的问题有以下十一点：
1、 人防门框不垂直。
2、 门框墙与门框中间出现空鼓。
3、 人防内的各种预留、预埋管道、线盒没有清理出来。
4、 墙面上残留未拆净的模板，未切割完的钢筋和支撑。
5、 门框和各种预埋金属管件没有进行防锈，防腐处理。
6、 人防内存在渗漏、杂物和积水.
7、 洗消集水井的子口预埋钢筋保护措施不到位。
8、 应预留、预埋的套管、地漏、线盒、管道等被遗漏或位置不符合要求.
9、 施工时,在人防特性墙上擅自预留孔洞或按图纸预留的空口未设置战时封堵措施。
10、 没有进行主体验收的情况下，在人防内进行二次结构装修.
11、 没有进行墙体的实测实量。特别强调：未经人防质量监督站主体验收合格，不得进行人防工程的二次结构施工.
第四部分：人防工程竣工备案
人防工程竣工后，可向人防质量监督站申请竣工备案。人防工程竣工备案的条件有以下六点：
1、 按施工图和规范要求，应安装的各种设备（防护、通风、给排水、电器）设施已经完成，并且质量检验合格资料齐全。
2、 通过具有相应资质的检测部门检测，并出具了合格的检测报告。
3、 人防竣工的各种资料整理完毕且齐全有效，经报送人防质量监督站相关人员审查合格。
4、 人防内的各种设备、设施已经安装完毕，经甲方组织施工、监理、设计、安装等相关人员进行单机试车和联动试车合格，并形成了各方共同签字的验收合格报告。
5、 完成施工图上的全部内容（含设计变更和洽商)。
6、 向人防质量监督站，提交了竣工验收申请报告.
在人防工程竣工备案中遇到的问题有以下十八点：
1、 人防内有的墙、地面出现渗漏。
2、 人防内的墙体、顶板、门框墙有孔洞漏筋筋或修补不到位。
3、 人防内的门框、管道、通风设备等防腐防锈处理不到位。
4、 因未按图纸施工或设计缺陷等原因造成主体结构影响人防门的开启.
5、 人防门不密闭或开启不灵活，防爆波活门自动关闭不到位，地漏、防爆地漏等设施安装不到位或不符合规范要求。
6、 各种开关、按钮、音响信号装置未按规定安装或遗漏.
7、 穿过防护密闭墙、密闭墙、防护单元隔墙上的通风管上的手动排气阀、水管（包括消防喷淋管)上的截止阀和防爆波阀有的装反，有的距离墙的位置或安装的位置不符合规范（如:大于200mm或无法开启、开启不方便等），有的开启标志没有标出.
8、 从扩散室进墙的放射性监测取样管、除尘器两边的压差测量管、过滤吸收器后面的尾气监测取样管、防化值班室的测压管，没有预留或尾部未装阀门。
9、 战时备用电缆位引入配电箱。
10、 预埋穿墙短管的两端未封堵.
11、 穿墙线管、水管或其他管道的缝隙未进行密闭处理。
12、 人防设备运转不正常，通风管连接不符合规范，油网除尘器装反。油网过滤器处，集气室与除尘室的隔墙未堵严。
13、 进入人防围护结构内或从染毒区进入清洁区内的给排水管、通风管、供油管、消防管未加装密闭阀门.
14、 通风管在风机的出风口处未装防火阀。
15、 水箱安装不符合要求，无通气管、溢位计、泄水阀、地漏等.
16、 预埋、预留在墙内的管道、线盒等没有剔出。
17、 染毒区（进风竖井和扩散室、密闭通道、滤毒室、除尘室、防毒通道、洗消间或简易洗消间、主要出入口防护密闭以外的通道等)的顶面、墙面、地面未进行(抺光）密闭处理。
18、 应配置的设备、设施没有按规定到位。
另：
1、 人防内的所有的设备、设施都应安装到位。
2、 人防工程的主体验收前和竣工验收前都要进行人防专项检测，主体验收具备检测记录,竣工验收前具备正式合格的检测报告。
