地脚法兰节点设计计算书教学文稿.xls

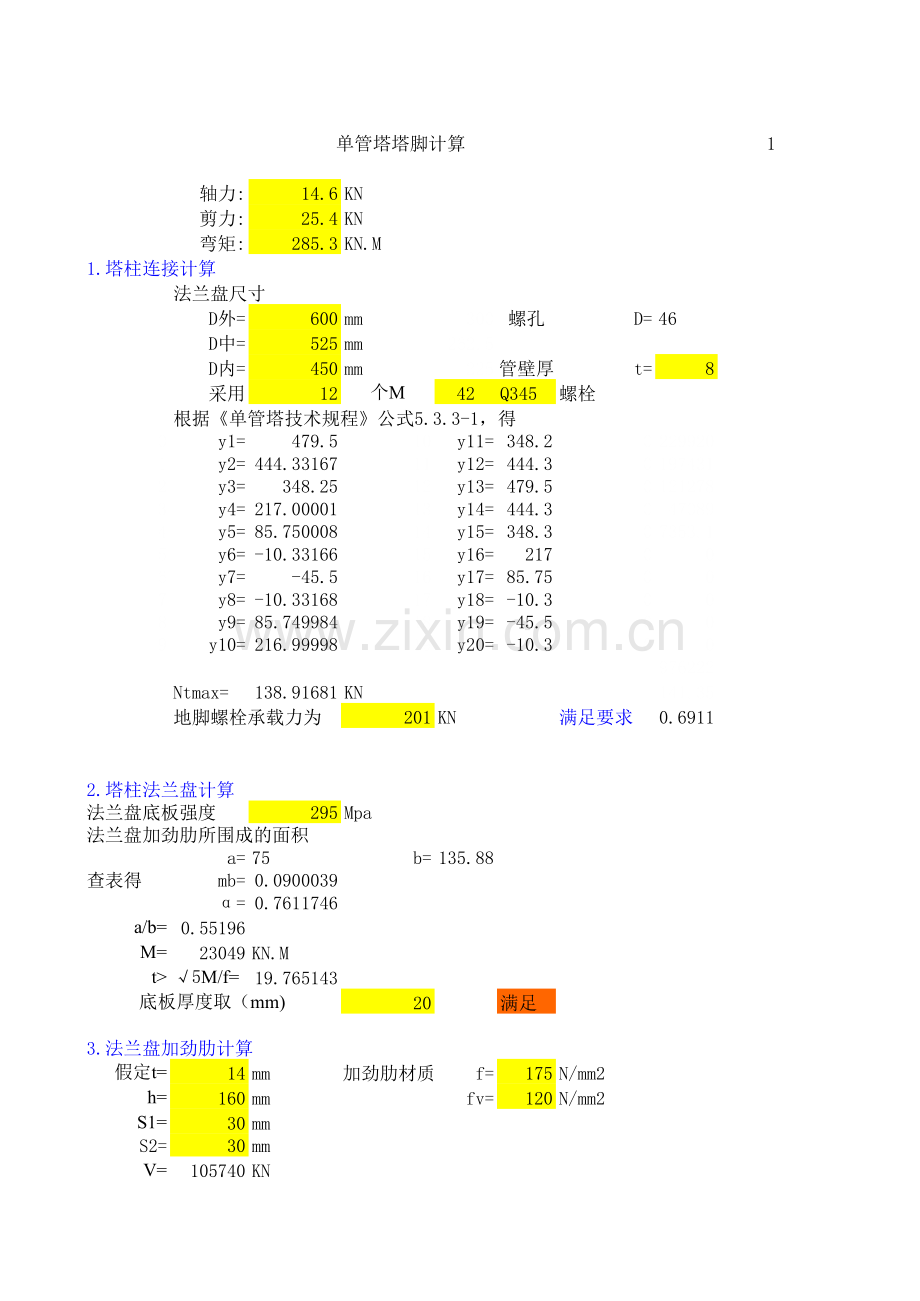

单管塔塔脚计算1轴力:14.6 KN剪力:25.4 KN弯矩:285.3 KN.M1.塔柱连接计算法兰盘尺寸D外=600 mm300 螺孔D=46D中=525 mm262.5D内=450 mm225 管壁厚t=8采用12个M42Q345螺栓根据单管塔技术规程公式5.3.3-1，得0y1=479.510y11=348.20 2299201y2=444.3316711y12=444.30 1974312y3=348.2512y13=479.50 1212783y4=217.0000113y14=444.30470894y5=85.75000814y15=348.30 7353.15y6=-10.3316615y16=217006y7=-45.516y17=85.75007y8=-10.3316817y18=-10.3008y9=85.74998418y19=-45.5009y10=216.9999819y20=-10.300976222Ntmax=138.91681 KN141.35地脚螺栓承载力为201 KN满足要求0.69112.塔柱法兰盘计算法兰盘底板强度295 Mpa法兰盘加劲肋所围成的面积a=75b=135.88查表得mb=0.0900039=0.7611746a/b=0.55196M=23049 KN.Mt 5M/f=19.765143底板厚度取（mm)20满足3.法兰盘加劲肋计算假定t=14 mm加劲肋材质f=175 N/mm2h=160 mmfv=120 N/mm2S1=30 mmS2=30 mmV=105740 KN加劲肋剪应力=47.205331 满足要求加劲肋正应力=55.318748 满足要求竖焊缝计算lw=200焊缝强度ftw=265 N/mm2hf=8fvw=180 N/mm2f=66.0875 满足要求f=74.3484 满足要求折算应力 136.493 满足要求水平焊缝hf=8lw=100f=132.175 满足要求
