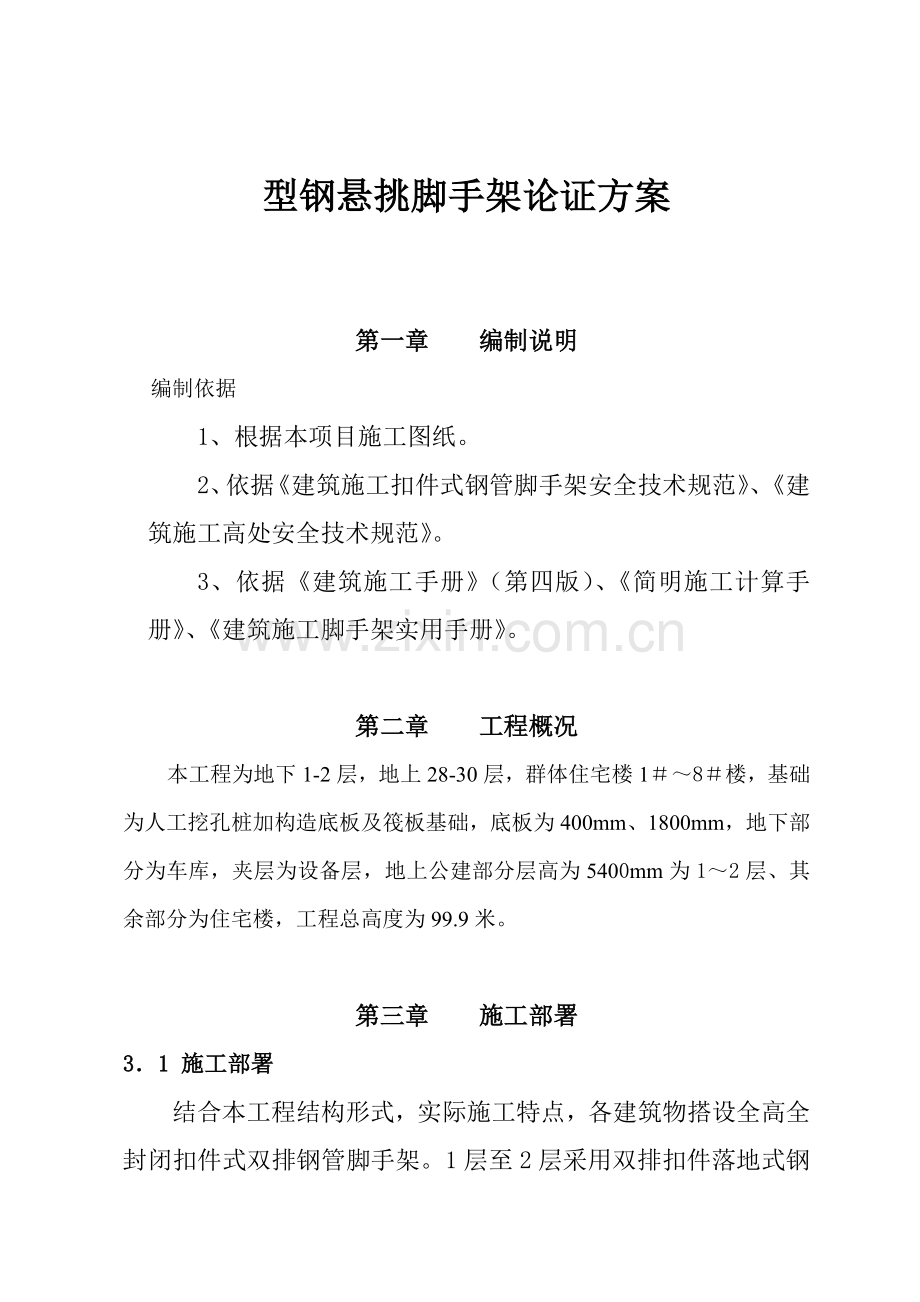

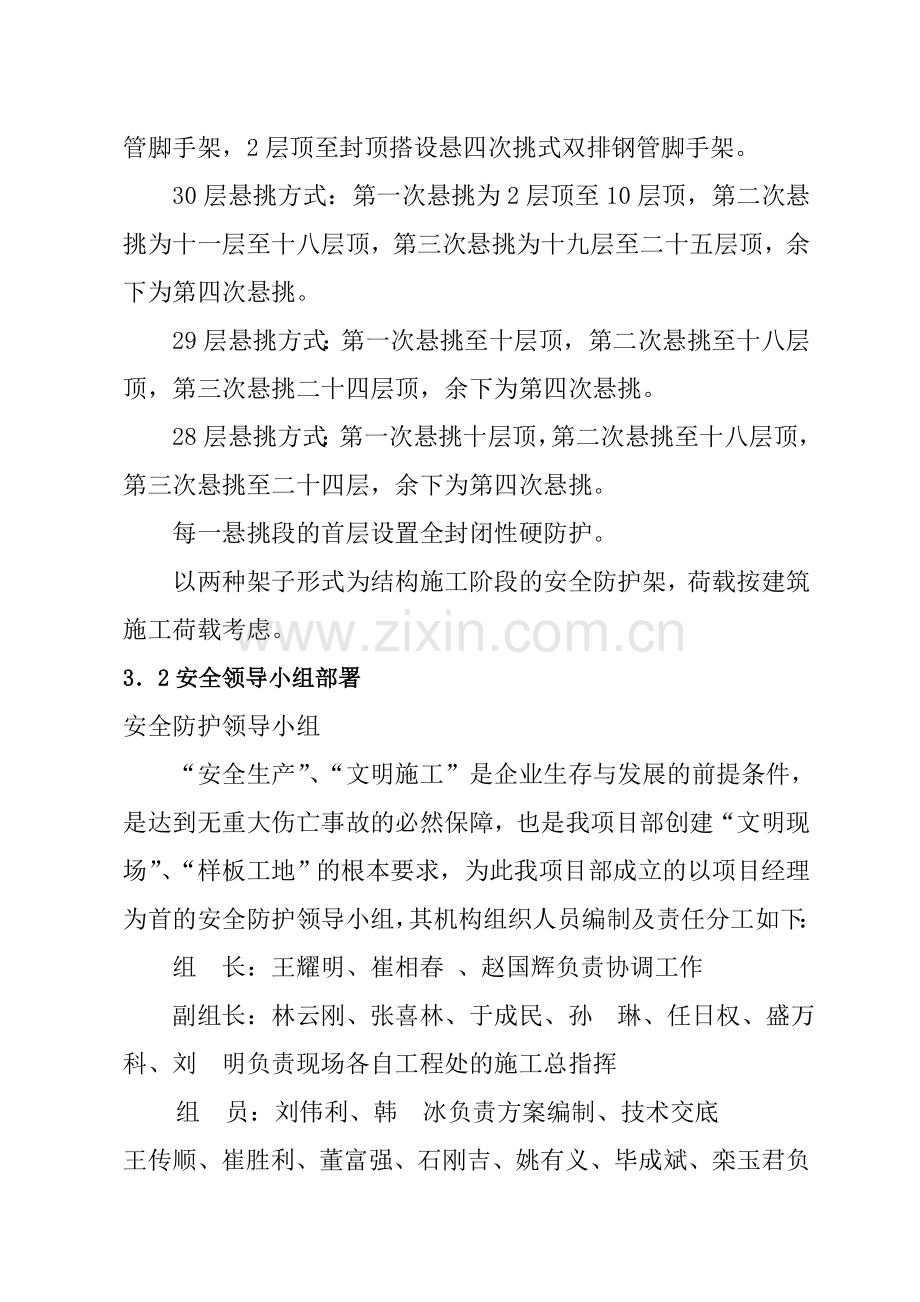

型钢悬挑脚手架论证方案第一章 编制说明编制依据1、根据本项目施工图纸。2、依据建筑施工扣件式钢管脚手架安全技术规范、建筑施工高处安全技术规范。3、依据建筑施工手册（第四版）、简明施工计算手册、建筑施工脚手架实用手册。第二章 工程概况本工程为地下1-2层，地上28-30层，群体住宅楼18楼，基础为人工挖孔桩加构造底板及筏板基础，底板为400mm、1800mm，地下部分为车库，夹层为设备层，地上公建部分层高为5400mm为12层、其余部分为住宅楼，工程总高度为99.9米。第三章 施工部署31 施工部署结合本工程结构形式，实际施工特点，各建筑物搭设全高全封闭扣件式双排钢管脚手架。1层至2层采用双排扣件落地式钢管脚手架，2层顶至封顶搭设悬四次挑式双排钢管脚手架。30层悬挑方式：第一次悬挑为2层顶至10层顶，第二次悬挑为十一层至十八层顶，第三次悬挑为十九层至二十五层顶，余下为第四次悬挑。29层悬挑方式：第一次悬挑至十层顶，第二次悬挑至十八层顶，第三次悬挑二十四层顶，余下为第四次悬挑。28层悬挑方式：第一次悬挑十层顶，第二次悬挑至十八层顶，第三次悬挑至二十四层，余下为第四次悬挑。每一悬挑段的首层设置全封闭性硬防护。以两种架子形式为结构施工阶段的安全防护架，荷载按建筑施工荷载考虑。32安全领导小组部署安全防护领导小组“安全生产”、“文明施工”是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是我项目部创建“文明现场”、“样板工地”的根本要求，为此我项目部成立的以项目经理为首的安全防护领导小组，其机构组织人员编制及责任分工如下：组 长：王耀明、崔相春 、赵国辉负责协调工作 副组长：林云刚、张喜林、于成民、孙 琳、任日权、盛万科、刘 明负责现场各自工程处的施工总指挥 组 员：刘伟利、韩 冰负责方案编制、技术交底 王传顺、崔胜利、董富强、石刚吉、姚有义、毕成斌、栾玉君负责现场施工协调监督、检查。第四章 悬挑脚手架技术要求41 悬挑钢管脚手架的搭设工艺及搭设要求1、搭设工艺水平挑工字钢立杆纵向扫地杆横向扫地杆其后的搭设顺序与落地架相同。2、搭设要求水平挑出20工字钢间距1.5米、在转角部位工字钢呈扇形摆放、挑出工字钢长度为1.3米，工字钢锚环与建筑结构梁板固定。预埋锚环采用HPB235级18预埋于混凝土梁板底层钢筋位置，并应与混凝土梁板底层钢筋焊接或绑扎牢固，锚环两个端头紧扣在工字钢上皮、两个端头满足单面焊要求。每个悬挑的工字钢端头定位点用200长HPB23525钢筋距悬挑梁端部不小于100mm焊接一个爪，以起到固定钢管作用；立杆横距0.9米、纵距1.5米,大横杆步距1.8米，每两层设一连墙拉杆，60m内采用两步两跨、6080m采用两步一跨、80m以上进行加密处理，防止上翻。锚点设置在距工字钢端头200mm一道，距第一道锚点200mm距离再设置第二道锚点，第三道锚点设置在工字钢挑出位置内侧200mm的位置上。42 脚手架拆除施工工艺及安全技术措施1、脚手架搭设技术要求（1）、立杆全楼脚手架（除局部外）采用双排单立杆，底下的立杆要安放在悬挑梁头的焊接钢筋头上，防止滑移。立杆顶端高出女儿墙上皮1米，立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接，接头交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm，各接头中心距主节点的距离不大于60cm。（2）、大横杆大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧，其长度大于3跨度，不小于6米，同一步大横杆四周要交圈。（3）、小横杆每一立杆与大横杆相交处（即主节点），都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间在等间距设置增设12根小横杆，两杆间距不大于75cm，小横杆伸出大横杆边缘距离不小于10cm，且长度不大于40cm。上下层小横杆应在立杆处错开布置。（4）、纵横向扫地杆纵向扫地杆采用直角扣件固定在距底座上皮不大于20cm处立柱上，横向扫地杆亦用直角扣件固定在紧靠纵向扫地杆下方的立柱上。（5）、剪刀撑本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，单杆部位采用单杆通长剪刀撑。剪刀撑每6步4跨设置一道，斜杆与地面的夹角在4560度之间。斜杆相交处于同一条直线上，并沿架高连续布置。剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于15cm。最下部的斜杆与立杆的连接点距地面的高度控制在30cm内。剪刀撑的杆件连接采用搭接，其搭接长度不小于100cm，并用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离不小于10cm。横向斜撑搭设在主楼脚手架部位。在同节内、由底至顶层成“之”字型，斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上，除拐角处横向斜撑外，中间应每隔6跨设置一道。（6）、脚手板脚手板采用钢跳板、木跳板，厚5cm、宽3545cm，长度不小于3.5米的钢跳板、木跳板。首层满铺一层脚手板，以上每每次悬挑要满铺一层脚手板，并设置安全网及防护栏杆，脚手板设置在3根横向水平杆上，并在小横杆处用直径1.2mm的镀锌铁丝箍绕23圈固定。当脚手板长度小于2米时，可采用两根小横杆，并将板两端与其可靠固定，可防倾覆。脚手板应平铺、满铺、铺稳，接缝处设两根小横杆，各杆距接缝的距离均不大于15cm。靠墙一侧的脚手板离墙的距离不应大于15cm。拐角处两个方向的脚手板应重叠放置，避免出现探头及空档现象。（7）、连墙件本工程采用刚性连接件，垂直间距为3.0米，水平间距为1.5米。连墙壁杆用483.5的钢管，与脚手架、建筑物的连接采用双扣件。在顶板上两框架间中点处距结构外皮1.1米处预埋HRB335钢筋（加工尺寸与悬挑预埋相同），用483.5的钢管与脚手架水平拉结穿墙。（8）、防护设施脚手架要满挂全封闭式的密目安全网。密目安全网1.86.0米的规格，用网绳绑扎在大横杆或立杆里侧。作业层网应高于平台1.2米，并在作业层下步架设一道水平兜网。作业层脚手立杆于0.9m处设一道防护栏杆，底部侧面设18cm高的挡脚手板。在转角处多设一道15。钢丝绳和483.5的钢管拉接，预埋吊环直径为HPB235级20mm与建筑结构固定钢丝绳卡具部少于3个，进行加强。（9）、斜道的设置本工程在各建筑物的周围设置人行斜道、斜道依附着脚手架设置。、人行斜道宽度不宜小于1m、坡度采用1：3。、拐变处设置平台，其宽度不小于斜道宽度。、斜道两侧及平台外围均应设置栏杆及挡脚板，栏杆高度应为1.2米，挡脚板高度不小于180mm。、脚手板采用顺铺、接缝采用搭接，下面的板头应压住上面的板头，板头的凸棱处采用三角木填顺。、斜道脚手板上每隔300mm设置一根防滑木条，木条厚度为20-30mm。（10）、剪刀撑和横向斜撑的布置悬挑式脚手架自立杆底座下皮，至本悬挑段的架顶栏杆上皮之间的垂直距离小于24m的双排脚手架，宜搭设间断式剪刀撑； 横向斜撑的设置应符合下列规定：横向斜撑应在同一节内，由底至顶层呈之字型连续布置；一字型、开口型双排脚手架的两端均必须设置横向斜撑；高度在24m以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道;2、脚手架拆除施工工艺及安全技术措施 （1）拆除施工工艺拆除程序应遵守由上而下，严禁上下同时作业，即先拆拉杆、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆（一般的拆除顺序为：安全网栏杆脚手板小横杆大横杆立杆）。 当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端应搭设抛撑；连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如大于2步应增设连墙件加固；各构配件严禁抛掷至地面；工人必须站在临时设置的脚手板上进行拆卸作业，并按规定使用安全防护用品；拆除工作中，严禁使用榔头等硬物击打，拆下的连接件应放入袋内，扣件应先传递至地面并放室内堆存；当脚手架拆至下部最后一根长管的高度（约6.5米）时，应先在适当位置临时抛撑加固、后拆连墙件。（2）安全技术措施 拆架前，全面检查待拆脚手架，根据检查结果，拟定出作业计划，报请批准进行技术交底后才准作业。、架体拆除前必须察看施工现场环境，包括架空线路。外脚手架，地面的设施等各类障碍物，地锚，缆风绳、连墙杆及被架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉。、拆除时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设人指挥，禁止非作业人员进入。、拆除时要统一指挥，上下呼应，动作协调。当解开与另一个人有关的扣件时必须先告诉对方，并得到允许，以免坠落伤人。、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。 每天拆架下班时不应留下隐患部位。、拆架时严禁碰撞脚手架附近电源线，以防触电事故。、杆件和扣件在拆除时应分离开，脚手板应自外向里竖立搬运，以防止脚手板和垃圾物从高处坠落伤人。、拆下的零配件要装入容器内，用料斗吊下，拆下的钢管要绑扎牢固，双点起吊，严禁从高处抛掷。、须做好每一悬挑段首层防护，最上段应采取防上翻措施。 11、转角部位必须对工字钢进行钢丝绳吊拉。12、最上两悬挑段连墙件的设置不能大于两步两跨，且使用双扣件。3、质量、安全保证体系1）、配件允许偏差序号项目允许偏差(mm)1无缝钢管尺寸外径48mm壁厚-0.52钢管两端面切斜偏差1.703立钢管弯曲3mL4m124钢管外表面锈蚀=1+20.505水平杆、斜杆的钢管弯曲L6.5m302）、脚手架搭设的允许偏差和检验方法详见J842001安全技术规范。3）、安全管理与维护、搭拆脚手架必须由专业架子工担任，并按现行国家标准特种作业人员安全技术考核管理规则（GB5036）考核合格，持证上岗。上岗人员应定期进行体检，凡不适于高处作业者，不得上脚手架操作。、搭拆脚手架时工人必须戴安全帽、系安全带、穿防滑鞋。、操作层上施工荷载应符合设计要求，不得超载；不得在脚手架上集中堆放模板、钢筋等物件。严禁在脚手架上拉缆风绳或固定、架设混凝土泵、泵管及起重设备等。、施工期间不得拆除下列杆件：a）、交叉支撑，水平架；b）、连墙件；c）、加固杆件：如剪刀撑、水平加固件、扫地杆、封口杆等等；d）栏杆；在脚手架基础或邻近严禁进行挖掘作业。沿脚手架外侧严禁任意攀爬。结构临边防护措施在结构四周边线内50cm处设置全封闭式护身栏，使用材料均采用483.5钢管，其高度不低于1.2米，立杆间距不大于2.5米。竖间每隔0.6米设置一道通长大横杆，每隔一根立杆设置一道三脚架。沿钢管长度方向刷红油漆、挂醒目标志牌；护身栏四周满挂密目安全网，白天设警示牌；夜间设红色标志灯；临边四周1米范围内不准堆料、停放机具。楼梯间防护措施楼梯的侧面利用脚手架做安全防护，架子立管从电梯井内拉搭设，侧边沿楼梯坡度方向做一道1.2米高的护身栏，侧边底部设18cm高的挡脚板。防雷避电措施采用避雷针与大横杆连接、接地线与整幢建筑物，楼层内避雷系统连成一体的措施，避雷针共设置4根避雷针，采用12镀锌钢筋制作，高度不小于1米设在脚手架四角立杆上，并将所有最上层大横杆全部连通，形成避雷网格。接地线采用404(mm)的镀锌扁钢，将立杆与整幢建筑物，楼层内避雷系统连成一体，接地线的连接应保证接触、牢靠，与立杆连接时，应用2道拉环卡箍连接，螺纹加弹簧垫圈以防松动并保证接触面不小于10mm2，并将表面油漆及氧化层清除，露出金属光泽并涂以中性凡士林。接地线与建筑物楼层内避雷系统的设置扫脚手架的长度不超过50米设置1个，位置不得在人们经常走到的地方以避免跨步电压的危害，防止接地线遭机械伤害。两者的连接采用焊接，焊接长度不大于2倍的扁钢宽度。焊完后，再用接地电阻测试仪测定电阻，要求冲击电阻不大于10。同时应注意检查与其他金属物或埋地电缆之间的安全距离（一般不小于3米），以免发生击穿事故。4、文明施工要求1）进入施工现场必须戴好安全帽，高空作业系好安全带，穿好防滑鞋，严禁吸烟。2）进入施工现场的人要爱护场内的各种绿化、设施和标志牌，不得践踏草坪、损坏花草树木、随意拆除和移动标志牌。3）严禁酗酒人员上架作业，施工操作时要精力集中，禁止开玩笑的打闹。4）上下架子作业人员均应走人行梯道。5）脚手板、挡脚板、密目安全网等影响作业班组支模时，如需拆时，应由架子工来完成，任何人不得任意拆改。6）脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经监理部同意后由架子工操作。7）不准利用脚手架吊运重物，作业人员不准攀登架子上下作业面；不准推车在架子上跑动。8）拆除架子而使用气割时，派专职人员做好防火工作，配备挡板，防止火星和切割物溅落。9）脚手架使用时间较长，因此在使用过程中需要进行检查，发现基础下沉、杆件变形严重、防护不全、拉结松动等问题要及时解决。10）要保证脚手架的整体性，不得与井架、升降机等一并拉结，不得截断架体。11）施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料、工具用滑轮和绳索运输，不得乱扔。12）使用的工具要放在工具袋内，防止掉落伤人，登高要穿防滑鞋，袖口及裤口要扎紧。13）脚手架堆放场做到整洁，摆放合理，专人保管，并建立严格领、退料手续。14）施工人员做到活完料净脚下清，确保脚手架等施工材料不浪费。15）运输地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清。拆下的扣件和铁丝要集中回收处理，应随时整理检查，按品种，分规格堆放整齐，妥善保管。16）六级以上大风、大雾、大雨天所停止脚手架作业。在冬季、雨季要经常检查脚手板、斜道板、跳板上有无积水、积雪等物，若有则应随时清扫，并要采取防滑措施。5、脚手架防火措施1）、必须有防火措施和专人看守；2）、必须经施工总承包单位安全部门检查批准，办理明火施工手续，并在指定范围和限定的时间内有效。3）、风力4级以上严禁明火作业。4）、脚手架上外墙保温工程施工现场为禁火区域，严禁吸烟，并应远离火源。5）、脚手架上可燃保温、装修材料临时存放现场周围10m不得有明火作业，并应有禁火标识。6）、脚手架上竹、木脚手板、踢脚板等竹木施工材料，必须用不燃材料设置防火隔离带。7）、施工作业现场必须配备足够的消防灭火器材。8）、符合其它相关规范的防火要求。9）、安全网阻燃性能及其它技术要求必须符合现行国家标准安全网的规定 GB 57252009 。10）、安全网进入施工现场应检查产品合格证，并应进行抽样复试，不合格产品不得使用。6、脚手架应急救援预案1）紧急处置程序本应急预案是为预防和控制潜在的脚手架坍塌、模板支撑系统坍塌、基坑支护坍塌、或紧急情况，做好应急准备，一旦发生能及时有效地实施应急响应，使现场人员伤害得以减少和控制。1、工地如突发因工重伤、死亡事故，应由救护组组织抢救伤员，保卫组保护现场，报警组以最快方式向项目部领导小组、领导小组应向公司、当地安全监督站报告简要情况。报告由组长负责，报警电话120。2、如认定重伤或死亡事故，保卫组负责保护事故现场，技术负责人负责绘制事故现场平面图和提供有关资料。3、安全员、项目经理填写事故快报。4、各级人员认真配合上级和政府主管部门人员勘察现场，开展事故调查。5、调查重伤事故由项目经理组织事故调查组，并在10天内提出事故报公司安全部。6、轻伤事故由各工程处安全员调查分析报告。7、机械事故报公司设备处，因机械事故伤及的人员详情，同时报公司安全部及设备科。8、项目部发生重伤事故，主管安全生产工作项目经理要召开各种会议，通报事故经过、原因，应吸取教训，提出改进措施，强化安全生产管理的要求，预防同类事故再一次发生或其它事故的发生。9、如事件发生在夜间，须由项目部夜间值班人员立即将情部电告给应急预案领导小组。2）紧急处理1、发生人身意外伤害时需采取的相应事项：（1）如现场发生人身意外伤害事故，如当事人没有自觉症状，不要轻易放走当事人，要对其进行全面检查并观察24小时，确实没有损伤时才能视为正常而放行。（2）当发现伤员心跳、呼吸停止时要及时由工地卫生员进行抢救，进行心脏复苏，直至急救医务人员到场进一步抢救。（3）现场发生人身意外伤害事故，不要慌乱，派专人守在伤员前进行临时救护。报警组负责人与急救中心或医院联系说明伤员所处地点，行车路线及达到所在地点的明显标志。（4）对于骨折伤员，特别是怀疑颈、胸腰椎骨折伤员要做好固定，用硬板搬运，不得随意拉扯、扭曲身体搬运。（5）现场发现传染病人应立即报告项目经理 王耀明 ，并进行隔离，对所有周围环境消毒及检疫，由报警组与当地疫病控制中心联系处理。2、急救（1）领导小组在得到因工伤害事故报告后，应立即组织救护，防止险情扩大；（2）伤情危急时送到就近医院进行抢救，其指导原则为尽最大努力减少拖延时间，保证抢救及时，把损失降低到最低限度；（3）如现场无应急车辆，须打“120”请求急救车；（4）若医院路线不清，可要求“120”急救车送往指定医院。（5）伤员送往医院过程中，必须由项目部卫生员 相陪（夜间施工由值班人员相陪）以避免产生不必要的麻烦，并保护好现场，及时通报有关领导及安全人员。3）现场应急救护措施1、外伤应急救护一般轻伤处理，由项目部卫生员负责处理。外伤出血后，根据伤口的部位、轻重程度，可分别或同时采取指压止血法、加压包扎法或止血带止血法，如有骨折，则采用木板等物予以固定。（1）包扎动作轻、快、准、牢，对暴露的伤口，尽可能用无菌敷料覆盖伤口，再行包扎。包扎不可过紧、过松，以防滑脱或压迫血管、神经，影响远端血运。（2）骨折固定时，本着先救命后治伤的原则，先进行呼吸心跳的急救，有大出血时，应先止血，再包扎，最后固定骨折部位。（3）运送伤患者前，应检查伤者头、胸、腹、背及四肢的伤势，并给予适应的处理，如所处环境危险，应尽快脱离，否则就地抢救，搬运时注意伤员体位，避免再损伤。（4）现场处理后，尽快转送到附近医院2、现场心、肺、脑复苏施工现场出现电击、严重创伤、中暑、中毒等易引起心跳骤停的情况，及早抢救，对伤者复苏有重大意义。(1)判断心跳骤停症状a颈动脉搏动消失b意识丧失，呼之不应(2)现场心肺复苏a、呼救：一旦判断病人昏迷，就要呼救，他人协组打急救电话或叫救护车，保健员就地抢救。b、病人体位仰卧在硬地板或硬板床上。(3)心肺复苏法a、打开气道，使病人颈部上抬使头后仰，保证呼吸道通畅；b、人工呼吸，口对口吹气，每次11.5秒钟，（注意胸部是否起落，每5秒吹一次）；(4)心外按摩，建立人工循环用拳击心前区，拳距前胸20-30cm，向前胸猛击两下，有时即可恢复心跳。(5)胸外挤压部位：胸骨中下1/3交接处，下压深度3-5cm，频率80-100/分。双人操作：吹气与按压比为1： 5，每4-5分钟检查一次颈动脉搏动及自主呼吸是否恢复。单人操作：每次按压15次，吹气2次，每4-5分钟检查一次颈动脉搏动及自主呼吸是否恢复。按压注意事项：a、按压必须平稳，有规律进行，不能中断；b、平常不能离开胸膛，不能猛压猛松，以免改变按压位置，或引起肋骨骨折；c、双肩应压胸前正上方，平臂要与胸垂直，按压时身体不要前后摇摆；d、胸部按压部位必须正确，否则不仅按压无效，反有危险。4）、消防应急预案本应急预案是为预防和控制潜在的火灾（特别是高层建筑防火、脚手架火灾）事故或紧急情况，做好应急准备，一旦发生能及时有效地实施应急响应，使火灾得以控制和扑灭，以减少和控制人员伤亡和财产损失。（一）应急准备1、组织和人员（1）现场指挥灭火指挥小组为项目部应急领导小组。（2）义务消防队队长由项目经理担任，负责扑救工作的组织。（3）报警组负责报警，消防车和救护车的接车工作。（4）消防保卫组负责现场警卫保护和人员疏散工作。（5）救护组负责受伤人员紧急的救护和护送救护车工作。 （6）水电工负责切断火区电源和灭火的照明和供水工作。（7）事故处理由项目经理，技术负责人、安全员，工程负责人负责。2、人员培训和教育（1）对员工进行基本防火知识教育。（2）对义务消防员进行基本消防知识教育和消防器材的操作培训。3、策划工伤现场防火重点，消防设施和消防通道布置，绘制消防平面图。4、必要时，组织适当的消防演习，主要学习义务消防员的使用消防器材，人员和财物的疏散等。（二）应急措施1、发现火灾事故时，发现人员要及时向消防领导小组报警，并讲明发生火灾的地点、燃烧物质的种类和数量，火势情况，接报人员应将报警人员姓名、报警情况等作记录，并向内部和外部相关方及时传递信息。附表：各类火灾的灭火方案火灾类别易燃物类别适用的灭火器材/灭火步骤注意事项A类：固体物质火灾棉、麻、纸张、木材水、泡沫、干粉、二氧化碳与火源点保持足够的距离B类：液体和可熔的固体物质火灾汽油、煤油、柴油、原油、油漆、甲醇、乙醇、沥青、电石、石蜡一般用泡沫、干粉等灭火剂禁止使用高压直流水枪直接灭火，可以使用喷雾水枪扑救。扑救时要保持足够距离二氧化碳适宜小范围油类火灾泡沫扑救容器内的易燃可燃液体火灾酒精等醇类火灾要使用抗溶性泡沫砂土适宜扑救沥青和地面上流散的易燃可燃液体火灾C类：气体火灾煤气、天然气、甲烷、乙炔、氢气火灾先将气体输送阀门或管道关死，截断气源，断绝气体来源，进行冷却灭火，可使用直流水枪或喷雾水枪、二氧化碳、干粉等灭火剂戴好防护用具，防止烫伤、中毒等对一时无法堵漏、封闭气源的燃烧，不宜立即将火扑灭，可以一边用水冷却保护建筑物和设备，一边让气体自行燃尽D类：金属火灾钾、钠、镁、钛、锆、锂、铝镁合金等火灾一般用干砂掩埋忌用水、泡沫及含水性物质，也不能用 代烷、二氧化碳及常用干粉灭火剂钢悬挑和落地式脚手架计算书悬挑扣件式钢管脚手架的计算依据建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)、建筑结构荷载规范(GB 50009-2001)、钢结构设计规范(GB 50017-2003)、建筑施工安全检查评分标准(JGJ59-99)、建筑施工高处作业安全技术规范(JGJ80-91) 以及本工程的施工图纸。结合现场的实际，悬挑的高度设计计算分为18米和24米。一、悬挑式脚手架设计（高度为18米）（一）18米悬挑式脚手架设计计算参数 计算的脚手架为双排脚手架，搭设高度18.0米，立杆采用单立管。 搭设尺寸为：立杆的纵距1.50米，立杆的横距.0.90米，大横杆的步距1.80米。 采用的钢管类型为483.5， 连墙件采用2步2跨，竖向间距3.00米，水平间距3.00米。采用2步1跨，竖向间距3.00米，水平间距1.50米。 施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设2层。 悬挑水平钢梁采用20号工字钢，其中建筑物外悬挑段长度1.30米，建筑物内锚固段长度2.70米。 悬挑水平钢梁采用钢丝绳与建筑物拉结，最外面钢丝绳距离建筑物1.20m。 一、小横杆的计算: 小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。 按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。 1.均布荷载值计算 小横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.3001.500/3=0.150kN/m 活荷载标准值 Q=3.0001.500/3=1.500kN/m 荷载的计算值 q=1.20.038+1.20.150+1.41.500=2.326kN/m 小横杆计算简图 2.抗弯强度计算 最大弯矩考虑为简支梁均布荷载作用下的弯矩 计算公式如下: M=2.3261.0002/8=0.291kN.m =0.291106/5080.0=57.236N/mm2 小横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为简支梁均布荷载作用下的挠度 计算公式如下: 荷载标准值q=0.038+0.150+1.500=1.688kN/m 简支梁均布荷载作用下的最大挠度 V=5.01.6881000.04/(3842.06105121900.0)=0.875mm 小横杆的最大挠度小于1000.0/150与10mm,满足要求! 二、大横杆的计算: 大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。 用小横杆支座的最大反力计算值，在最不利荷载布置下计算大横杆的最大弯矩和变形。 1.荷载值计算 小横杆的自重标准值 P1=0.0381.000=0.038kN 脚手板的荷载标准值 P2=0.3001.0001.500/3=0.150kN 活荷载标准值 Q=3.0001.0001.500/3=1.500kN 荷载的计算值 P=(1.20.038+1.20.150+1.41.500)/2=1.163kN 大横杆计算简图 2.抗弯强度计算 最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和 均布荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算公式如下: M=0.08(1.20.038)1.5002+0.2671.1631.500=0.474kN.m =0.474106/5080.0=93.325N/mm2 大横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和 均布荷载最大挠度计算公式如下: 集中荷载最大挠度计算公式如下: 大横杆自重均布荷载引起的最大挠度 V1=0.6770.0381500.004/(1002.060105121900.000)=0.05mm 集中荷载标准值P=0.038+0.150+1.500=1.688kN 集中荷载标准值最不利分配引起的最大挠度 V1=1.8831688.4001500.003/(1002.060105121900.000)=4.27mm 最大挠度和 V=V1+V2=4.325mm 大横杆的最大挠度小于1500.0/150与10mm,满足要求! 三、扣件抗滑力的计算: 纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc 其中 Rc 扣件抗滑承载力设计值,取8.0kN； R 纵向或横向水平杆传给立杆的竖向作用力设计值； 1.荷载值计算 横杆的自重标准值 P1=0.0381.500=0.058kN 脚手板的荷载标准值 P2=0.3001.0001.500/2=0.225kN 活荷载标准值 Q=3.0001.0001.500/2=2.250kN 荷载的计算值 R=1.20.058+1.20.225+1.42.250=3.489kN 单扣件抗滑承载力的设计计算满足要求! 当直角扣件的拧紧力矩达40-65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN； 双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN； 四、脚手架荷载标准值: 作用于脚手架的荷载包括静荷载、活荷载和风荷载。 静荷载标准值包括以下内容： (1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1394 NG1 = 0.13918.000=2.502kN (2)脚手板的自重标准值(kN/m2)；本例采用冲压钢脚手板，标准值为0.30 NG2 = 0.30021.500(1.000+0.200)/2=0.540kN (3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、冲压钢脚手板挡板，标准值为0.11 NG3 = 0.1101.5002/2=0.165kN (4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005 NG4 = 0.0051.50021.000=0.157kN 经计算得到，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 3.790kN。 活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。 经计算得到，活荷载标准值 NQ = 3.00021.5001.000/2=4.500kN 风荷载标准值应按照以下公式计算 其中 W0 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2001)的规定采用：W0 = 0.600 Uz 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)的规定采用：Uz = 0.840 Us 风荷载体型系数：Us = 1.000 经计算得到，风荷载标准值Wk = 0.70.6000.8401.000 = 0.353kN/m2。 考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 0.851.4NQ 风荷载设计值产生的立杆段弯矩 MW计算公式 MW = 0.851.4Wklah2/10 其中 Wk 风荷载基本风压标准值(kN/m2)； la 立杆的纵距 (m)； h 立杆的步距 (m)。 五、立杆的稳定性计算: 1.不考虑风荷载时,立杆的稳定性计算 其中 N 立杆的轴心压力设计值，N=10.85kN； 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.26； i 计算立杆的截面回转半径，i=1.58cm； l0 计算长度 (m),由公式 l0 = kuh 确定，l0=2.60m； k 计算长度附加系数，取1.155； u 计算长度系数，由脚手架的高度确定，u=1.50； A 立杆净截面面积，A=4.89cm2； W 立杆净截面模量(抵抗矩),W=5.08cm3； 钢管立杆受压强度计算值 (N/mm2)；经计算得到 = 84.53 f 钢管立杆抗压强度设计值，f = 205.00N/mm2； 考虑风荷载时，立杆的稳定性计算 f,满足要求! 2.考虑风荷载时,立杆的稳定性计算 其中 N 立杆的轴心压力设计值，N=9.90kN； 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.26； i 计算立杆的截面回转半径，i=1.58cm； l0 计算长度 (m),由公式 l0 = kuh 确定，l0=2.60m； k 计算长度附加系数，取1.155； u 计算长度系数，由脚手架的高度确定；u = 1.50 A 立杆净截面面积，A=4.89cm2； W 立杆净截面模量(抵抗矩)，W=5.08cm3； MW 计算立杆段由风荷载设计值产生的弯矩，MW = 0.142kN.m； 钢管立杆受压强度计算值 (N/mm2)；经计算得到 = 105.06 f 钢管立杆抗压强度设计值，f = 205.00N/mm2； 考虑风荷载
