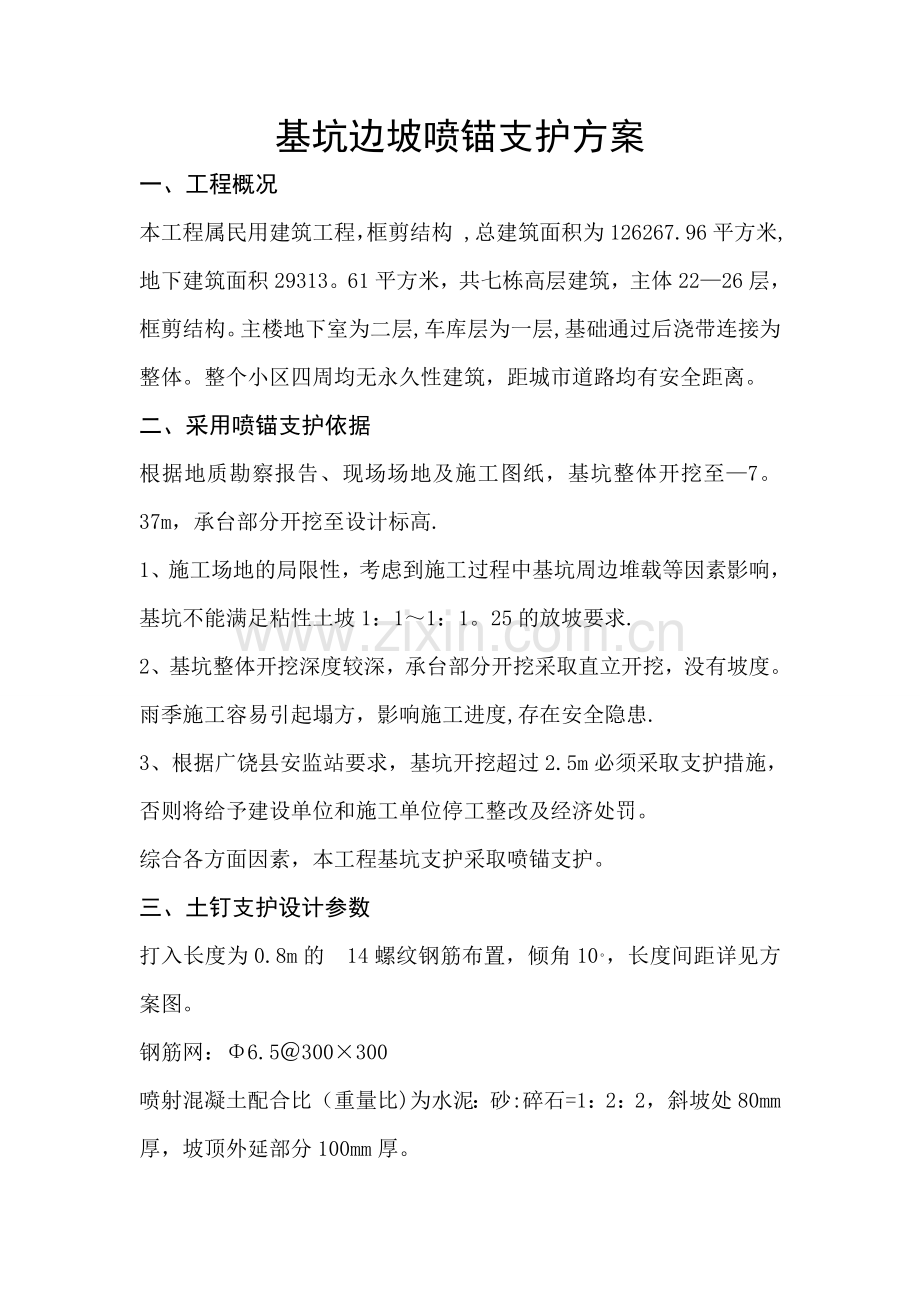

基坑边坡喷锚支护方案
一、 工程概况
本工程属民用建筑工程，框剪结构 ,总建筑面积为126267.96平方米,地下建筑面积29313。61平方米，共七栋高层建筑，主体22—26层，框剪结构。主楼地下室为二层,车库层为一层,基础通过后浇带连接为整体。整个小区四周均无永久性建筑，距城市道路均有安全距离。
二、 采用喷锚支护依据
根据地质勘察报告、现场场地及施工图纸，基坑整体开挖至—7。37m，承台部分开挖至设计标高.
1、 施工场地的局限性，考虑到施工过程中基坑周边堆载等因素影响，基坑不能满足粘性土坡1：1～1：1。25的放坡要求.
2、 基坑整体开挖深度较深，承台部分开挖采取直立开挖，没有坡度。雨季施工容易引起塌方，影响施工进度,存在安全隐患.
3、 根据广饶县安监站要求，基坑开挖超过2.5m必须采取支护措施，否则将给予建设单位和施工单位停工整改及经济处罚。
综合各方面因素，本工程基坑支护采取喷锚支护。
三、 土钉支护设计参数
打入长度为0.8m的14螺纹钢筋布置，倾角10。，长度间距详见方案图。
钢筋网：Φ6.5＠300×300
喷射混凝土配合比（重量比)为水泥：砂:碎石=1：2：2，斜坡处80mm厚，坡顶外延部分100mm厚。
四、 主要分项工程施工技术措施
施工工艺流程:土方开挖→钢筋网片制作安装→安放土钉钢筋→喷射混凝土→混凝土养护
1、 基坑开挖
基坑开挖为整体一次性开挖至—7。37，承台部分整体开挖后再次开挖至设计标高。土方工程完成后开始搭设脚手架做支护.
土方开挖前，按照设计放线，确定开挖边线，基坑开挖在破壁留出后10~20m土由人工修至规定坡度.在确保边坡幅员尺寸情况下，尽量保持边坡壁面的平整。
2、 钢筋网片制作安装
土钉安放完成后，按要求修整坡面,在边坡上挂Φ6。5＠300×300钢筋网片。
面层内的钢筋网片应牢固固定在边壁上，钢筋网片用插入土中的铁丝固定，但在喷射混凝土时不应出现振动。
钢筋网片用扎丝绑扎而成,网格允许偏差为±10mm,铺设钢筋网时每边的搭接长度不应小于200mm，网片与坡面间隙不小于20mm。
土钉与面层钢筋网的连接通过钉头，土钉头为四段Φ16钢筋截成250—300mm成“井"字形焊牢到土钉尾部。
3、 插入土钉钢筋
土钉钢筋选用14螺纹钢,插入土钉钢筋为0。8m，间距为2m。
4、 喷射混凝土
喷射混凝土配合比(重量比）水泥:砂:碎石=1：2：2，采用机械拌和。喷射机输送干料至工作面，在喷头处加水混合,喷湿到坡面上.喷层厚度80mm，混凝土强度等级不低于C20,石子粒径不大于12mm，水灰比不大于0。45，喷射混凝土中加入3%的速凝剂.喷射混凝土时，喷头与受喷面要保持垂直，距离1～1.5m。
土钉支护的喷射混凝土面层宜插入基坑底部以下,插入深度不小于0。2m，在基坑顶部设置宽度为1m的混凝土护顶。面层喷射混凝土终凝后2小时内喷水养护，养护时间为3-7天.
5、 排水设施的设置
开挖前先做好预防下雨时地表水流入基槽内的排水工作，护坡的同时，在基槽上口一米以外用砖砌240mm厚400mm高砖墙作为阻水带，在基槽下口设置排水沟；基底设10个1m＊1m＊1m深集水坑，每个集水坑内预备4.0KW水泵一台。
坑内排水沿基坑横向中线向基坑东西方向挖满足要求的集水坑，用水泵抽水。集水坑平面布置见下页图.
6、斜梯设置
在基坑东侧设置1个、南侧设置1个、西侧设置1个及北侧设置2个斜梯供施工人员上下.
五、 质量保证措施
1、 建立有效的质量保证体系和管理制度，并严格加以实施，确保工程施工质量。
2、 建立开工前的技术交底制度。
3、 建立严格的隐蔽工程检查制度。
4、 建立严格“跟踪监测"制度。
5、 建立严格的原材料、成本、半成品进场检验制度，不合格产品马上清出现场，不得在现场存放。
六、 正常使用已支护边坡要求
1、 严禁随意破坏坡面.
2、 准确掌握基坑边10m范围内上、下水管线情况,对污水管线进行疏通，确保流水通畅,壁面破坏上水管线,杜绝边坡内部出现涌水现象。
3、 注意坡顶和坡脚的防水、排水工作,各种施工及生活用水和雨水不能直接排放到基坑边10m范围内未硬化的地面，以免地表水进入坡面.坡顶和坡脚的积水及时排走，严禁坡脚长期被水浸泡。
4、 坡顶2m范围内不得堆积材料和通行大型载重车，重型吊车的支脚支撑点必须在坡顶4m以外。
附：基槽边坡支护方案.
