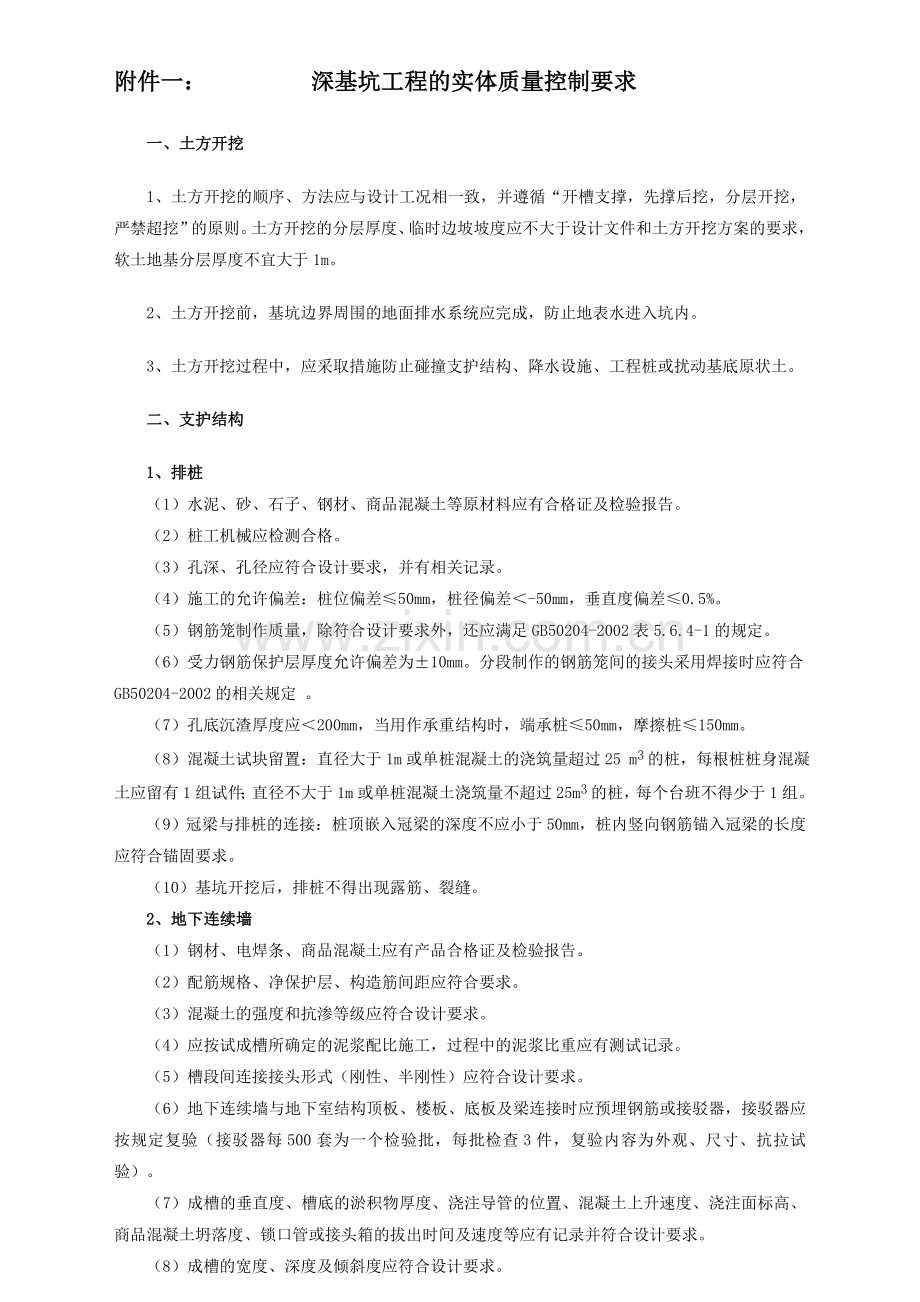

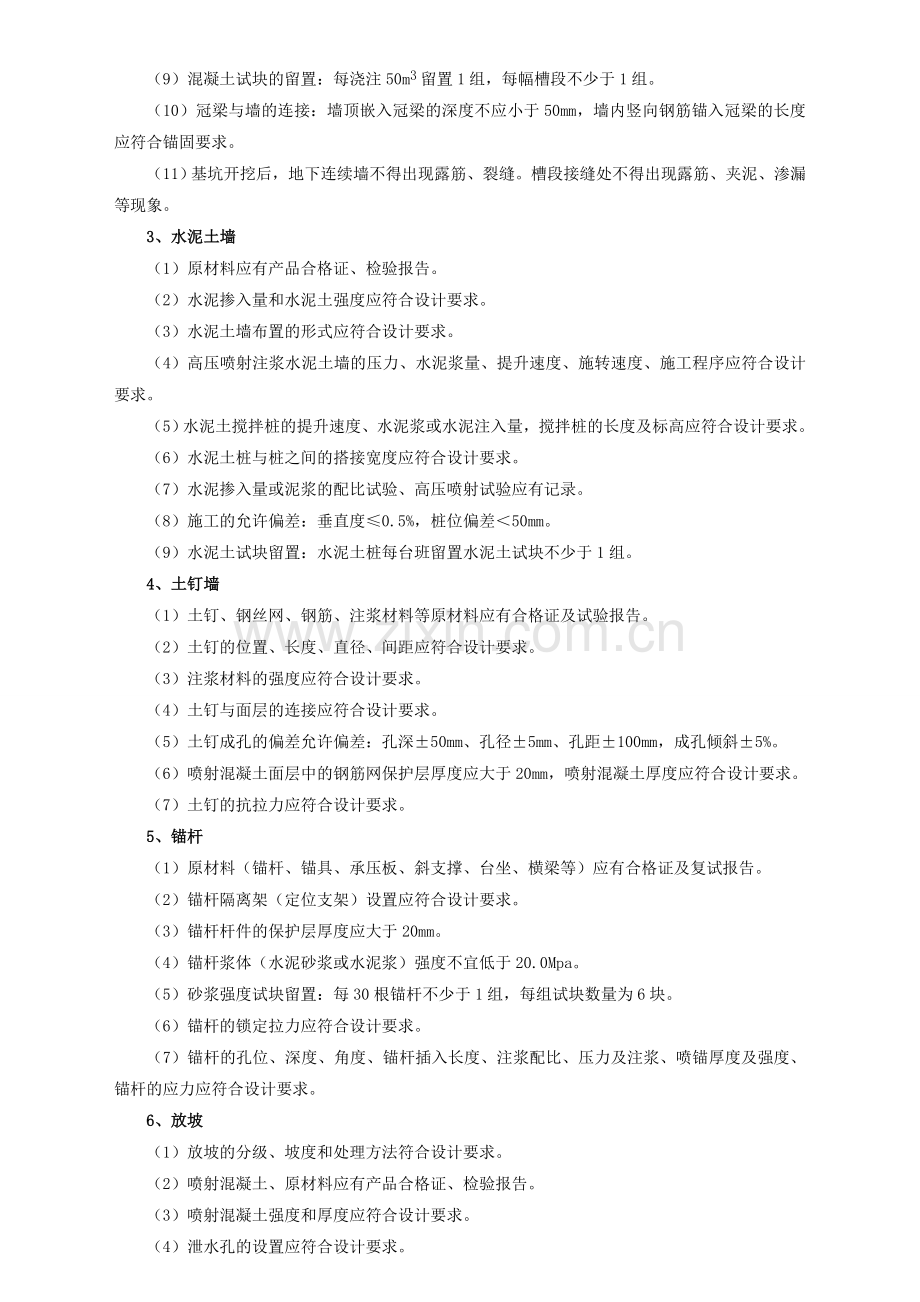

附件一： 深基坑工程的实体质量控制要求一、土方开挖1、土方开挖的顺序、方法应与设计工况相一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。土方开挖的分层厚度、临时边坡坡度应不大于设计文件和土方开挖方案的要求，软土地基分层厚度不宜大于1m。2、土方开挖前，基坑边界周围的地面排水系统应完成，防止地表水进入坑内。3、土方开挖过程中，应采取措施防止碰撞支护结构、降水设施、工程桩或扰动基底原状土。二、支护结构1、排桩（1）水泥、砂、石子、钢材、商品混凝土等原材料应有合格证及检验报告。（2）桩工机械应检测合格。（3）孔深、孔径应符合设计要求，并有相关记录。（4）施工的允许偏差：桩位偏差50mm，桩径偏差-50mm，垂直度偏差0.5%。（5）钢筋笼制作质量，除符合设计要求外，还应满足GB50204-2002表5.6.4-1的规定。（6）受力钢筋保护层厚度允许偏差为10mm。分段制作的钢筋笼间的接头采用焊接时应符合GB50204-2002的相关规定 。（7）孔底沉渣厚度应200mm，当用作承重结构时，端承桩50mm，摩擦桩150mm。 （8）混凝土试块留置：直径大于1m或单桩混凝土的浇筑量超过25 m3的桩，每根桩桩身混凝土应留有1组试件；直径不大于1m或单桩混凝土浇筑量不超过25 m3的桩，每个台班不得少于1组。（9）冠梁与排桩的连接：桩顶嵌入冠梁的深度不应小于50mm，桩内竖向钢筋锚入冠梁的长度应符合锚固要求。（10）基坑开挖后，排桩不得出现露筋、裂缝。2、地下连续墙（1）钢材、电焊条、商品混凝土应有产品合格证及检验报告。（2）配筋规格、净保护层、构造筋间距应符合要求。（3）混凝土的强度和抗渗等级应符合设计要求。（4）应按试成槽所确定的泥浆配比施工，过程中的泥浆比重应有测试记录。（5）槽段间连接接头形式（刚性、半刚性）应符合设计要求。（6）地下连续墙与地下室结构顶板、楼板、底板及梁连接时应预埋钢筋或接驳器，接驳器应按规定复验（接驳器每500套为一个检验批，每批检查3件，复验内容为外观、尺寸、抗拉试验）。（7）成槽的垂直度、槽底的淤积物厚度、浇注导管的位置、混凝土上升速度、浇注面标高、商品混凝土坍落度、锁口管或接头箱的拔出时间及速度等应有记录并符合设计要求。（8）成槽的宽度、深度及倾斜度应符合设计要求。（9）混凝土试块的留置：每浇注50m3留置1组，每幅槽段不少于1组。（10）冠梁与墙的连接：墙顶嵌入冠梁的深度不应小于50mm，墙内竖向钢筋锚入冠梁的长度应符合锚固要求。（11）基坑开挖后，地下连续墙不得出现露筋、裂缝。槽段接缝处不得出现露筋、夹泥、渗漏等现象。3、水泥土墙（1）原材料应有产品合格证、检验报告。（2）水泥掺入量和水泥土强度应符合设计要求。（3）水泥土墙布置的形式应符合设计要求。（4）高压喷射注浆水泥土墙的压力、水泥浆量、提升速度、施转速度、施工程序应符合设计要求。（5）水泥土搅拌桩的提升速度、水泥浆或水泥注入量，搅拌桩的长度及标高应符合设计要求。（6）水泥土桩与桩之间的搭接宽度应符合设计要求。（7）水泥掺入量或泥浆的配比试验、高压喷射试验应有记录。（8）施工的允许偏差：垂直度0.5%，桩位偏差50mm。（9）水泥土试块留置：水泥土桩每台班留置水泥土试块不少于1组。4、土钉墙（1）土钉、钢丝网、钢筋、注浆材料等原材料应有合格证及试验报告。（2）土钉的位置、长度、直径、间距应符合设计要求。（3）注浆材料的强度应符合设计要求。（4）土钉与面层的连接应符合设计要求。（5）土钉成孔的偏差允许偏差：孔深50mm、孔径5mm、孔距100mm，成孔倾斜5%。（6）喷射混凝土面层中的钢筋网保护层厚度应大于20mm，喷射混凝土厚度应符合设计要求。（7）土钉的抗拉力应符合设计要求。5、锚杆（1）原材料（锚杆、锚具、承压板、斜支撑、台坐、横梁等）应有合格证及复试报告。（2）锚杆隔离架（定位支架）设置应符合设计要求。（3）锚杆杆件的保护层厚度应大于20mm。（4）锚杆浆体（水泥砂浆或水泥浆）强度不宜低于20.0Mpa。（5）砂浆强度试块留置：每30根锚杆不少于1组，每组试块数量为6块。（6）锚杆的锁定拉力应符合设计要求。（7）锚杆的孔位、深度、角度、锚杆插入长度、注浆配比、压力及注浆、喷锚厚度及强度、锚杆的应力应符合设计要求。6、放坡（1）放坡的分级、坡度和处理方法符合设计要求。（2）喷射混凝土、原材料应有产品合格证、检验报告。（3）喷射混凝土强度和厚度应符合设计要求。（4）泄水孔的设置应符合设计要求。7、支撑体系（1）钢筋混凝土支撑所用原材料及混凝土试块的留置应符合GB50204-2002的要求。（2）钢支撑所用的原材料及配件应有合格证或复试报告。（3）钢腰梁与排桩或地下连续墙之间的填充（应采用C25细混凝土填充）、钢腰梁与钢支撑间的连接形式应符合设计和规范要求。（4）钢支撑预加压力应符合设计要求。（5）立柱质量、立柱与支撑梁连接应符合设计要求。（6）支撑的允许偏差，且应符合附表1-1的要求。表1-1 支撑允许偏差表钢筋混凝土支撑截面尺寸+8mm，-5mm支撑中心标高及同层支撑顶面标高差30mm支撑两端的标高差不大于20mm，支撑长度的1/600支撑挠曲度不大于支撑长度的1/1000立柱垂直度不大于基坑开挖深度的1/300支撑与立柱的轴线偏差不大于50mm支撑水平轴线偏差不大于30mm8、基坑土体加固（1）土体加固的部位、范围和方法应符合设计要求。（2）所用材料应有合格证及复试报告。（3）注浆、高压喷射注浆加固法的施工参数（压力、水泥浆量、提升速度、旋转速度等）应符合设计要求。 9、SMW支护结构（1）原材料（型钢、水泥等）应有合格证及复试报告。（2）水泥土搅拌桩的质量控制要点同水泥土墙。（3）型钢、钢板或其它加劲材料等的几何尺寸应符合设计要求。（4）型钢的定位、垂直度、长度等应符合设计要求。（5）型钢应待地下主体结构施工完成、混凝土强度和土方回填符合设计要求后方可拔除，拔除后留下的空隙应用水泥砂浆自流压密填实。三、地下水控制1、现场地下水控制系统应符合设计要求。2、排水沟坡度、井管（点）垂直度、井管（点）间距、插入深度、过滤砂砾料填灌、井点真空度和电渗井点阴阳极距离等应符合设计要求。3、降水与排水施工质量检验标准见附表1-2的要求。表1-2 降水与排水施工质量检验标准表序号检 查 项 目允许值或允许偏差检 查 方 法单位数值1排水沟坡度12目测：坑内不积水、排水畅通2井管（点）垂直度%1插管时目测3井管（点）间距%150用钢尺量4井管（点）插入深度mm200水准仪5过滤砂砾料填灌mm5检查回填料用量6井点真空度：轻型井点喷射井点KPa6093真空度表7电渗井点阴阳极距离：轻型井点喷射井点mm80100120150用钢尺量4、当因降水而危及基坑及周边环境安全时，应采取截水或回灌措施。四、支撑拆除及土方回填1、应遵循“先撑后拆”的原则。在支撑拆除前，换撑结构必须完成且强度达到设计要求，拆除的顺序、方法应符合施工方案和设计要求。2、基坑应及时回填，回填土的质量、分层厚度、密实度应符合设计要求，回填土的密实度应分层检测。附件二： 深基坑工程的检测要求 基坑类型检测项目检测方法及数量检测单位排桩灌注桩完整性检查抽取总桩数的30%，且不少于20根进行小应变检测检测机构小应变检测结果影响受力时，采用钻芯法进行补充检测，其检测数量为总桩数的2%，不少于3根对于直径大于800mm的灌注桩应抽取10%进行超声波或取芯检测成孔的垂直度灌注桩采用测斜仪测量，其数量为总桩数的10%，且不少于10根检测机构（人工挖孔桩由施工单位自检，监理见证）孔径灌注桩采用井径仪测量，其数量为总桩数的10%，且不少于10根预制桩焊缝探伤检测对焊接接头抽取总桩数的10%检测机构完整性检查抽取总桩数的30%，且不少于20根进行小应变检测钢桩焊缝探伤检测抽取总桩数的20%检测机构地下连续墙混凝土质量检验抽取大于总槽段数20%的槽段，且不少于3个槽段进行声波透射法检查墙身混凝土结构内在质量检测机构成槽的垂直度、倾斜度、沉渣采用井径仪等，其数量为总槽段数的20%检测机构水泥土墙SMW支护成桩质量检查成桩三天内，轻便动力触探不少于总桩数的2%，且不少于5根检测机构完整性及其强度水泥土达到28天后，采用钻芯法检测完整性及其强度，其钻芯数量不少于总桩数的2%，且不少于5根检测机构土钉墙承载力采用抗拉试验检测承载力。在同一条件下，试验数量不少于土钉总数的1%，且不应少于6根检测机构喷射混凝土厚度检测喷射混凝土的厚度采用钻孔检测，钻孔数为每100m2墙面1组，每组不少于3点锚杆锚杆抗拔力不应少于锚杆总数的1%，且不应少于3根检测机构支撑体系焊缝探伤检测钢支撑的焊缝应抽取总数的20%进行探伤检测检测机构基坑土体加固同水泥土墙注：上表中检测机构指取得建设行政主管部门核发的资质（备案）证书，并取得计量认证合格证书的第三方检测机构。附件三： 深基坑工程的监测要求一、设计文件中应明确深基坑及其相邻建（构）筑物和地下管线的监测范围和要求，包括监测项目、测点布置、观测精度、观测频率和临界状态报警值等。基坑监测单位必须制定监测方案，包括监测目的、监测内容、测点布置、观测方法、监测项目报警值、监测结果处理要求和监测结果反馈制度等。监测内容和观测项目、频率、数量、方法等参见表3-1、3-2。深基坑工程开工前，监测单位应对周边需要监测的建（构）筑物和地下管线等进行调查、取证、拍照，施工过程中，按规定进行监测。二、当出现下列情况时，应加强观测，加大监测频率，并及时向建设、施工、监理、设计、质量监督等部门报告监测成果。1、监测数据达到报警值；2、检测数据变化较大或者速率加快；3、出现超深开挖、超长开挖、未及时加撑等不按设计工况施工的情况；4、基坑及周围环境大量积水、长时间连续降雨、市政管道出现泄露；5、基坑附近地面荷载突然增大或超过设计限值；6、支护结构出现开裂；7、邻近的建筑或周边地面突然出现较大沉降、不均匀沉降或严重开裂；8、基坑底部、坡体或围护结构出现管涌、渗漏或流沙等现象。三、当出现下列情况之一时，应立即进行危险报警，情况严重时，应立即停工，并对基坑支护结构和周围环境中的保护对象采取应急措施。1、监测项目实测值达到监测报警值的累计值；2、基坑支护结构或周边土体的位移突然明显增大或基坑出现流沙、管涌、隆起、陷落或严重的渗漏等；3、基坑支护结构的支撑或锚杆体系出现过大变形、压屈、断裂、松弛或拔出的迹象；4、基坑支护结构或周边土体的最大位移大于表3-3的规定，或其水平位移速率已连续三日大于3mm/d，且无收敛趋势。5、周边建筑的结构部分、周边地面出现较严重的突发裂缝或危害结构的变形裂缝，或既有建筑物的不均匀沉降已大于现行地基基础设计规范规定的允许值，且变形、裂缝不稳定。6、周边管线变形突然明显增长或出现裂缝、泄漏等。四、观测数据应及时整理，沉降、位移等观测项目应绘制随时间变化的关系曲线，并对变形和内力的发展趋势作出评价，根据设计和监测方案要求提交阶段性监测报告（内容包括：监测期相应的工况、监测项目、各测点的平面和立面布置图、监测成果的过程曲线、监测值的变化分析及发展预测）。五、监测工作完成后，监测单位应提交完整的基坑工程监测报告（内容包括：工程概况、监测项目和各测点的平面和布置图、采用仪器、设备和监测方法、监测数据处理方法和监测结果过程曲线、巡视情况、监测结果评价）。表3-1 建筑深基坑工程监测的内容序号监 测 项 目基坑安全等级一级二级三级1自然环境（雨水、气温、洪水等）应了解应了解应了解2周边地表竖向位移、裂缝、地面超载状况应测应测宜测3相邻建（构）筑物的竖向位移、水平位移、倾斜、裂缝应测应测应测4周边管线变形应测应测应测5支护结构（坡顶）的水平、竖向位移应测应测应测6支撑与锚杆（土钉）的内力应测应测宜测7立柱变形应测宜测宜测8基坑底部回弹和隆起应测宜测可测9土体分层竖向位移应测宜测可测10地下水位、基坑渗漏水状况应测应测应测11支护结构（土体）深层水平位移应测应测宜测12桩墙内力应测宜测可测13桩墙侧向水土压力应测宜测可测注：1、一级安全等级指支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工影响很严重。符合下列情况之一的基坑，定为一级安全等级基坑：（1）重要工程或支护结构同时作为主体结构一部分的基坑；（2）与邻近建筑物、重要设施的距离在开挖深度以内的基坑；（3）基坑影响范围内（不小于2倍的基坑开挖深度）有历史文物、近代优秀建筑、重要管线等需要严加保护的基坑；（4）开挖深度大于10米的基坑；（5）位于复杂地质条件及软土地区的二层及二层以上地下室的基坑。2、三级安全等级指支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工影响不严重。基坑开挖深度小于7米，且周围环境无特殊要求的基坑为三级安全等级基坑。3、二级安全等级指支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工影响一般。除一级和三级安全等级基坑外的基坑均属于二级安全等级基坑。表3-2 建筑深基坑工程监测项目、频率、数量及方法监测项目监测周期测点数量测点的布置监测方法及精度监测频率桩墙顶（支护结构圈梁围檩、冠梁、基坑坡顶等）水平位移、竖向位移全过程每一边不少于3点，且每20m不少于1点，每一基坑不少于8点沿基坑周边布置，每边中部和端部均应布置观测点，且观测点间距不宜大于20米。观测点设置在与 支护结构刚性连接钢筋混凝土冠梁上，或钢筋混凝土护顶上用水准仪、经纬仪、全站仪监测，精度不低于1mm开挖深度5m及基础底板完成后，1次/2天；其它1次/天支撑内力支撑设置至拆除构件的10 %，且不少于3个，每一支撑不少于3点设置在主撑等重要支撑的跨中部位，每层支撑都应选择几个有代表性的截面进行测量用安装在混凝土支撑内部、与受力钢筋串联连接的应力传感器测试。钢支撑采用与支撑串联连接的 、与支撑断面尺寸相同的应力传感器测试。精度不低于1/100（FS）立柱变形开挖至立柱拆除不少于构件的20 %，且不少于3个直接布置在立柱上方的支撑面上，每根立柱的竖向及水平位移均应测量，多个支撑交汇、受力复杂处的立柱应作为重点观测点水准仪、经纬仪监测。精度不低于1mm坑外地下水位、坑内地下水及基坑渗漏水状况降水过程每边不少于1点坑内地下水位的观测井（孔）在基坑每边中间和基坑中央设置，埋深与降水井点相同。坑外地下水位观测井（孔）设置在止水帷幕以外，沿基坑周边布设通过水位观测井用水位计观测检查或测量检查。最小读数值不大于10mm1次/2天相邻建（构）筑物的竖向位移、水平位移、倾斜、裂缝全过程每一建（构）筑物或重要设施不少于6点观测点的布置：沿建筑物四角外墙每10-15m或每隔2-3根柱设置一点；裂缝、沉降缝、伸缩缝的两侧及新旧建筑物、高低建筑物的交接处均应设置点。裂缝点的布置：在裂缝两测布置；倾斜点的布置：应沿对应观测点的主体竖直线布置，整体倾斜按顶部、底部上下对应布置；分层倾斜按分层部位、底部上下对应布置用水准仪、经纬仪等进行测量。精度符合建筑变形测量规程JGJ/T8的规定开挖深度5m及基础底板完成后，1次/2天；其它1次/天周边管线变形全过程每10m设一观测点在管线的端点、转角点和必要的中间部位设置；具体的观测点应设置在管线本身或靠近管线底面的土体中围护结构（土体）深层水平位移全过程每一边不少于1点，边长大于50m时，可增加12点在结构受力、变形较大的部位设置。测斜管应沿基坑每侧中心处布置，边长大于50m基坑，可增设1-2点，设置在支护结构内的测斜管应与结构入土深度一致在支护结构或基坑附近的土体中予埋测斜管，用测斜仪观测各深度处测向位移。精度不低于1mm1次/2天桩墙内力全过程每一边不少于一点在基坑每侧中心处布置，深度方向测点的间距一般为1.52.5用安装在支护结构内部、与受力钢筋串联连接的应力传感器测试。精度不低于1/100（FS）1次/3天桩墙侧向水土压力全过程一般基坑平面每边不少于2点，竖向布置的间距一般为2-5m设在基坑每边中部或其他有代表性的部位埋设孔隙水压力计或土压力计的方法监测。精度不低于1Kpa基坑周围地表竖向位移、裂缝、地面超载状况全过程每一边不少于2点，且每20米不少于1点，每一基坑不少于8点应设置在基坑深度的1-3倍的范围，在基坑纵横轴线或有代表性的位置由密到疏布置测点观测检查或仪器测量检查，精度不小于1mm。总体裂缝采用目测，单个裂缝采用裂缝观测仪观测，最小读数不低于0. 1 mm1次/2天自然环境（雨水、气温、洪水等）全过程检查气象资料锚杆（土钉）的内力全过程非预应力锚杆和土钉抽取构件的5 %，预应力锚杆抽取构件的10 %，且不少于3个每根锚杆上的测点应设置在受力、变形较大且有代表性的位置和地质复杂的区域应在锚杆或土钉上安装应力传感器测试。精度不低于1/100（FS）1次/2天基坑底部回弹和隆起开挖至基础底板完以最小点数能测出坑底土隆起量为原则布点基坑中央和距边缘约1/4坑底宽度处以及其他变形特征位置设置观测点。对方形圆形基坑，可按单向对称布点；矩形基坑，可按纵横向对称布点；复合矩形基坑可多向布点用埋设的土体分层沉降仪监测，不同深度土体在开挖过程中的隆起变形，精度不小于1mm注：1、相邻建（构）筑物指基坑边缘以外13倍的开挖深度范围内的建筑物（构筑物及管线、管网、设备）。2、出现异常情况或达报警值时，须加密观测。表3-3 建筑深基坑工程报警临界值（cm）基坑类型围护结构墙顶位移监控值围护结构墙体最大位移监控值地面最大竖向位移监控值一级353二级686三级81010附件四： 深基坑工程的质量控制资料及验收表格 建筑深基坑工程质量控制资料 表4-1工程名称施工单位序号资料名称份数核查意见核查人1设计图及地质勘察报告2图纸会审、设计变更处理、洽商记录3工程定位测量放线记录4施工方案、开挖方案、监测方案5原材料出厂合格证及进场试验报告钢材出厂合格证及进场试验报告6焊接试验报告、焊剂合格证7水泥出厂合格证、试验报告8砖出厂合格证、试验报告9外加剂出厂合格证、试验报告10预制构件、预拌混凝土合格证、试验报告11砂石试验报告1213施工试验报告、见证检测报告、基坑监测报告混凝土试块试验报告、强度评定表14完整性检测报告15取芯及混凝土回弹报告16基坑监测报告1718工程质量事故汇报及调查处理记录19隐蔽工程验收记录20基坑监测点隐蔽验收记录及监测项目及监测点验收记录21施工原始记录及汇总表结论： 基坑施工单位项目经理 ： 总监理工程师（建设单位的项目负责人） ：（公章） （公章）年 月 日 年 月 日注：在深基坑开挖前监理（建设）单位对相应资料进行核查（第16项查看备案的监测方案），核查人填写核查意见并签字；对资料齐全、结果符合要求的，结论中填写“资料完整”。深基坑工程土方开挖条件验收记录 表4-2工程名称基坑支护型式造 价建设单位长宽深基坑施工单位安全等级监理单位围护结构基坑设计单位地下水控制开工日期支撑体系完工日期验收日期验收内容及自评意见项目验收记录质量控制资料核查质量控制资料共项，经审查符合要求项，经核定符合规范要求项基坑检测方案灌注桩桩身完整性检测 根，成孔的垂直度检测 根，孔径检测 根；地下连续墙砼质量检验 槽段，成槽的垂直度、倾斜度、沉渣检测 槽段；水泥土墙成桩质量检查 根，完整性及强度检测 根；土钉墙承载力检测 根，喷射砼厚度检测 根；锚杆抗拔力检测 根。其中不符合要求的有： 设计处理意见： 施工组织设计施工组织设计是 否经过专家论证，审批程序符合要求；土方开挖单位是 否与基坑施工总包单位签订总分包协议。基坑监测方案桩墙顶水平位移、垂直沉降检测 点；支撑轴力监测 点；立柱变形监测 点；围护结构深层水平位移监测 点；相邻房屋沉降、倾斜、裂缝监测 点；地下管线沉降与水平位移监测 点；坑内、外地下水位监测 点。监测点的埋设、标识、保护是 否经监理验收符合要求，初始数据是 否已采集。冠梁制作及支撑施工冠梁及支撑已是 否按设计要求进行施工，砼强度已是 否达到设计要求。自评意见是 否 满足土方开挖条件。验收意见是 否 具备开挖条件，同意按专家论证的开挖方案进行施工。验 收 单 位建设单位项目负责人： ( 章)年 月 日监理单位总监理工程师： (章)年 月 日基坑施工单位项目经理： (章) 年 月 日基坑设计单位项目负责人：（章）年 月 日土方开挖单位项目负责人：（章）年 月 日监测单位项目负责人：（章）年 月 日注：1、完工日期填“基坑具备开挖条件实物的施工结束日期”；2、地下水控制填“截水、降水、排水措施”；支撑体系填“砼支撑或钢支撑、层数”。 深基坑工程开挖至设计标高时的中间验收记录 表4-3工程名称基坑支护型式造 价建设单位长宽深基坑施工单位安全等级监理单位围护结构基坑设计单位地下水控制开挖日期支撑体系挖完日期验收日期验收内容及自评意见项目验收记录开挖情况是 否 按专家论证的开挖方案进行开挖，并有相关的验收记录监测结果围护结构水平位移设计值 ，实测最大值 ；围护结构竖向位移设计值 ，实测最大值 ；支撑内力设计值 ，实测最大值 ；水位设计值 ，实测最大值 ；水土压力设计值 ，实测最大值 ；裂缝设计值 ，实测最大值 ；基坑底部回弹和隆起设计值 ，实测最大值 。 监测结果符合设计规范要求； 超报警值，处理意见： 外观检查已采取的措施自评意见是 否 资料齐全，实物外观质满足要求，可进行下一道工序的施工。验收意见是 否 符合要求，同意进行下一道工序的施工。验 收 单 位建设单位项目负责人：(章)年 月 日监理单位总监理工程师： (章)年 月 日基坑施工单位项目经理：(章)年 月 日基坑设计单位项目负责人：(章)年 月 日勘察单位项目负责人：(章)年 月 日监测单位项目负责人：(章)年 月 日注：1、开挖日期填“土方开挖的日期”，挖完日期填“土方开挖结束的日期”；2、地下水控制填“截水、降水、排水措施”；支撑体系填“水平支撑的材料、层数”； 3、外观检查填“支撑体系的轴线尺寸是否准确，几何尺寸的偏差是否在规范允许的范围之内；支护实体有无漏筋、缩径、渗水等现象；基底土体有无隆起、流沙、管涌等现象；基坑周边建筑物及地面有没有出现大量沉降、不均匀沉降或严重开裂”。 深基坑工程竣工验收记录 表4-4工程名称基坑支护型式造 价建设单位长宽深基坑施工单位安全等级监理单位围护结构基坑设计单位地下水控制开工日期支撑体系竣工日期验收日期验收内容及自评意见项目验收记录分项工程共 个分项，经查符合标准和设计要求 个分项质量控制资料核查质量控制资料共 项，经审查符合要求 项，经核定符合规范要求 项安全和主要功能抽查结果基坑安全和主要功能检测报告共 份，符合要求 份监测结果按照监测方案共监测 次，超过报警值标准的 项次，经设计核准或加固处理后，监测结果恢复正常。质量事故、投诉处理情况自评意见是 否 工程资料齐全，基础施工过程中，基坑安全，同意验收。验收意见是 否 同意验收。验 收 单 位建设单位项目负责人： (章)年 月 日监理单位总监理工程师： (章)年 月 日基坑施工单位（总包）项目经理： (章)年 月 日基坑设计单位：项目负责人：(章)年 月 日勘察单位：项目负责人：(章)年 月 日监测单位：项目负责人：(章)年 月 日注：1、竣工日期填“基坑回填完毕的日期”；2、地下水控制填“截水、降水、排水措施”；支撑体系填“水平支撑的材料、层数”。
