混凝土工程施工标准化做法图解.doc

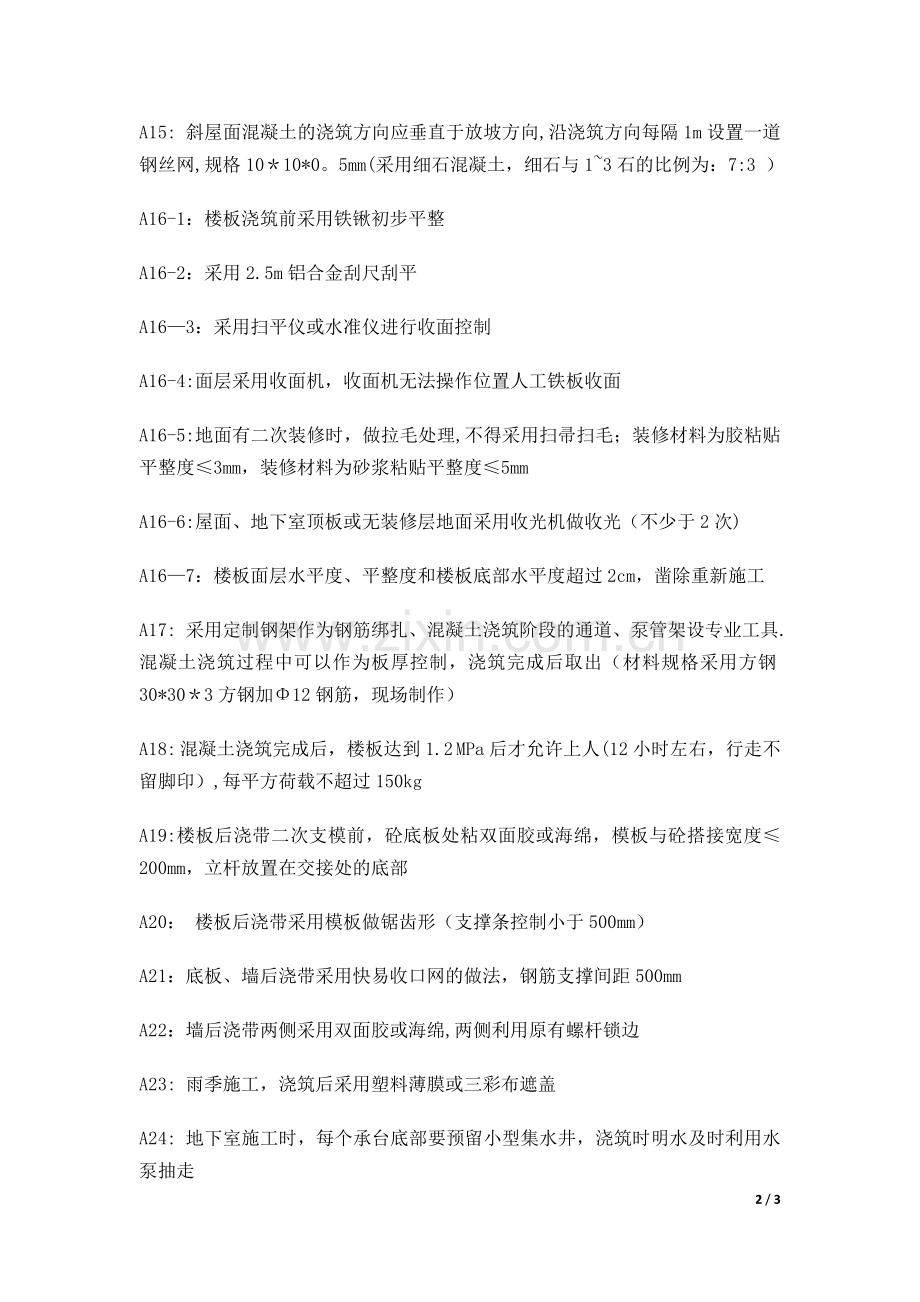

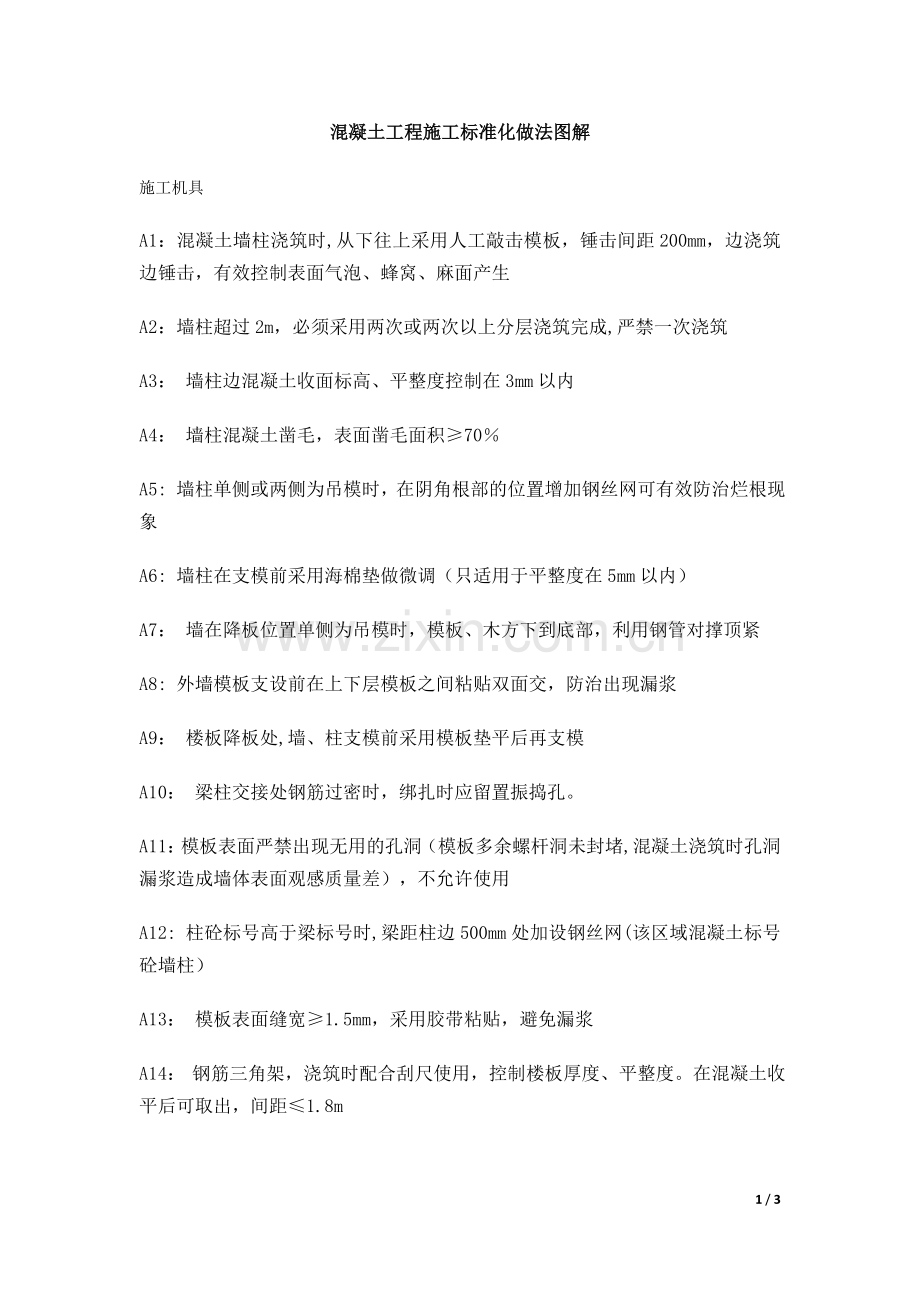

混凝土工程施工标准化做法图解施工机具昨天21:25 上传下载附件 （79。34 KB) 昨天21:25 上传下载附件 (17。62 KB） A1：混凝土墙柱浇筑时,从下往上采用人工敲击模板，锤击间距200mm，边浇筑边锤击，有效控制表面气泡、蜂窝、麻面产生昨天21:25 上传下载附件 (23。36 KB) A2：墙柱超过2m，必须采用两次或两次以上分层浇筑完成,严禁一次浇筑昨天21:25 上传下载附件 （29.34 KB) A3： 墙柱边混凝土收面标高、平整度控制在3mm以内昨天21：25 上传下载附件 （20。11 KB） A4： 墙柱混凝土凿毛，表面凿毛面积70昨天21：25 上传下载附件 （18。92 KB) A5: 墙柱单侧或两侧为吊模时，在阴角根部的位置增加钢丝网可有效防治烂根现象昨天21:25 上传下载附件 （38.42 KB） A6: 墙柱在支模前采用海棉垫做微调（只适用于平整度在5mm以内）昨天21:25 上传下载附件 （26。66 KB) A7： 墙在降板位置单侧为吊模时，模板、木方下到底部，利用钢管对撑顶紧昨天21:25 上传下载附件 (16.1 KB） A8: 外墙模板支设前在上下层模板之间粘贴双面交，防治出现漏浆昨天21:25 上传下载附件 (19。72 KB) A9： 楼板降板处,墙、柱支模前采用模板垫平后再支模昨天21:25 上传下载附件 （28。79 KB) A10： 梁柱交接处钢筋过密时，绑扎时应留置振捣孔。昨天21:25 上传下载附件 (11.99 KB) A11：模板表面严禁出现无用的孔洞（模板多余螺杆洞未封堵,混凝土浇筑时孔洞漏浆造成墙体表面观感质量差），不允许使用昨天21:25 上传下载附件 (26.13 KB） A12: 柱砼标号高于梁标号时,梁距柱边500mm处加设钢丝网(该区域混凝土标号砼墙柱）昨天21:25 上传下载附件 （17。55 KB） A13： 模板表面缝宽1.5mm，采用胶带粘贴，避免漏浆昨天21：25 上传下载附件 （21。43 KB） A14： 钢筋三角架，浇筑时配合刮尺使用，控制楼板厚度、平整度。在混凝土收平后可取出，间距1.8m昨天21：25 上传下载附件 （17.24 KB) A15: 斜屋面混凝土的浇筑方向应垂直于放坡方向,沿浇筑方向每隔1m设置一道钢丝网,规格1010*0。5mm(采用细石混凝土，细石与13石的比例为：7:3 ）昨天21:25 上传下载附件 （25.7 KB） A16-1：楼板浇筑前采用铁锹初步平整昨天21：26 上传下载附件 (22。65 KB) A16-2：采用2.5m铝合金刮尺刮平昨天21:26 上传下载附件 （33。22 KB） A163：采用扫平仪或水准仪进行收面控制昨天21：26 上传下载附件 (9.5 KB) A16-4:面层采用收面机，收面机无法操作位置人工铁板收面昨天21：26 上传下载附件 （14。99 KB） A16-5:地面有二次装修时，做拉毛处理,不得采用扫帚扫毛；装修材料为胶粘贴平整度3mm，装修材料为砂浆粘贴平整度5mm昨天21：26 上传下载附件 (6。47 KB） A16-6:屋面、地下室顶板或无装修层地面采用收光机做收光（不少于2次)昨天21：26 上传下载附件 （17.64 KB) A167：楼板面层水平度、平整度和楼板底部水平度超过2cm，凿除重新施工昨天21：26 上传下载附件 (108。49 KB) A17: 采用定制钢架作为钢筋绑扎、混凝土浇筑阶段的通道、泵管架设专业工具.混凝土浇筑过程中可以作为板厚控制，浇筑完成后取出（材料规格采用方钢30*303方钢加12钢筋，现场制作）昨天21：26 上传下载附件 (15 KB） A18: 混凝土浇筑完成后，楼板达到1.2 MPa后才允许上人(12小时左右，行走不留脚印）,每平方荷载不超过150kg昨天21：26 上传下载附件 (26。63 KB) A19:楼板后浇带二次支模前，砼底板处粘双面胶或海绵，模板与砼搭接宽度200mm，立杆放置在交接处的底部昨天21:26 上传下载附件 （35。65 KB) A20： 楼板后浇带采用模板做锯齿形（支撑条控制小于500mm）昨天21：26 上传下载附件 （30.21 KB） A21：底板、墙后浇带采用快易收口网的做法，钢筋支撑间距500mm 昨天21：26 上传下载附件 （29。01 KB） A22：墙后浇带两侧采用双面胶或海绵,两侧利用原有螺杆锁边昨天21:26 上传下载附件 (14.05 KB） A23: 雨季施工，浇筑后采用塑料薄膜或三彩布遮盖昨天21:26 上传下载附件 （31.51 KB） A24: 地下室施工时，每个承台底部要预留小型集水井，浇筑时明水及时利用水泵抽走昨天21:26 上传下载附件 （21.1 KB) A25：柱墙采用薄膜包裹养护昨天21：26 上传下载附件 (23.33 KB） A26:采用刷或喷养护剂养护昨天21：26 上传下载附件 （27。71 KB） A271： 混凝土泵管、布料机不得直接搁置在钢筋上，采用支架架空昨天21：26 上传下载附件 （20。9 KB) A27-2:布料机、泵管底座采用铁板、钢管现场制作加工昨天21:26 上传下载附件 (21.14 KB） A273：布料机底部加强处理，木楞间距200mm，立杆间距600mm昨天21：26 上传下载附件 （21。84 KB） A28: 夏季混凝施工时，为更好控制混凝土入管温度,泵管采用麻袋覆盖昨天21：26 上传下载附件 （7。18 KB) A29: 现场建立养护室，养护室器具包括:温度计、湿度计、天平寸、试块模具、养护记录表昨天21：26 上传下载附件 （12。67 KB) A30： 同条件试块放置在楼层设定位置，采用钢筋笼放置昨天21：26 上传下载附件 (9。97 KB） A31：拆模后三天内将实测值标注在墙体上，施工单位用白色粉笔、监理用蓝色、项目部用红色昨天21:26 上传下载附件 （13。44 KB) A32：统一在楼梯通道口位置墙体上标明该层浇筑时间、拆模时间、养护方式等信息昨天21：26 上传下载附件 (14。87 KB） A33：混凝土浇筑前，底层垃圾、材料归堆，清扫干净，浇筑完成后用水将落地的水泥浆、混凝土冲洗干净昨天21:26 上传下载附件 （15.1 KB) A34: 泵管清理干净堆放在指定位置（不得堆放在外架、楼梯口、通道口、洞口、电梯井架体等危险位置)昨天21:25 上传下载附件 （14.87 KB) A35: 模板拆除后楼层清理干净，管线位置采用木盒保护 3 / 3
