工业锅炉能效测试机构能力要求电子教案.doc

资源描述

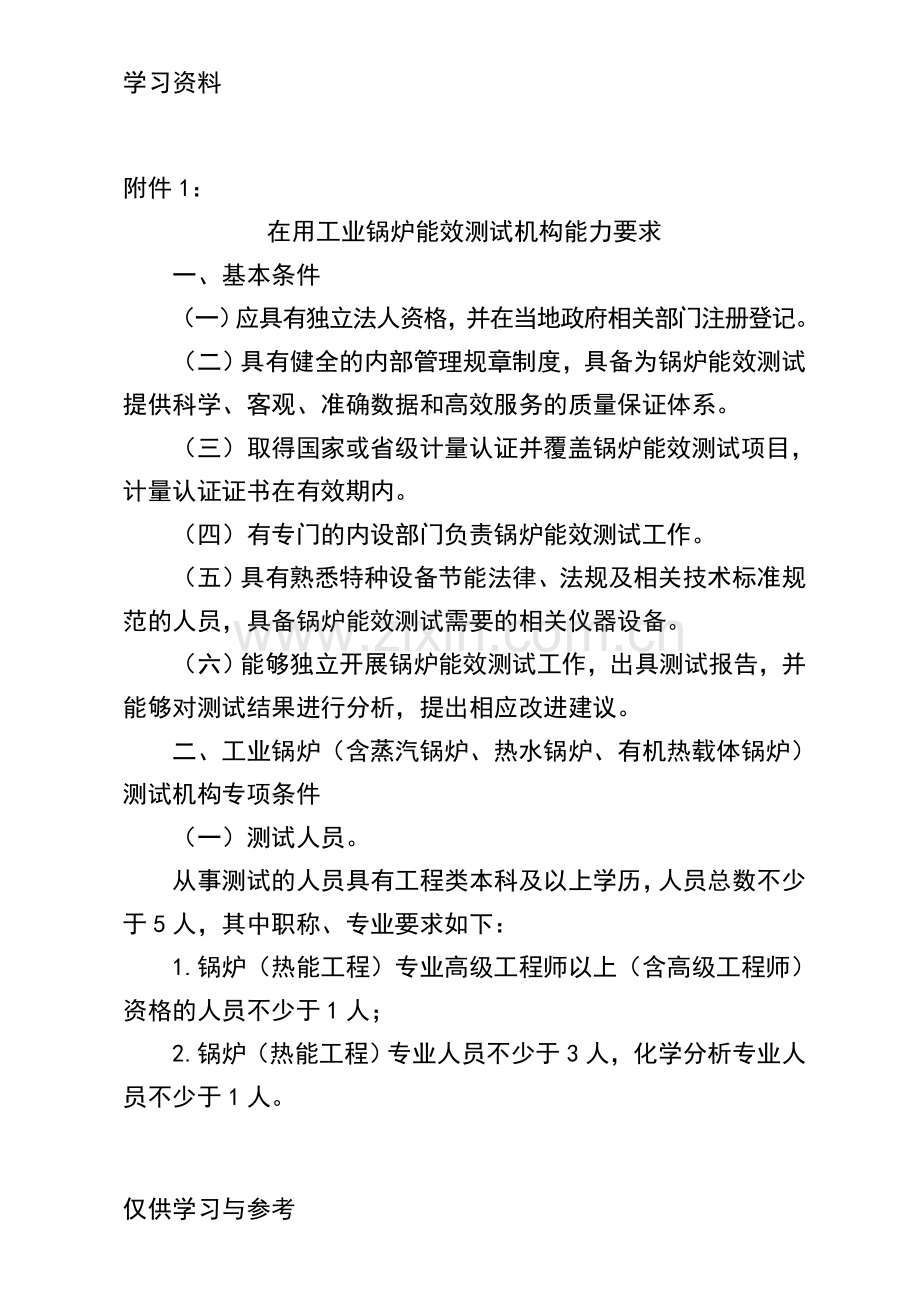

学习资料附件1：在用工业锅炉能效测试机构能力要求一、基本条件（一）应具有独立法人资格，并在当地政府相关部门注册登记。（二）具有健全的内部管理规章制度，具备为锅炉能效测试提供科学、客观、准确数据和高效服务的质量保证体系。（三）取得国家或省级计量认证并覆盖锅炉能效测试项目，计量认证证书在有效期内。（四）有专门的内设部门负责锅炉能效测试工作。（五）具有熟悉特种设备节能法律、法规及相关技术标准规范的人员，具备锅炉能效测试需要的相关仪器设备。（六）能够独立开展锅炉能效测试工作，出具测试报告，并能够对测试结果进行分析，提出相应改进建议。二、工业锅炉（含蒸汽锅炉、热水锅炉、有机热载体锅炉）测试机构专项条件（一）测试人员。从事测试的人员具有工程类本科及以上学历，人员总数不少于5人，其中职称、专业要求如下： 1.锅炉（热能工程）专业高级工程师以上（含高级工程师）资格的人员不少于1人； 2.锅炉（热能工程）专业人员不少于3人，化学分析专业人员不少于1人。（二）测试仪器设备。 1.烟气测量便携式烟气分析仪1台套，测量O2的仪表精度不低于1.0级，测量RO2、CO的仪表精度不低于5.0级。 2.温度测量 1) 温度采集系统（多点温度采集）1台套，测量最高温度800℃，精度不低于0.5级； 2) 铂电阻温度计（测量介质温度）2台套，测温范围：-200至400℃，精度不低于0.5级； 3) 高温热电偶（测量炉膛温度）1台套，测量最高温度1300℃，精度不低于1.0级； 4) 红外线测温仪（测量表面温度）2台套，测温范围：-30至300℃，精度不低于±5%； 5) 表面温度计（测量表面温度）1台，测量最高温度300℃，精度不低于1.5级； 6) 数字温湿度计（测量大气温度、湿度）1台，精度不低于1.5级。 3.压力测量 1) 数字压力计（测量烟风压力）2台套，精度不低于1.0级； 2) 压力表（测量介质压力）2台套，测量最高压力6.0MPa，精度不低于1.5级； 3) 大气压力表（测量大气压力）1台套，精度不低于1.0级。 4.流量测量 1) 超声波流量计（测量介质流量）2台套，精度不低于1.5级； 2) 涡轮流量计（测量介质流量）1台套，精度不低于1.0级； 3) 电磁流量计（测量介质流量）1台套，精度不低于1.0级。 5.锅炉介质取样分析 1) 钠度计（测量含盐量）1台套，精度不低于±0.05%； 2) 电导率仪（测量电导率）1台套，精度不低于±0.05%。 6.燃料取样分析燃料成份（C、H、O、N、S、M、A、V）及热值、灰渣可燃物含量分析装置1台套（可分包）。 7.其他 1) 电能表（测量电能耗量）1台套，精度不低于0.5级； 2) 衡器（煤量称重）1台，精度不低于0.5级； 3) 飞灰取样器（烟尘取样）2台套。三、额定蒸发量小于20吨的蒸汽锅炉和额定热功率小于14MW的热水锅炉测试机构专项条件（一）测试人员。从事测试的人员具有工程类本科及以上学历，人员总数不少于5人，其中锅炉（热能工程）专业工程师以上（含工程师）资格的人员不少于1人。（二）测试仪器设备。 1.烟气测量便携式烟气分析仪（测量O2、RO2、CO）1台套。 2.温度测量 1) 铂电阻温度计（测量介质温度）2台套，测温范围：-200至400℃； 2) 热电偶温度计（测量烟气温度）2台套，测温范围：-40至800℃； 3) 红外线测温仪（测量表面温度）1台套，测温范围：-30至300℃。 3.压力测量压力表（测量介质压力）2台套，测量最高压力2.5MPa。 4.流量测量 1) 超声波流量计（测量介质流量）2台套； 2) 涡轮流量计（测量介质流量）1台套； 3) 电磁流量计（测量介质流量）1台套。 5.锅炉介质取样分析钠度计（测量含盐量）1台套。 6.燃料取样分析燃料成份（C、H、O、N、S、M、A、V）及热值、灰渣可燃物含量分析装置1台套（可分包）。 7.其他 1) 电能表（测量电能耗量）1台套； 2) 衡器（煤量称重）1台。附件2：在用工业锅炉能效测试机构申报材料机构名称：菏泽市产品质量监督检验所申报时间： 2011 年 11 月 20 日目录序号材料内容 1 在用工业锅炉能效测试机构申请表 2 单位法人证书复印件（加盖申请单位公章） 3 计量认证证书及认证项目附表复印件（加盖申请单位公章） 4 近三年开展工业锅炉能效测试报告复印件（至少五份） 5 锅炉能效测试技术负责人、至少五名锅炉能效测试人员学历、职称证书及其他证明文件复印件（加盖申请单位公章）在用工业锅炉能效测试机构申请表申请机构（公章）：菏泽市产品质量监督检验所申报日期： 2011年11月20日联系人：张合明联系电话： 0530-5505619 一、申请机构情况申请机构基本情况机构名称菏泽市产品质量监督检验所机构地址菏泽市牡丹区广福街南段组织机构代码 49539008-9 法定代表人张大为邮政编码 274000 联系人张合明电话 0530-5505619 传真 0530-5505619 电子邮箱 hzzjs666@ 事业单位法人证书编号 137000001720 成立日期 1984年9月注册资金（万元） 260 能效测试相关工作开始日期 2008年初能效测试设备价值（万元） 100 机构总人数 131 能效测试人员数量 11 内设工业锅炉能效测试部门名称热电室测试技术负责人张合明测试技术负责人职称高级工程师测试部门负责人李建新测试部门负责人职称高级工程师取得相关认证认证项目认证机构认证日期认证有效期计量认证山东省实验室资质认定评审组 2010年03月15日 2013年03月14日 CNAS实验室认可中国合格评定国家认可委员会 2011年05月23日 2014年05月22日申请项目 √□工业锅炉（含蒸汽锅炉、热水锅炉、有机热载体锅炉）注：在“□”中标记 √□额定蒸发量小于20吨的蒸汽锅炉和额定热功率小于14MW的热水锅炉申请单位法定代表人声明与签署在此，我声明本单位的成立符合国家质检总局核准规定，现按照规定申报在用工业锅炉能效测试机构申请材料，经自查，所填报的内容真实，符合所报项目的条件要求，并自愿接受审查。在允许开展工作后，严格执行有关规定，保证测试质量，接受监督检查。申报机构法定代表人（签字）：日期: 省级质量技术监督局意见（章）二、申请机构简介单位介绍，组织结构，业务范围、业务专长及业务开展情况、相关业绩等。三、工业锅炉能效测试人员情况表（一）工业锅炉能效测试技术负责人简历及其工作业绩。姓名张合明最高学历本科毕业学校山东工业大学所学专业电厂热能动力工程从事专业质量管理技术职称高级工程师毕业时间 1986年7月工业锅炉能效测试工作时间 5年工业锅炉能效测试相关工作经历（含主要工作业绩） 2007年5月-11月菏泽市计量测试所节能检测中心主任 2007年11月-2011年10月菏泽市节能检测中心主任 2011年10月-至今菏泽市产品质量监督检验所节能检测中心分管所长（二）工业锅炉能效测试技术人员基本情况。序号姓名性别年龄学历专业职称参与锅炉能效测试项目经历 1 张合明男 1964.10 本科电厂热能动力工程高级工程师 2 李建新男 1974.4 本科应用化学工程师 3 李跃民男 36 大学法律 / 4 祝建永男 26 本科电气工程及其自动化 / 5 刘啓啟东男 23 本科自动化 / 6 许鲁楠男 23 本科电子信息工程 / 7 刘胜利男 27 本科热能动力工程 / 8 李帅男 21 本科热能动力工程 / 9 吴延立男 28 本科计算机 / 10 王鲁霞女 25 硕士高分子化学与物理 / 11 朱丽君女 29 硕士化学工艺 / 仅供学习与参考四、申请机构具有的工业锅炉能效测试仪器设备设备名称型号数量测试项目或主要功能精度范围制造商生产日期备注（一）烟气测量设备便携式烟气分析仪 Testo 350 1 排烟温度﹑排烟处空气系数 O2:0.8％,其它气体：5％德图仪器国际贸易公司 2007年8月 Testo 335 1 排烟温度﹑排烟处空气系数 O2:0.8％,其它气体：5％德图仪器国际贸易公司 2009年10月（二）温度测量设备温度采集系统 DaqPRO5300 1 多点温度采集 5％以色列 2008年6月铂电阻温度计 Testo925 2 测量介质温度 ±(0.5°C+0.3%读数) 德图仪器国际贸易公司 2007年8月高温热电偶 Testo92 1 测量炉膛温度 (0.5°C+0.3%读数) 德图仪器国际贸易公司 2007年8月红外线测温仪 AR802A 2 测量表面温度 2°C(0～550) ,3°C(-30～0°C) 广州恒高精艺科技公司 2007年8月表面温度计 PT300 1 测量表面温度 ±1％读数值陕西瑞光自动化仪表有限公司 2008年6月数字温湿度计 CENTER310 1 测量大气温度﹑湿度 0.7°C,2.5％RH 群特科技股份有限公司 2007年8月（三）压力测量设备数字压力计 Testo512 2 测量烟风压力 ±1hPa 德图仪器国际贸易公司 2008年6月压力表 YB-160A（0-2.5Mpa） 2 测量介质压力 1.5％西仪集团有限责任公司 2007年8月大气压力表 DYM3 1 测量大气压力 1.0％上海风云气象仪器经营公司 2007年8月（四）流量测量设备超声波流量计 FV2000B22 2 测量介质流量 0.1% 大连索尼卡电子公司 2007年8月涡轮流量计 LWGY 1 测量介质流量 0.5％R﹑1％R 北京实达同创测控技术有限公司 2010年5月电磁流量计 SDLDB 1 测量介质流量 0.3级﹑0.5级北京实达同创测控技术有限公司 2010年5月（五）锅炉介质取样分析设备钠度计 DWS-803 1 测量含盐量读数的2.5％﹑0.2mV﹑0.3℃ 北京华博科技制造发展有限公司 2008年6月电导率仪 DDSJ-308A 1 测量电导率 0.05％上海精密科学仪器有限公司 2007年8月（六）燃料取样分析设备（若分包，应在备注中注明，并在下表填写分包单位主要能力）（七）其他设备电能表 DDS666 1 测量电能耗量 1.0 浙江正泰仪器仪表有限责任公司 2007年8月衡器 V8-I 1 煤量称重 0.1级青岛衡力电子衡器公司 2008年4月飞灰取样器 FHQ-800 1 烟尘取样连云港誉美电力机械有限公司 2008年4月 FHQ-1000 1 烟尘取样连云港誉美电力机械有限公司 2010年11月五、近三年开展的工业锅炉能效测试工作序号锅炉型号数量委托单位测试项目测试时间备注 1 SZL15-1.25AⅡ DZH4-1.25-M 21 湖北洋丰肥业菏泽有限公司菏泽康之源生物制药有限公司锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2009-05-16 2009-06-05 2 DZH4-1.25-M YLW-1400MA DZH2-1.0-AⅡ 21 菏泽康之源生物制药有限公司曹县斯递尔化工有限公司郓城朝阳木业锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2009-06-052010-03-06 2010-04-29 2009年共检测锅炉120余台010年共检测锅炉200余台 3 SZL10-1.25-AⅢYLW-1400MA DZL10-1.25-AⅡ SZL10-1.3 21 菏泽兔巴哥食品有限公司曹县斯递尔化工有限公司山东省三利轮胎制造有限公司郓城县鲁发化工有限公司锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2009-07-312010-03-062010-07-31 2010-08-23 2010年共检测锅炉200余台 4 DZL4-1.27-AⅢDZH2-1.0-AⅡDZL10-1.25-AⅡ SZL4-1.25-AⅡ 21 山东菏泽喜群纸业有限公司郓城朝阳木业山东泉润纸业有限公司山东四君子集团锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2009-08-282010-04-292010-10-25 2010-11-29 2010年共检测锅炉200余台 5 DZL4-13-ADZL10-1.25-AⅡ 1 菏泽裕鲁西达食品有限公司山东省三利轮胎制造有限公司菏泽鲁抗舍里乐药业有限公司郓城金贝木业菏泽兔八哥食品有限公司锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2009-09-052010-07-312011-03-30 2011-05-09 2011-08-30 2010年共检测锅炉200余台2011年3月至今共检测锅炉200余台 6 DZH4-1.25-AⅡSZL10-1.3 1 菏泽中利达糖业有限公司郓城县鲁发化工有限公司锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2009-11-022010-08-23 2010年共检测锅炉200余台 7 SZH2-0.7-AⅡDZL10-1.25-AⅡ 1 鄄城县欧瑞发制品有限公司山东泉润纸业有限公司锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2009-12-192010-10-25 2009年共检测锅炉120余台2010年共检测锅炉200余台 8 DZL4-1.25-AⅡSZL4-1.25-AⅡ 1 山东良艺新材料化工有限公司山东四君子集团锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2010-01-042010-11-29 2010年共检测锅炉200余台 9 YLW-1400MASZL6.5-1.25- P 1 曹县斯递尔化工有限公司菏泽鲁抗舍里乐药业有限公司锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2010-03-062011-03-30 2011年3月至今共检测锅炉200余台 10 DZH2-0.7-MDZH4-1.25- AII 1 曹县升宏木业郓城金贝木业锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2010-04-252011-05-09 2011年3月至今共检测锅炉200余台 11 SZL-4-1.25SZL10-1.25-AⅢ 1 郓城京九木业菏泽兔八哥食品有限公司锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2010-05-082011-08-30 2011年3月至今共检测锅炉200余台 12 DZL4-1.25-AⅡ 1 单县华英禽业有限公司锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2010-06-11 13 DZL10-1.25-AⅡ 1 山东省三利轮胎制造有限公司锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2010-07-31 14 SZL10-1.3 1 郓城县鲁发化工有限公司锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2010-08-23 15 DZL10-1.25-AⅡ 1 山东泉润纸业有限公司锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2010-10-25 16 SZL4-1.25-AⅡ 1 山东四君子集团锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2010-11-29 2010年共检测锅炉200余台 17 SZL6.5-1.25- P 1 菏泽鲁抗舍里乐药业有限公司锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2011-03-30 18 DZH4-1.25- AII 1 郓城金贝木业锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2011-05-09 19 SZL10-1.25-AⅢ 1 菏泽兔八哥食品有限公司锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2011-08-30 20 DZL4-1.25-AⅡ 1 艺达家纺有限公司锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2011-09-19 21 DHX35-1.25-AⅡ 1 山东凯雷圣奥化工有限公司锅炉排烟温度﹑排烟处空气系数﹑炉渣含碳量﹑炉体表面温度﹑锅炉热效率共94个参数 2011-10-16 2011年3月至今共检测锅炉200余台注：以上电子表格中空间不足可自行加行。
