大型购物商场施工装修加固脚手架施工围挡措施方案.doc

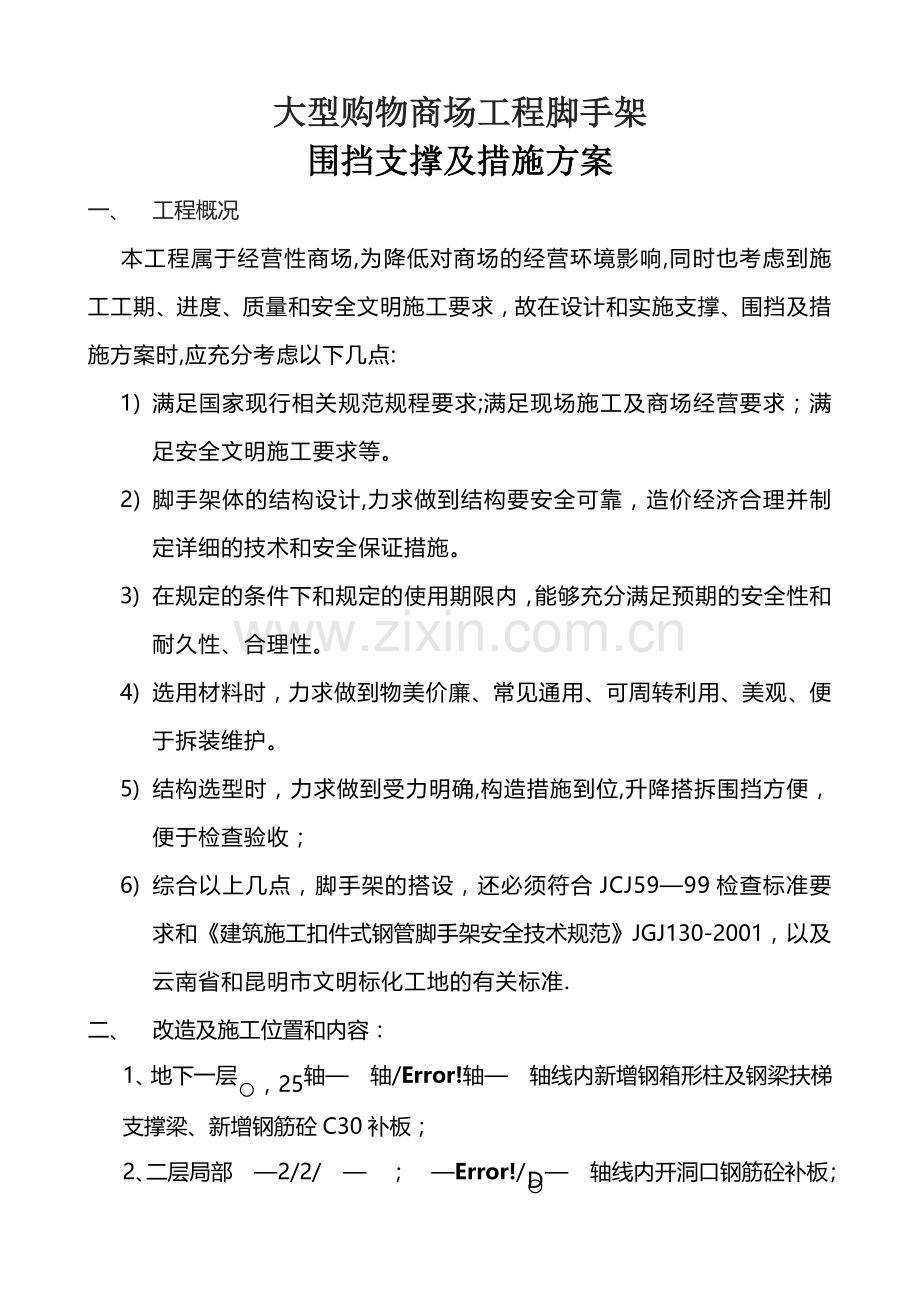

大型购物商场工程脚手架围挡支撑及措施方案一、 工程概况本工程属于经营性商场,为降低对商场的经营环境影响,同时也考虑到施工工期、进度、质量和安全文明施工要求，故在设计和实施支撑、围挡及措施方案时,应充分考虑以下几点:1) 满足国家现行相关规范规程要求;满足现场施工及商场经营要求；满足安全文明施工要求等。2) 脚手架体的结构设计,力求做到结构要安全可靠，造价经济合理并制定详细的技术和安全保证措施。3) 在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性、合理性。4) 选用材料时，力求做到物美价廉、常见通用、可周转利用、美观、便于拆装维护。5) 结构选型时，力求做到受力明确,构造措施到位,升降搭拆围挡方便，便于检查验收；6) 综合以上几点，脚手架的搭设，还必须符合JCJ5999检查标准要求和建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001，以及云南省和昆明市文明标化工地的有关标准.二、 改造及施工位置和内容：1、地下一层轴轴/轴轴线内新增钢箱形柱及钢梁扶梯支撑梁、新增钢筋砼C30补板；2、二层局部2/2/；/轴线内开洞口钢筋砼补板；3、二层局部-2/2/；/-轴线内框架梁加固;4、三层局部-/轴线内洞孔钢筋砼补板；-/轴线内框架梁加固；5、四层局部/-轴线内洞孔砼补板；6、三层局部/轴线内洞孔钢筋砼补板；-/轴线内框架梁加固;7、四层局部1/25/轴线内洞孔钢筋砼补板;/-轴线内框架梁加固；8、四层局部/轴线内洞孔钢筋砼补板；/轴线内框架梁加固；9、五层局部/轴线内洞孔钢筋砼补板；/轴线内框架梁加固；10、新增23号 一层-/-平面改造；新增23号 二层/-平面改造;11、新增23号 三层/平面改造；新增23号 四层/-平面改造;新增23号 五层/-平面改造；12、六角塔新增钢梯/-。三、 支撑围挡及施工准备施工准备工作是保证工程改造工作顺利开工并有序拓展的必要条件，是一项涉及各个部门、各专业工种、各相关单位的综合复杂工作，工程中标后，施工单位要熟悉领会设计图纸和施工要求,立即组织专业施工队伍进场，全力以赴，采取增加人力、技术措施、保障措施、缩短准备周期的做法，迅速将暂设、围挡等相关措施建立起来，做好水、电源引进接通（因属于经营性商场的特殊性，具体用水、用电措施须制定专项施工方案,甲方提供接驳点，但施工用水电的配置须满足规范要求，甲方才准予接驳。）并做好计划人力、机械与材料进场等工作。四、 支撑围挡方案选择结合本工程结构改造形式，实际施工特点，商场经营环境等因素.结构粘钢加固范围四周均为商场，故围挡脚手架搭设落地式全高全封闭，此架为一架三用，既用于结构施工和装修施工，同时兼作商场安全围挡防护。具体方案如下：1) 扣件式双排钢管脚手架:扣件式双排落地钢管脚手架为支撑围挡，脚手架搭设采用双排立杆。立杆离结构外沿0.3m，横距为1。5m，纵距为0。8m，步距为1。8m.在进行局部围挡施工时,需占用或关停部分电扶梯，在施工围挡期间需保证电梯的运行和行人安全.2) 悬挑式脚手架：为不影响商场一楼经营，通过分析计算、方案比较,本工程采用水平式悬挑脚手架支撑，主受力悬空杆件采用20号工字钢，从下一层结构开始搭设,预埋锚环、安装悬挑杆及搭设悬挑脚手架参照相关技术规范，特别注意搭设要点：立杆设置于固定好的悬挑工字钢上的水平杆件支点上,在最下位置设置纵、横向水平杆，在依次竖立杆。然后装设第一步的纵向和横向水平杆，随校正立杆垂直之后并进行固定。按此要求连续向上搭设。架体搭设至反拉层和结构改造层及其它各层时，按要求对脚手架支撑架严格按标准规范进行拉接，以确保整个悬挑架架的整体稳定性、安全性、实用性。五、 支撑围挡范围及措施1、商场施工期间须围护改造边线四周外2米范围,为保证施工期间安全文明施工和商场的正常经营环境,所以做好成品保护尤为重要，具体措施为：改造围挡范围地面采用满铺橡胶垫，上部用5cm10cm4m厚木方或5cm25cm4m木板通长满铺，脚手架及承重部位处于木垫层之上，底部立杆应采用不同长度的钢管参差布置,使相邻立杆上不接头相互错开，不再同一水平面上,以保证脚手架的整体性和稳定性,脚手架外立面及顾客通行的立面面悬挂木方和大芯板或五层板、密目网（60001800)，宣传画张贴于大芯板或五层板面层（其中宣传画由甲方制作，乙方配合安装),以保证商场的安全、整齐、美观。鉴于商场处于经营状态的特殊性,在施工中应采用先分离式人行道,即留一半施工，一边行人，然后依次搭设至施工高度，人行通道架顶采用悬挑的方式（过人通道参考尺寸：宽1。5米高2米或者 2米高2米)，人行通道口顶部用5cm脚手板或大芯板双层满铺,脚手板上采用15mm夹板满封，上铺密目安全网.通道两侧面用密目网和大芯板封闭。外架搭设好后用5cm10cm4米的木方,用18号铅丝捆牢,在钉上15mm夹板，夹板上张贴宣传广告，以达到防尘降噪，安全美观的效果。施工范围安装悬挂醒目安全警示标志、危险及施工区域进行封闭并安排专人职守施工范围，做好封闭才能在上面施工,确保底下行人安全和商场营业.整个脚手架围挡搭设除满足国家相关规范规程外还必须达到全部杆件横平竖直、整齐清晰美观、造型一致、平竖通顺对直、连接牢固、受荷安全、有安全操作空间、不变形、不摇晃等要求.围挡支撑脚手架需拆除措施：拆除作业应按确定的拆除程序进行。连墙件应在位于其上的全部可拆杆件都拆除之后才能拆除。在拆除过程中,凡已松开连接的杆配件应及时拆运走，避免误扶和误靠已松脱连接的杆件。拆下的杆配件应以安全的方式运出和吊下，严禁向下抛掷。在拆除过程中，应作好配合、协调动作，禁止单人进行拆除较重杆件等危险性的作业。2、针对一层麦当劳门口加装一步电扶梯位置，需封闭一步电扶梯，悬挑部分围挡支撑保证安全施工，二层、三层、四层局部/轴线内洞孔钢筋砼补板,需围挡封闭正义西街两侧轴线外2m范围（占用部分商铺2m范围），三层（宝贝梦想门口）、四层、五层内街上空及电扶梯粘钢加固和补板位置，在搭设支撑和围挡措施前须严格踏勘现场,做好保护措施,保证商铺正常营业、局部电扶梯正常开启、行人安全通过.在改造期间需保证下层商场营业,围挡四面回廊2m位置。在方案选择上落地式脚手架和悬挑脚手架根据实际情况和部位交叉使用.其余部位严格搭设落地式脚手架全封闭施工。3、三层（宝贝梦想门口）、四层、五层内街上空及电扶梯粘钢加固和补板位置处在施工改造前需拆除部分电扶梯才能进行脚手架围挡施工措施的搭设，具体拆除电扶梯部位：三层上四层两部电扶梯、四层上五层两部电扶梯.在实际施工中，二层上三层左面一部电扶梯三楼平台处（宝贝梦想门口）可能也会影响施工围挡搭设、模板安装以及操作面，在具体施工中严格按照规范及现场特殊性进行各项方案的专项施工。六、 支撑围挡范围内施工专项措施1) 施工安全措施:在商场改造施工中，要始终贯彻“安全第一、预防为主”的安全生产工作方针,认真执行国务院、建设部、云南省及昆明市关于建筑施工企业安全生产管理的各项规定，把安全生产工作纳入施工组织设计和施工管理计划,使安全生产工作与施工生产任务紧密结合，保证施工人员在生产过程中的安全与健康、严防各类事故发生，以安全促生产，强化安全生产管理，通过组织落实、责任到人、定期检查、认真整改，确保达到安全生产目标。2) 消防措施及用电用火措施：由于本工程的特殊性,在施工生产过程中必须认真贯彻实施“预防为主、消防结合的方针，确保在施工中不出现伤亡事故并实施逐级防火责任制，明确各级的职责,组建消防领导小组负责日常消防工作.加强对易燃、易爆物品的管理,设置专用库房存放，在存放处挂明显警示牌,对于此类材料严格执行限额材料制度.现场用明火需要办理动火审批,不经批准任何人、任何工种严禁动火。建立商场临时用电安全管理检查制度，按照现场临时用电管理规定和临时用电施工组织设计的要求，对现场的各种线路和设施进行定期检查和不定期抽查.安装、维护、检修、拆除临时用电设备，必须由具有上岗资质的电工完成.3) 文明施工与环保措施：严格执行国家和地方相关标准,环境管理体系要求,强化施工现场管理，组织做好进入商场材料的储存防护工作，各种垃圾的清运及处置工作，防治污染、减少消耗、减少废物,致力于施工环境与商场环境的持续改善，确保文明施工和环保措施工作符合相关法律法规要求，对商场经营环境不产生任何超标的环境影响,以确保本工程始终正常顺利施工。本工程商场不停业，要特别注意文明施工，要合理安排施工作业时间和施工工序，将污染相对大的项目安排在夜间施工,并采取有效措施，将污染面降低到最低程度，清运垃圾注意不要遗洒，若政府主管部门对清运垃圾有要求时,须严格执行政府相关规定及要求（如使用专用车辆等),周围安排专人清理卫生。因工期紧且需要加班,要充分重视施工噪音，在施工工序安排上注意将噪音较大的项目合理安排，对于需拆除的结构部位，必须使用水钻打孔施工，禁止野蛮施工并教育施工人员在施工中避免出现较大噪音，加强对施工现场噪音的控制,要及时对噪音超标超大的主要因素进行调整，以达到有效控制施工噪声的目的。合理安排施工时间，严禁高噪设备施工，同时对固定的机械设备尽量入棚操作,必要时设置移动声屏障确保商场经营尽量不受影响.严格制定并实施施工防尘措施，在施工范围内密闭施工,保证施工期间的灰尘部污染商场,能保证商场的正常经营.4) 电焊（割）动火措施:加强对电气焊的管理,操作人员必须持证上岗,严格按照规程进行操作，在现场进行局部改造施工时，现场避免不了进行局部的结构焊接，因商场内易燃物品较多，为保证商场的安全和施工的顺利、有序进行，须严格遵守并执行国家相关操作规程，做好防触电措施,防火灾爆炸措施，防灼伤措施，防有害气体及烟尘措施，预防辐射措施,防高坠措施，防中毒、窒息措施等。特别是进行框架梁粘钢加固处理时，须拆除围挡部分商铺墙体、隔断作为施工有效操作面和施工区域的隔离区，在施工区域内进行焊（割)接的须履行三级动火审批手续,作业前，应根据审批要求，焊（割）接时必须有专业在现场监护,清理施焊（割）现场10m内易燃易爆物品，并采取必要和规定的相关防护措施以保证商铺的正常营业，在二层以上高空焊（割）接时,必须在焊机和焊接点下设置木板，且设置面积不的小于焊机和焊接点大小的10平方，还要安排专人用木板（铁板）挡火与看火。以方防烫伤下方作业及行人。5) 砼结构工程施工措施：必须满足砼结构工程施工质量验收规范GB502042002和国家相关施工规范要求，其中包括模板分项工程、钢筋分项工程、砼分项工程、现浇结构分项、钢结构制安分项、装配式结构分项.七、 材料堆放场地及进场计划1) 因改造部位处于商场内部，且部分商铺在经营状态严禁堆放材料和施工工具，在改造范围及现场无法满足材料堆放和周转,为保证施工顺利进行，材料堆放统一选择在钱王街以西的古建场地堆放（具体范围由项目部现场指定），所有拆卸下的原材料一并摆放于此处。在运送材料及设备时，只能选择楼梯或者货梯,严禁使用其他功能电梯，在运送材料时,坚持包装原则，如损坏商场公共设备及设施，须照价赔偿。2) 因商场处于市中心，为加快施工进度，避免施工材料进场延误而耽误工期,大宗材料应在进场之前做出定货进场计划，并设专人负责，确保进场时间，所有材料进场必须复检。3) 如有甲方供货的材料施工方应提前一周做出用料计划单,明确数量、进场时间等，便于甲方进货.八、 本工程工期为70天(其中电影院区域为50天）,不得延误,为此投标单位为了满足工期要求，而采取的措施费用已在投标报价时考虑，同时,施工单位实施方案包含并不仅限于本方案所列措施，其费用均已包含在综合单价之内。 二O一一年十二月
