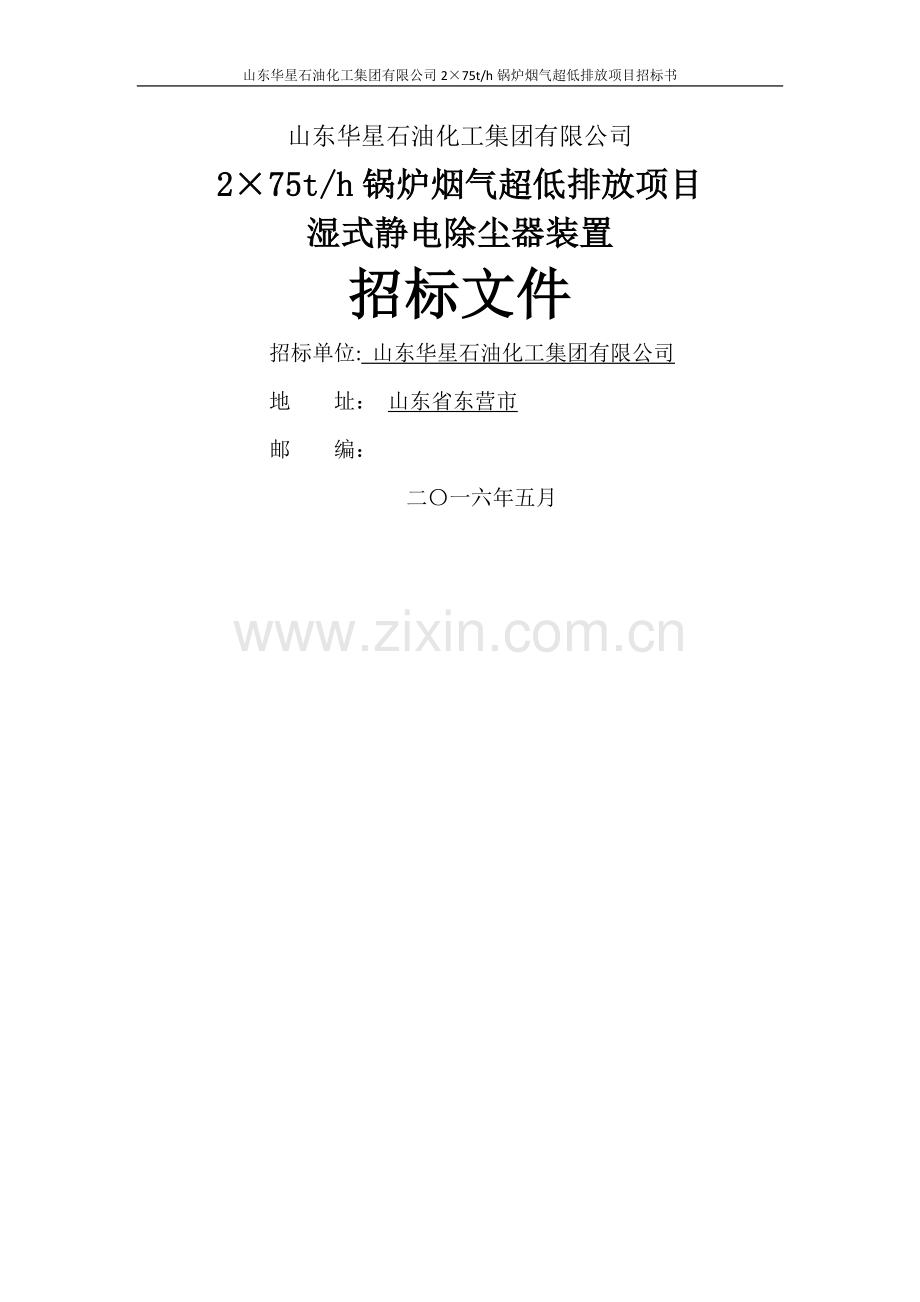

山东华星石油化工集团有限公司2×75t/h锅炉烟气超低排放项目招标书
山东华星石油化工集团有限公司
2×75t/h锅炉烟气超低排放项目
湿式静电除尘器装置
招标文件
招标单位: 山东华星石油化工集团有限公司
地 址： 山东省东营市
邮 编：
二〇一六年五月
一、工程概况 2
二、设计条件、指标 4
三、技术、设备配置要求 5
四、招标人工作范围、责任和义务 7
五、投标人工作范围、责任和义务 8
六、交货期、交货地点 8
七、付款方式 8
八、质量保证 8
九、投标内容 9
山东华星石油化工集团有限公司（以下简称华星石油），现有2x75t/h循环流化床锅炉，为响应国家保护环境的政策方针，经研究，拟招标建设锅炉超低排放装置，招标说明如下：
一、工程概况
华星石油现有2台循环流化床锅炉。为济南锅炉集团有限公司生产.
1、锅炉设计参数（单台,需方提供）：
锅炉型号：
额定蒸发量： t/h；
额定蒸汽压力： MPa;
额定蒸汽温度： ℃;
锅炉排烟温度： ℃;
锅炉烟气量（α=1。4，t=140℃）： 320520m3/h。
2、锅炉运行模式：2台同时使用；
3、本工程按2台锅炉烟气量设计.
4、本工程投运后运行模式如下:
脱硫运行工况(正常情况）
烟气流程：干烟气经前端除尘器，进入脱硫吸收塔，湿烟气再进入新上湿式静电除尘器后经烟囱达标排放；
根据山东省环保超低排放要求,我公司经多方论证,拟2016年实施2台循环流化床锅炉超低排放项目，新上湿式静电除尘器装置1套，锅炉烟尘排放浓度指标必须执行＜5mg/Nm3。
5、建设地点:东营市华星石油公司生产厂区内.
6、本次招标范围：
⑴总体工程设计（限于但不仅限于以下内容）
本工程所有工艺系统,包括
水系统的设计(喷淋和冲洗水）;
空气系统的设计；
湿式静电除尘器装置整体供配电和控制系统的设计；
设备主体及附件的设计；
钢构等附属系统的设计；
配套框架等土建工程的设计;
设备及管道的防腐、绝热工程的设计。
⑵供货范围（限于但不仅限于以下内容）
湿式静电除尘器装置设备主体及其附属系统；
满足设备自身所需供配电及控制系统的材料采购及施工；
备品备件、专用工具的供货；
⑶调试与试运行（限于但不仅限于以下内容)
设备电器及控制系统的调试、运行；
配合进行各项检测指标的测定（独立第三方，招标方组织，供方配合）。
⑷土建施工
由招标方自行组织施工。
⑸界限划分说明：
以设备出入口法兰为界,法兰以外部分由招标方负责，以内由投标方负责供货，但投标方提供界外的接口条件。
7、工期：合同签订生效后土建具备条件后90天，设备基础上交货。
二、设计条件、指标
1、湿式静电除尘器入口参数(双碱法脱硫运行工况）
序号
项目
单位
设计值
1
湿式静电除尘器入口烟气量（工况）
m3/h
320520
2
湿式静除电尘器入口烟气温度
℃
45～55
3
湿式静电除尘器入口烟尘浓度
mg/Nm3
＜30
2、新上湿式电除尘器装置出口粉尘排放浓度指标＜5mg/Nm3。
三、技术、设备配置要求（限于但不仅限于以下内容）
1、本工程主要技术规范、性能
主要技术规范（空白处投标单位填写)
项目
数值
备注
1、设备配置（限于但不仅限于以下内容)
形式
湿式静电除尘器

台数
1套

运行方式
连续

安装地点
室外

壳体材质/规格
碳钢防腐

阴极框架材质/规格
碳钢防腐并包铅

阳极管吊挂固定装置材质/规格

阳极管材质/规格
缠绕式阻燃导电玻璃钢
蜂窝状、内切圆360mm
阴极线材质/规格
2205

重锤材质/规格/数量
铸铁

重锤固定装置材质/规格
PVC

上下密封板材质/规格
2205
厚度1.2mm
内部烟气均孔板材质
PVC
厚度15mm
支撑梁材质
碳钢防腐

冲洗管路（内）材质/规格
PP

冲洗管路（外）材质/规格
碳钢

喷雾喷嘴材质/规格
PP

内防腐材质/规格

外保温材质/规格

2、主要技术参数（限于但不仅限于以下参数)
设计烟气量(设计煤种，工况）
320520m3/h

烟气设计温度
45～55℃
正常工作温度
烟气最高温度
80℃
短时运行
除尘器进口粉尘浓度
＜30mg/Nm3

除尘器出口粉尘浓度
＜5mg/Nm3

除尘器保证效率％

本体阻力

本体漏风率%

噪声

允许最大尺寸

达到设计效率所需比集尘面积

设计使用寿命

无故障运行时间

阳极管氧指数

外形尺寸

电场数量

烟气实际流通截面积

阳极收尘面积

电场内烟气流速

烟气流经电场时间

阳极管有效高度

出口雾滴浓度

出口粉尘排放浓度

电场有效宽度

同极间距

通道数量

烟气流速

阳极管型式

阴极线型式

喷淋方式

喷淋水流量

四、招标人工作范围、责任和义务
1、提供锅炉烟气特性等有关设计条件、资料.并与中标人共同完成设备的性能测试,记录准确有效地运行数据。
2、派出一名项目负责人，负责与投标人工作联系、协调,处理有关技术、硬件的交接工作.
3、在设备合同执行过程中如有需要召开设计联络或协调会，投标方均参加。
五、投标人工作范围、责任和义务
1、在招标人提供的设计条件基础上，完成现场勘察（招标方提供地质勘查报告）和工程整体设计，并提供设计图纸、计算书等设计资料（含电子版).
2、负责合同范围内所有的设备、电气、仪表、控制系统和附属系统等的供货、包装、运输、装卸、安装、调试.负责提供必要的备品、备件,专用工具。合同规定由招标人自购设备、管道等，由投标人提供设计参数供招标人采购，工程完工后负责提供完整的竣工资料。
3、在招标人配合下,承担装置的调试、开车和试运行期间的维护，负责对操作等相关技术人员的技术培训。
4、派出1名项目经理，负责工程设计、安装、调试和试运行期间的工作联系、协调和工程交接、技术服务等,食宿自理。
5、定期派员来招标人现场了解、跟踪装置运行情况,评价运行效果，处理运行中发生的问题,提供定期技术服务。
六、交货期、交货地点
交货期：合同生效后90天，以装置调试完成且性能验收测定合格为准。
交货地点：山东华星石油化工集团有限公司厂区.
七、付款方式
合同生效后7天内,支付总价款30％作为预付款；第一批设备、材料运至招标人厂内，安装对进场开始安装,付总价款30%；投运后达到设计指标,验收合格、交付竣工资料后10天内付30%。付款至90％前,投标人提供全额增值税发票。留10%质保金，待装置性能测定完成，第三方所有检测项目数据合格且投运后满12个月，无质量问题时一次付清。
八、质量保证
1、投标人对装置的质量保证期,自装置验收合格投入运行之日起计，整套湿电装置使用寿命为20年以上，大修期为4年；导电玻璃钢阳极管/模块使用寿命不小于20年；阴极线元件20000h；转动设备等2年。
2、质量保证期满，投标人继续承担装置维护保养等技术服务时,只收取部件、材料费用，予以招标方价格优惠。
4、合同生效后15天内，投标人向招标人提供设计资料1份(附CAD电子版图纸1套）。合同生效后60天内，提供整套湿电维修规程、操作规程(包括电器及转动设备等)等技术资料，并在开车前15天完成对有关人员的技术培训。
5、交货(工程交接）后15天内，提供竣工图、质量证明书等资料。
6、投标人单位应按国家相关标准、规范进行设计、制造安装。
7、本装置出现故障，投标人接到通知后48小时内到达招标人现场处理。
九、投标内容
1、投标人承诺函。
2、投标人法定代表人授权书。
3、投标人与其技术合作方的合作协议书。
4、投标人企业简介、组织机构、资信证明文件、近3年来的工程业绩.
5、投标人的技术合作方的资格、资信证明文件。
6、投标保证金。
7、设计和供货范围
投标人应负责湿电系统及相关设施的总体设计、设备制造及安装、设备及材料供货、保管、安装施工、运输、技术服务、人员培训、调试、试验及整套系统的性能保证和售后服务等。
说明：
本系统土建工程由中标人设计，在中标人提供施工图后,由招标人施工。
10、工程投资成本：
⑴ 土建、设备、部件、材料、备品备件、专用工具的采购、运输、包装、装卸、保险等费用;
⑵ 安装、调试、安装人工、机械及辅助材料费用；
⑶ 应提取的税金、利润、管理费；
⑷ 设计、调试、技术服务费等;
⑸ 专利费等与工程有关的其它费用；
11、电气、仪表、控制系统配置；
12、偏离表；
13、售后服务及技术服务承诺；
14、交货日期（指调试后各项指标合格，投入正常运行后168小时）；
15、其它。
