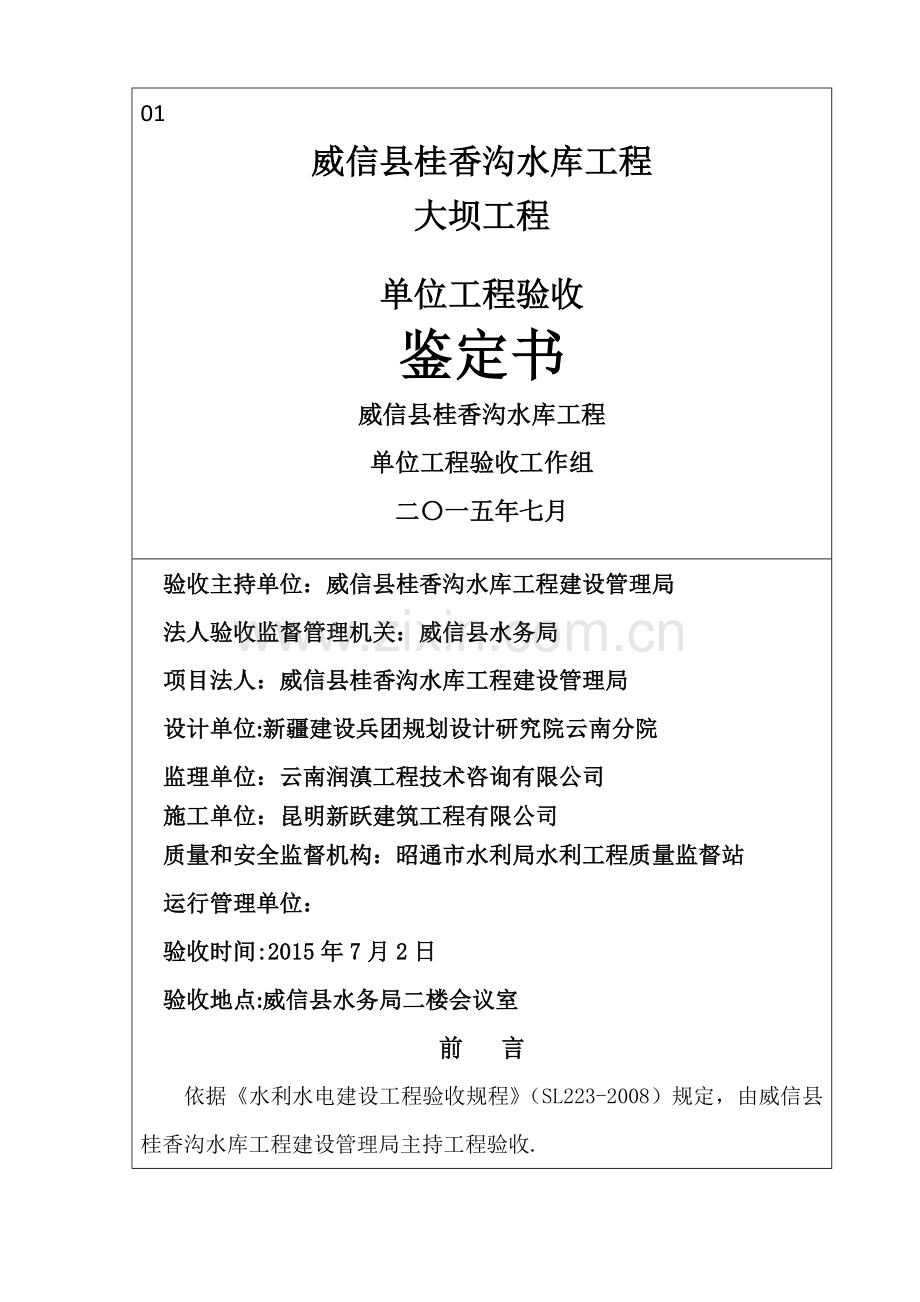

1、01威信县桂香沟水库工程大坝工程单位工程验收鉴定书威信县桂香沟水库工程单位工程验收工作组二一五年七月验收主持单位:威信县桂香沟水库工程建设管理局法人验收监督管理机关:威信县水务局项目法人:威信县桂香沟水库工程建设管理局设计单位:新疆建设兵团规划设计研究院云南分院监理单位:云南润滇工程技术咨询有限公司施工单位:昆明新跃建筑工程有限公司质量和安全监督机构:昭通市水利局水利工程质量监督站运行管理单位:验收时间:2015年7月2日验收地点:威信县水务局二楼会议室前 言依据水利水电建设工程验收规程(SL223-2008)规定,由威信县桂香沟水库工程建设管理局主持工程验收.验收依据:国家现行有关法律、法规

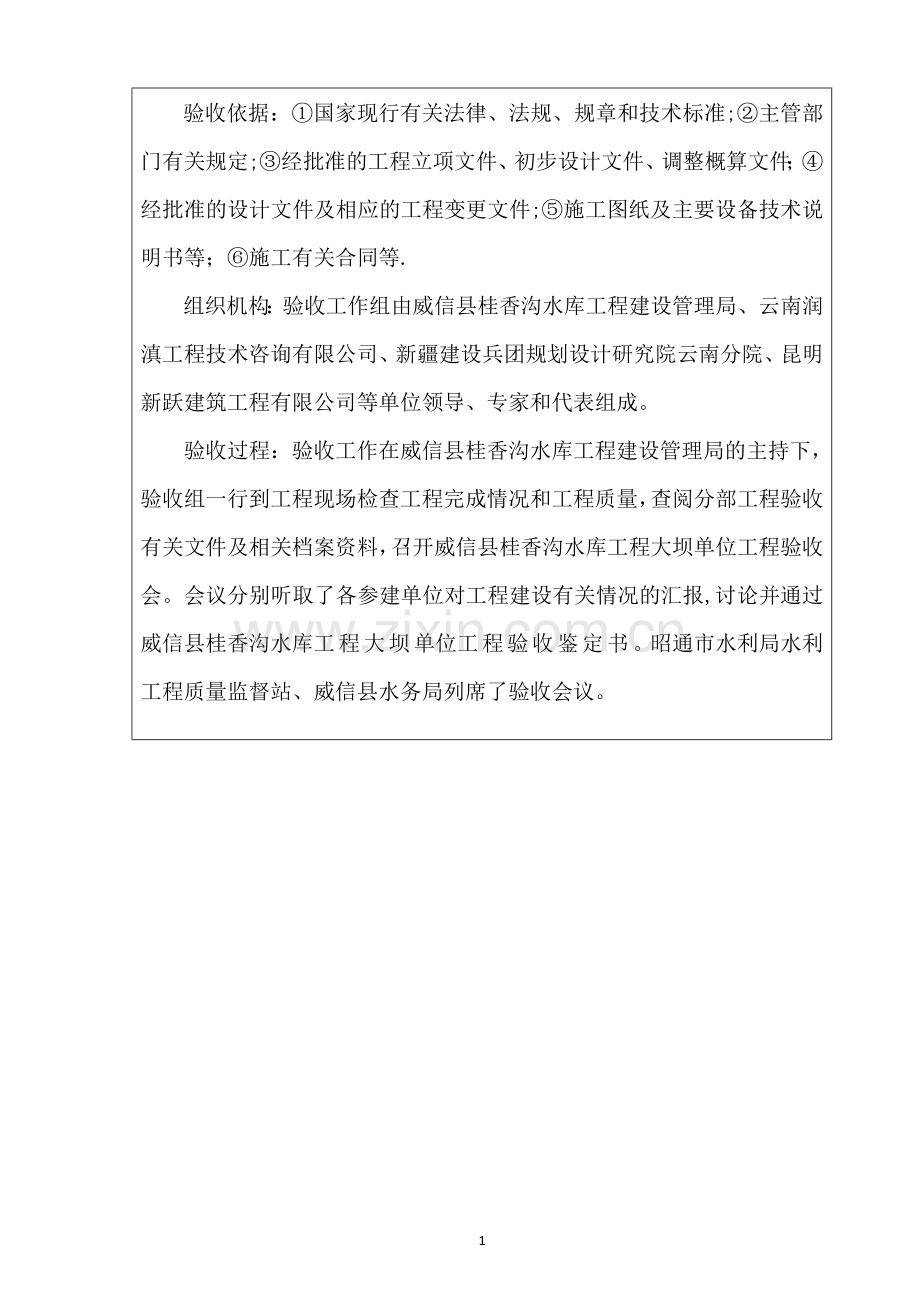

2、、规章和技术标准;主管部门有关规定;经批准的工程立项文件、初步设计文件、调整概算文件;经批准的设计文件及相应的工程变更文件;施工图纸及主要设备技术说明书等;施工有关合同等.组织机构:验收工作组由威信县桂香沟水库工程建设管理局、云南润滇工程技术咨询有限公司、新疆建设兵团规划设计研究院云南分院、昆明新跃建筑工程有限公司等单位领导、专家和代表组成。验收过程:验收工作在威信县桂香沟水库工程建设管理局的主持下,验收组一行到工程现场检查工程完成情况和工程质量,查阅分部工程验收有关文件及相关档案资料,召开威信县桂香沟水库工程大坝单位工程验收会。会议分别听取了各参建单位对工程建设有关情况的汇报,讨论并通过威信
3、县桂香沟水库工程大坝单位工程验收鉴定书。昭通市水利局水利工程质量监督站、威信县水务局列席了验收会议。一、单位工程概况(一)单位工程名称及位置单位工程名称:威信县桂香沟水库工程大坝工程单位工程位置:桂香沟水库地处昭通市东部的赤水河上游左支流扎西河左岸支流桂香沟小河上,行政区划属威信县扎西镇,水库地理坐标东经105448,北纬275012。水库距威信县城7。0km,有简易公路由县城直通库坝区,交通较为便利。桂香沟水库工程主要由堆石坝、输水隧洞、溢洪道组成. (二)单位工程主要建设内容1、工程概况桂香沟水库大坝主要由趾板、面板、堆石坝组成。面板为混凝土面板,坝顶宽6。0m,坝顶长154。470m,最
4、大坝高51.5m,正常蓄水位为1253。80m,坝顶高程1255。500m,防浪墙顶高程1256.700m,上游坝坡1:1。4,下游坝坡1:1。4。(1) 趾板浇筑趾板采用C25W8F100砼;岸坡趾板不设永久性结构缝,施工缝由施工单位自行设置,最长浇筑不大于15m;钢筋接头双面焊焊接长度不小于5d,单面焊接长度不小于10d;搭接及锚固长度不小于40d,钢筋在同一截面内的接头数不得超过钢筋根数的50;砼钢筋保护层厚度除特别注明外均为10cm;趾板基础布置22锚筋,长4.5m,间排距均1。5m1。5m,交错布置,并钩在趾板上层钢筋上。面板与趾板之间设置周边缝进行表面止水安装。(2) 面板采用C2
5、5W8F100砼;共划分为11个仓号分缝浇注,两边各3条张性缝,中间4条压性缝;混凝土平均厚度35cm,采用I级粉煤灰,面板采用双向单层钢筋,钢筋接头采用单面焊,焊接长度取10d,钢筋接头需相互错开800mm。面板之间及面板与趾板之间设置垂直缝及周边缝进行表面止水安装;面板与防浪墙之间设置坝顶缝进行表面止水安装。(3)堆石坝由垫层、过渡层、主堆石、次堆石层、特殊垫层,上游铺盖以及坝顶填筑和坝后干砌石护坡等组成。2、单位工程的主要建设内容威信县桂香沟水库工程大坝单位工程主要建设内容为:坝基开挖与处理、趾板及周边缝止水、大坝固结灌浆及帷幕灌浆、混凝土面板及接缝止水、垫层与过渡层、堆石体、下游坝面护
6、坡、坝顶及其他。(三)单位工程建设过程1、工程开工、完工时间工程开工日期:2012年1月7日;工程完工日期:2015年5月6日。2、施工中采取的主要措施:大坝工程施工流程包括:坝基开挖趾板浇筑边坡喷锚大坝填筑趾板固结灌浆及帷幕灌浆下游坝面护坡砌筑大坝观测面板混凝土浇筑坝顶施工周边缝及垂直缝止水制作安装。2.1、坝基开挖开工前,施工单位根据工程设计文件进行测量放样,确定控制段轴线、开挖边线、施工界限及位置;施工单位测量原始地貌,监理、业主进行复核;两岸坡开挖:由于岸坡较高且窄,无法修筑出渣道路,盖山开挖采用卡特320挖掘机配合人工自上而下翻挖到河床,用神钢330挖掘机挖装30t自卸汽车运至弃渣场
7、。两岸坡开挖过程中局部地方还存在个别石包凸起和反坡现象,采用手风钻造孔,人工装药将其爆破震松,机械进行表面修整,使岩面平顺完整.对零星出现的石体凸出和反坡现象,使用卡特320挖掘机带液压冲击锤将其破碎,后用沃尔沃210挖掘机配合人工自上而下翻挖到平缓地带,用神钢330挖掘机挖装30t自卸汽车运输至弃渣场.开挖后的岸坡基础满足自稳,达到设计要求.河床坝基开挖:河床开采用进退法开挖,卡特320挖掘机配合斗山225、沃尔沃210从里到外翻挖至岸坡后,用神钢330挖掘机挖装30t自卸汽车运输至弃渣场.开挖后的基础面大致平顺,满足设计要求.冲洪积层开挖:河床开挖至设计建基高程1210米后,发现局部仍为冲
8、洪积层,未满足设计要求。经施工、监理、设计、业主单位根据现场实际开挖情况,开会讨论后,采用渗水集中抽排,3至4台挖机连续传料至岸坡后,用神钢330挖掘机挖装30t自卸汽车运输至弃渣场。冲洪积层开挖至1203米后才达到设计要求(经设计地质工程师现场确认),实际建基高程为1203米。 2.2、趾板浇筑2.2。1基础锚杆制安基础锚杆制安施工工艺流程:孔位放样钻孔就位 钻孔、洗孔砂浆拌制注浆安插锚杆.25锚杆,长4.5m,梅花状布置。使用手风钻造孔,采用40钻头,钻孔孔位、角度、孔深、孔径均按设计图纸进行,严格控制钻孔质量,孔位由测量人员严格放样。成孔后的孔位偏差不大于10cm,钻孔结束后用木塞把孔口
9、封堵住,以防杂物落入孔内. 注浆浆液:砂浆采用M20砂浆,砂浆配合比为:水:水泥:砂=0.45:1。00:1。85.砂浆严格按照试验所得配合比拌合,随拌随用,成品砂浆拌制均匀.锚杆安装:采用“先注浆后安装锚杆”的施工程序.2.2。2趾板混凝土为C25W8F100砼,混凝土配合比为:水:水泥:砂:小石:中石:减水剂:粉煤灰=0。45:1。00:1.84:1。15:1.72:0.007:0。15。由大坝上游的砼拌合站严格按照试验所得配合比拌合,大坝河床段采用溜槽入仓,人工平仓;大坝左岸采用吊车提升吊桶入仓,人工振捣;大坝右岸采用溜槽入仓,人工振捣。在仓面开浇前,底部铺同标号砂浆一层,在止水片附近由
10、人工细心平料,将粗骨料剔除至止水片以外,振捣棒不能与止水片接触。振捣器振捣,上层振捣时,振捣器插入下层5cm,不能漏振及过振,以保证砼浇筑质量。 2。3坝体填筑坝体填筑包括主、次堆石料填筑和垫层料、过渡料及特殊垫层料填筑。2。3。1填筑料碾压试验试验场地安排在大坝上游砂石料加工场附近,对其进行碾压试验。试验时间2013年3月1日至2013年3月9日.试验机具设备采用SR22型自动式压路机一台进行堆石料碾压、T140型推土机一台进行填筑料摊铺、整平和陕汽德龙25t载重车三辆进行运输。进占法卸料,推土机找平,振动平碾碾压,行车速度3km/h、振动油门高档、条带法碾压方式。填筑料碾压参数:机械参数振
11、动碾的激振力395KN、碾砣重230KN、碾宽2。15m、载重车运输能力25t;施工参数铺料厚度采用70、90cm两种参数;碾压遍数采用6、8、10、12组;行车速度3km/h;经碾压试验后确定碾压参数为:主、次堆石料铺料厚度为90cm,碾压遍数为8遍;垫层料、过渡料及特殊垫层料铺料厚度45cm,碾压遍数为8遍。2。3。2填筑料控制参数堆石料区采用堆石料场生产的弱风化至新鲜白云岩为主要石料。主堆石料最大粒径为600mm,其中d5mm颗粒含量为415%,d0.075mm颗粒含量5%,主堆石料设计干密度为2.25g/cm3,孔隙率20,渗透系数110cm/s。次堆石料最大粒径为800mm,其中d0
12、。075mm颗粒含量5%,次堆石料设计干密度为2.15g/cm3,孔隙率22。排水棱体料设计干密度为2。30g/cm3,d0。075mm颗粒含量5,孔隙率24,渗透系数为1101 cm/s。2A垫层料采用砂石料加工系统加工的弱风化至新鲜白云岩料,最大粒径为80mm,料中颗粒d5mm颗粒含量为3045,d0.075mm颗粒含量46%;设计干密度为2.3g/cm3,孔隙率16,渗透率110cm/s。2B特殊垫层料采用砂石料加工系统加工的弱风化至新鲜白云岩料,最大粒径为40mm,料中颗粒d5mm含量为3045,d0。075mm颗粒含量510%。设计干密度为2.3g/cm3,孔隙率16,渗透率110c
13、m/s.过滤料区采用堆石料场开挖的级配良好的细堆石料。过滤料的最大颗粒为30mm,其中d5mm含量为2030,颗粒级配含量5,设计干密度为2。20g/cm3,孔隙率18,渗透系数110-cm/s。2。3.3填筑料运输、铺填及碾压质量控制堆石料填筑采用CAT330型挖掘机挖装,由25t自卸汽车运输至坝上,堆石料运至坝上后,由现场调度员指挥在指定料区采用进占法卸料,使用T140型推土机摊铺,在坝料与两岸坡结合面用ZL50型装载机辅以人工铺料。铺料前,坝面上用白灰放出料区分界线,摆放料区标识牌.对于料中的超径石,采用破碎锤将超径石破碎。铺料前,在回填区周边测量高程,用油漆标注回填层的标试点,严格控制
14、90cm铺层厚度。堆石料配水采用坝外集中自动加水和坝面人工洒水配合,洒水充分湿润后碾压。按碾压试验确定的8遍碾压遍数振动碾压压实,压路机振动碾的激振力395KN、碾砣重230KN、碾宽2。15m。为保证铺料碾压到位,两岸坡有倒坡的地方采用机械及人工进行倒坡修整,坝料与两岸坡结合面用反铲辅以人工加高铺料,形成斜坡碾压,保证岸坡压实。堆石料中出现树根杂草和不合格的石料及时清出场地,确保碾压质量满足堆石体填筑要求。碾压后进行现场密实度试验,现场密实度试验合格后再进行下一层铺料碾压。垫层料、过渡料及特殊垫层料采用CAT330挖掘机挖装,由25t自卸汽车运输至坝上,运至坝上后,由现场调度指挥在指定料区采
15、用进占法卸料,使用T140型推土机摊铺,在坝料与两岸坡结合面用ZL50型装载机辅以人工铺料.铺料前,坝面上用白灰放出料区分界线,摆放料区标识牌。在垫层区与过渡区交界处,采用推土机骑界线平料.铺料前,在回填区周边测量高程,用油漆标注回填层的标识点,严格控制45cm铺层厚度。配水采用坝外集中自动加水和坝面人工洒水配合,严格控制洒水.按碾压试验确定的8遍碾压遍数振动碾压压实,压路机振动碾的激振力395KN、碾砣重230KN、碾宽2。15m.垫层与过渡层料碾压不到位及无法碾压的地方采用HP10007型振动夯配合夯实。为保证铺料碾压到位,两岸坡有倒坡的地方采用机械及人工进行倒坡修整,坝料与两岸坡结合面用
16、反铲辅以人工加高铺料,形成斜坡碾压,保证岸坡压实。料中出现树根杂草和不合格的石料及时清出场地,雨后出现回弹现象的部位挖掉重新换填,确保碾压质量满足堆石体填筑要求。碾压后进行现场密实度试验,现场密实度试验合格后再进行下一层铺料碾压.2。4挤压边墙施工(1)层面平整:垫层表面的平整度直接影响着挤压边墙成型后的外观尺寸,因此,必须提供一个平整的施工作业面便于挤压机行走作业。施工时,应将前一层挤压边墙和垫层料填筑后的高差和平整度进行检查,如果存在高差及凹凸,则应用人工修补、找平并碾压密实。(2)测量放线:在边墙施工前,根据边墙挤压机的宽度,在其内侧放一根平行于坝轴线的细线,用以指导挤压机的行进方向,使
17、成型的挤压墙平直,位置准确,每5米左右用钢钉将细线固定在垫层料表面。(3)挤压机就位与定向:挤压机在吊装前,先检查其各部件是否连接牢固,确认发动机及其它构件运行状况是否良好,熄火停机以备吊装,吊装使用装载机吊。将边墙挤压机吊装到指定起点,就位是应尽量满足前进的直线方向,及时进行高度校核,保证边墙高度.(4)混凝土拌和及入仓:挤压边墙强度等级为C3C5,采用P.C32.5符合硅酸盐水泥,混凝土配合比为:水:水泥:砂:小石:速凝剂=1.52:1。00:8。39:11.60:0。04。砼直接在搅拌站拌和后,用2m3农用车运至工地现场。(5)成墙施工:混凝土成型是依靠成型密实的混凝土边墙为支撑向前移动
18、的,因此施工时,由专人控制挤压机的行走方向,确保其挤压边墙的直线满足要求。并让边墙挤压机保持一定的速度。边墙挤压成型后,对出现的缺陷,如每层边墙的接坡间出现明显的台阶、边墙跨塌、平整度超标、位置及外形尺寸误差过大、成型混凝土缺陷等,立即对其采用人工修补处理,确保坡比满足1:1.4。(6)混凝土边墙两端与趾板接口处理:由于挤压机体本身占有一定长度,成墙不能与两端混凝土趾板连接,采用人工立模浇筑混凝土,人工用打夯机夯实,使挤压墙两端与趾板连接,基本不留空隙.(7)挤压边墙迎水坡面处理:将坡面浮碴及松散混凝土清理干净,进行浇筑面板混凝土前,应采取措施对表面进行保护。2。5大坝趾板固结灌浆及帷幕灌浆固
19、结灌浆孔共划分为12个单元, 1单元2个孔,12单元10个孔,其余每个单元20个孔,合计212个孔,孔深为入岩5m,孔径75mm,孔距2m,按排间分序、排内加密的原则分两排两序进行灌浆施工,先一序后二序,全孔作为一段灌注,采用孔内循环法灌浆.帷幕灌浆孔共划分为16个单元, 1单元6个孔,其余每个单元10个孔,合计156个孔。趾板帷幕灌浆试验段经参建几方现场确认选在右坝肩14单元,即孔号WM14-1131WM14-3-140,孔距1。5m,共布设十个钻孔进行帷幕灌浆试验,自2013年9月9日进行帷幕灌浆试验段布孔施工,至2013年10月21日完成试验任务。本试验段共11个孔,1序孔3个,2序孔2
20、个,3序孔5个,其中1序孔平均单位注灰量128。3kg/m,2序孔平均单位注灰量64.22kg/m,3序孔平均单位注灰量29.07kg/m.检查孔总孔深21。6m,混凝土厚度1。1m,孔段长20。5m,平均单位注灰量2.687kg/m,透水率3。27Lu。大坝趾板固结灌浆及帷幕灌浆采用XY2PC回转地质钻机4个钻机组造孔,自上而下分段造孔,测斜仪量测钻孔斜率,每孔量测一次。灌浆孔段在灌浆前采用压力水进行裂隙冲洗,直至回水澄清为止,冲洗压力为灌浆压力的80,大于1MPa时采用1MPa.固结灌浆压力为1Mpa;帷幕灌浆先导孔、检查孔先拟用“五点法进行压水试验,后改“单点法”,生产性灌浆孔压水试验采
21、用“单点法”,灌浆压力为第1段和第二段(05m)为0。5Mpa,第3段(510m)为0。8Mpa,第4段(1020m)为1。0Mpa,4段以下(大于20m)为1。5Mpa。其他施工工艺流程按桂香沟水库工程技术要求进行。2。6下游坝面护坡砌筑当后坝次堆石填筑23米,采用沃尔沃210挖掘机对后坝坡按1:1.4进行反收坡。干砌块石在石料场开采,石料中挑选符合设计要求的块石,或从次堆石的超径料挑选.块石由30吨自卸汽车运至坝后,经坝面施工人员检查合格后,卸到次堆石面上,再利用挖掘机挖运至需要砌筑的坡面上.砌石时人工就近选择.坡面整理后,按10m10m网点控制测量放样,网点上插标识,标有地面高程和设计高
22、程。砌石人员选择合格块石砌筑,石块填实基底,大面朝外,无风化、架空、通缝现象。控制砌石进度,砌石作业尽量随坝体同时上升。梯步、马道及排水沟采用M7。5砂浆砌筑,砂浆配合比为:水:水泥:砂=1。05:1。00:7。0.2.7大坝沉降位移观测大坝位移观测于2013年9月6日开始观测,大坝沉降观测于2013年9月8日开始观测。共埋设观测点16个:每级马道埋设3个,坝顶埋设4个,上游挤压边墙埋设3个。共观测101天,以最后一次的观测(2013年12月16日),其观测值与初始值相比其各点的最大沉降量为9mm(最终值-初始值),其各点最大位移量为24mm.根据大坝坝体变形观测时间和数据资料分析,参建几方确
23、认大坝坝体施工期变形基本稳定,可进行面板浇筑。大坝位移观测及沉降观测偏差值见下表.位移观测偏差值(mm)点号间隔时间累计时间1-1121-3212223313233414-24-35-1525354日期9月06日0000000000000000009月08日225 7 8 9 7 0 8 0 0 9 27 15 12 16 16 109月23日151713 13 17 10 8 5 6 4 1 6 22 11 8 14 13 99月27日4218 8 15 9 7 3 10 2 3 3 22 14 2 7 7 610月03日6278 8 11 8 7 2 7 5 7 5 21 9 5 10 1
24、0 710月08日5328 8 10 9 8 1 7 1 6 13 29 14 9 15 16 910月13日53711 12 12 12 5 9 8 11 9 10 26 15 11 12 15 1010月19日64319 18 11 6 13 17 16 18 17 13 25 15 16 19 18 1210月24日54813 13 11 9 21 12 9 21 3 6 17 1 5 7 11 710月29日55310 10 10 3 11 3 15 11 3 5 13 10 2 13 16 1111月03日55810 14 16 11 9 4 9 5 1 14 27 13 12 14
25、 15 1111月09日6649 8 8 6 5 30 9 6 8 11 26 16 10 12 14 1111月15日6704 7 4 3 6 10 17 9 15 19 29 14 11 15 18 1211月19日4747 10 3 7 6 4 9 7 7 11 25 15 11 13 16 1211月23日4786 8 14 8 5 3 7 3 4 13 30 19 19 21 19 1311月30日7857 8 3 10 6 1 5 7 6 5 21 9 8 12 11 512月07日7925 3 8 9 9 4 10 2 2 6 21 12 9 5 10 1112月16日91011
26、3 9 14 13 14 11 4 11 6 7 24 12 5 5 16 5沉降观测偏差值(mm)点号间隔时间累计时间111213212-2233-132335-152535-4日期9月08日0000000000000009月13日555 1 1 3 3 2 12 21 7 4 9 7 09月18日5102 -2 2 4 4 3 0 -1 0 2 3 1 -29月27日5153 3 3 4 4 5 -20 16 24 0 -2 0 210月03日419-3 3 -3 1 -2 6 -2 5 -5 1 -2 -5 -410月08日6251 3 3 1 -1 2 1 2 5 1 -1 1 210
27、月13日530-3 -5 -3 -3 -3 4 -2 -3 6 -1 0 -1 -310月19日5353 6 5 -2 2 4 0 3 -5 -1 -2 -2 -710月24日6411 5 3 1 -1 1 5 -3 4 -1 4 3 -410月29日546-4 2 1 4 5 -4 -4 -6 -6 3 -5 5 311月03日5510 1 -3 -1 3 -3 0 0 1 1 0 1 011月09日6563 -3 -3 2 3 4 1 2 2 2 -6 6 -611月15日6624 3 -3 -4-3 5 -2 4 -4 3 -7 8 -811月19日4683 3 4 3 1 3 4 4
28、-3 3 6 -7 -611月23日4724 4 3 2 1 -3 5 6 5 -3 5 3 611月30日7764 3 5 -2 1 4 -4 -3 5 1 5 5 412月07日7933 2 -2 1 2 -2 6 5 -5 1 -6 5 512月16日999-3 -3 3 -3 3 -3 4 7 3 0 6 -9 62。8面板混凝土浇筑面板采用C25W8F100混凝土,配合比为:水:水泥:砂:小石:中石:减水剂:粉煤灰:引气剂=0。46:1.00:2.13:1。39:2。09:0。006:0。15:0。0002.混凝土由大坝上游的砼拌合站拌制,1m自卸汽车运输.坝面集料斗受料,溜槽垂直运
29、输,待浇段有混凝土从溜槽溢出时及时清出仓面。人工摆动溜槽水平布料,布料长度控制在溜槽距离滑模1.5米以内。面板混凝土严格按规定厚度分层布料,每层厚度35cm.混凝土振捣时,操作人员站在滑模前沿的操作平台上进行施工。仓面采用2台50mm的插入式振捣器充分振捣,选用专人振捣,插点均匀,间距不大于40cm,深度达到新浇混凝土层底部以下5cm,以混凝土不再显著下沉、不出现气泡并开始泛浆时为准。模板滑升时,两端提升同步进行.每浇完一层混凝土滑升长度约30cm,每次滑升时间间隔不超过30min,滑升平均速度基本在1m/h左右。周边三角块混凝土浇筑用人工盖钢模(1。2m0。3m)和木模相结合浇筑,为确保混凝
30、土浇筑饱满,振捣密实,盖钢模长度控制在60cm左右,混凝土自下而上进行分层浇筑,2小时混凝土初凝后进行人工拆模、收面、抹光。面板混凝土在雨季施工,每仓混凝土浇筑前准备好充足的彩条布,下雨时及时遮盖混凝土未凝固部位,降雨量不大时继续施工,降雨量大时待雨后及时排除仓内积水,清除仓内雨水冲刷的混凝土,加铺同标号的砂浆后继续浇筑。面板混凝土养护,用60PE管往山上引入清水至坝顶,由坝顶设置的5根20分水管,托穿坝面将5根20分水管穿孔为喷水状态,挂至面板顶部。长期不断水养护,每根20分水管来水量控制两块面板养护。后期混凝土面板采取土工膜覆盖,不断水养护。面板混凝土施工前建设(监理)单位进行面板配合比复
31、核试验,因粉煤灰质量问题导致混凝土试验试块抗冻等级达不到设计要求,及时通知施工方清除不合格粉煤灰再次进行复核试验合格后方进行面板混凝土施工.2。9坝顶施工坝顶施工包括防浪墙浇筑,碎石垫层填筑,坝顶路沿浇筑,坝顶路面砼。防浪墙每段按面板仓号分缝分段进行混凝土浇筑,混凝土等级为C20,混凝土配合比为:水:水泥:砂:小石:中石:减水剂:粉煤灰=0。51:1.00:2.43:1。58:2。38:0。006:0。15。混凝土由大坝上游拌合站拌制,施工缝用橡胶止水带连接及填充熟料泡沫,每仓混凝土分两次进行,即先浇筑基础底座混凝土,后浇筑防浪墙墙体.基础底座混凝土浇筑运用1t翻斗车运至现场,人工配合进行浇筑
32、。墙体混凝土运用1t翻斗车运至现场,装载机配合上料,用人工将混凝土铲入仓内.其他程序及工艺按施工规范进行,振捣密实.路面碎石垫层料由30t自卸汽车运输至坝顶,挖装时粗细料混合,挑出超径石。路面碎石垫层料运至坝顶后,驾驶员根据现场卸料员的指挥在已压实的堆石面上进行卸料。路面碎石垫层料使用挖掘机摊铺。铺料完成后采用YZ22t压路机振动碾压.坝顶路沿混凝土等级为C15。混凝土由大坝上游的砼拌合站拌制,由自卸汽车运至路沿每仓浇筑位置,采用20装载机入仓,插入式振捣器振捣密实.坝顶路面混凝土等级为C25,配合比为:水:水泥:砂:小石:中石:减水剂:粉煤灰=0。46:1。00:2.13:1.39:2。09
33、:0.006:0。15。每段按防浪墙仓号分缝分段进行混凝土浇筑,混凝土由大坝上游的砼拌合站拌制,由自卸汽车运至路沿每仓浇筑位置,采用20装载机入仓,插入式振捣器振捣密实.3。0周边缝及垂直缝止水制作安装表面止水制作与安装主要为人工采用切割机将面板接缝位置进行切割成“V”型槽,压力水将混凝土面板周边缝和垂直缝缝面冲洗干净,将接触面和缝口打磨平整,钢丝刷将 “V型槽的两边刷干净,再用压力水冲洗槽内外,除去表面灰砂。缝面处理干净后,用汽油喷灯将缝面烘干,使接触面洁净. 沿V型槽中涂刷底胶,V型槽中放置60橡胶棒。按设计尺寸将塑性填料沿缝面分段填铺,采用木锤捶击密实.鼓包规整、平滑(表面无突变),粘结
34、密实.防渗盖片为平板形状,待塑性填料分段填铺后,及时铺设防渗盖片。首先在面板接缝面上沿防渗盖片条带涂刷底胶,填铺塑性填料找平层,将防渗盖片、塑性填料与面板粘结在一起。防渗盖片采用搭接加长,搭接长度不小于20cm。待防渗盖片分段安装完成后,及时铺设压缝不锈钢扁钢,采用电钻在扁钢上钻孔至面板以下,其孔径、孔深满足设计要求.然后埋设不锈钢膨胀螺栓,膨胀螺栓的紧固力、抗腐性能、强度等各项指标均要求满足设计要求。施工过程中质量控制施工单位采用“三检制”,建设监理跟踪旁站,施工单位自检结果和建设监理抽检结果均符合设计和施工规范要求.二、验收范围本次单位工程验收范围主要包括坝基开挖与处理、趾板及周边缝止水、
35、大坝固结灌浆及帷幕灌浆、混凝土面板及接缝止水、垫层与过渡层、堆石体、下游坝面护坡、坝顶及其他等工程.三、单位工程完成情况和完成的主要工程量1、设计变更情况1。1河床部位坝基开挖至设计高程时,建基面仍为冲洪积层,直至冲洪积层开挖至1203米后经设计地质工程师现场确认才达到设计要求,所以实际建基高程为1203米。1.2考虑到面板堆石坝上游坡面稳定性及易于成型方便施工,用挤压混凝土边墙替代了传统坡面超填、人工整坡、斜坡碾压、砂浆垫层坡面护坡等工序,节省资源和投资,可防止雨水冲刷坡面,加快工程进度,尤其为安全度汛提供了保障及确保垫层料碾压密实.挤压边墙强度等级为C3C5,采用P。C32.5符合硅酸盐水
36、泥,混凝土配合比为:水:水泥:砂:小石:速凝剂=1。52:1.00:8.39:11.60:0.04.1。3设计初期给出的观测设备较多,但由于没有具体详细地给出观测点的设置及位置图纸,经业主与设计沟通,设计方参考了小型水库观测设施针对桂香沟水库建议减少一些观测设备,原设计的观测设施改为后期的大坝及面板沉降位移观测。2、单位工程完成情况该单位工程除坝前盖重及封堵外其他分部工程内容全部完成。3、完成的主要工程量土石方开挖188966。6mC20砼330。7mC25砼4092。89mC1564。96m浆砌石648.57m砂浆抹面1094.21钢筋243。49t模板8440.59路面碎石垫层1421.7
37、2m锚杆625根F型铜止水913。03mPVC止水条233.365mPVC垫片897。69沥青木板213.43橡胶管770.7m橡胶棒668。12m不锈扁钢1850。34mSR防渗盖片925。17mSR塑性填料58。73 m不锈膨胀螺栓4627套固结灌浆1574.45m帷幕灌浆4730。1m特殊垫层料942。9 m垫层料13024。76 m过渡料15511.65 m主堆石料144857。2 m次堆石料119623。15 m干砌石4818。05 m四、单位工程质量评定(一)分部工程质量评定1、施工单位自评结果本单位工程共10个分部工程,除坝前盖重及封堵未完成,施工单位自评8个分部工程质量全部合格
38、,合格率100,无优良分部工程.质量资料基本齐全,施工过程中无质量事故及安全事故。自评质量等级合格.2、建设(监理)单位复核意见本单位工程共10个分部工程,经复核除坝前盖重及封堵未完成,8个分部工程质量全部合格,合格率100,无优良分部工程。质量资料基本齐全,施工中无质量事故及安全事故.复核质量等级合格。(二)工程外观质量评定单位工程验收工作组现场检查,外观工程质量评定组现场打分,应得分,实得分,得分率%。(三)工程质量检测情况1、主要原材料检测施工自检水泥29组钢筋70组细骨料13组粗骨料21组粉煤灰4组减水剂4组引气剂2组止水铜片1组建设(监理)抽检水泥22组钢筋33组细骨料20组粗骨料3
39、3组粉煤灰4组2、主要中间产品检测2.1砼试块检测结果统计分析如下表:检测类别强度等级检测组数数据分析(MPa)分析结论施工自检C258425.845。9合格C204221。731。8合格C15723.928。0合格建设(监理)抽检C254225。541。5合格C20529.438。4合格(砼试块试验数据统计分析方法详见2007水利验收评定规程附录C)2.2砂浆试块检测结果统计分析如下表:检测类别强度等级检测组数数据分析(MPa)分析结论施工自检M201225.630。9合格M7。5657。618。8合格建设(监理)抽检M20335。042。2合格M7.598.110.8合格(砂浆试块试验数据
40、统计分析方法详见2007水利验收评定规程附录E)3、大坝填筑压实度检测碾压质量检测结果统计分析如下表:检测类别检测项目检测数量(点)设计干密度(g/cm)压实干密度范围(g/cm)合格率()施工自检主堆料722.252。252。42100次堆料582。152。162.33100垫层料1182。302。322.45100过渡料1202。202.262。40100建设(监理)抽检主堆料342。252。252。48100次堆料162。152.162。37100垫层料412。302.302.49100过度料412.202.222。471004、 固结灌浆、帷幕灌浆检测结果统计 趾板固结灌浆成果 排序灌
41、浆次序孔数钻孔总长度(m)灌浆总长度(m)注入水泥总量(kg)单位注入量(kg/m)压水试验段数总段数透水率平均值(Lu)上游排106750。64 53041141.872.07 1061069。31106728.7 53022755.238。08 10610610合计2121479。3106063897.155.08 212 212 9.66 从上表综合分析左右岸趾板固结灌浆,单位注灰量I II,灌浆效果明显.其中上游排I序孔单位注灰量为72。07Kg/m,II序孔单位注灰量为38。08Kg/m, II序孔相较于I序孔单位注灰量降低了47.16;各次序孔递减规律明显,符合灌浆规律。 趾板固结灌浆检查孔压水试验成果 灌前压水试验灌前透水率值(Lu)检查孔压水试验检查孔透水率值(Lu)质量检查评定标准(Lu)孔数(个)压水段数试验孔数(个)压水段数2122129。6613134。879q5从灌浆前后压水试验对比可以看出,趾板固结灌浆满足桂香沟水库工程趾板灌浆技术要求。 趾板帷幕灌浆成果 灌浆次序孔数钻孔长度(m)灌浆长度(m)水泥用量单位注入量(Kg/m)总段数平均注灰(
