无锡古运河生态浮岛工程设计方案.doc

无锡古运河生态浮岛工程设计方案

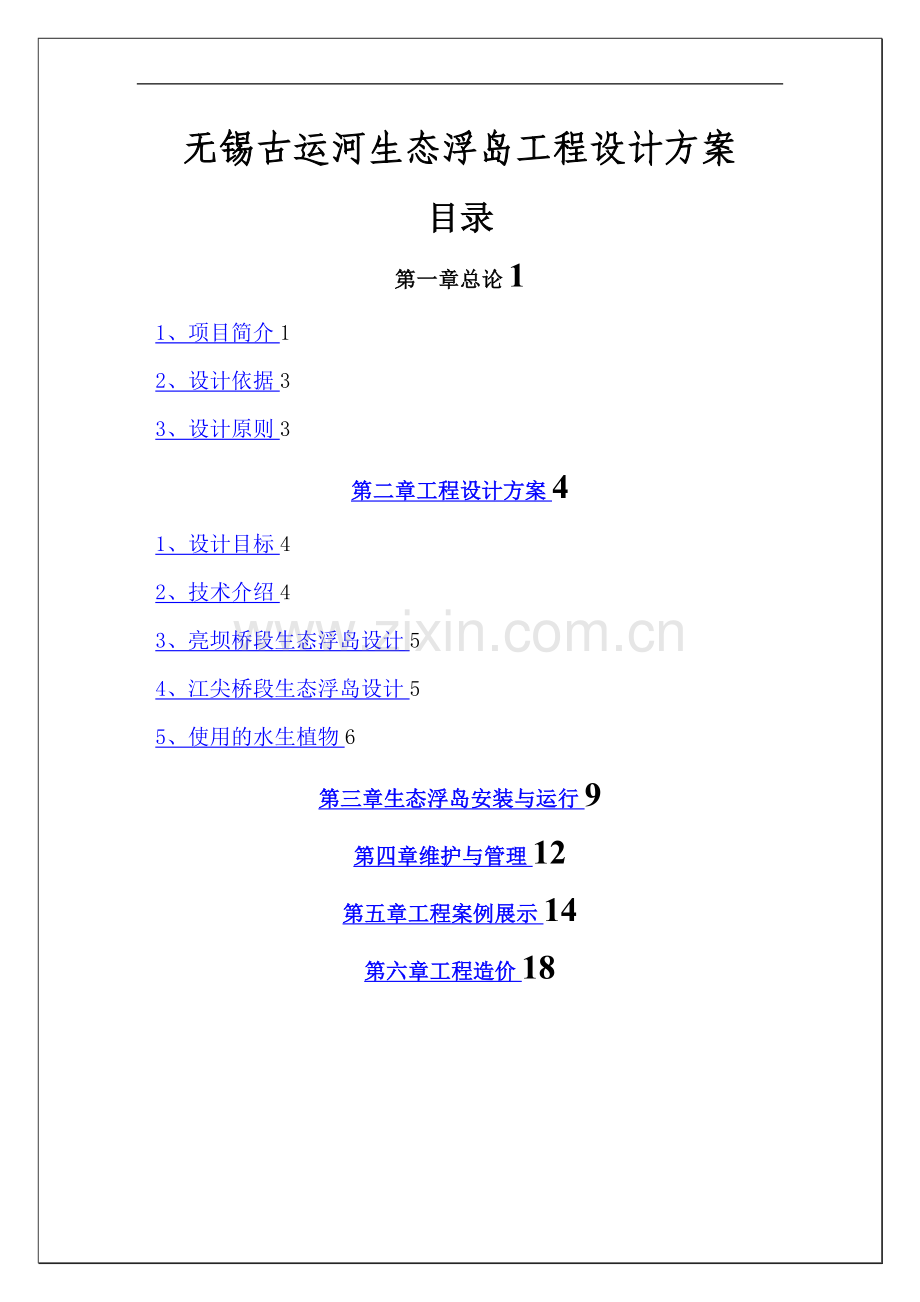

目录
第一章总论1
1、项目简介1
2、设计依据3
3、设计原则3
第二章工程设计方案4
1、设计目标4
2、技术介绍4
3、亮坝桥段生态浮岛设计5
4、江尖桥段生态浮岛设计5
5、使用的水生植物6
第三章生态浮岛安装与运行9
第四章维护与管理12
第五章工程案例展示14
第六章工程造价18
2

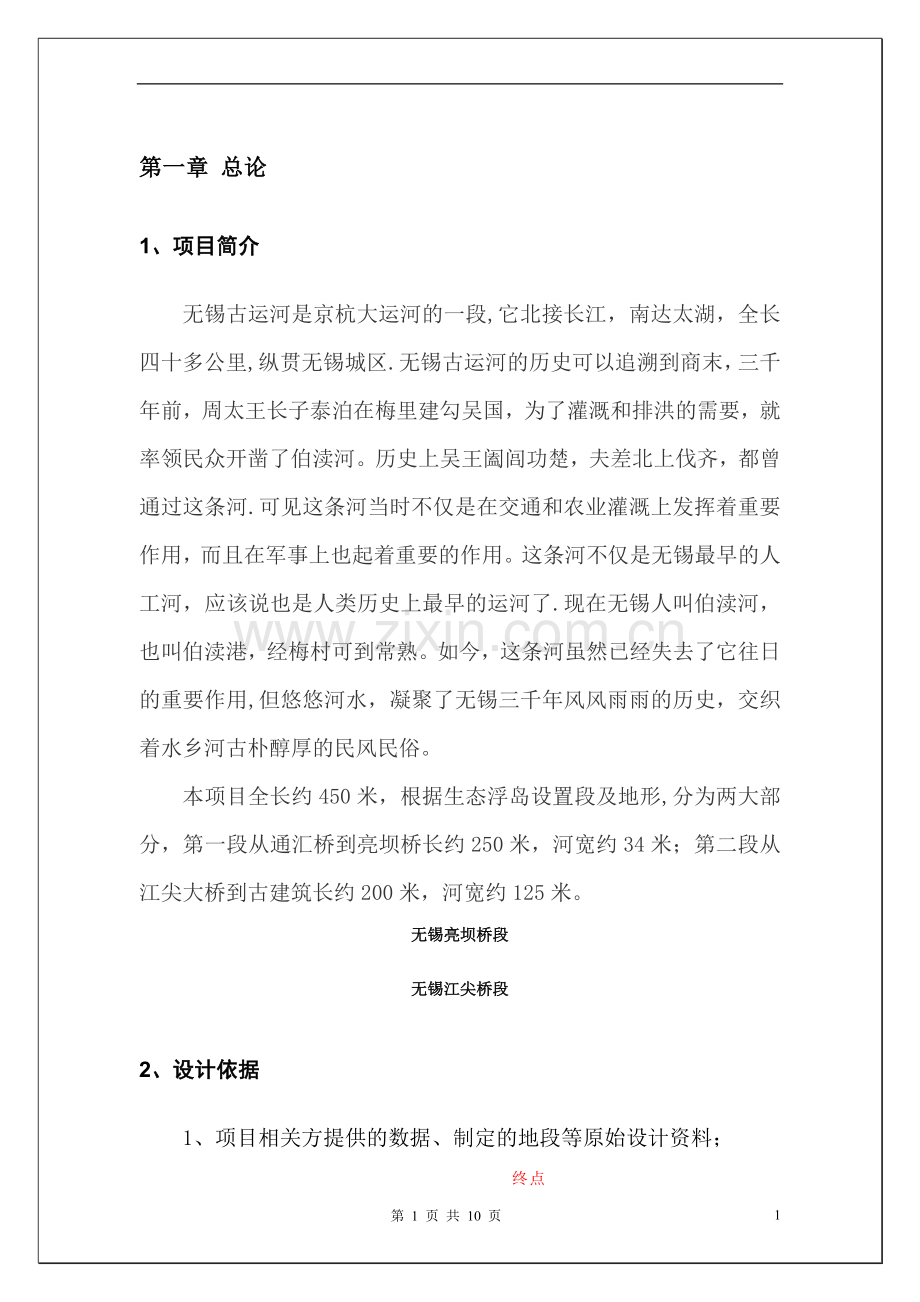

第一章 总论
1、项目简介
无锡古运河是京杭大运河的一段,它北接长江，南达太湖，全长四十多公里,纵贯无锡城区.无锡古运河的历史可以追溯到商末，三千年前，周太王长子泰泊在梅里建勾吴国，为了灌溉和排洪的需要，就率领民众开凿了伯渎河。历史上吴王阖闾功楚，夫差北上伐齐，都曾通过这条河.可见这条河当时不仅是在交通和农业灌溉上发挥着重要作用，而且在军事上也起着重要的作用。这条河不仅是无锡最早的人工河，应该说也是人类历史上最早的运河了.现在无锡人叫伯渎河，也叫伯渎港，经梅村可到常熟。如今，这条河虽然已经失去了它往日的重要作用,但悠悠河水，凝聚了无锡三千年风风雨雨的历史，交织着水乡河古朴醇厚的民风民俗。
本项目全长约450米，根据生态浮岛设置段及地形,分为两大部分，第一段从通汇桥到亮坝桥长约250米，河宽约34米；第二段从江尖大桥到古建筑长约200米，河宽约125米。
无锡亮坝桥段
无锡江尖桥段终点点
起点

2、设计依据
1、项目相关方提供的数据、制定的地段等原始设计资料；
2、《中华人民共和国环境保护法》，1989年12月；
3、《建设项目环境保护管理办法》,1986年3月；
4、《环境工程手册》；
3、设计原则
（1）因地制宜、适地适种原则
因地制宜、适地适种的含义有三点：一是要遵循植物地带性规律,按照当地的气候特征和水质特性选择物种，尽量选择适合当地气候及水质条件的植物.二是要考虑到后期管护的问题，选择抗逆性强、自我繁殖和更新能力强的物种作为建群种。
(2）生物多样性原则
生物多样性原则是生态恢复中的最重要的原理之一。
初期建植的物种作为先锋种，先达到覆盖地表、为整个生态系统恢复创造条件的目的,然后经过自然竞争淘汰,最终逐渐地形成适合于当地地带性特征植物群落。
（3）美化景观原则
要考虑水域生态恢复的景观效果.利用植物的形状、颜色、花期、绿期、空间布局等特点，使生态浮岛景观与周围环境相融合，融入自然并成为自然生态的有机组成部分.
第二章 工程设计方案
1、设计目标
（1)滨水景观建设与工业遗产保护相结合，打造文化休闲中心,提升城市品位。
（2)恢复河道生态自然景观，为市民提供滨水活动场所和亲水机会突出沿河湿地的景观特色，强化夏秋两季的植物景观效果。
（3）滨水景观建设与周围环境相融合，突出河流及滨河绿带的自然野趣。
2、技术介绍
采用生态技术对河道湖泊进行水质恢复是一种经济而有效的生态途径，目前在国内经济发达地区已经被广泛应用.生态技术也就是我们常说的人工湿地、生物浮岛，它包括微生物、水生植物、水生动物等组成的生态平衡系统。城镇河道、湖泊由于空间和水位变化的限制,湿地技术的应用受到很大的影响。而人工生物浮岛作为一项新兴技术,不受水位变化的影响，维护管理方便。现在，生态浮岛因具有净化水质、创造生物的生息空间、改善景观、消波等综合性功能，在水位波动大的水库或因波浪的原因，难以恢复岸边水生植物带的湖沼或是在有景观要求的湖泊、河道等封闭性水域得到广泛的应用。
3、亮坝桥段生态浮岛设计
甲方要求分三段来做，可设计为从通汇桥桥墩至亲水平台为第一段;亲水平台对应水域为中段;亲水平台至亮坝桥为第三段.每段浮床规格为：40m×10m。即浮床总建设面积为1200平米。
亲水平台
通汇桥

亮坝桥

4、江尖桥段生态浮岛设计
从江尖桥桥墩到绿色古建筑可设计成15—20个浮床单元，每个浮床单元面积不低于100平方米。浮床造型可拼装成正方形、菱形、圆形等不同形状,每个单元栽植一个品种,浮床可任意组合排列。
江尖桥桥墩
江尖桥

绿色古建筑

5、使用的水生植物
千屈菜：千屈菜科千屈菜属。多年生挺水草本植物。夏秋开花。自然种生长于沼泽地、沟渠边或滩涂上.喜光、湿润、通风良好的环境，耐盐碱，在肥沃、疏松的土壤中生长效果更好。喜温暖及光照充足，通风好的环境，喜水湿,我国南北各地均有野生，多生长在沼泽地、水旁湿地和河边、沟边.现各地广泛栽培。比较耐寒,在我国南北各地均可露地越冬。在浅水中栽培长势最好,也可旱地栽培.对土壤要求不严，在土质肥沃的塘泥基质中花艳，长势强壮。
鸢尾：多年生草本。叶灰绿色，剑形或条形，顶端长渐尖。花茎中空，光滑，花深紫色或蓝紫色，具暗紫色及白色斑纹。蒴果柱状长椭圆形，种子红褐色。花期5~7月，果期8~10月。分布:产于四川、云南、西藏等地，生于海拔2700～3100米的水沟旁湿地或林缘草地。
黄菖蒲：多年水生草本植物，适应性强，喜光耐半阴，耐旱也耐湿，砂壤土及粘土都能生长，喜水湿,常在水畔或浅水中生长。［1］生长适温15—-30℃,温度降至10℃以下停止生长。在北京地区，冬季地上部分枯死，根茎地下越冬,极其耐寒。原产于南欧、西亚及北非等地，当前世界各地都有引种。云南省有些园圃中引种；中国各地引种栽培，喜生于河湖沿岸的湿地或沼泽地上生长。
第三章 生态浮岛安装与运行
3。1以竹木结构为载体的人工浮床
我们曾在苏州、杭州、上海、河南长垣县、河北魏县、沧州等地采用上述施工方法取得很好效果，也获得甲方好评，其特点是:成本造价相对较低,无污染、植物群落茂盛;但缺点是应用材料多,需很大场地堆放原材料,还需宽敞的组装地点。费工、费时，而且浮床浮力小（见下图）。
说明;PVC管材或竹子选用直径10-12厘米搭建，采用21股以上聚乙烯绳的网片上下覆盖，（下网片网眼为3-5公分，上网片网眼为10公分，目的防止浮水植物飘移。)浮床载体示意图（见下图）。
3.2以高密度聚苯乙烯泡沫板为载体的浮床
浮床载体为错位齿合结构的高密度聚苯乙烯泡沫板。其特点：浮力强、寿命长（7-10年)、无污染、易拼装、价位合理。规格：单个苯板1米＊1米*0。14米（厚)，每平方米16个种植穴，穴孔直径16厘米（见下图）。
4、水生植物栽植过程
①去除土壤介质②整理成可入杯状
③于阴凉处适应2天④小苗置于单位槽中
第四章 维护与管理
(1)生长势:生长势强，生长量达到该种类该规格的平均年生长量；枝叶健壮，枝多叶茂，叶色鲜艳,下部不光秃，无枯枝残叶，植株基本整齐。
（2）灌溉、施肥:根据植物的生长和开花特性进行合理灌溉和施肥。在雨水缺少的季节，每天的淋水量要稍大于该种类该规格的蒸腾量。一般在每年春、秋季重点施肥2—3次,花芽分化后必须适当追施磷、钾肥以使花多色艳花期长。肥料不能裸露，可采用水施方法。
（3）补植、改植:及时清理死苗，一周内补植同原来的种类一样并力求规格与原来植株接近，以保证优良的景观效果。补植要按照种植规范进行，施足基肥并加强淋水等保养措施,保证成活率达。
(4）病虫害防治：及时做好病虫害的防治工作，以防为主，精心管养，使植物增强抗病虫能力,经常检查，早发现早处理。采取综合防治、化学防治、物理人工防治和生物防治等方法防止病虫害蔓延和影响植物生长。
第五章 工程案例展示
东上澳塘位于上海徐汇区康健街道，工程总量为3800平方米，河道水面开阔，水流速度较快，与黄浦江相通,水位波动较大，是典型的潮汐河.根据河道特性，我司在河道岸边错落布置了浮岛。针对水面波动较大这一特性,我们开发了新型的浮动曲臂，采用灵活的固定技术，使得浮岛基本不受到潮汐的影响,确保景观效果并改善水质.完工后,水面呈现点滴绿色，与周围的环境相映成趣.
西安世园会灞河河道生态景观项目，该项目中采用生态景观挺水浮岛与生态景观净化浮岛相结合的两项技术。工程总量为5000平方米，水深10米以上,完工后，生态浮岛突显出生态景观性，且浮岛的稳定性较好。
庐山如琴湖生态浮岛工程总量为4500平方米，浮岛采取不同造型,在水域不同位置排列，充分提高植物生态修复的效率和景观美化程度。
江苏镇江“十五"水专项，该项目为综合性的生态修复项目,其中包含了生态浮岛、湿地生态修复、沉水植物及陆生植物生态带。湿地部分在工程区域内分为六块区域，植物品种达到三十多种类，根据植物开花的不同时节进行穿插栽培，达到集科普、观赏于一体的自然植物园风光带。浮床部分采用景观浮岛和净化浮岛两项技术，将水生植物以无土培植的方式在水体中栽种，将浮岛自由组合成不同的造型在水面上形成景观。
徐州复新河河道生态景观工程,工程总量为6000平方米，在工程区域内设计选择生命力强、净化能力高、并搭配不同时节可观赏的水生植物,完工后,水质得到了良好提升，水面生机勃勃景色宜人。
第六章工程造价
〈方案一>以竹木结构为载体的人工浮床
工程造价,每平方计算：（植物采用甲方指定品种千屈菜、鸢尾、菖蒲）
序号
项目名称
单位
工程量
单价
复价(元）
备注
1
水生植物
平方
1
80。00
80。00
每平方40—60株
2
PVC管材
平方
1
30.00
30.00
￠14cm
3
聚乙烯网片
平方
1
8。00
8。00

4
人工费
（1+2+3）×20%
23。60

5
其他材料费
(1+2+3）×15％
17。70

6
税金
(1+2+3+4+5）×5％
7.965

7
合计(每平方造价）
-—-—--———-——-———-———-——
167。265

注：其费用包含一年的维护费
<方案二>以高密度聚苯乙烯泡沫板为载体的浮床
工程造价，每平方计算:（植物采用甲方指定品种千屈菜、鸢尾、菖蒲)
序号
项目名称
单位
工程量
单价
复价（元）
备注
1
水生植物
平方
1
60.00
60。00
每平方40—60株
2
高密度聚苯乙烯
平方
1
120.00
120.00
浮床载体
3
人工费和施工费
(1+2）×15%
27。00

4
其他材料费
(1+2）×20%
36。00

5
税金
(1+2+3+4）×5%
12。42

6
合计(每平方造价）
—---———--—-————————---
255.15

注:其费用包含一年的维护费
9
第 9 页 共 10 页
