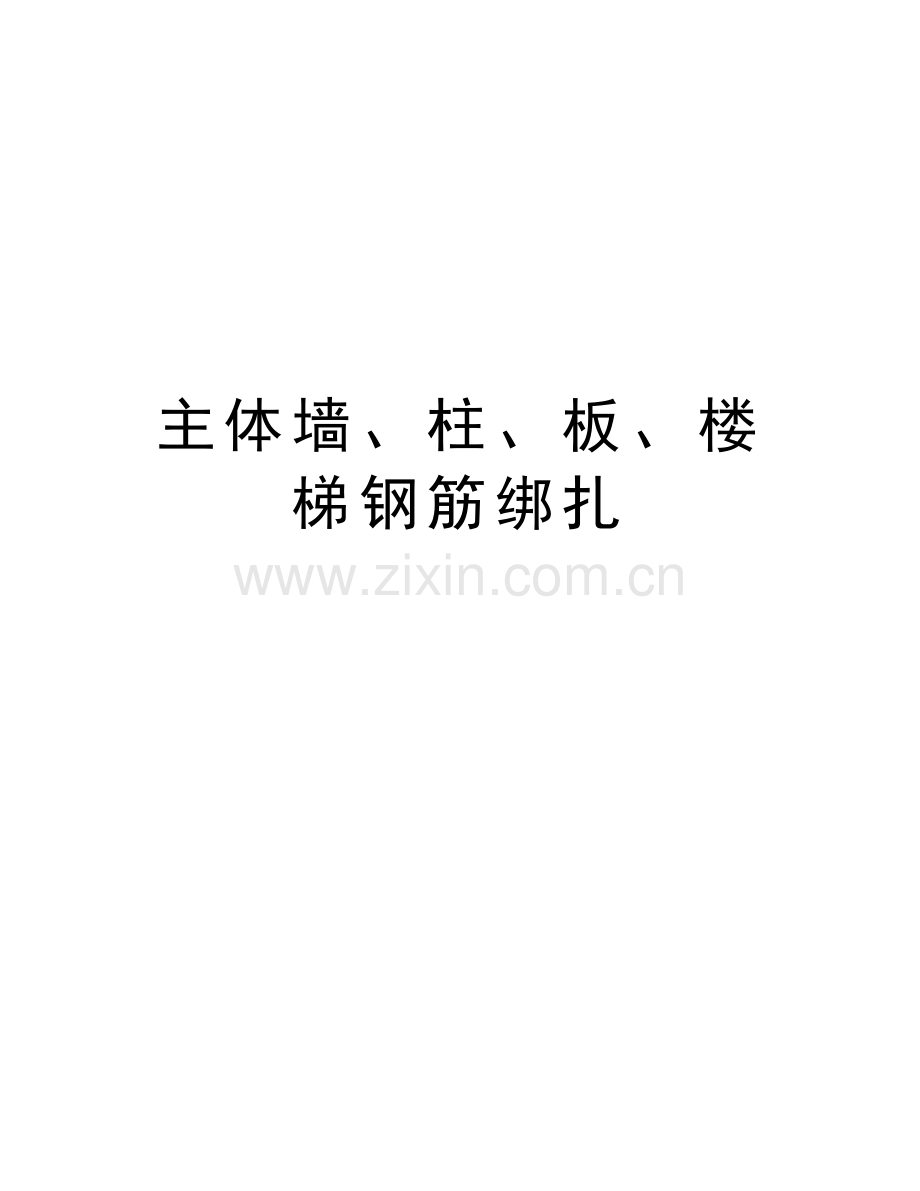

主体墙、柱、板、楼梯钢筋绑扎doc资料.doc

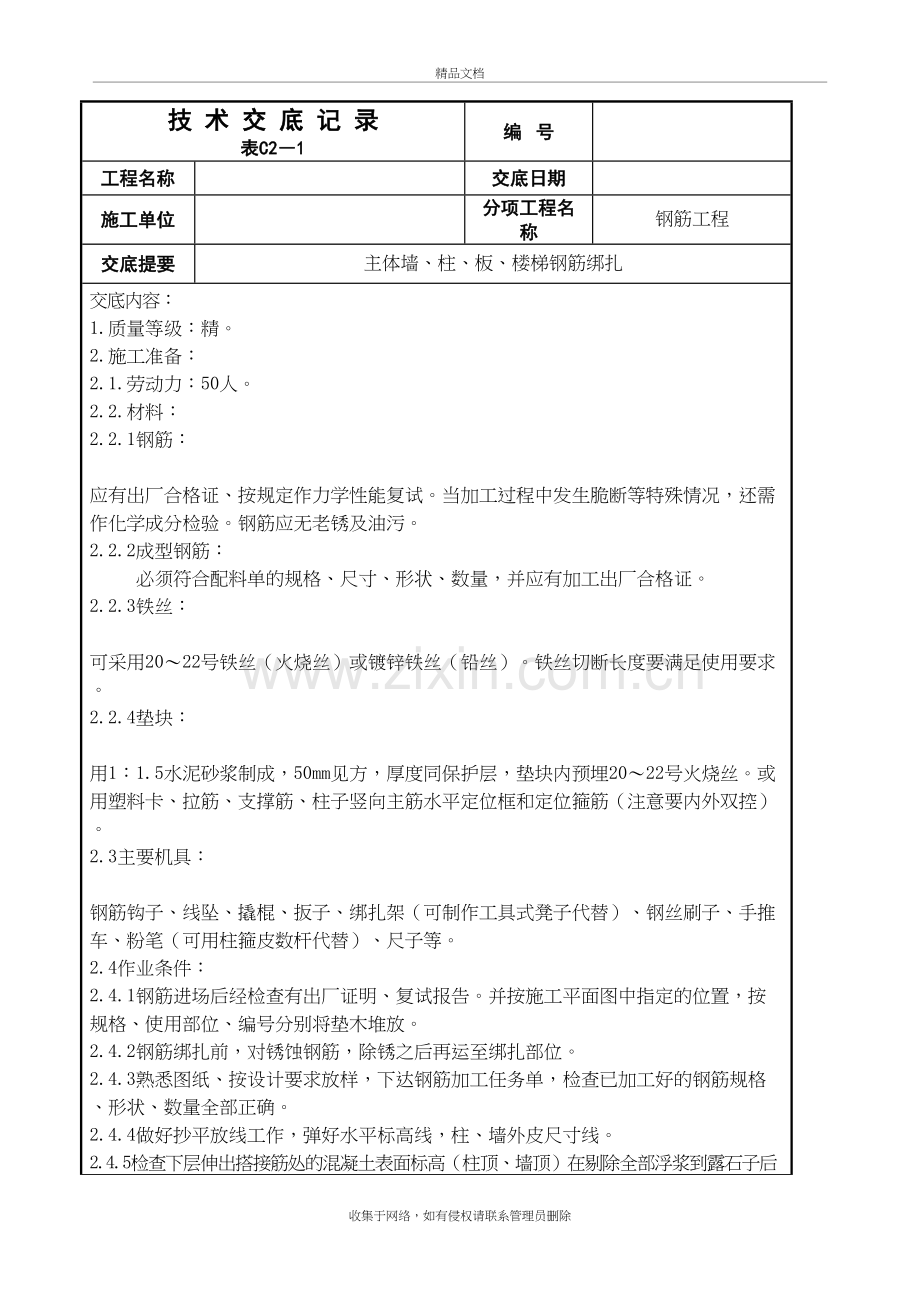

主体墙、柱、板、楼梯钢筋绑扎精品文档技 术 交 底 记 录表C21编 号工程名称交底日期施工单位分项工程名称钢筋工程交底提要主体墙、柱、板、楼梯钢筋绑扎交底内容：1.质量等级：精。2.施工准备：2.1.劳动力：50人。2.2.材料：2.2.1钢筋： 应有出厂合格证、按规定作力学性能复试。当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。2.2.2成型钢筋： 必须符合配料单的规格、尺寸、形状、数量，并应有加工出厂合格证。2.2.3铁丝： 可采用2022号铁丝（火烧丝）或镀锌铁丝（铅丝）。铁丝切断长度要满足使用要求。2.2.4垫块： 用1：1.5水泥砂浆制成，50mm见方，厚度同保护层，垫块内预埋2022号火烧丝。或用塑料卡、拉筋、支撑筋、柱子竖向主筋水平定位框和定位箍筋（注意要内外双控）。2.3主要机具： 钢筋钩子、线坠、撬棍、扳子、绑扎架（可制作工具式凳子代替）、钢丝刷子、手推车、粉笔（可用柱箍皮数杆代替）、尺子等。2.4作业条件：2.4.1钢筋进场后经检查有出厂证明、复试报告。并按施工平面图中指定的位置，按规格、使用部位、编号分别将垫木堆放。2.4.2钢筋绑扎前，对锈蚀钢筋，除锈之后再运至绑扎部位。2.4.3熟悉图纸、按设计要求放样，下达钢筋加工任务单，检查已加工好的钢筋规格、形状、数量全部正确。2.4.4做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。2.4.5检查下层伸出搭接筋处的混凝土表面标高（柱顶、墙顶）在剔除全部浮浆到露石子后（并冲干净，不留明水）宜比楼板高35mm。2.4.6模板安装完并办理预检，将模板内杂物清理干净。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写技 术 交 底 记 录表C21编 号工程名称交底日期施工单位分项工程名称钢筋工程交底提要主体墙、柱、板、楼梯钢筋绑扎交底内容：2.4.7按要求搭接好脚手架。2.5操作工艺：2.5.1绑柱子钢筋： 工艺流程： 弹柱皮位置线、模板外控制线清理柱顶浮浆到全部露石子清理主筋污渍修整底层伸出的柱预留钢筋将柱子箍筋叠放在预留钢筋绑扎（机械连接、柱子竖向钢筋）在柱顶绑定距框在柱子竖向钢筋上标识箍筋间距（可用皮数杆代替）按标识的间距将箍筋从上到下与柱子竖向钢筋绑扎 套柱箍筋：按图纸要求间距，计算好每根柱子箍筋数量（注意抗震加密和绑扎接头加密），先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于3个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角度弯钩应与模板层45，中间钢筋的弯钩应与模板成90角。 画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔画箍筋间距线（或使用皮数杆控制箍筋间距）。并注意抗震加密、接头加密、机械连接时尽量避开连接套筒。 柱箍筋绑扎。 按已画好的箍筋位置线，将已套好的箍筋往上移动，由上而下绑扎，宜采用缠扣绑扎。 箍筋与主筋要垂直和密贴，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。 箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。2.5.2柱钢筋接头采用机械连接，接头位置按图纸要求错开。在同一截面钢筋接头面积不得超过钢筋总面积的1/2。2.5.3柱筋绑扎时，先搭四方斗架子，所有施工人员严禁踩站箍筋及在箍筋上搭设脚手板； 2.5.4按事先计算出的箍筋数量，套在插筋上，柱筋就位时，上、中、下先绑三个定位钢箍，并进行垂直校正后，再绑其它箍筋，箍筋的接头位置应沿柱子竖向交叉布置，绑扣尾筋应向柱内，柱箍筋弯钩角度为135，平直长度10d，且100mm；2.5.5柱钢筋除在交叉梁钢筋顶面加焊定位箍筋外，还应在高于楼面200300mm高处加设临时固定箍，以确保钢筋的水平位置，同地柱筋必须在两个方向找好垂直，柱纵向钢筋在顶板及梁内弯折要符合设计要求，同时保证主筋保护层厚度；2.5.6注意一、二层柱钢筋数量、规格要符合设计要求。同时注意钢筋锚固收头。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写技 术 交 底 记 录表C21编 号工程名称交底日期施工单位分项工程名称钢筋工程交底提要主体墙、柱、板、楼梯钢筋绑扎交底内容： 2.6墙体钢筋绑扎：2.6.1弹好位置线50线，门窗洞口线 预检验线 调整主筋位置 节点暗柱钢筋焊接 调整暗柱主筋垂直度 绑扎暗柱连梁 绑扎梯子筋及水平筋 安装上部控制主筋移位卡具 安装保护层垫块 自检报验 专检 报公司、监理隐检 与模板施工人员交接检 。2.6.2将原施工砼施工缝处浮浆、拉线、切割、剔凿清理露出石子，并清理钢筋表面的污物。2.6.3检查墙体钢筋必须竖向钢筋垂直，间距、型号、根数符合设计及验收规范要求。水平筋拉线水平，间距、型号、根数符合设计及验收规范要求。2.6.4在柱立筋上用粉笔画出箍筋间距线。第一道箍筋距底板面50mm。第一道竖筋距暗柱5cm。2.6.5箍筋端头弯面1350，平直部分长度不小于10d，柱箍筋开口呈螺纹形向上错开，用缠扣绑扎，每三个箍筋绑扎一兜扣，扎丝头一律朝柱内，连梁箍筋开口沿受力钢筋方向对角错开，连梁主筋拐子下筋朝上、上筋朝下，锚固长度为LaE600，按钢筋级别、砼标号、部位而确定。绑扎外墙窗梁时，箍筋顶部用两根14固定，保证箍筋高低控制一致。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录表C21编 号工程名称交底日期施工单位分项工程名称钢筋工程交底提要主体墙、柱、板、楼梯钢筋绑扎交底内容：2.6.6节点暗柱，连梁绑完后用靠尺板将节点柱吊正后绑扎，先立4根竖向钢筋，再绑横向定位梯子筋，（绑扎高度距板面二层高+300）在竖向钢筋上用粉笔依图纸具体部位按水平筋间距标出，第一道水平筋距底板面50，再在下部齐胸处绑两根水平定位筋，接着绑扎其余竖筋，水平筋。 2.6.7竖向梯子筋高度为墙体竖筋高度，间距2m，两根竖向钢筋之间的距离=墙体厚度-保护层（50+25或25+25）-墙体两侧水平钢筋直径，竖向梯筋作用是保证墙体水平筋的位置，同时保证墙体钢筋的横平竖直。2.6.8剪力墙钢筋应用“八字”扣逐点绑扎，将钢筋逐根连接，绑扎丝头一律向墙内，不得朝外，绑扎人员站在要绑扎的钢筋对面操作架上，搭接钢筋时，在搭接钢筋范围的中间和两端用绑丝绑牢，（即每个接头设置三道绑扣），先绑扎一道墙做样板，经自检、专检合格后再大批绑扎。2.6.9为确保双排钢筋之间的距离，要及时绑拉筋，8600梅花型布置，垫块与钢筋之间要固定、牢固，间距1m梅花型布置，且两侧钢筋网上对称设置。2.6.10直径小于18的钢筋采用绑扎搭接，在钢筋搭接范围内必须有三根水平钢筋通过。2.6.11墙体水平筋绑在暗柱主筋外侧，应满足锚固长度，如下图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写技 术 交 底 记 录表C21编 号工程名称交底日期施工单位分项工程名称钢筋工程交底提要主体墙、柱、板、楼梯钢筋绑扎交底内容：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写技 术 交 底 记 录表C21编 号工程名称交底日期施工单位分项工程名称钢筋工程交底提要主体墙、柱、板、楼梯钢筋绑扎交底内容：2.6.12墙体洞口按下面施工图，直径或边长在300以下的洞口不加筋，钢筋自行绕过，不得切断，直径或边长大于300的孔洞，在洞边应设置附加筋，见下图： 地上墙体洞、顶板洞示意图小洞口补强 配筋直径同连梁间距50审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写技 术 交 底 记 录表C21编 号工程名称交底日期施工单位分项工程名称钢筋工程交底提要主体墙、柱、板、楼梯钢筋绑扎交底内容：2.6.13连梁箍筋构造详图。附图二2.7框架梁钢筋绑扎2.7.1为了保证梁的设计高度，梁、柱接头处主筋必须排列有序：当受力钢筋为双排时，可用短钢筋垫在两层钢筋之间。2.7.2在绑扎梁筋时纵向钢筋接头上铁在跨中、下铁在支座，且同一截面接头的面积不得大于总钢筋面积25%，绑扎时先把穿好箍筋的梁主筋和弯起筋固定好，穿次梁主筋放框架梁架立筋放次梁主筋绑扎箍筋绑扎顶板筋，梁主筋下垫好垫块，确保梁主筋保护层厚度。梁箍筋交错绑扎，箍筋弯钩角度为135度、平直长度10d，且100mm，绑扎上部纵向筋的箍筋两端及中间部分采用套扣法绑扎。注意梁端与柱交接及主次梁交接处箍筋的加密要求符合设计要求，所有主次梁相交处，均须在次梁两侧的主梁上个增加三道箍筋，直径按设计要求。2.7.3注意后浇带梁加筋要按图纸设计施工。2.7.4梁箍筋加密详图。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写技 术 交 底 记 录表C21编 号工程名称交底日期施工单位分项工程名称钢筋工程交底提要主体墙、柱、板、楼梯钢筋绑扎交底内容：2.8顶板钢筋绑扎：2.8.1模板预检、清理 模板上弹线 绑板下层钢筋 自检 互检 交接检 电工配管 布马凳绑上层钢筋 铺设马道 支设垫块 安放固定预留孔模具 施工缝封挡 2.8.2清理模板上杂物及砼墙上部接槎凿毛处理。2.8.3按图纸要求在梁钢筋上画出箍筋的间距线，再逐点绑扎，扎丝朝梁内。板筋下铁支座，上铁垮中布。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写技 术 交 底 记 录表C21编 号工程名称交底日期施工单位分项工程名称钢筋工程交底提要主体墙、柱、板、楼梯钢筋绑扎交底内容：2.8.4用广告色或墨汁在模板上弹好下铁钢筋间距及预留洞位置线。2.8.5按弹好的间距摆放下铁受力钢筋，弯钩一律向上，不得平躺绑扎用“八字”扣绑牢，钢筋交叉点均要绑扎，不得绑花扣、缺扣，松扣，绑丝头一律向上,最后垫上砂浆垫块厚度15mm。2.8.6顶板下层钢筋绑完后，自检、互检与电工做好交接检。2.8.7马凳用14加工而成，高度为板厚-2保护层三层钢筋直径，每隔1.5m长布置一道马凳放下层钢筋上，在马凳上用粉笔画好上层扣铁间距线，布上层钢筋，弯钩朝下，不得平躺，绑扎方法同下铁。2.8.8上铁绑扎同下铁，绑扎丝头朝下，上铁弯钩朝下，不得平躺（弯钩长度=板厚-2保护层）。2.8.9顶板下网钢筋在支座处锚固，上网在跨中搭接。2.8.10顶板钢筋绑完后，垫好垫块，封堵好施工缝，搭好马道，自检、专检合格后报公司、监理隐检，再做交接检。2.8.11注意板后浇带加筋要按图纸设计施工。2.9楼梯钢筋绑扎2.9.1在楼梯段底模上画出主筋和分布筋的位置线，楼梯钢筋绑扎先绑平台处梁，再绑底板主筋，分布筋，每个交叉点都要绑扎，板筋锚到梁内。板底层钢筋绑完后，待踏步板吊帮支好后再绑扎踏步钢筋。钢筋锚固长度参照抗震钢筋搭接锚固长度表。3、钢筋安装的质量要求：3.1严格控制钢筋半成品加工质量，并做好成品保护和标识。3.2绑扎基本要求：绑扣要紧密、牢固、绑扣一律朝模板里。3.3控制钢筋保护层的措施：墙体和梁底采用塑料垫块，顶板及底板上铁采用工字型通长马凳。墙体内使用定位框、梯子筋，要求使用专门的模子制作，梯子筋采用大一规格的钢筋制作。3.4对浇筑砼顶面以上的钢筋要采取防污染措施：如采用不低于40cm高的PVC管保护钢筋等。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写技 术 交 底 记 录表C21编 号工程名称交底日期施工单位分项工程名称钢筋工程交底提要主体墙、柱、板、楼梯钢筋绑扎交底内容：3.4每一个钢筋分项完成后均进行标识。3.5钢筋允许偏差项目：钢筋安装绑扎允许偏差（mm）项次项目允许偏差值(mm)检查方法1绑扎骨架宽、高5尺量长度102受力主筋间距10尺量排距5弯起点位置153保护层厚度基础5尺量受力主筋外表面至模板内表面垂直距离梁、柱3墙板、楼板34直螺纹接头外露丝扣丝筒外整扣不大于1个目测5梁、板受力钢筋搭接、锚固长度入支座、节点搭接+10，-5入支座、节点锚固56箍筋、构造筋间距10尺量连续五个间距7钢筋弯起点位移20尺量4质量标准：4.1主控项目：4.1.1钢筋进场时，应按钢筋混凝土用热轧带肋钢筋GB1499等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。钢筋进场要注意混合批的问题。4.1.2当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写技 术 交 底 记 录表C21编 号工程名称交底日期施工单位分项工程名称钢筋工程交底提要主体墙、柱、板、楼梯钢筋绑扎交底内容：4.1.3钢筋加工时，HPB235级钢筋末端应作180弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；HPB335级、HPB400级钢筋末端需作135弯钩时，其弯弧内直径不应小于钢筋直径4倍，弯钩的弯后平直部分长度应符合设计和规范要求；钢筋作不大于90的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。4.1.4箍筋的末端应作弯钩，当有抗震要求时，弯钩应为135，箍筋弯后平直部分长度不应小于箍筋直径的10倍。4.1.5纵向受力钢筋的连接方式应符合设计和规范要求，按钢筋机械连接通用技术规程JGJ107、钢筋焊接及验收规程JGJ18及相应连接标准的规定抽取钢筋接头试件作力学性能检验，其质量应符合有关规程的规定。4.1.6受力钢筋的品种、级别、规格、形状、尺寸、数量必须符合设计要求。4.2一般项目：4.2.1钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。4.2.2钢筋加工的形状、尺寸应符合设计要求。4.2.3钢筋接头宜设置在受力较小处，同一纵向受力钢筋不宜设置两个或两个以上接头，同一截面的接头数量应符合设计要求，但设计无要求时，必须满足混凝土结构工程施工质量验收规范GB50204-2002的5.4.3、5.4.5、5.4.6条款的要求，并根据本工程情况在作业条件中，列出接头锚固。4.2.4保护层 ： 内墙保护层20mm 柱保护层35mm4.2.4现浇框架钢筋绑扎允许偏差和检验方法项次项目允许偏差（mm）检验方法1网的长度、宽度10尺量检查2网眼尺寸20尺量连续三档，取其最大值3骨架的宽度、高度5尺量检查4骨架的长度105受力钢筋间距10尺量两端、中间各一点，取其最大值6排拒57绑扎箍筋、构造筋间距20尺量连续三档，取其最大值8钢筋弯起点位移20尺量检查9焊接预埋件中心线位移+3尺量检查水平高差-0审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写技 术 交 底 记 录表C21编 号工程名称交底日期施工单位分项工程名称钢筋工程交底提要主体墙、柱、板、楼梯钢筋绑扎交底内容：项次项目允许偏差（mm）检验方法10受力钢筋保护层梁、柱5尺量检查墙板34.2.5钢筋加工的允许偏差项 目允 许 偏 差（mm）受力钢筋顺长度方向全长的净尺寸10弯起钢筋的弯折位移20箍筋内净尺寸55成品保护：5.1柱子钢筋绑扎后，不准踩踏。5.2楼板的弯起钢筋、负弯矩钢筋绑扎好后，不准在上面踩踏行走。浇筑混凝土时另铺凳子、跳板，派钢筋工专门负责修理，保证负弯矩位置的正确性。绑扎钢筋时禁止碰动预埋件及洞口模板。钢模板内面涂隔离剂时不要污染钢筋。安装电线管、暖卫管线或其它设施时，不得任意切断和移动钢筋。6应注意的问题：6.1浇筑混凝土前检查位置是否正确，振捣混凝土时防止碰动钢筋，浇完混凝土后立即修整甩筋的位置，防止柱筋、墙筋位移。6.2梁柱端、柱核心区箍筋应加密,熟悉图纸按要求施工.6.3箍筋末端应弯成135,平直部分长度10d.6.4梁筋进支座长度要符合设计和规范要求弯起钢筋位置应准确.6.5板的弯起钢筋和负弯矩钢筋位置应准确，施工时不应踩到下面6.6绑板的钢筋时用尺杆划线，绑扎时随时找正调直，防止板筋不顺直。6.7绑纵向受力筋时要吊正，搭接部位绑3个扣，绑扣不能用同一方向的顺扣。6.8主次梁相交时，保证主梁保护层后，若次梁、与板筋在主梁之上，如何处理次梁板筋保护层及楼面标高，务必先与设计交涉落实。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底收集于网络，如有侵权请联系管理员删除
