300KW柴油发电机组安装说明资料.doc

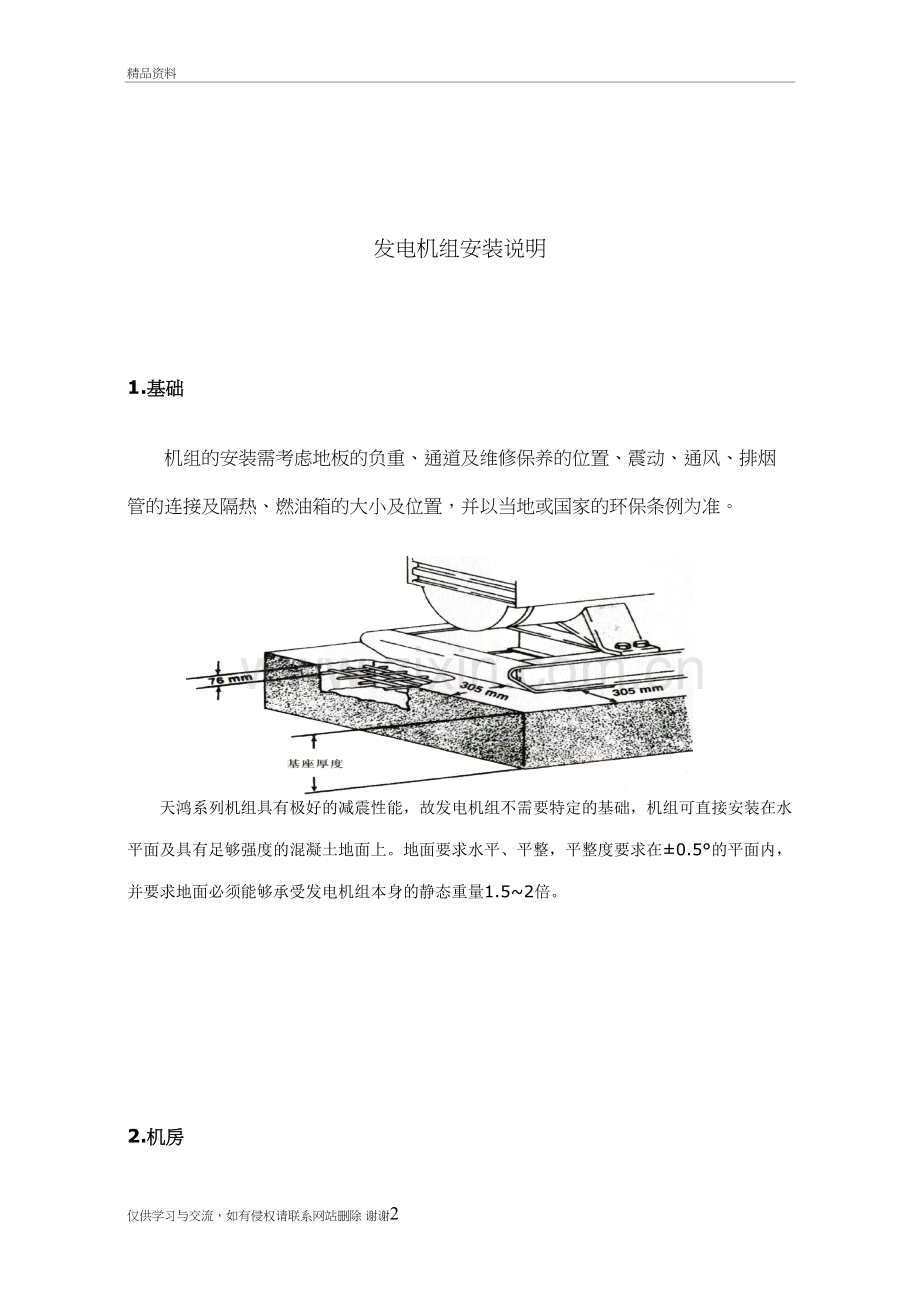

300KW柴油发电机组安装说明精品资料发电机组安装说明1.基础机组的安装需考虑地板的负重、通道及维修保养的位置、震动、通风、排烟管的连接及隔热、燃油箱的大小及位置，并以当地或国家的环保条例为准。天鸿系列机组具有极好的减震性能，故发电机组不需要特定的基础，机组可直接安装在水平面及具有足够强度的混凝土地面上。地面要求水平、平整，平整度要求在0.5的平面内，并要求地面必须能够承受发电机组本身的静态重量1.52倍。2.机房机房必须有足够空间，以使空气自由循环，对于确保机组的正常使用性能、减少机组的功率损耗及保证机组的正常使用寿命等都是十分重要的。 机房内部不应放置其它易燃易爆物品和容易被卷入机组防护网罩甚至直接被吸入机体内部及可能影响机组的正常使用的任何物体。为了防止热风回流，在机组冷却水箱与排风口间设有导风罩，防止热风在室内循环。对于一般没有特殊要求的机组的安装施工，对机房的设计要求并不高，只需在保证排气背压不超出规定值的前提下，能够确保机房进风口和排风口满足技术规范的要求，并且避免暖气回流，而机房内部能够预留出足够的操作维修空间就可以了。机房必须保证进风量，以补充消耗于发动机燃烧用的空气以及将机组运行时所散发出的大量热量通过散热器芯排出机房外，使机房内温度尽可能接近环境温度及保持机体温度于正常工作范围。应确保排风口净面积最小不低于散热器芯有效面积的1.25倍，排风口中心位置应尽可能与机组散热器芯中心位置一致，排风口的宽高比也尽可能与散热器芯的宽高比相同。 福安市天鸿电机有限公司 2017年3月31日常用300KW上柴股份（东风）系列柴油发电机组技术规格参数发电机组技术参数：机组型号：GF-S300稳态电压调整率（%）：1常用功率：300Kw电压波动率（%）：0.5额定功率因数：COS=0.8（滞后）瞬态电压调整率（%）：2015额定输出电压：400V/230V电压稳定时间（s）：1额定电流（常用）：540A稳态频率调整率（%）：1额定频率：50Hz频率波动率（%）：0.5额定转速：1500rpm瞬态频率调整率（%）：107启动控制方式：手动频率稳定时间（S）：3燃油牌号：（标准）0#轻柴油（常温）燃油消耗（100%负载）：207g/kWh外形尺寸：298011501680（LWH mm）噪声（LP7m）：100dB（A）机组重量：3300kg柴油机技术参数：品牌/产地：上柴股份（东风）冷却方式：封闭式水循环冷却型 号：SC15G500D2供油方式：直喷气缸数/敢提结构：6/L型调速方式：电子调速缸径行程：135150 mm进气方式：涡轮增压压缩比：16：1过载能力：110%启动方式：DC24V电启动转 速：1500rpm发电机技术参数：品牌/产地：天鸿电机（标配）/福建闽东防护等级：IP22型 号：THW-300接线方式：三相四线、Y型接法额定功率：300kW调节方式：AVR（自动电压调节器）额定电压：400V/230V输出频率：50Hz绝缘等级：H级输出因数：COS=0.8（滞后）发电机组标准配置如下：直喷式内燃发动机（柴油）；交流同步发电机（单轴承）；适合环境4050散热器水箱、皮带驱动冷却风扇、风扇安全护罩；发电输出空气开关、标配自启动控制系统；机组钢制共用底座（含：机组减振橡胶垫）；干式空气过滤器，燃油过滤器，润滑油过滤器、启动马达、并配有自充电发电机；启动蓄电池及蓄电池启动连接电缆；工业用9dB消音器及连接用标准件随机资料：柴油机及发电机原厂技术文件、发电机组说明书等。保修期：机组调试验收合格后的12个月或累计运行1000小时；以先到期为准； 由于产品质量问题实行免费维修或换件，终身有偿服务；易损件、常用件、人为损坏、疏忽保养等均不在保修范围内；如因原厂调整则以原厂保固条例执行；广西玉柴机器股份有限公司是中国最大的内燃机生产基地,主要产品有轻、中、重型22大系列多缸柴油机，功率覆盖151118千瓦，国内首家开发成功国4、国5产品，全部产品通过ISO9001、QS-9000质量认证，车用产品全系列达标国3以上排放标准。产品以大马力、大扭矩、高可靠、低油耗、低排放、低噪声、适配性强的特点和完善便捷的服务，成为国内主要载货车、客车、工程机械、农业机械等的首选配套动力。柴油机产销量连续多年位居国内同行首位。常用300KW广西玉柴系列柴油发电机组技术规格参数发电机组技术参数：机组型号：GF-Y300 稳态电压调整率（%）：1输出功率：300KW 电压波动率（%）：0.5功率因数：COS=0.8（滞后） 瞬态电压调整率（%）：2015输出电压：400V/230V 电压稳定时间（s）：1输出电流：540A 稳态频率调整率（%）：1额定频率：50Hz 频率波动率（%）：0.5额定转速：1500rpm 瞬态频率调整率（%）：107燃油牌号：（标准）0#轻柴油（常温） 频率稳定时间（S）：3外形尺寸：298012501680（LWHmm） 燃油消耗（100%负载）：209g/kWh机组重量：3300kg 噪声（LP7m）：95dB（A）柴油机技术参数：品牌/产地：广西玉柴 冷却方式：封闭式水循环冷却油机型号：YC6MJ480L-D20 供油方式：直喷气缸数/敢提结构：6/L型 调速方式：电子调速缸径行程：145165mm 进气方式：涡轮增压压缩比：15：1 过载能力：110%启动方式：DC24V电启动 转速：1500rpm发电机技术参数：品牌/产地：天鸿电机（标配）/福建闽东 防护等级：IP22型号：THW-300 接线方式：三相四线、Y型接法额定功率：300kW 调节方式：AVR（自动电压调节器）额定电压：400V/230V 输出频率：50Hz绝缘等级：H级 输出因数：COS=0.8（滞后）发电机组标准配置如下：直喷式内燃发动机（柴油）；交流同步发电机（单轴承）；适合环境4050散热器水箱、皮带驱动冷却风扇、风扇安全护罩；发电输出空气开关、标配自启动控制系统；机组钢制共用底座（含：机组减振橡胶垫）；干式空气过滤器，燃油过滤器，润滑油过滤器、启动马达、并配有自充电发电机；启动蓄电池及蓄电池启动连接电缆；工业用9dB消音器及连接用标准件；随机资料：柴油机及发电机原厂技术文件、发电机组说明书等。保修期：机组调试验收合格后的12个月或累计运行1000小时；以先到期为准；由于产品质量问题实行免费维修或换件，终身有偿服务；易损件、常用件、人为损坏、疏忽保养等均不在保修范围内；如因原厂调整则以原厂保固条例执行。常用300KW上柴股份（东风）系列柴油发电机组技术规格参数发电机组技术参数：机组型号：GF-S300 稳态电压调整率（%）：1常用功率：300Kw 电压波动率（%）：0.5额定功率因数：COS=0.8（滞后） 瞬态电压调整率（%）：2015额定输出电压：400V/230V 电压稳定时间（s）：1额定电流（常用）：540A 稳态频率调整率（%）：1额定频率：50Hz 频率波动率（%）：0.5额定转速：1500rpm 瞬态频率调整率（%）：107启动控制方式：手动 频率稳定时间（S）：3燃油牌号：（标准）0#轻柴油（常温） 燃油消耗（100%负载）：207g/kWh外形尺寸：298011501680（LWHmm） 噪声（LP7m）：100dB（A）机组重量：3300kg 柴油机技术参数：品牌/产地：上柴股份（东风） 冷却方式：封闭式水循环冷却型号：SC15G500D2 供油方式：直喷气缸数/敢提结构：6/L型 调速方式：电子调速缸径行程：135150mm 进气方式：涡轮增压压缩比：16：1 过载能力：110%启动方式：DC24V电启动 转速：1500rpm发电机技术参数：品牌/产地：天鸿电机（标配）/福建闽东 防护等级：IP22型号：THW-300 接线方式：三相四线、Y型接法额定功率：300kW 调节方式：AVR（自动电压调节器）额定电压：400V/230V 输出频率：50Hz绝缘等级：H级 输出因数：COS=0.8（滞后）发电机组标准配置如下：直喷式内燃发动机（柴油）；交流同步发电机（单轴承）；适合环境4050散热器水箱、皮带驱动冷却风扇、风扇安全护罩；发电输出空气开关、标配自启动控制系统；机组钢制共用底座（含：机组减振橡胶垫）；干式空气过滤器，燃油过滤器，润滑油过滤器、启动马达、并配有自充电发电机；启动蓄电池及蓄电池启动连接电缆；工业用9dB消音器及连接用标准件随机资料：柴油机及发电机原厂技术文件、发电机组说明书等。保修期：机组调试验收合格后的12个月或累计运行1000小时；以先到期为准；由于产品质量问题实行免费维修或换件，终身有偿服务；易损件、常用件、人为损坏、疏忽保养等均不在保修范围内；如因原厂调整则以原厂保固条例执行；仅供学习与交流，如有侵权请联系网站删除 谢谢9
