沉孔的标注,沉头孔标注详解

精品文档
沉孔标注详解
沉头孔标注分为旁注法和普通注法，不同零件的沉头孔标注方法有其一定的区别。下面来为大家一一讲解。

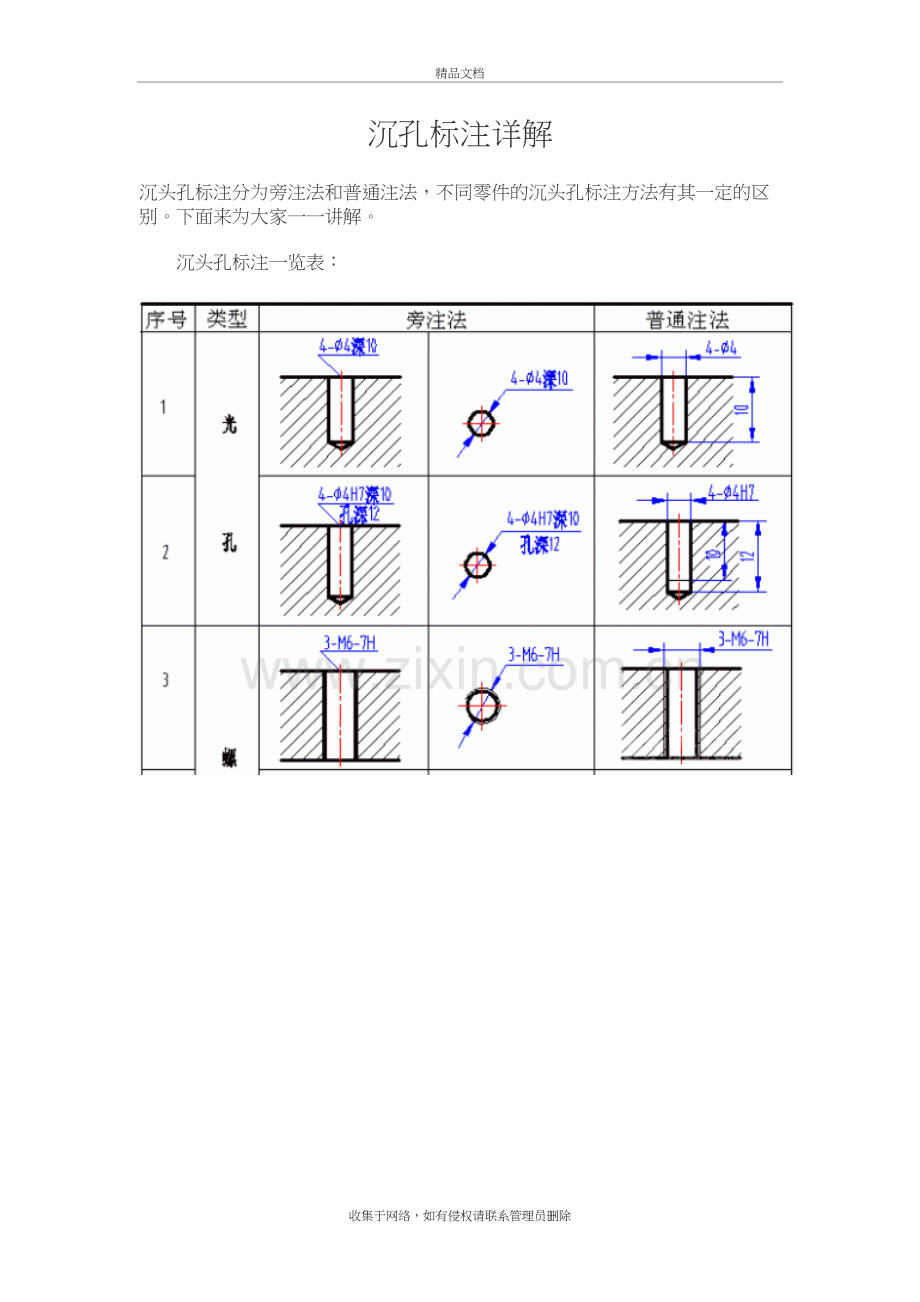

　　沉头孔标注一览表：

　　沉头孔标注规则：
　　1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
　　2、图样中(包括技术要求和其它说明)的尺寸，以毫米(mm)为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
　　3、图样中所标注的尺寸，为该尺寸所示机件的最后完工尺寸，否则应另加说明。
　　4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
　　5、在保证不致引起误解和不产生理解多义性的前提下，力求简化标注。
