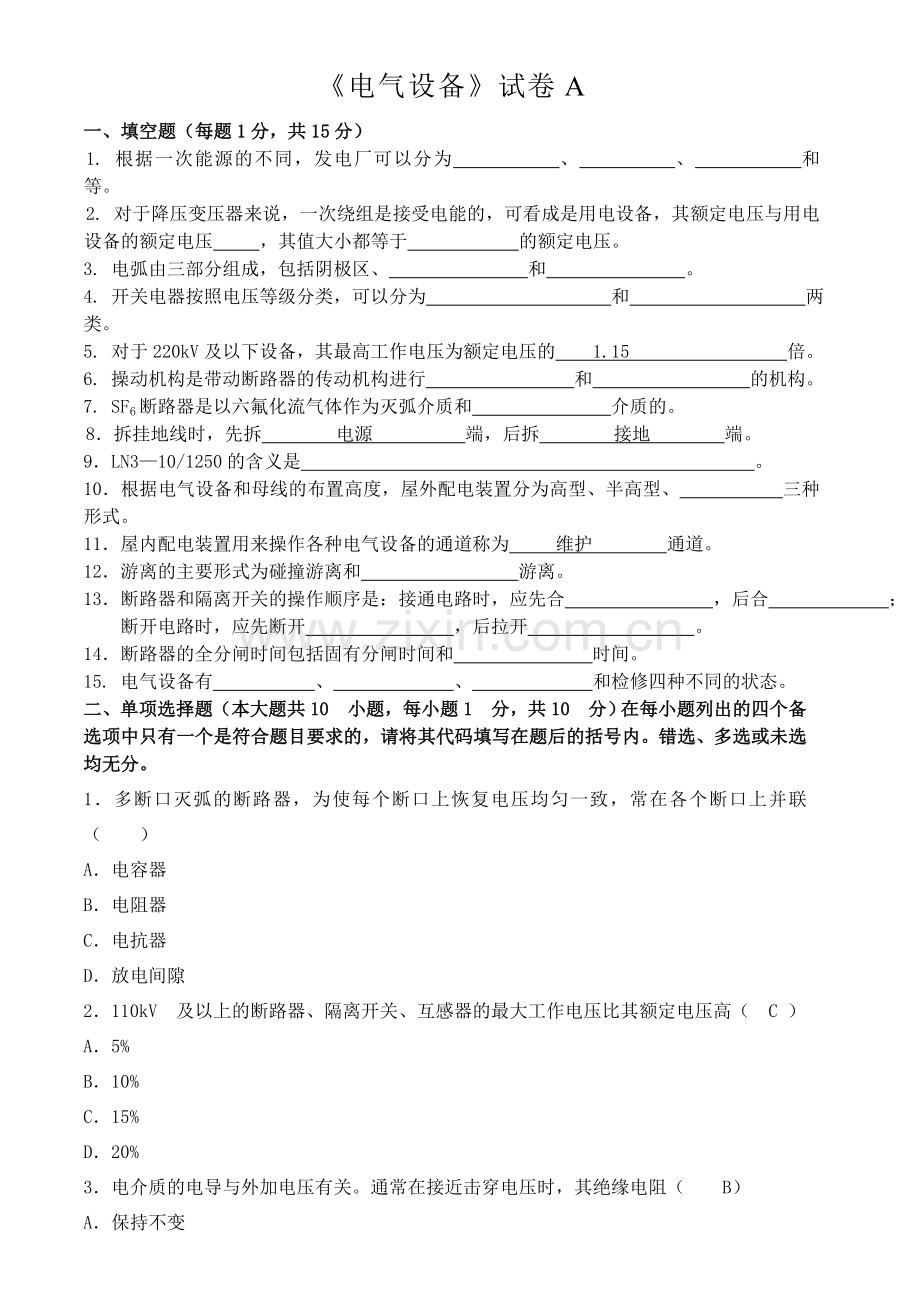

《电气设备》试卷A
一、填空题（每题1分，共15分）
1. 根据一次能源的不同，发电厂可以分为 、 、 和 等。
2. 对于降压变压器来说，一次绕组是接受电能的，可看成是用电设备，其额定电压与用电设备的额定电压 ，其值大小都等于 的额定电压。
3. 电弧由三部分组成，包括阴极区、 和 。
4. 开关电器按照电压等级分类，可以分为 和 两类。
5. 对于220kV及以下设备，其最高工作电压为额定电压的 1.15 倍。
6. 操动机构是带动断路器的传动机构进行 和 的机构。
7. SF6断路器是以六氟化流气体作为灭弧介质和 介质的。
8．拆挂地线时，先拆 电源 端，后拆 接地 端。
9．LN3—10/1250的含义是 。
10．根据电气设备和母线的布置高度，屋外配电装置分为高型、半高型、 三种形式。
11．屋内配电装置用来操作各种电气设备的通道称为 维护 通道。
12．游离的主要形式为碰撞游离和 游离。
13．断路器和隔离开关的操作顺序是：接通电路时，应先合 ，后合 ；断开电路时，应先断开 ，后拉开 。
14．断路器的全分闸时间包括固有分闸时间和 时间。
15. 电气设备有 、 、 和检修四种不同的状态。
二、单项选择题（本大题共10 小题，每小题1 分，共10 分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

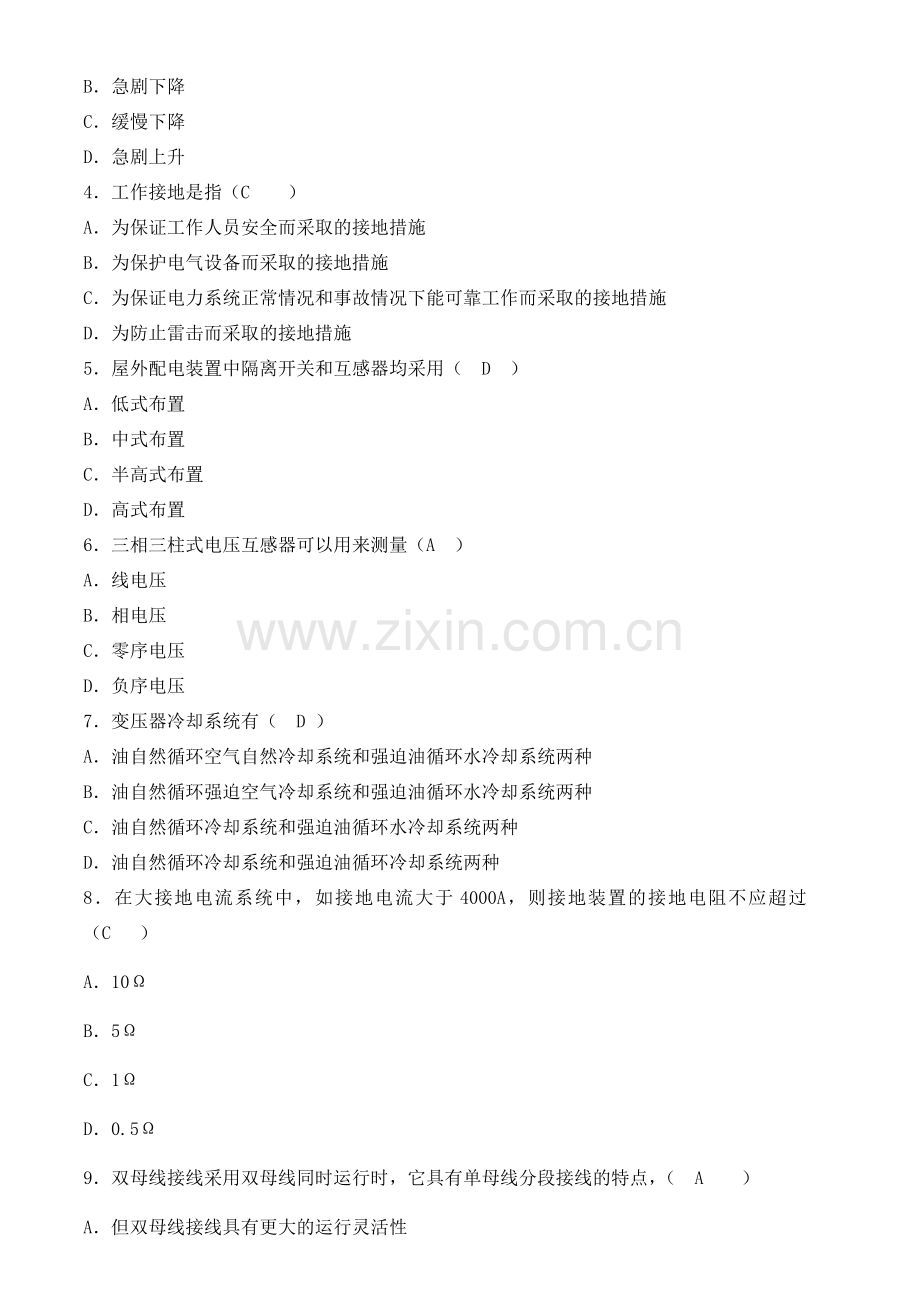

1．多断口灭弧的断路器，为使每个断口上恢复电压均匀一致，常在各个断口上并联（  ）
A．电容器
B．电阻器
C．电抗器
D．放电间隙
2．110kV 及以上的断路器、隔离开关、互感器的最大工作电压比其额定电压高（ C ）
A．5%
B．10%
C．15%
D．20%
3．电介质的电导与外加电压有关。通常在接近击穿电压时，其绝缘电阻（  B）
A．保持不变
B．急剧下降
C．缓慢下降
D．急剧上升
4．工作接地是指（C  ）
A．为保证工作人员安全而采取的接地措施
B．为保护电气设备而采取的接地措施
C．为保证电力系统正常情况和事故情况下能可靠工作而采取的接地措施
D．为防止雷击而采取的接地措施
5．屋外配电装置中隔离开关和互感器均采用（ D ）
A．低式布置
B．中式布置
C．半高式布置
D．高式布置
6．三相三柱式电压互感器可以用来测量（A ）
A．线电压
B．相电压
C．零序电压
D．负序电压
7．变压器冷却系统有（ D ）
A．油自然循环空气自然冷却系统和强迫油循环水冷却系统两种
B．油自然循环强迫空气冷却系统和强迫油循环水冷却系统两种
C．油自然循环冷却系统和强迫油循环水冷却系统两种
D．油自然循环冷却系统和强迫油循环冷却系统两种
8．在大接地电流系统中，如接地电流大于4000A，则接地装置的接地电阻不应超过（C  ）
A．10Ω
B．5Ω
C．1Ω
D．0.5Ω
9．双母线接线采用双母线同时运行时，它具有单母线分段接线的特点，（ A ）
A．但双母线接线具有更大的运行灵活性
B．但单母线分段接线具有更大的运行灵活性
C．并且两者的设备数量一样
D．因此，双母线接线与单母线分段接线是等效的
10．热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它 （ A ）
A．长期工作时的最高允许温度而造成损坏妨碍继续工作的性能
B．短路时的最高允许温度而造成损坏妨碍继续工作的性能
C．长期工作时的最高允许温升而造成损坏妨碍继续工作的性能
D．短路时的最高允许温升而造成损坏妨碍继续工作的性能
三、解释下面基本概念（每题3分，共15分）
1． 电气触头

2．电气主接线

3.倒闸操作

4．电流互感器的10%倍数

5. 最小安全净距
四、判断改错题（每题1分，共20分）
1. 火力发电厂是利用煤等燃料的化学能来生产电能的工厂。（ ）
2. 抽水蓄能电站是利用江河水流的水能生产电能的工厂。（ × ）
3. 变电站是汇集电源、升降电压和分配电力的场所 , 是联系发电厂和用户的中间环节 。（ √ ）
4. 中间变电站处于电力系统的枢纽点 , 作用很大。（ × ）
5. 衡量电能质量的标准是电压、电流和频率 .（ × ）
6. 用电设备的额定电压与电力网的额定电压相等 . （ √ ）
7. 开关在开断电路时 , 无需考虑电弧熄灭与否 . （ × ）
8. 断路器的开断能力是指断路器在切断电流时熄灭电弧的能力 .（ √ ）
9. 高压断路器既能开断负荷电流又能开断短路电流 .（ √ ）
10. 断路器的开断时间等于熄弧时间 .（ × ）
11. 真空断路器由于动触头在真空管中动作因此无需灭弧 .（ × ）
12. 当发现隔离开关带负荷误合闸后，应立即拉开。（ × ）
13. 熔断器是最原始的保护电器，因此属于二次设备。（ × ）
14. 跌落式熔断器是利用产气管在电弧高温下蒸发出气体对电弧产生纵吹作用使电弧熄灭的。（ √ ）
15. 电流互感器二次绕组可以接熔断器。（ × ）
16. 运行中的电压互感器二次绕组严禁短路。（ √ ）
17. 电气主接线图中所有设备均用单线代表三相 .（ × ）
18. 内桥接线适用于变压器需要经常切换的发电厂 . （ × ）
19. 发电厂和变电站的自身用电量很小 , 因此不重要 .（ × ）
20. 备用电源的运行方式有明备用和暗备用两种 . （ √ ）
五、简答题（每题5分，共25分）
1、什么叫电气一次设备？包括包括哪些内容？（6分）
2、高压隔离开关的作用？（4分）
3．“五防”型高压开关柜中的“五防”指的是什么？（5分）
4. 互感器的作用？（6分）

5. 在全部或部分停电的电气设备上工作，必须完成哪些措施？（4分）

六．分析题（7分）
试分析为什么电流互感器二次侧不允许开路？

七、分析题（8分）
如图所示为双母线接线，若工作母线需要检修，以备用母线代替工作母线工作。试写出倒闸操作步骤。

《电气设备》考试试卷（B卷）
一、填空题（除第6小题外每空1分，共22分）
1. 根据一次能源的不同，发电厂可分为 、 、风力发电厂和核能发电厂等。
2. 电弧由三部分组成，分别是阴极区、 和 。
3. 交流电弧熄灭的条件是弧隙介质介电强度在任何情况下都 弧隙恢复电压。
4. 操动机构是带动高压断路器传动机构进行 和 的机构。
5. 挂地线时，先接 端，后接 端。
6. ZN28—10/1250的含义是 。（2分）
7. 屋外配电装置分为高型、半高型、 三种形式。
8. 屋内配电装置用来维护和搬运配电装置中各种电气设备的通道称为 通道。
9. SF6断路器使用六氟化硫作为 和 。
10. 避雷器的作用是防止 过电压对电器设备的危害。
11. 断路器和隔离开关的操作顺序是：接通电路时，应先合 ，后合 ；断开电路时，应先断开 ，后拉开 。
12. 在热力发电厂中省煤器利用锅炉尾部烟气来加热 （给水、空气、燃料、蒸汽）。
13. 在实习过程中，青县陈屯220kV变电站中220kV侧采用 哪种接线方式。
二、解释下面基本概念（每题3分，共21分）
1. 电气触头

2. 电流互感器的10%误差曲线

3. 配电装置

4. 电气主接线图

5. 配置图

6. 最小安全净距

7. 倒闸操作

三、判断题（每题1分，共12分）
1. 隔离开关不允许带负荷操作。（ ）
2. 断路器在合闸时，触头的接触电阻越大越好。（ ）
3．正常工作时，电流互感器和电压互感器的二次侧可以互相连接。（ ）
4．电流互感器二次回路不允许开路，电压互感器的二次回路可以短路。（ ）
5．执行操作票时必须有两人进行，其中一人为监护人。（ ）
6．变电站中的模拟盘上的开关位置状态与现场中的开关位置状态完全一致。（ ）
7．电压互感器的二次回路必须接地。（ ）
8．当短路电流通过电气设备时，将产生电动力效应和热效应。（ ）
9. 高压负荷开关可以断开短路电流。（ ）
10．变电站的高压出线上一般装设阻波器，其作用是阻止高频和工频信号沿线路传出变电站。（ ）
11. 倒闸操作时可以只填写操作票制度。（ ）
12. 高压熔断器在电路中既起保护作用，又能起到控制作用。（ ）

四、简答题（共33分）
1. 什么是电气一次设备？（2分） 具体包括哪些内容？（3分）

2. 开关电器的作用是什么？（4分）

3. 在电力系统中，隔离开关的主要作用是什么？（3分）

4. 互感器的作用哪些？（3分） 为什么电流互感器二次侧不能开路？（3分）

5. 在全部或部分停电的电气设备上工作，必须完成哪些措施？（4分）

6. 变压器的并列运行条件有哪些？（6分）

7. 什么是防误操作装置要达到的“五防”（5分）

110kV
五、倒闸操作（12分）

724
7243
旁母
W 1
W 2
7201
7246
7242
7202
7241

720

7206

724 XXX线路

如图所示， W1为正母线，W2为备用母线，两母线分裂运行。操作任务是：以724 XXX线路的724断路器为例，用旁路断路器代替线路断路器。假如你是值班人员，试正确填写倒闸操作的操作票。
