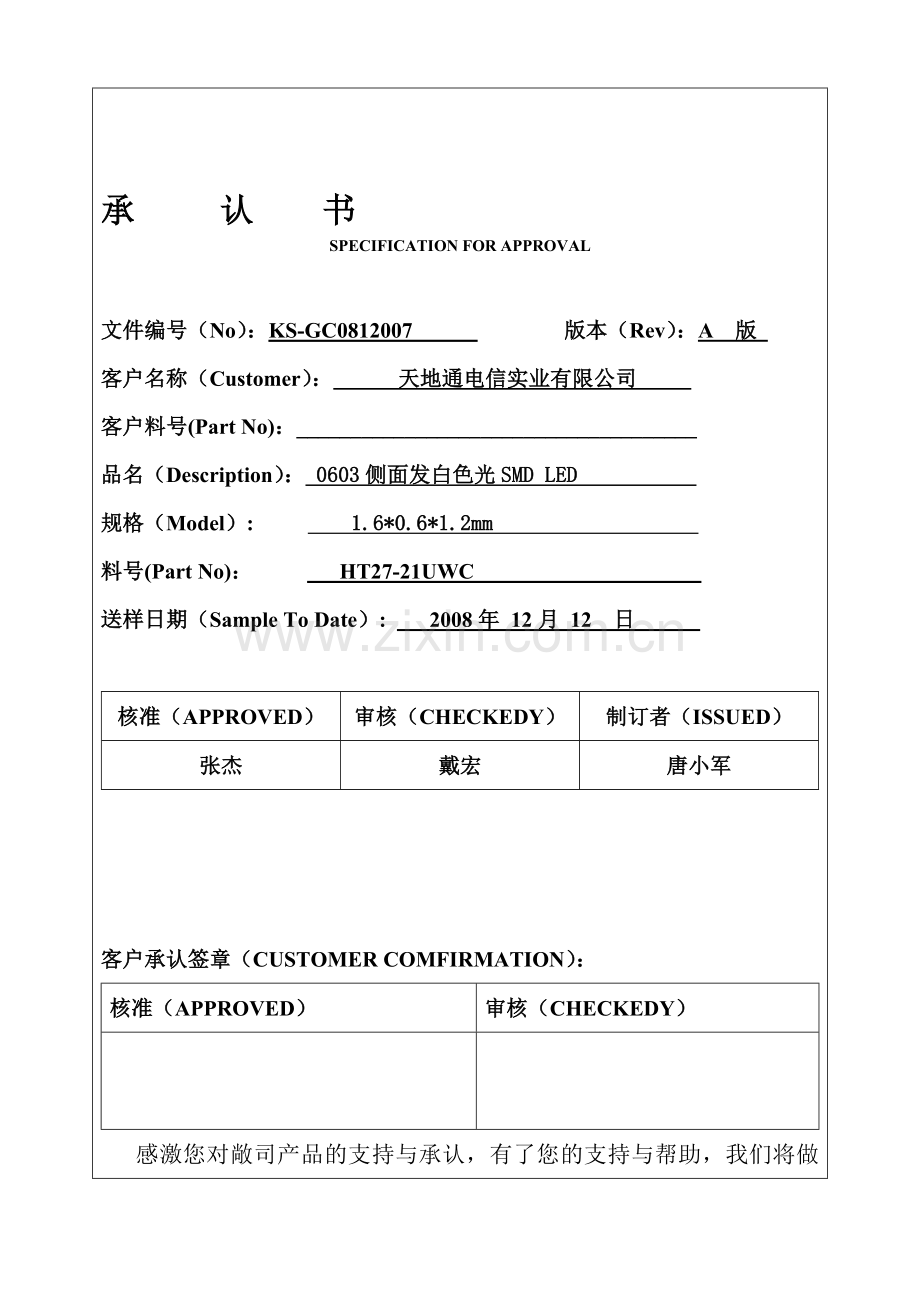

承 认 书
SPECIFICATION FOR APPROVAL

文件编号（No）：KS-GC0812007 版本（Rev）：A 版
客户名称（Customer）： 天地通电信实业有限公司
客户料号(Part No)：_____________________________________
品名（Description）： 0603侧面发白色光SMD LED
规格（Model）: 1.6*0.6*1.2mm
料号(Part No)： HT27-21UWC
送样日期（Sample To Date）: 2008年 12月 12 日

核准（APPROVED）
审核（CHECKEDY）
制订者（ISSUED）
张杰
戴宏
唐小军

客户承认签章（CUSTOMER COMFIRMATION）：
核准（APPROVED）
审核（CHECKEDY）

感激您对敞司产品的支持与承认，有了您的支持与帮助，我们将做的更好。诚谢！！！
一、 特点：
l 管芯材料：White白色
l 黄色胶体封装
l 1.6mm×0.6 mm×1.2mm片式发光二极管
l 光强高,功耗低,可靠性高,寿命长
二、 用途：
移动电话、LCD背光源、汽车仪表照明以及用表面贴装结构的电子产品等。
三、 极限参数（TA=25℃）：
参数
最小值
最大值
单位
正向电流 IF

25
mA
正向脉冲电流 IFP*

100
mA
反向电压 VR

5
V
工作温度 TOPR
-30
+85
℃
贮存温度 TSTG
-40
+85
℃
功 耗 PD

120
mW
*注：脉冲宽度10ms，占空比1/10。
四、 光电参数（TA=25℃）：
参数名称
条件
单位
最小值
典型值
最大值
正向电压VF
IF=20mA
V
3.0
3.3

反向电流IR
VR=5V
μA

50
色度坐标
X
IF=20mA

0.3

Y

0.3

半波宽度△λ
IF=20mA

30

光 强IV
IF=20mA
mcd

330

视角2θ1/2

(°)

130

参数分类
IV(mcd) Bin Selection
XX
光强
IV（mcd）
对应
代号
光强
IV（mcd）
对应
代号
120-150
M1
M0
180-220
N1
N0
150-180
M2
220-270
N2
270-330
O1
O0
400-500
P1
P0
330-400
O2
500-600
P2
不分档
XX
VF(V)Bin Selection
XX
VF（V）
Code
VF（V）
Code
3.0-3.1
P0
3.1-3.2
I0
3.2-3.3
J0
3.3-3.4
K0
3.4-3.5
L0
3.5-3.6
M0
不分档
XX

BIN NO.
色坐标

Bottom Left Top Right
A
X
0.28
0.264
0.283
0.286
Y
0.238
0.256
0.295
0.266
B
X
0.2875
0.283
0.33
0.33
Y
0.285
0.295
0.35
0.329
C
X
0.296
0.2875
0.33
0.33
Y
0.266
0.285
0.329
0.308
D
X
0.33
0.33
0.365
0.361
Y
0.308
0.35
0.375
0.341

五、外形尺寸：

公差：±0.1
单位：mm

图2

六、特性曲线：

七、可靠性试验：
序号
试验项目
试验条件
数量
判据
1
可焊性试验
T=300℃ T=3.5±0.5sec.
0/15
焊接面积≥95%
2
温度快速变化
继之以循环湿热（D）
TA=－40℃，TB=＋85℃
循环5次，暴露时间：10min
转移时间：（2~3）min
T=25~55℃, RH=（90~95）%
2次循环48h 恢复时间2 h
0/18
*1
3
耐焊接热试验
红外回流焊法 见图3
0/15
*1
4
电耐久性试验
IF=25mA
T=1000h
0/15
*1
5
高温贮存试验
T=＋85℃
t=1000h
0/15
*1
6
循环湿热
T=25~55℃, RH=（90~95）%
6次循环144 h恢复时间2 h
0/20
*1
*1 失效判断标准
测试项目
符号
测试条件
失效判断标准
正向电压
VF
IF=20mA
≥U×1.1
反向电流
IR
VR=5V
≥U×2
光强
IV
IF=20mA
≤S×0.7
U：上限值，S：初始值
八、包装：
1） 包装材料：编带（请参照图1）
×
2） 标识：在编带上盖有（QC章）

年份的最后 月份 周数 特殊
一位数 记号

3）SMD载带的具体细节：

（结束） (开始)
安装SMD LED
编带空载 编带空载 160 ~ 200mm

4）每编带负载数量：4,000 只 （见图2）
九、使用注意事项：
1） 焊接：
① 使用烙铁人手焊接：
推荐使用少于25W的烙铁，而且烙铁的温度必须保持不高于300℃。
② 回流焊：
a. 推荐图表3中的温度图。

图3

b.在焊接后，产品的温度下降到正常室温时，小心注意处理产品。
2） 清洗：
在焊接后必须按照以下条件进行清洗。
① 清洗溶剂：氟利昂TF或相等溶剂，或者用酒精。
② 温度：30秒 最高50℃ 或者 3分钟 最高30℃
③ 超声波清洗：最大300W。
3） 其他事项：
a. 当SMD LED 暴露在高温状态下，注意不要压其环氧部分。
b. 注意不要使用硬物和带尖锐边的物体刮、擦SMD LED的环氧部分，例如喷砂设备和金属钩。因为环氧树脂是相当脆弱和容易被破坏。
