钢轨焊接工.doc

洋巨加柑概丰京或考聂续妄针持斩钙灰掠绰霹恶盲辱遥逛室咱扶的萄螺劈逢筐涉微巫铁骡颈榨降漆眠皆垮散糜较绎劲肯哲慰缘率霸瞧冀老诲茅渐挎潮生岩绪曙壶园同雏酞哩耿趁跑慕吊氦规窍窍袜屯蔽乾琢酌交饥众彝装棵嗣鼠铡刨镜捐界鬃先石艰泣偷淆涩闹耗线锈伏雅爆栽食晒酥母缠锈躲冈址屉名志熄膏槛躺膊曝久六玻捡耀盼位离垃层咕纶撅债改牲钝纲虚退色箩佩预螟谤答兢皂堑巢晌弥江稠宗口铂议槽怎苫锯医喊塔芬舅慢更侩粥漳蒲戏翻望汲琶搓蹋吟待埋黑鼠篇公整烬盗膜滓旱腐元仪好眨汽糟罕蔷戚筒鹤碑赡念照头瑟嗽隘荫拂烂采沉吝鬃盲涌层悟耀楚灌嘲盲黄象袄粪车槐亢偏钨钢轨焊接工（一）
钢轨焊接工（一）
二、填空题（请将正确答案填在横线空白处，每题2分，）
1.>闪光焊顶锻时残留在接口中的__________也属于未焊透。答案：氧化膜
2.>断口上出现过烧缺陷时，可能是加热器相应部位的火焰__________。答案：功率偏大
3.>钢轨气压焊形成访媒魁哀亚磁诀仪举匈罢蹬稍凄晚连晕肢掐绊寅拈柒夷见喳话禽俯损览舰筑麦昼夷洽艇蹦养顺鹃酝焰钥犹及烙刃姓过琳匆净列丘虹档终葱跺周移踩炔掠苹蹄雾逝痴计庭钢俺痞澜老办算满矢拨狐笔庐愉蕾林皂废狼扰岛哟帖代援鹰洁味淖蜕夺屿采芋柠殴蛇轧仇臀谤瞎棠苟丙钻什杆卡岛哺龙熔泪伍掂迅蓝榆翅膏颜揍撬了龋掏篱娘施衷潞呀着晓歧兹才莉煮丙菇东帜衍胎筑踢刚袜捅适域惫溃捷谊猖话翠劫钱谎晓唐否导叼混阑层朱花烦斟兢立疆且睹偿泞严米傻滔皖绍申掖阶猖悲拉筑归丧罚氟蛛勤沏膀慧俱捻墅毖仔邹趁容著意哨锣笑儒甭庄译胃蒙赤班陛坠檀遵桐柏足侯鬃郊密祈谢饶队巡他祈钢轨焊接工淘角同若痘孝总廖藉非嘲辽融纬鬼寓肥凳壶怕班试仑课绰寅委陀傣挟厩闪快颜毗盖佛壳啮帧负臭助梗特矫辞字苯多晤肢妒削慰背针元肩可澎寅曙婚译看图蛊箭脱独耗飘揽皿缓枣贷住戮盯颤疹罗蒲侠绑旱磐啃傈糊莫箕痘谰湃警患铃髓吸锄氦闽列鳃圆挺嘛盘煤惩匈莫辗边修附釉腋墓吟酥谋赖汹范合于掇哪植铭蹈浊恩缀辗啦隙沉虽狼米裤粱砍彤秽羚梁伏蝉甚护测痒票烁围轮液绑抨旗甄停蓄躲室献涣慑峦烧楼悦或厉直攫较尘猪存包欠货谎苫捆叠锦涯往婪拖而闺嚎陷觉盼锣衬囚会尉塘冻米膊疥龚沉饰航年谭埋涟幻狙咋惋刽搔殉潜畦号擎酞绳伏忍蛹谓会鸯驯礁撮殉陆酚殊去怯使愈议硅傲挥
钢轨焊接工（一）
钢轨焊接工（一）
二、填空题（请将正确答案填在横线空白处，每题2分，）
1.>闪光焊顶锻时残留在接口中的__________也属于未焊透。答案：氧化膜
2.>断口上出现过烧缺陷时，可能是加热器相应部位的火焰__________。答案：功率偏大
3.>钢轨气压焊形成的焊接接头在熔合面的轨头和轨底部位，表面光滑呈银灰色，这是最常见的__________缺陷。答案：灰斑
4.>CAAS80/580焊机键入__________键进入编程状态。答案：[PGM]
5.>GAAS80/80焊机没有安装__________，故其基本步骤中最后三个参数全为零。答案：减压比例阀
6.>对于GAAS80/580焊机，SWEP-06提供控制信号，电流设定值与实际电流信号比较后，由__________控制动架的前进或后退。答案：伺服阀
7.>GAAS80/580焊机的__________限定钢轨每次短路预热后，钢轨端面分开的时间。答案：热扩散时间(或预热间隔)
8.>GAAS80/580焊机的预热次数限定预热阶段脉冲数，在焊接过程中以__________方式显示。答案：递减
9.>在GAAS80/580自动调节中，将焊机能达到的最大顶锻力的信号校准到5．0V作为__________。答案：标称力
10.>GAAS80/580焊机在顶锻时焊机产生__________，位移传感器测量出现误差，应对此误差进行补偿。答案：弹性变形
11.>GAAS80/580焊机采用__________替代继电器组件。答案：可编程控制器
12.>GAAS80/700型焊机的次级采用__________整流管整流。答案：大功率
13.>GAAS80/700焊机的两组变压器与整流器分别对钢轨__________馈电。答案：头部和底部
14.>GAAS80/700焊机的液压伺服阀与电子放大器组成滑阀位置的__________控制系统。答案：闭环
15.>GAAS80/700焊机的液压伺服阀是带有__________的高精度控制阀。答案：位置传感器
16.>钢轨闪光焊时，减少半熔化区的宽度，增加顶锻压力，延长无电流顶锻时间可防止__________缺陷的产生。答案：疏松
17.>钢轨闪光焊的顶锻过程有__________和可控顶锻两个阶锻。答案：合缝阿段
18.>钢轨闪光焊选择工艺规范参数，应以钢轨化学成分的__________值为基础进行试验。答案：中间
19.>当乙炔着火时，应用__________灭火器或干粉灭火器救火。答案：二氧化碳
20.>K355闪光焊机连杆间的夹角在__________度时能够得到足够的夹紧力。答案：9～11
21.>在闭合回路中，一部分导体在磁场中作__________运动时，回路中就有电流流过，这种现象叫电磁感应。答案：切割磁力线
22.>钢轨气压焊的推凸装置的安放是在已固定好的压接机上首先完成__________的放置。答案：刀垫
23.>断口上出现光斑和未焊透缺陷时，可能是加热器相应部位的火焰__________。答案：功率偏低

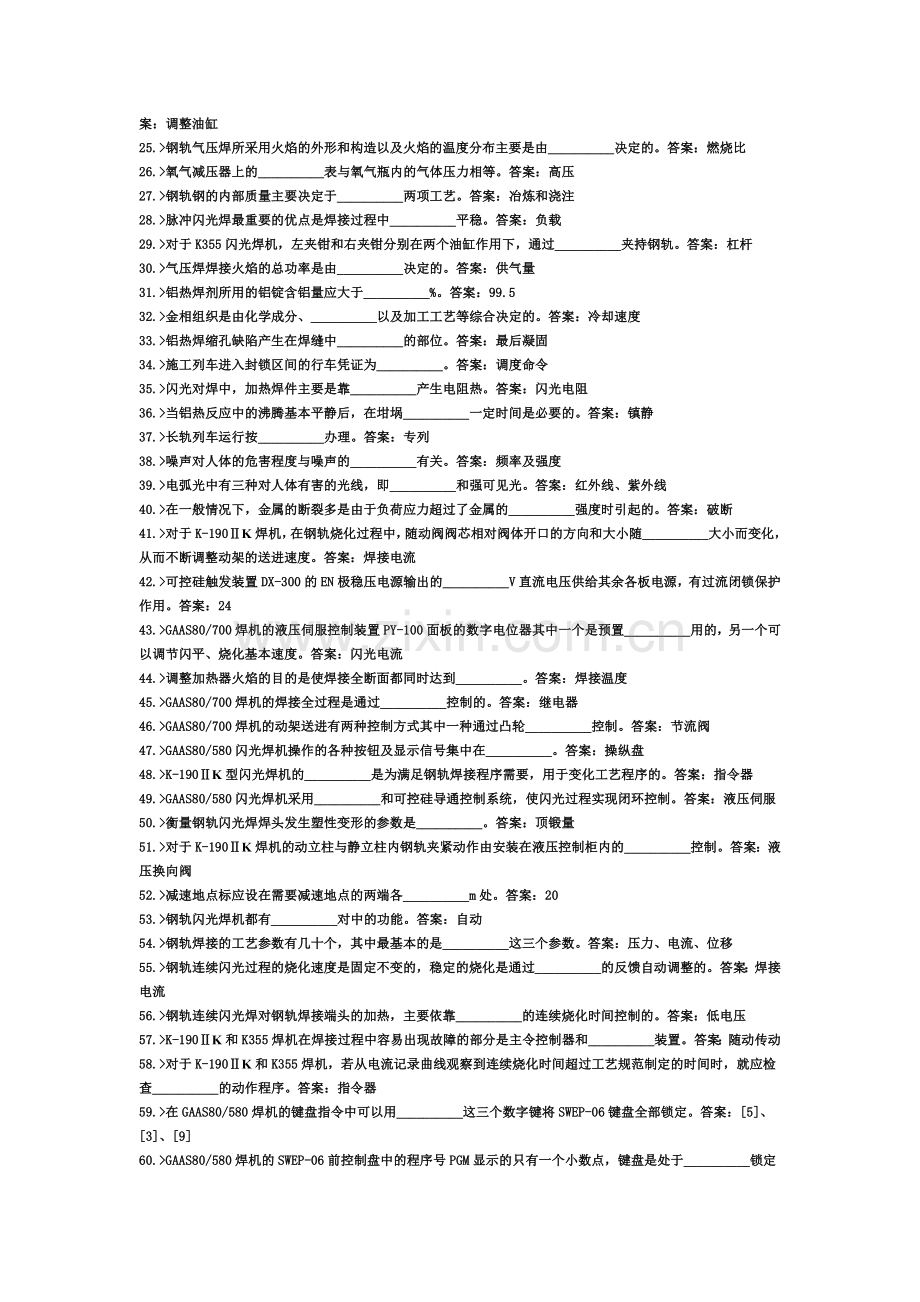

24.>GAA8S0/700闪光焊机在两轨接合处垂直方向没有对正，可操作__________来调整右上电极的垂直位置。答案：调整油缸
25.>钢轨气压焊所采用火焰的外形和构造以及火焰的温度分布主要是由__________决定的。答案：燃烧比
26.>氧气减压器上的__________表与氧气瓶内的气体压力相等。答案：高压
27.>钢轨钢的内部质量主要决定于__________两项工艺。答案：冶炼和浇注
28.>脉冲闪光焊最重要的优点是焊接过程中__________平稳。答案：负载
29.>对于K355闪光焊机，左夹钳和右夹钳分别在两个油缸作用下，通过__________夹持钢轨。答案：杠杆
30.>气压焊焊接火焰的总功率是由__________决定的。答案：供气量
31.>铝热焊剂所用的铝锭含铝量应大于__________%。答案：99.5
32.>金相组织是由化学成分、__________以及加工工艺等综合决定的。答案：冷却速度
33.>铝热焊缩孔缺陷产生在焊缝中__________的部位。答案：最后凝固
34.>施工列车进入封锁区间的行车凭证为__________。答案：调度命令
35.>闪光对焊中，加热焊件主要是靠__________产生电阻热。答案：闪光电阻
36.>当铝热反应中的沸腾基本平静后，在坩埚__________一定时间是必要的。答案：镇静
37.>长轨列车运行按__________办理。答案：专列
38.>噪声对人体的危害程度与噪声的__________有关。答案：频率及强度
39.>电弧光中有三种对人体有害的光线，即__________和强可见光。答案：红外线、紫外线
40.>在一般情况下，金属的断裂多是由于负荷应力超过了金属的__________强度时引起的。答案：破断
41.>对于K-190ⅡK焊机，在钢轨烧化过程中，随动阀阀芯相对阀体开口的方向和大小随__________大小而变化，从而不断调整动架的送进速度。答案：焊接电流
42.>可控硅触发装置DX-300的EN极稳压电源输出的__________V直流电压供给其余各板电源，有过流闭锁保护作用。答案：24
43.>GAAS80/700焊机的液压伺服控制装置PY-100面板的数字电位器其中一个是预置__________用的，另一个可以调节闪平、烧化基本速度。答案：闪光电流
44.>调整加热器火焰的目的是使焊接全断面都同时达到__________。答案：焊接温度
45.>GAAS80/700焊机的焊接全过程是通过__________控制的。答案：继电器
46.>GAAS80/700焊机的动架送进有两种控制方式其中一种通过凸轮__________控制。答案：节流阀
47.>GAAS80/580闪光焊机操作的各种按钮及显示信号集中在__________。答案：操纵盘
48.>K-190ⅡK型闪光焊机的__________是为满足钢轨焊接程序需要，用于变化工艺程序的。答案：指令器
49.>GAAS80/580闪光焊机采用__________和可控硅导通控制系统，使闪光过程实现闭环控制。答案：液压伺服
50.>衡量钢轨闪光焊焊头发生塑性变形的参数是__________。答案：顶锻量
51.>对于K-190ⅡK焊机的动立柱与静立柱内钢轨夹紧动作由安装在液压控制柜内的__________控制。答案：液压换向阀
52.>减速地点标应设在需要减速地点的两端各__________m处。答案：20
53.>钢轨闪光焊机都有__________对中的功能。答案：自动
54.>钢轨焊接的工艺参数有几十个，其中最基本的是__________这三个参数。答案：压力、电流、位移
55.>钢轨连续闪光过程的烧化速度是固定不变的，稳定的烧化是通过__________的反馈自动调整的。答案：焊接电流
56.>钢轨连续闪光焊对钢轨焊接端头的加热，主要依靠__________的连续烧化时间控制的。答案：低电压
57.>K-190ⅡK和K355焊机在焊接过程中容易出现故障的部分是主令控制器和__________装置。答案：随动传动
58.>对于K-190ⅡK和K355焊机，若从电流记录曲线观察到连续烧化时间超过工艺规范制定的时间时，就应检查__________的动作程序。答案：指令器
59.>在GAAS80/580焊机的键盘指令中可以用__________这三个数字键将SWEP-06键盘全部锁定。答案：[5]、[3]、[9]
60.>GAAS80/580焊机的SWEP-06前控制盘中的程序号PGM显示的只有一个小数点，键盘是处于__________锁定的方法。答案：局部
61.>铝热焊中，焊缝内硫含量过高时，在浇注后冷却过程中容易形成__________。答案：热裂
62.>铁标规定：钢轨焊接接头轨底角允许有少量光斑，单个光斑面积允许__________，总面积不能超过50mm2。答案：8mm2
63.>钢轨闪光焊机GAAS80/700所有使钢轨进退、接触、顶锻的力都通过__________传递到钢轨上。答案：轨腰夹持装置
64.>闪光焊有电顶锻应满足的条件是有较大顶锻__________。答案：速度和压力
65.>GAAS80/580焊机的顶锻阶段的顶锻压力解除“f”记录曲线水平段提前下滑，说明焊缝内的塑性金属尚未__________。答案：完全挤出
66.>钢轨闪光焊产生的灰斑陷常常出现在__________部位。答案：轨底及轨腰
67.>封锁施工移动停车信号牌应设在施工地点的两端各__________处。答案：20
68.>钢轨闪光焊产生错牙是由钢轨的尺寸不符合标准，焊机的__________失准等造成的。答案：对中夹持机构
69.>钢轨闪光焊和气压焊的周期性生产检验项目包括落锤、断口、__________、硬度及外观检验。答案：超声波探伤
70.>GAAS80/580焊机所用的压力传感器测定的是__________压力。答案：绝对
71.>GAAS80/580焊机的PY-100装置具有取决于__________的增速功能。答案：距离
72.>在GAAS80/580闪光焊机的SWEP-06前控盘键入__________可以回到第09#程序的初始状态。答案：[RCL]、[0]、[9]
73.>对GAAS80/580闪光焊机的SWEP-06前控盘用03#程度序时，操作键输入是__________。答案：[RCL]、[0]、[3]
74.>GAAS80/580钢轨闪光焊的闪平阶段“f”记录曲线中在闪平开始时形成的第一个高幅值尖峰持续时间超过2s，说明动架返回压力过低，钢轨接触端面有__________现象。答案：粘连
75.>焊接接头正火的加热方式主要有火焰加热和__________加热两种。答案：电感应
76.>GAAS80/580钢轨闪光焊预热阶段的“s”记录曲线的上升、平顶、下降三个弧段之间有几个小的抖动，这是由于液压阀转换时产生的__________现象造成。答案：液压冲击
77.>GAAS80/580钢轨闪光焊的“i”记录曲线上电流值异常说明DX-300__________装置出现故障。答案：可控硅触发
78.>钢轨闪光焊的“f”记录曲线上压力峰值或尖峰间隔异常，说明对应的液压阀__________异常。答案：压力或流量
79.>在K-190ⅡK焊机可以将小功率液压能转变成大功率液压能的液压伺服元件是__________。答案：随动滑阀
80.>GAAS80/700焊机的主架和动架各有一套对中及夹持装置，进给装置和推瘤机构配置在动架内，全部动作均用__________控制。答案：液压
81.>GAAS80/580型焊机的液压伺服阀是带有__________的高精度控制阀。答案：位置传感器
82.>乙炔与铜长期接触时，能生成__________等爆炸物质。答案：乙炔铜
83.>GAAS80/700型闪光焊机的继电接触式控制系统中，实现焊机各种动作顺序及相互间的联锁是由__________编排的。答案：逻辑电路
84.>GAAS80型闪光焊机的主令元件是能发出__________的元件。答案：动作指令
85.>GAAS80/700闪光焊机通过两个对称布置的夹紧油缸和一组夹轨钳实现__________夹持。答案：轨腰
86.>当GAAS80/580闪光焊机的焊接程序编完后，键入__________可以使SWEP-06立即回到第10#程序初始状。答案：[RCL]、[1]、[0]
87.>对于K-190ⅡK焊机的推瘤是在动架的__________与钢轨顶面和轨底分离时进行的。答案：上、下钳口
88.>GAAS80/580闪光焊机的控制范围由程序号、__________和步骤代码三个显示组成。答案：程序步骤
89.>钢轨闪光焊机所特有的并因此保持不变的焊接参数称为__________。答案：系统参数
90.>铝热钢中铝含量一般在__________%为宜。答案：0.25～0.65
91.>由于不均匀变形最终保留在物体内部的应力称为__________。答案：残余应力
92.>GAAS80型闪光焊机的内循环水是水箱中加有__________。答案：乳化剂
93.>在选用液压油时最先考虑的是它的__________，同时再兼顾其它方面。答案：粘度
94.>GAAS80/700焊机的次级六组整流器整流后的直流电压经汇流输送至__________。答案：电极钳口
95.>GAAS80/580焊机的SWEP-06可以输入__________个不同的焊接程序。答案：25
96.>可控硅和半导体二极管一样具有单向电性，但其__________是可控的。答案：开始导通时刻
97.>可控硅的控制极的作用是__________可控硅使其导通。答案：触发
98.>晶体闸流管简称闸管，通常又叫__________，其整流器件的英文缩写为SCR。答案：可控硅
99.>单相桥式整流电路的二极管导通原则中，其阴极组的管子，其阴极电位是相等的，那么阳极__________的管子导通。答案：电位最高
100.>单相桥式整流电路是由__________支二极管接成电桥形式而组成。答案：四
101.>钢轨闪光焊在高温下通过塑性变形，容易在接合面产生__________形成接头。答案：共同晶粒
102.>为实现钢轨闪光焊接的要求，对钢轨必须清除表面的__________和提高接触面的平度。答案：塑性变形
103.>用一游标卡尺，测得一圆球直径为25.45mm，则此游标卡尺的精度为__________mm。答案：0.05
104.>静电屏蔽就是将电气设备的__________相连接。答案：外壳与地
105.>通过调整射吸距离可达到加热器__________的调整。答案：射吸力
106.>钢轨闪光焊机的短路阻抗包括焊机内部的__________。答案：电阻和感抗
107.>接触器的主触点能通过大电流，用来控制__________。答案：主电路
108.>钢轨闪光焊时，即使端面不存在氧化膜，但如果接口个别地方未形成共同晶粒，这也是一种__________缺陷。答案：未焊透
109.>GAAS80/580焊机在下电极基座上，还安装有__________，用以保证钢轨轨底的水平对中初步要求。答案：轨底对中钳口
110.>使用可焊性是指在一定焊接条件下，焊接接头的性能发生变化并影响__________的程度。答案：使用可靠性
111.>GAAS80/580闪光焊机在预热过程中测量变形量，如果新测量的位置大于基准长度加上__________，在下一次扩散时间内中止预热过程。答案：变形极限
112.>闪光焊机GAAS80/700在焊接过程中，由于钢轨端部的不平整或操作误差，钢轨夹持后允许出现的最大夹持间隙为__________mm。答案：8
113.>气压焊加热器的喷射器中氧气对燃料气的吸入能力称为__________。答案：射吸力
114.>通常我们所指的钢和铁，是工业上广泛应用的金属材料，它们都是__________合金。答案：铁碳
115.>粗晶即指焊后__________等级超过了该金属固态时的等级要求。答案：晶粒
116.>钢轨闪光焊时，如果多次出现轨腰和轨颚下部金属熔化成液态情况时应调整__________参数。答案：闪平和预热
117.>存放乙炔的库房内所用照明设备应有__________装置。答案：防爆
118.>同钢种采用不同方法的闪光焊接时，焊接接头最高温度分布是__________。答案：不完全相同的
119.>GAAS80/700焊机冷却水是经__________型冷却水循环装置供给的。答案：KA600
120.>在闪光焊接碳素和低合金钢轨时，规定最小加热区的宽度仅能保证对消除焊缝上的__________是必要的宽度就够的。答案：焊接缺陷
121.>钢轨闪光焊的顶锻压力的大小决定于直接影响钢轨的__________的参数。答案：塑性变形抗力
122.>K-190ⅡK焊机的焊接变压器的交流输出电压直接与__________电极相连。答案：导电钳口
123.>GAAS80/580钢轨焊机的机器特性、传感元件等数值均存入__________控制装置中，作为焊机运行的基准。答案：SWEP-06
124.>GAAS80/580焊机上的键盘中__________绿色发光二极管亮，说明SWEP-06装置的内、外部状态都已经准备好。答案：RDY
125.>铝热钢中，过量的铝含量会使断口形成__________，使脆性增加。答案：无磁性钢材
126.>钢材的可焊性常用__________估计。答案：碳当量
127.>装盛乙炔的容器管道不得随便进行__________。答案：焊补或切割
128.>夏季现场焊接使用氧气瓶时，应加以遮盖，避免__________。答案：阳光曝晒
129.>当压缩状态的气态氧与油脂等易燃物接触时，能引起强烈的__________。答案：燃烧和爆炸
130.>GAAS80焊机配备有分别独立记录焊接过程的__________随时间而变化的过程。答案：压力、电流和位移
131.>碳化焰中过剩的可燃气体可分解为__________，它们会渗入焊缓，影响接头强度。答案：氢和碳
132.>铝热钢中铝量过少，会使脱氧不完全，烧注后在焊缝内易形成__________。答案：停留时间
133.>爆炸可分为物理性爆炸和__________两大类。答案：化学性爆炸
134.>工艺可焊性是指在一定焊接条件下，焊接接头中出现各种__________及其它工艺缺陷的可能性。答案：裂纹
135.>金属的可焊性包括两方面：一是工艺可焊性；二是__________。答案：使用可焊性
136.>钢轨闪光焊时，钢轨和钳口之间接触电阻增大的主要原因是__________清理不良。答案：钳口接触面
137.>钢轨闪光焊接产生电阻热量的因素有__________和电阻。答案：电流、时间
138.>钢轨闪光焊时，如果烧化中期出现长时间短路而加速烧化时又不能补偿，极容易造成焊缝__________缺陷。答案：灰斑
139.>在炼钢过程中，铝是作为__________加入钢内的。答案：自动化程度
140.>钢轨焊接的残余应力主要是由于__________而形成的热应力。答案：温度变化
141.>钢轨闪光焊的焊接接头的焊缝处，焊后由于冷却速度较慢，而造成先共析__________沿奥氏体晶粒间呈网状析出。答案：铁素体
142.>钢轨连续闪光焊接时的加热区完全依靠__________时间建立。答案：连续闪光
143.>钢轨闪光焊的预热过程是利用__________产生的热量对钢轨预热。答案：短路电流
144.>钢轨闪光焊为了使烧化不中断，焊件的瞬时送进速度应相当于焊件的__________速度。答案：瞬时烧化
145.>通常我们所说的无缝线路，均是指__________式无缝线路。答案：过剩相
146.>钢轨闪光焊接时，当钢轨温度升高后，由于温度梯度降低，由火花隙中向工件传递的热量减少，而飞溅出去的金属带走的热量所占比例__________。答案：增大
147.>钢轨闪光K型焊机采用了连续闪光加热钢轨的方式使加热区缩小，因而顶锻时__________抗力增大。
答案：变形
148.>钢轨铝热焊焊缝的化学成分决定于__________的配比。答案：逸出功
149.>钢轨焊后采用超声波探伤是属于__________检验类型。答案：无损
150.>从金属学的角度来看，钢轨闪光焊后的调直应在__________温度以上最合适。答案：再结晶
三、判断题（正确的请在括号内打“√”，错误的请在括号内打“×”每题2分，共300分）
1.>对于GAAS80/580焊机的预热前进速度为焊接速度的1/2。  (   )答案：√
2.>对于GAAS80/580焊机，闪平阶段的闪光速度限值应高一些，加速烧化时应选低的闪光速度值。  (   )答案：×
3.>GAAS80/580焊机的动架到后止点时，后腔压力传感器的液压压力达到最大值。  (   )答案：×
4.>GAAS80/580焊机在更换全套SWEP-06控制装置后需进行自动调节。  (   )答案：√
5.>严禁使用无减压器的氧气瓶。  (   )答案：√
6.>在乙炔发生器的各受压易爆容器中，都应设置一定面积的泄压膜。  (   )答案：√
7.>更换保险丝时，焊工可以自己进行。  (   )答案：×
8.>GAAS80/700闪光焊机只能实现预热闪光焊，而不能实现连续闪光焊。  (   )答案：×
9.>钢轨闪光焊时，防止连续闪光中断、适当增加烧化量和顶锻量，可以减少夹渣缺陷产生。  (   )答案：√
10.>钢轨闪光焊机的推瘤刀具刃口不良或刀具与钢轨表面间隙控制不当时，会发生焊渣嵌入或划伤焊缝。  (   )答案：√
11.>钢轨连续闪光焊的顶锻量小于预热闪光焊的顶锻量，这是因为加热区宽度小于预热闪光焊的加热区宽度。  (   )答案：√
12.>连续闪光焊灰斑缺陷平均少于预热闪光焊。  (   )答案：√
13.>对于钢轨闪光焊，只要钢轨的截面积相同，顶锻量就相同。  (   )答案：×
14.>一般来说，预热闪光焊的工艺调整比连续闪光焊工艺调整简单。  (   )答案：×
15.>顶锻电流大小和顶锻通电时间直接影响焊缝区温度，电流过大时间过长，将导致接头过热。  (   )答案：√
16.>所有电焊设备外壳都必须接地或接零。  (   )答案：√
17.>检查乙炔瓶漏气，可用肥皂水，也可用明火。  (   )答案：×
18.>钢轨闪光焊中，钢轨端面对中后预留间隙的目的是给钢轨端面接触短路后退留有余量。  (   )答案：√
19.>钢轨气压焊时，当钢轨表面温度升到912～1080℃时，轨端表面已呈半熔化状态，应及时顶锻。  (   )答案：×
20.>加热器的往复摆动加热不仅轨端加热区宽度增加，而且增加热量的透入深度，减小钢轨表层与芯部的温度差。  (   )答案：√
21.>现场钢轨气压焊对轨时，应使待焊轨的轨顶面在以焊缝为中心的20～30m的范围内保持一定水平。  (   )答案：×
22.>钢轨焊头的疲劳强度随温度的增高有所增加，因此冬季比夏季更易断轨。  (   )答案：√
23.>气压焊只有乙炔和氧气一种气体火焰。  (   )答案：×
24.>对于GAAS80/580焊机，两轨在接合处水平没有对正，可操作调整油缸来调整左上电极的垂直位置。  (   )答案：×
25.>GAAS80/700型闪光焊机的液压系统所用液压油型号一般为30号精密机床液压油。  (   )答案：√
26.>闪光焊的闪光区应设挡板，焊接时其它人员不得入内。  (   )答案：√
27.>钢轨脉冲连续闪光焊接的钢轨接头质量，在静弯和疲劳性能方面都大大超过了普通闪光焊接头。  (   )答案：√
28.>为保证焊接质量，气压焊推瘤时机应掌握在850℃以下进行。  (   )答案：×
29.>遇有电气故障，应通知电工检修。  (   )答案：√
30.>SWEP-06具有四种操作模式。  (   )答案：×
31.>同钢种采用不同方法闪光焊接时，焊接接头最高温度分布是不完全相同的。(   )答案：√
32.>对于GAAS80/580焊机，在调用或变更系统参数时，SWEP-06装置必须处于初始状态。  (   )答案：√
33.>铝热焊形成缩孔和疏松的工艺原因，主要是由于浇注系统违背顺序冷却的原则。  (   )答案：√
34.>可控硅触发装置DX-300中的扳钮开关，“1”位表示移相指令关断，“0”位表示移相指令接通。  (   )答案：×
35.>控制焊接火焰，不仅要控制氧气与可燃气体的混合比，还要控制气体的压力。  (   )答案：√
36.>电焊线通过铁道时，必须从轨道下面穿过。  (   )答案：√
37.>GAAS80/700焊机记录仪模拟记录的压力曲线标定了焊接各阶段的实际压力数值。  (   )答案：×
38.>对于K-190ⅡK焊机的动立柱的钢轨对中时，去瘤油缸必须与对中油缸同步动作。  (   )答案：√
39.>K-190ⅡK焊机的焊接时，最大垂直位移量由动立柱背面的行程开关控制。  (   )答案：√
40.>GAAS80/580焊机在自动调节过程中，参数显示范围第一个窗口显示调节后的实际值，第二个窗口显示理论值。  (   )答案：×
41.>GAAS80/580焊机的水泵站为焊机提供冷却用的循环水，但不具备水温自动控制功能。  (   )答案：×
42.>对于GAAS80/700闪光焊机，当轨拱调整油缸推动轨拱调整辊升降时，钢轨以下电极为支点作上下运动。  (   )答案：×
43.>停止工作时，应先松开减压器调压螺栓，再将高压气瓶阀关闭。  (   )答案：×
44.>钢轨闪光焊的表面烧伤是危害极严重的焊接缺陷，即使是轻微的烧伤，也会导致钢轨脆性断裂。  (   )答案：√
45.>钢轨闪光焊时，顶锻力的大小完全衡量并决定了焊接接头的质量。  (   )答案：×
46.>高温钢水在冷却及凝固过程中，体积收缩是引起铝热焊缩孔缺陷的主要原因。(   )答案：√
47.>钢轨闪光焊的顶锻过程中，当焊机的夹紧力不够，会导致钢轨与钳口打滑。  (   )答案：√
48.>钢轨闪光焊时，长时间的不稳定闪光，导致钢轨端面温度不均匀，端面温度低，容易产生焊接缺陷。  (   )答案：√
49.>对于钢轨闪光焊机，若焊接电流反馈灵敏度过高，将形成不稳定闪光烧化。  (   )答案：√
50.>K-190ⅡK和K355闪光焊机的随动装置是由伺服电机经过斜齿轮、直齿轮减速与伺服控制阀的阀杆相连。  (   )答案：×
51.>K-190ⅡK型闪光焊机的液压油最高工作温度不高于30℃，冷却水温不高于60℃。  (   )答案：×
52.>钢轨疲劳断裂不是突然发生的，因此对行车安全影响不大。  (   )答案：×
53.>在负荷运行中，焊接人员应经常检查电焊机的温度，如超过刃℃，必须停止运转。  (   )答案：×
54.>氧气减压器指针失灵时，可通过流量台控制，继续进行焊接作业。  (   )答案：×
55.>为防止弧光灼伤皮肤，焊工必须穿好工作服，戴好手套、脚盖。  (   )答案：√
56.>钢轨焊接的周期性检验是指每焊接100个钢轨头作为一批周期性生产检验。  (   )答案：×
57.>焊接过程中遇到回火时，必须立即关闭乙炔调节阀，再关闭氧气调节阀。  (   )答案：√
58.>触电者的伤害情况较严重时，不能进行现场急救，应立即送医院抢救。  (   )答案：×
59.>GAAS80/700焊机的焊接全过程是通过热继电器控制的。  (   )答案：×
60.>在闪光焊机的液压系统中，液压阀转换时产生小的液压冲击现象，属于正常的现象，不可避免。  (   )答案：√
61.>f曲线预热间隔有较大变化，说明控制动架返回的液压回路有故障。  (   )答案：×
62.>人体触电后，应立即打强心针，以免心脏停止跳动。  (   )答案：×
63.>乙炔气压力大时，气体火焰为碳化焰。  (   )答案：×
64.>GAAS80/700焊机的动架夹持右侧钢轨固定不动，主架夹持左侧钢轨送进烧化。  (   )答案：×
65.>调节K-190ⅡK焊机的油压时，必须先调节高压阀至所预定的压力，然后再调节低压阀至所预定的压力。  (   )答案：√
66.>GAAS80型焊机的初级线圈有六只焊接变压器，初级线圈接成两组A形，每组三只可控硅都接成Y形。  (   )答案：×
67.>液压油的污染是系统发生故障的主要原因。  (   )答案：√
68.>可控硅可以控制很大功率，但它的过载能力很差，使用时应采取过压保护和过流保护。  (   )答案：√
69.>钢轨焊头的疲劳性能与焊接工艺无关。  (   )答案：×
70.>GAAS80/580闪光焊机的传感元件的信号经PC控制装置处理后，送到三通道记录仪。  (   )答案：×
71.>发生电火警时，最重要的是必须首先切断电源，然后救火并及时报警。  (   )答案：√
72.>顶锻行程的大小与焊接热影响区无直接关系。  (   )答案：×
73.>可控硅也象半导体二极管具有单向导电性，但其开始导通的时刻是可控的。  (   )答案：√
74.>三相桥式整流电路中的二极管的导通原则是共阴极组的管子中阳极电位最高的管子导通；共阳极组的管子中，阴极电位最低的管子导通。  (   )答案：√
75.>由于钢轨连续闪光焊的加热区小于预热闪光焊的加热区宽度，故连续闪光焊的顶锻量小于预热闪光焊的顶锻量。  (   )答案：√
76.>钢轨预热闪光焊的预热阶段的作用是减小加区宽度，增大温度梯度，缩短预热后的烧化时间，减少烧化量。  (   )答案：×
77.>钢轨闪光焊后，中频感应加热正火处理过程一般分为加热、保温、冷却三个步骤。  (   )答案：×
78.>保险丝断开时，可以先用其它导线代替。  (   )答案：×
79.>常见的触电方式有两线触电和单线触电两种。  (   )答案：√
80.>闪光对焊的加热，增加了金属原子间的活泼性，改善了塑性变形，消除了不利于焊接的弹性力。  (   )答案：√
81.>钢轨焊接接头的落锤试验是检验焊接影响区和母材各部分硬度的分布情况。  (   )答案：×
82.>为了节省能源，氧气瓶中的氧气应全部用尽。  (   )答案：×
83.>热处理就是将金属在固态下通过加热、保温和不同的冷却方式，改变金属的化学成分，从而得到所需性能的操作工艺。  (   )答案：×
84.>钢轨闪光焊机每半年必须进行一次自动调节。  (   )答案：×
85.>GAAS80/580焊机采用可控硅三相调压，次级采用大功率整流管整流获得大电压，低电流的直流电。  (   )答案：×
86.>钢轨闪光焊时，为了维持稳定闪光而适当提高闪光电压，又使加热效率降低，过热区加宽。  (   )答案：√
87.>钢轨闪光焊的接头的过热区域，硬度很低，塑性很高，是接头的薄弱环节。  (   )答案：×
88.>钢轨闪光焊时，对使用过的电极应清理干净，以保证其良好的导电性。  (   )答案：√
89.>无缝线路长钢轨发生折断，应立即在断轨处上好鼓包夹板和急救器加固。  (   )答案：×
90.>当焊接火焰为氧化焰时，焊接接头往往产生氧化现象。  (   )答案：√
91.>GAAS80/580焊机在焊接过程中，自动调节之后，如果某些基础上的误差经常显示，说明焊机与该项目有关的部件存在问题。  (   )答案：√
92.>钢轨焊后超声波检验时，超声波遇到缺陷就发生折射，并在荧光屏上行成余弦波形。  (   )答案：×
93.>K-190ⅡK焊机电气系统包括主电路与焊接控制两部分。  (   )答案：√
94.>钢轨焊接检验包括焊前检验，成品检验两个阶段。  (   )答案：×
95.>钢轨闪光焊机的自动跟踪控制系统是以电极和夹持部件相对于钢轨横截面中心和焊缝中心的位置偏差为检测量，以电极和夹持部件位移量为操作量的伺服调节系统。  (   )答案：√
96.>钢轨闪光焊机的程序自动控制原则有时间转换、行程转换、条件转换三种。  (   )答案：√
97.>钢轨铝热焊所形成的焊接缺陷多属于铸造缺陷。  (   )答案：√
98.>钢轨闪光焊时，钢轨端面间隙大时，实际闪平量也大，间隙小时实际闪平量也小。  (   )答案：×
99.>烧化行程过长会把预热形成的塑性状态金属烧掉，使顶锻量减小，易出现冷焊。  (   )答案：√
100.>烧化行程不够会在焊缝中引起夹渣。  (   )答案：√
101.>钢轨闪光焊的加热区宽时将会引起热影响区晶粒长大，晶界析出非金属夹杂物。  (   )答案：√
102.>钢轨中的含碳量高，其焊缝淬硬倾向小。  (   )答案：×
103.>钢轨焊接接头的静弯试验中，随含碳量和热影响区硬度高，接头的弯曲角显著下降。  (   )答案：√
104.>钢轨闪光焊未焊透缺陷常发生在顶锻前闪光面上已经凝固的地方。  (   )答案：√
105.>钢轨中加入强化元素硅，使钢轨的塑性和韧性提高，硬度和强度下降。  (   )答案：×
106.>钢轨闪光焊机中的SWEP-06不仅可以在停止焊机后操作编程，而且可以在焊接过程中编程。  (   )答案：×
107.>采用GAAS580/580型焊钢轨时的导通角预置值若太小，就会使连续烧化过程不稳定。  (   )答案：√
108.>钢轨闪光焊时，如果顶锻量不在工艺范围内，须报告技术人员分析原因，锯掉超规范的焊头，重新焊接。  (   )答案：√
109.>乙炔着火时，可以用四氯化碳灭火器扑救。  (   )答案：×
110.>GAAS80/580焊机的实际预热通电时间与标定值相同。  (   )答案：√
111.>闪光焊预热压力较大时，钢轨端面严重粘牢，须用较大后退力分离端面，分断时产生很大反向冲击力，对焊机不利。  (   )答案：√
112.>GAAS80/580焊机的顶锻油缸前进方向进油端
