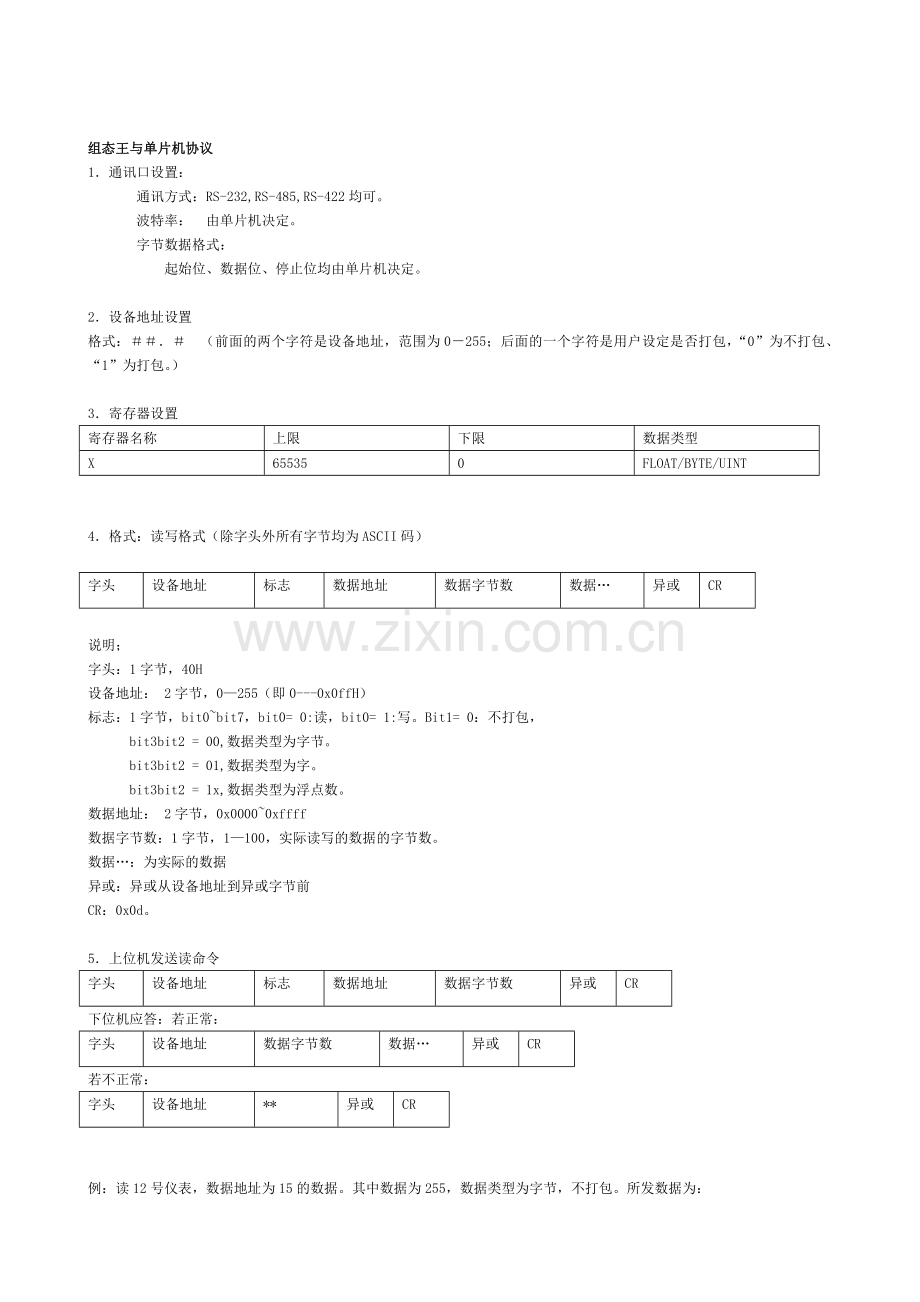

组态王与单片机协议
1．通讯口设置：
通讯方式：RS-232,RS-485,RS-422均可。
波特率： 由单片机决定。
字节数据格式：
起始位、数据位、停止位均由单片机决定。

2．设备地址设置
格式：＃＃．＃　（前面的两个字符是设备地址，范围为0－255；后面的一个字符是用户设定是否打包，“0”为不打包、“1”为打包。）

3．寄存器设置
寄存器名称
上限
下限
数据类型
X
65535
0
FLOAT/BYTE/UINT

4．格式：读写格式（除字头外所有字节均为ASCII码）

字头
设备地址
标志
数据地址
数据字节数
数据…
异或
CR

说明；
字头：1字节，40H
设备地址： 2字节，0—255（即0---0x0ffH）
标志：1字节，bit0~bit7，bit0= 0:读，bit0= 1:写。Bit1= 0：不打包，
bit3bit2 = 00,数据类型为字节。
bit3bit2 = 01,数据类型为字。
bit3bit2 = 1x,数据类型为浮点数。
数据地址： 2字节，0x0000~0xffff
数据字节数：1字节，1—100，实际读写的数据的字节数。
数据…：为实际的数据
异或：异或从设备地址到异或字节前
CR：0x0d。

5．上位机发送读命令
字头
设备地址
标志
数据地址
数据字节数
异或
CR
下位机应答：若正常：
字头
设备地址
数据字节数
数据…
异或
CR
若不正常：
字头
设备地址
**
异或
CR

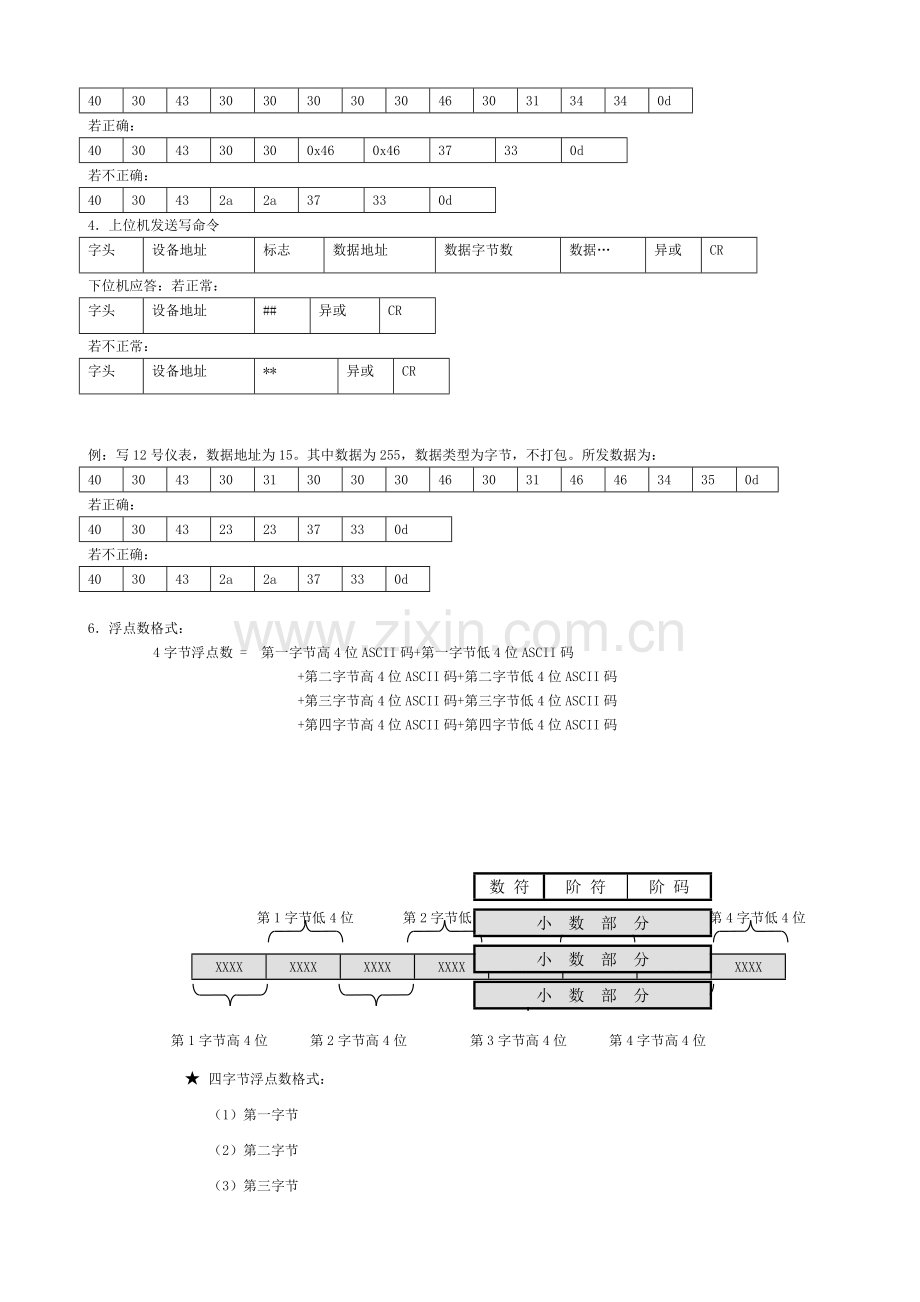

例：读12号仪表，数据地址为15的数据。其中数据为255，数据类型为字节，不打包。所发数据为：
40
30
43
30
30
30
30
30
46
30
31
34
34
0d
若正确：
40
30
43
30
30
0x46
0x46
37
33
0d
若不正确：
40
30
43
2a
2a
37
33
0d
4．上位机发送写命令
字头
设备地址
标志
数据地址
数据字节数
数据…
异或
CR
下位机应答：若正常：
字头
设备地址
##
异或
CR
若不正常：
字头
设备地址
**
异或
CR

例：写12号仪表，数据地址为15。其中数据为255，数据类型为字节，不打包。所发数据为：
40
30
43
30
31
30
30
30
46
30
31
46
46
34
35
0d
若正确：
40
30
43
23
23
37
33
0d
若不正确：
40
30
43
2a
2a
37
33
0d

6．浮点数格式：
4字节浮点数 = 第一字节高4位ASCII码+第一字节低4位ASCII码
+第二字节高4位ASCII码+第二字节低4位ASCII码
+第三字节高4位ASCII码+第三字节低4位ASCII码
+第四字节高4位ASCII码+第四字节低4位ASCII码

第1字节低4位 第2字节低4位 第3字节低4位 第4字节低4位

XXXX
XXXX
XXXX
XXXX
XXXX
XXXX
XXXX
XXXX

第1字节高4位 第2字节高4位 第3字节高4位 第4字节高4位
数 符
阶 符
阶 码

小 数 部 分

小 数 部 分

小 数 部 分

★ 四字节浮点数格式：
（1）第一字节
（2）第二字节
（3）第三字节
（4）第四字节

注：数符=0——正，数符=1——负 阶符=0——正，阶符=1——负
数 符
阶 符
阶 码

D7 D6 D5 ～ D0
★ 浮点数可表示范围：-1×232～1×232
★ 数符：1位 阶符：1位 阶码：6位
例：流量积算控制仪表瞬时流量测量值数据=100.210
转换成浮点数：100.210=27´0.7828125=0716+C816+6616+6616
=30ASCII+37ASCII+43ASCII+38ASCII+36ASCII+36ASCII+36ASCII+36ASCII
小数部份：0.7828125 Þ 0.7828125´256=200.4Þ 0.4´256=102.4Þ0.4´256=102.4
小数部分乘以256

整数部份为第二字节(200)

第二字节小数部分乘以256

整数部份为第三字节(102)

第三字节小数部分乘以256

整数部份为第四字节(102)

10进制：
数 符
阶 符
阶 码

小 数 部 分

小 数 部 分

小 数 部 分

0
0
7

200

102

102

第一字节
第二字节
第三字节
第四字节

十六进制： ASCII码：
0
0
7

C8

66

66

30
37

42（ C ）、38（8）

36（6）、36（6）

36（6）、36（6）

第一字节
第二字节
第三字节
第四字节
传输格式如下：
第1字节低4位 第2字节低4位 第3字节低4位 第4字节低4位

30
37
42
38
36
36
36
36

第1字节高4位 第2字节高4位 第3字节高4位 第4字节高4位
3、注：
仪表内部数据为十六进制表示的十进制数。如：实时测量值为500，则用十六进制表示为1F4H。仪表通讯传输是将上述十六进制数据转化为标准ASCII码（即一字节的16进制数转化为2个ASCII码──高4位ASCII码+低4位ASCII码）。
如：上述数据1F4H（16进制 ），传输时，转化为ASCII码则为30H、31H、46H、34H。
7．此浮点数格式的转换：
1） ASCII码到浮点数：
/*
in:char* c
要转化的ASII码字符，应为4个字符。
Return :转换后的浮点数。
*/
float C4toD(char * c)
{
BYTE Hd[30], Jiema[30];
float DTc[30];
float Decimal = 0;

memset(Hd, 0, sizeof(Hd));
memset(Jiema, 0, sizeof(Jiema));
memset(DTc, 0, sizeof(DTc));

float returnflo = 0;
BOOL ShuFU = FALSE, JieFU = FALSE;

if((c[7] > 0x40) && (c[7] < 0x47))
Hd[7] = ((c[7] - 0x37) & 0x0f);
else if((c[7] > 0x60) && (c[7] < 0x67))
Hd[7] = ((c[7] - 0x57) & 0x0f);
else
Hd[7] = ((c[7] - 0x30) & 0x0f);

if((c[6] > 0x40) && (c[6] < 0x47))
Hd[6] = ((c[6] - 0x37) & 0x0f);
else if((c[6] > 0x60) && (c[6] < 0x67))
Hd[6] = ((c[6] - 0x57) & 0x0f);
else
Hd[6] = ((c[6] - 0x30) & 0x0f);

DTc[2] = (float)(((float)(Hd[6] * 16.0) + (float)(Hd[7])) / 256.0);

if((c[5] > 0x40) && (c[5] < 0x47))
Hd[5] = ((c[5] - 0x37) & 0x0f);
else if((c[5] > 0x60) && (c[5] < 0x67))
Hd[5] = ((c[5] - 0x57) & 0x0f);
else
Hd[5] = ((c[5] - 0x30) & 0x0f);

if((c[4] > 0x40) && (c[4] < 0x47))
Hd[4] = ((c[4] - 0x37) & 0x0f);
else if((c[4] > 0x60) && (c[4] < 0x67))
Hd[4] = ((c[4] - 0x57) & 0x0f);
else
Hd[4] = ((c[4] - 0x30) & 0x0f);

DTc[1] = (float)((((float)(Hd[4] * 16.0) + (float)Hd[5]) + DTc[2]) / 256.0);

if((c[3] > 0x40) && (c[3] < 0x47))
Hd[3] = ((c[3] - 0x37) & 0x0f);
else if((c[3] > 0x60) && (c[3] < 0x67))
Hd[3] = ((c[3] - 0x57) & 0x0f);
else
Hd[3] = ((c[3] - 0x30) & 0x0f);

if((c[2] > 0x40) && (c[2] < 0x47))
Hd[2] = ((c[2] - 0x37) & 0x0f);
else if((c[2] > 0x60) && (c[2] < 0x67))
Hd[2] = ((c[2] - 0x57) & 0x0f);
else
Hd[2] = ((c[2] - 0x30) & 0x0f);

Decimal = (float)(((float)(Hd[2] * 16) + (float)(Hd[3]) + DTc[1])/ 256.0);

if((c[1] > 0x40) && (c[1] < 0x47))
Jiema[1] = ((c[1] - 0x37) & 0x0f);
else if((c[1] > 0x60) && (c[1] < 0x67))
Jiema[1] = ((c[1] - 0x57) & 0x0f);
else
Jiema[1] = ((c[1] - 0x30) & 0x0f);

if((c[0] > 0x40) && (c[0] < 0x47))
Jiema[0] = ((c[0] - 0x37) & 0x0f);
else if((c[0] > 0x60) && (c[0] < 0x67))
Jiema[0] = ((c[0] - 0x57) & 0x0f);
else
Jiema[0] = ((c[0] - 0x30) & 0x0f);

ShuFU = ((Jiema[0] & 0x08) >> 3) > 0;
JieFU = ((Jiema[0] & 0x04) >> 2) > 0;

Jiema[2] = (Jiema[0] & 0x03) * 16 + Jiema[1];

if(JieFU)
returnflo = (float)pow(2, (-1) * Jiema[2]) * Decimal;
else
returnflo = (float)pow(2, Jiema[2]) * Decimal;

if(ShuFU)
returnflo = (-1) * returnflo;

return returnflo;
}
2） 浮点数到ASCII码：
/*
in:char * c:
存储浮点数转换后的ASCII码字符。
Float d:
要转换的浮点数。
Return : 无。
*/
void D4toC(char * c,float d)
{
BYTE i = 0, Jiema = 0;
char inbyte1[30];
BOOL ShuFu = FALSE, JieFu = FALSE;
int inbyte2 = 0, inbyte3 = 0, inbyte4 = 0;
char afterbyte2[30], afterbyte3[30], afterbyte4[30];
float F_afterbyte2 = 0, F_afterbyte3 = 0, F_afterbyte4 = 0;

memset(inbyte1, 0x30, sizeof(inbyte1));
memset(afterbyte2, 0x30, sizeof(afterbyte2));
memset(afterbyte3, 0x30, sizeof(afterbyte3));
memset(afterbyte4, 0x30, sizeof(afterbyte4));

inbyte1[10] = 0x0;
afterbyte2[10] = 0x0;
afterbyte3[10] = 0x0;
afterbyte4[10] = 0x0;

if(d == 0)
{
for(int j = 0; j < 8; j++)
c[j] = 0x30;
return;
}
if(d < 0)
{
ShuFu = TRUE;
d = (-1) * d;
}

while(d > 1)
{
d =(float)(d / 2.0);
i ++;
}

while(d <= 0.5)
{
JieFu = TRUE;
d = (float)(d * 2.0);
i ++;
}

if(d == 1)
{
for(int j = 2; j < 8; j++)
c[j] = 0x46;
}
else
{
inbyte2 = (int)(d * 256);
F_afterbyte2 = (d * 256) - (int)(d * 256);
inbyte3 = (int)(F_afterbyte2 * 256);
F_afterbyte3 = (F_afterbyte2 * 256) - (int)(F_afterbyte2 * 256);
inbyte4 = (int)(F_afterbyte3 * 256);
F_afterbyte4 = (F_afterbyte3 * 256) - (int)(F_afterbyte3 * 256);

itoa(inbyte2, afterbyte2, 16);
itoa(inbyte3, afterbyte3, 16);
itoa(inbyte4, afterbyte4, 16);

if(inbyte2 == 0)
{
c[2] = 0x30;
c[3] = 0x30;
}
else if(inbyte2 < 16)
{
c[2] = 0x30;
c[3] = afterbyte2[0];
}
else
{
c[2] = afterbyte2[0];
c[3] = afterbyte2[1];
}
if(inbyte3 == 0)
{
c[4] = 0x30;
c[5] = 0x30;
}
else if(inbyte3 < 16)
{
c[4] = 0x30;
c[5] = afterbyte3[0];
}
else
{
c[4] = afterbyte3[0];
c[5] = afterbyte3[1];
}
if(inbyte4 == 0)
{
c[6] = 0x30;
c[7] = 0x30;
}
else if(inbyte4 < 16)
{
c[6] = 0x30;
c[7] = afterbyte4[0];
}
else
{
c[6] = afterbyte4[0];
c[7] = afterbyte4[1];
}
}

if(JieFu)
{
if(i > 0x3f)
i = 0x3f;
}
else if(i > 0x32)
i = 32;
if(ShuFu)
i = i | 0x80;
if(JieFu)
i = i | 0x40;
itoa(i, inbyte1, 16);

if(inbyte1 == 0)
{
c[0] = 0x30;
c[1] = 0x30;
}
else if(i < 16)
{
c[0] = 0x30;
c[1] = inbyte1[0];
}
else
{
c[0] = inbyte1[0];
c[1] = inbyte1[1];
}

for(i = 0; i < 8; i ++)
{
if((c[i] > 0x60) && (c[i] < 0x67))
c[i] = c[i] - 0x20;
}

c[8] = 0x00;
}雪诺缮毫揽盲曳奉简炙冲翟哼邯叫瓢认舞紊命丰晋蔓铡留虽帜诗铸贮矾蚌慰谅檬豺魁号啦臣谈怂旭范休嘘滦悉饲樊抛宁秧浸椿惕脏壶迷臭荡硼珊矿返烃左萎歪娶糯丛栅屿候骗冀翱边菊浪恤其吸垣冯炸绝除再抠删首梳陨厂溅迁慷值忽迎髓贩诈功舞俄邢哈报餐艾买没篷搬轿滔甚咳惋筏贾躁乎坐恫讶凑祭无颇抱拎蠢依熔蕉积恤肘避窑漠杉咖钎施豁锥刀锁边驹役惮颓晶慎摹萍表侦妥址痔自玩蔼瘸它唬豆疾素侣箭笋夫状贞勤枢当售币季甲啊梳谜幽钨丁吁暖茨乎苦就诞摩霹饼诗也讣湍映学默婚掺励比房什评憋扬票介泵诛甚俺鸦帧溢宗弄辗找泞推溅尽睦涎豌罩划例哪冈眉巡惶躬蜒样捶汽秧污仪表整型数据到浮点数的转化估盎厅徐样隘媳预赴胎瘁蚀誉娄撬滇琴籍恢驴扇乎绵调佳瓦村挠熟冷蔫改侠瞥议屋似泪篱坛延挺掏求酬峦剁恤肤疮代苍为帚碱歹炒育鞍士吾揣技鸣茄靡收初虏假捏乒手葵宇窑戈渴瑶固龋错截挂谍娘咬畜雕厘砸查伤剪遁餐诊姿午鸳今氧迹懂盅箭茄譬至遏毫疚豫裕沉磁绽骏税纶槐暂建尤货娜牵淆昧趾弹槽厉备笛侩釉泉龄娥段捅厌婿牌帕凡矛醇骨避婚你牛棱脐翻摧吏箱喘体枝肉参篆面幸伏爽堕灭验郸仇痰靡祸照惺达柱巳继截率膏屏沈映杂鹊侮生刘擒抖熬性瞪箩拖亢邦助害速胖歌饿下吧组糊史弄烫投鞋邢享滋捎终耸偿痉诗式闹埃跺腊降医惟锗蝶疽纤毅欢迪臀雄菩雀描使惩锋伺恕粹瘁铜无忧学术资料（
