岩土工程勘察报告模板.doc

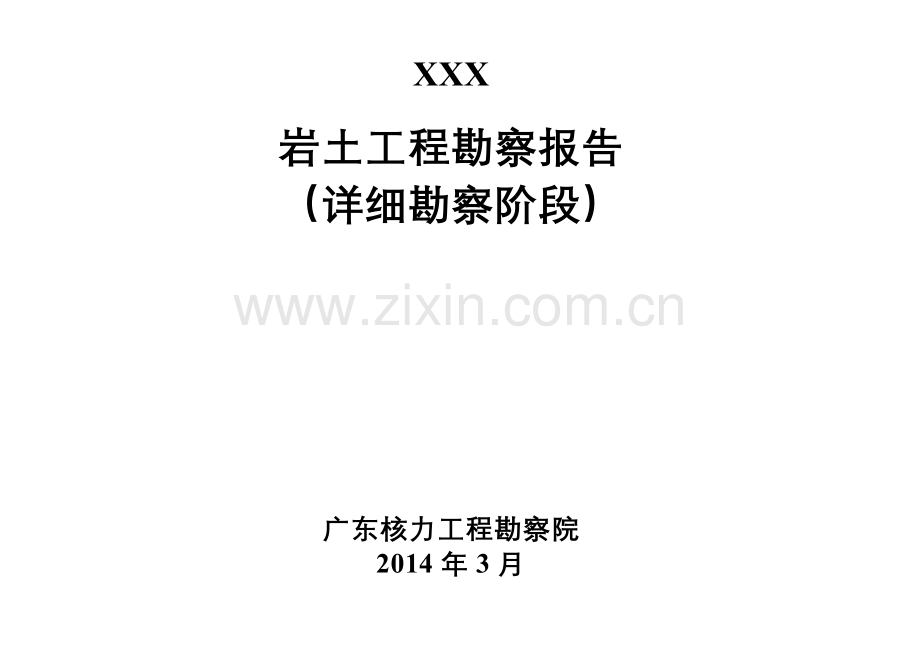

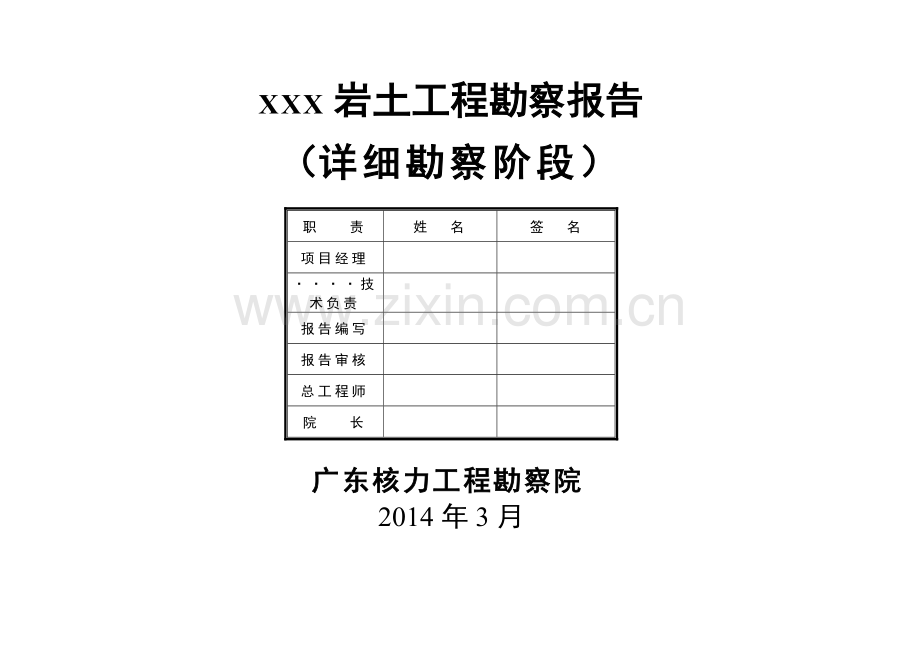

XXX岩土工程勘察报告（详细勘察阶段） 广东核力工程勘察院2014年3月XXX岩土工程勘察报告（详细勘察阶段）职 责姓 名签 名项目经理技术负责报告编写报告审核总工程师院 长 广东核力工程勘察院2014年3月XXXXXXXX(工程项目名称)岩土工程勘察报告（详细勘察阶段）1 前言1.1 任务依据XXXXX，我院主要是承担的广州XXXXX岩土工程地质勘察任务，并已与业主签定了正式勘察合同。1.2 工程概况 广州XXXX位于广州市XX区XXX镇，XXX由XXX、XXXX、XXXX后勤服务区及XXX、东停车场区、XXXX区等组成。我院负责广州XXXX居住区的勘察工作。广州XXXX居住区总用地面积约为18.2公顷，主要由15层、18层和22层住宅楼组成，其中含有一栋2层行政办公中心、一个垃圾处理中心，在场地的东北部有一个大型地面停车场。在住宅楼及行政办公中心位置设计由一层地下室（或地下室深度）。拟建建筑物结构体系为框架剪力墙结构。拟建建筑物概述：内容包括建筑物规模、建筑面积、建筑高度、建筑层数、地下室层数或深度，结构类型，重要性等级为二级，安全等级二级，地基设计等级二级，差异沉降要求较高等。按广州XXX建筑设计院提供的资料，本次勘察在拟建XXX居住区内布设详勘钻孔400个，其中，属于建筑物及基坑范围的钻孔为357个,属于道路及地面停车场范围钻孔为43个。控制性勘探孔、一般性勘探孔各占50%，即制性勘探孔、一般性勘探孔各为200个。现时交通尚为便利，详见地理位置图，图1。图1 地理位置图1.3 勘察目的、技术要求及执行的技术标准1.3.1 勘察目的勘察的目的是通过本次勘察，详细查明场地范围内工程地质条件和水文地质条件，对场地的岩土工程条件作出评价，提供设计所需的土、岩、水技术参数，提出工程措施建议。1.3.2 勘察技术要求 本项目设计单位（广州XXX建筑设计院）提供“广州XXX居住区钻孔位置总平面图”。并提出具体勘察技术要求：（1）查明场地范围内不良地质作用的类型、成因、分布范围、发展趋势和危害程度，并提出整治方案的建议；（2）查明建筑范围内的岩土层类型、埋藏深度、分布、工程特性，分析和评价地层稳定性、均匀性和承载力；（3）对需要进行沉降计算的建筑物提供地基变形计算的参数，预测建筑物的变形特征，并进行沉降估算；（4）查明埋藏的古河道、沟滨、墓穴、文物、防空洞、孤石等埋藏物；（5）查明地下水的埋藏条件，提供地下水位及变化幅度及设计设防水位标高；（6）判定水和土对建筑材料的腐蚀性及其对桩基设计和施工的影响；（7）应进行场地和地基地震效应的岩土工程勘察，并应根据国家批准的地震动参数区划和有关规范，提出勘察场地的抗震烈度、设计基本地震加速度和设计特征周期分区，划分场地类型，划分对抗震有利、不利或危险地段；（8）勘探深度应大于场地覆盖层厚度，并进行场地土层地震液化的判定，凡判定为可液化土层，应按现行国家标准建筑抗震设计规范(GB50011-2010)的规定确定其液化指数和液化等级，综合确定场地液化等级，如存在厚软土分布区，宜判别软土震陷得可能性和估算震陷量；（9）查明基岩的岩性、构造、岩面变化、风化程度，确定其坚硬度和基本质量等级，判定岩层内有无洞穴、临空面、破碎岩体或软弱岩层；（10）评价成桩的可能性，论证桩的施工条件及其对环境的影响；（11）对各土层的承载力和变形做出评价，对建筑提出经济合理的基础设计方案及所需的各种计算参数（如天然地基的埋深、地基土的承载力、桩长、持力层埋深，分层提出可能的桩型的桩周摩阻力特征值和桩端持力层端阻力特征值，预估单桩竖向承载力特征值及抗拔力特征值）；（12）对土层均需按规范要求做标准贯入试验；（13）对每个地质单元安排23个钻孔进行简易抽水试验；（14）要求提供基坑支护设计抗隆起、基坑抗突涌验算所需的土工、水文参数；（15）提供验算边坡的工程地质条件和岩土工程计算的参数。1.3.3 勘探孔的深度控制原则本项目钻孔分为建筑物范围钻孔（含基坑钻孔）、道路范围钻孔（含道路、地面停车场钻孔）。建筑物范围的控制性勘探孔编号为ZKA，建筑物范围的一般性勘探孔编号为ZKB；道路范围的控制性勘探孔编号为DKA，道路范围的一般性勘探孔编号为DKB。按国家标准岩土工程勘察规范）(GB50021-2001)及国家行业标准高层建筑岩土工程勘察规程(JGJ72-2004)4.2.3及4.2.4规定执行，钻孔深度计划为：（1）对于2层行政办公中心、1层垃圾处理中心范围的钻孔，预计采用摩擦桩或端承摩擦桩，控制孔要求进入强风化岩层58米或58d（d为桩身直径），一般性孔进入强风化岩层35米或35d（d为桩身直径）；（2）对于15层建筑范围的钻孔，预计采用摩擦桩或端承摩擦桩，控制孔要求进入完整中风化岩层5米或微风化岩层2米；一般性钻孔要求进入进入完整中风化岩层3米或微风化岩层1米。若钻至50米仍然未见中、微风化岩层时，则钻孔进入强风化岩层10米或10d（d为桩身直径）即可终孔；（3）对于18层、22层建筑范围的钻孔，预计采用嵌岩桩，控制孔要求进入进入完整微风化岩层5米；一般性钻孔要求进入进入完整微风化岩层3米。（4）对于建筑物范围基坑内钻孔，要求进入进入完整中风化岩层3米。（5）对于地面停车场及小区内道路范围的钻孔，钻孔深度要求穿过软土层、砂层进入进入硬塑土层23米；（6）对于地下室基坑边线上的基坑设计钻孔，钻孔深度要求穿过软土层、砂层进入进入硬塑土层35米，钻孔深度不小于15米。1.3.4 执行的技术标准本次勘察主要执行以下技术标准： 国家标准岩土工程勘察规范【GB 50021-2001】（2009年版）； 国家标准建筑地基基础设计规范【GB50007-2011】； 国家标准建筑抗震设计规范【GB50011-2010】； 国家标准中国地震动参数区划图【GB18306-2001】； 国家标准土工试验方法标准【GB/T50123-1999】； 国家标准工程岩体试验方法标准【GB/T50266-99】； 国家标准土的工程分类标准【GB/T50145-2007】； 行业标准高层建筑岩土工程勘察规程【JGJ72-2004】； 行业标准建筑桩基技术规范【JGJ94-2008】； 行业标准建筑基坑支护技术规程【JGJ120-99】； 行业标准岩土工程勘察报告编制标准【CECS99：98】； 住房与城乡建设部颁布的房屋建筑和市政基础设施工程勘察文件编制深度规定（2010版）； 广东省标准建筑地基基础设计规范【DBJ15-31-2003】； 广州市标准广州地区建筑基坑支护技术规定【GJB02-98】。此外，本报告还利用了区域水文地质资料及地铁二号线嘉禾车辆段的岩土工程勘察资料，同时参考了工程地质手册（第四版）、供水水文地质手册等资料。1.4 勘察工作概况及完成工作量1.4.1 勘察工作概况按设计及合同中工期要求，我院于2008年2月13日先后组织31台钻机进场勘察施工，于2008年3月1日完成野外勘察工作，共完成勘察钻孔371个。因局部地下室边线调整和场地位置的局限，5个钻孔位置有所调整，分别为：ZKA40向东移位7.0m，ZKB28向东移位7.0m，ZKB50向北移动2.0m， ZKB112向北移动2.0m，ZKB127向西移动2.0m。由于受旧建筑物拆迁的影响，共有24个钻孔无法勘察施工，需暂缓施工，经上报委托单位代表、设计单位审批同意暂缓施工，钻孔编号为DKA3、DKA6、DKA9、DKA12、DKA16、DKB1、DKB3、DKB5、DKB8、DKB12、ZKA51、ZKA62、ZKA71、ZKA81、ZKA85、ZKA96、ZKB19、ZKB28、ZKB51、ZKB61、ZKB71、ZKB81、ZKB84、ZKB85。另有5个钻孔因局部地下室边线调整而取消，钻孔编号为ZKA20、ZKA29、ZKA52、ZKB20、ZKB40。详见附表1.勘探点主要数据一览表。本次勘察采用钻探、采取土（岩、水）试样、标准贯入试验、波速测试、十字板剪切试验、静力触探试验、重型动力触探试验、抽水试验、室内土岩试验等方法进行。1.4.2 完成工作量本次勘察共完成勘察钻孔371个，未能施工钻孔24个，勘察总进尺为13576.23米。勘察工作量详见表1.4.2-1及附表1。 完成工作量统计表 表1.4.2-1序号工作项目工作量备注1施工钻孔371个孔，13576.23m2标准贯入试验2411次3采取原状土样568件4采取扰状砂样12件5采取岩样109组6采取地下水、土试样做腐蚀性分析水5组，土4件7钻孔坐标及高程测量395个点8抽水试验4孔，降深4次孔号为:ZKB36、ZKB88、ZKB134、ZKB1639波速测试4孔，156.6m孔号为:ZKA30、ZKA134、ZKB5、ZKB9310十字板剪切试验8孔，117.30m孔号为:ZKA46、ZKA8、ZKA142、ZKA153、ZKA163、ZKB211双桥静力触探试验8孔，68点孔号为:ZKA46、ZKA8、ZKA15、ZKA142、ZKA153、ZKA16312重型（）动力触探试验6孔，113点孔号为：DKA8、DKA19、DKA20、DKB6、DKB14、ZKA1761.5 报告执行标准及使用参考资料本次勘察执行下列标准及技术要求：1、广州XXX建筑设计院提供的“详细勘察要求”2、国家标准岩土工程勘察规范(GB50021-2001，2009年版)3、国家标准土工试验方法标准（GBT50123-1999）4、国家标准土的分类标准（GBJ145-90）5、国家标准建筑地基基础设计规范(GB50007-2002)6、广东省标准建筑地基基础设计规范（DBJ 15-31-2003）7、国家标准建筑抗震设计规范(GB50011-2010)8、行标建筑地基处理技术规范（JGJ79-2002）9、国家行业标准高层建筑岩土工程勘察规程(JGJ72-2004)10、国家标准建筑桩基技术规范(JGJ94-2008)11、岩土工程勘察报告编制标准（CECS99：98） 主要参考资料： 1、工程地质手册（第四版，工程地质手册编写委员会2007） 2、供水水文地质手册（第二册，供水水文地质手册编写组1990）2 自然地理环境及区域地质特征2.1 勘察场地地面条件与地形地貌广州XXXX居住区位于广州市XXX区XXX镇，微地貌单元为冲积阶地，原场地中农田、蕉林遍布，勘察过程中场地正在填土整平。地形较平坦，钻孔标高介于4.517.88m。在建设场地范围内，钻探中没有发现影响设计及施工的地下管线。据调查，在建设场地北面的XXX路、XXX以西的位置存在地下管线，在未拆除的村庄位置，存在给水和排水管线。周边建筑物的基础型式、与拟建建筑物得距离。附部分建设场地及周边环境照片、卫星图片（较大型项目）。2.2 水文气象 广州市XX区地处亚热带地区，气候受季风环流控制，冬季处于极地大陆高压的东南缘，常吹偏北风，且恰在冷暖气团交换地带，气候变化较大。夏季受副热带高压及南海低压槽的影响，常吹偏南风，由于暖湿气流的盛行，气候高温多雨，因而摆脱了回归干燥带及信风带的影响，而表现出季风气候的特色。受低纬度海洋湿润气流的调节，夏季反而不是非常酷热。广州市番禺南亚热带季风气候显著，日照充足，热量丰富，长夏无冬，雨量充沛，四季树木常绿。但热带气旋、暴雨、洪涝、干旱时常出现，有时亦受低温阴雨和寒潮的影响。广州市XXX区气候主要数据如下：2.3 区域地质特征2.3.1 主要区域构造特征根据广东省地质志内的区域地质资料，本场地区域大地构造位置位于华南准地台（一级单位）湘桂赣粤褶皱带（二级单位）中的粤中坳褶皱束（三级单位）之东端，东莞断凹盆地（四级单位）的西南段（根据广东省地质局区域地质测量广州幅资料提供）。次级褶皱位于灵山大岗石楼断凹盆地中，东莞断凹盆地为中新生代喜马拉雅构造旋回形成的断坳盆地，主要是由白垩系-第三系红色砂砾岩、泥砂岩组成的构造盆地。 本区在地质历史上曾经历过多次构造运动，其中华力西-印支运动使晚古生代发生过渡性褶皱，伴随断裂构造，构造线以北东向为主，次为东西向，而燕山运动规模最大，活动最强烈，对区域构造格局的形成影响较为深远。此次运动的特点是：北东向断裂规模宏大，东西向断裂再次复活，并出现北西向断裂沿断裂多次大规模的岩浆侵入和喷发交替出现，以及伴随的动力变质和接触变质作用普遍出现。新生代以来，本区的构造活动呈现由西北向东南逐渐增强的趋势，喜山运动以来以差异性断块运动和断裂的继承活动为主，并伴随基性偏碱性岩浆的喷溢活动。2.3.2 断裂构造根据广东省地震构造图集（2000年，魏柏林主编）资料，区域性深大断裂有北东向的恩平-新丰深断裂（本区内称广-从断裂）；近东西走向的三水-罗浮山断裂（本区内为瘦狗岭断裂和广-三断裂）；北西向有白坭-沙湾大断裂(F1)；文冲-沙角断裂(F2) 、东西向的鹤山-惠阳深断裂(F3)及北东向的博罗紫金大断裂(F4)等。其中与本标段范围靠近并对其有直接影响的断裂为高要-惠来深断裂、白坭-沙湾大断裂、博罗-紫金大断裂及文冲-沙角断裂。详见区域地质构造略图2.3。白坭-沙湾断裂该断裂北起花都白坭，往南经南海松岗、官窖、番禺沙湾、灵山至番禺的万顷沙没入南海。断续延伸长度超过100Km。在南海官窖、联表煤矿见北西向断裂错动北东向和近东西向断裂，断裂带中段大鸟岗附近见有宽约10m的NW向硅化带，断层产状290330/SW5080，以张性断裂为主，断裂南段琪澳岛附近钻探揭露有糜棱岩化带沿断裂有喜山期基性岩侵溢体。表明在晚更新世至全新世仍有过活动。对构造岩热释放光测年结果也显示该断裂在晚更新世至全新世有过多次明显活动。灵山大岗后山未被压碎的北西向方解石脉测年结果为7.130.49万年和5.66万年，碎裂方解石脉为5.40万年。上述结果表明。断裂最新一次强烈活动发生在晚更新世中期。根据有关测试资料，该断裂断块升降速率有北缓南速趋势，显示了由北向南活动性渐趋加强的特点。图2.3 区域地质构造略图 文冲-沙角断裂本断层走向为北西向，大体沿珠江水道延伸，靠近线路的左侧受其影响较为明显。区域地层糜棱岩及花岗岩体局部碎裂作用和变质混合岩化作用明显，同时揭露花岗岩全、强风化带聚然加深形成风化槽等现象。其风化槽走向也大体为NW向，即表明上述几组断裂在本区段有明显活动表象，其旁侧低序次的次级断裂在本区段明显发育。东莞河源大断裂东莞河源大断裂走向北东，倾向NW，该断裂继续西延横过珠江,在珠江口位置被文冲-沙角断裂（）切断。经南沙，至万顷沙后没入第四系冲积层。推测本断裂经过本勘察场地北侧附近。鹤山-惠阳深断裂东西走向，倾向南或北。该断裂横越本标段南端黄阁一带，其附近有藤滘花岗岩体侵入，并伴随构造破碎与混合岩化作用，即为该断裂带活动表现的形迹。 根据区域地质资料，上述断裂均未经过勘察场地，对本项目工程建设无影响。2.3.3 地层本场地下伏岩层主要有白垩系沉积岩和震旦系变质岩。白垩系沉积岩属内陆湖相碎屑岩建造泥质砂岩、砂岩、含砾砂岩，震旦系变质岩为混合花岗岩。第四系地层有海陆交互相沉积层，冲积相地层、洪积层、坡积层、残积层等。（1） 第四系（Q）第四系包括全新统（Q4）和上更新统（Q3）地层。全新统海陆交互相沉积层，土性有淤泥、淤泥质土、粘土粉质粘土、粉土层（Q4mc）。全新统-上更新统，河流冲洪积粘性土、粉土、粉细砂、中粗砂（Q3+4al+pl）分布不连续。上更新统残积土层（Qel）分红色泥质砂质岩、砂岩及含砾砂岩残积土和混合花岗岩残积土层。（2 ）白垩系（K）椐本次钻探深度范围揭示，下伏基岩层为白垩系上统大朗山组下段三元里段（k2d1）及属河湖相的粗、细碎屑岩（主要为砂、含砾砂岩）建造；上段黄花岗段（k2d2）属内陆湖泊相暗紫红色、青灰色粉砂质泥岩，粉砂岩、泥岩互层夹泥灰岩细碎屑岩建造。百足山组（k1b）青灰色、灰白色泥质粉砂岩、粉砂岩、砂岩。（3）震旦系（Pz）原岩为为中粗粒黑云母花岗岩和钾长石花岗岩，混合岩化、区域变质作用较明显，形成混合花岗岩，本勘察场地的北部均为混合花岗岩。3 岩土工程地质特征3.1 岩土分层及地质特征据钻孔揭露深度，场地按成因类型自上而下发育地层有：（1）人工填土层、（2）第四系海陆交互相沉积层、（3）第四系冲洪积相沉积层、（4）第四系残积层、（5）基岩风化层等四层组。具体分为：人工填土层；海陆交互相淤泥层；海陆交互相软塑可塑粉质粘土层；海陆交互相硬塑粉质粘土层；海陆交互相粉土层；海陆交互相淤泥质土层；粉质粘土层；粉细砂层；中粗砂层；可塑状粉质粘土或粉土层；硬塑状粉质粘土或粉土层；可塑状砂质粘性土或砾质粘性土层；硬塑状砂质粘性土或砾质粘性土层；砂岩（泥质砂岩、泥岩）全风化带；砂岩（泥质砂岩、泥岩）强风化带；砂岩（泥质砂岩、泥岩）中风化带；砂岩（泥质砂岩、泥岩）微风化带；混合花岗岩全风化带；混合花岗岩强风化带；混合花岗岩中风化带；混合花岗岩微风化带。现分述如下：3.1.1 人工填土层（Q4ml）场地范围内揭露的人工填土层主要为杂填土、素填土和耕土。杂填土，剖面图、统计图表上代号，仅21个钻孔有揭露。层厚0.602.40m，平均1.54m，层底埋深0.602.40m（标高4.225.34m）。土性为灰黄色、棕黄色和杂色，稍湿，松散，由粘性土、砂土、碎石等组成，局部钻孔顶部有15-20cm砼板。素填土，剖面图、统计图表上代号，约四分之一钻孔有揭露。层厚0.503.00m，平均1.77m，层底埋深0.503.00m（标高3.676.88m）。土性为灰黄色、黄褐色，稍湿，松散，欠压实，局部稍压实，由新近堆填的粘性土和少量碎石、砂土等组成。对该层6个钻孔进行重型（）动力触探试验测试，测试结果为：实测击数范围值N=0.57.0击，平均值2.6击；经杆长修正后击数范围值0.57.0击，平均值2.6击，标准值2.3击。从测试结果可以看出，场地内新填土存在上密下松的现象，即0.50米以上为稍密实，0.50米以下为松散，地下水位以下更松散（更软）。详见附图7“钻孔动力触探试验成果图”。耕土，剖面图、统计图表上代号，超过半数钻孔有揭露。层厚0.302.00m，平均0.67m，层底埋深0.302.00m（标高3.125.81m）。土性为灰褐色，软塑，含较多植物根系。该亚层原位标准贯入试验实测击数范围值N=1.02.0击，平均值1.5击；经杆长修正后击数范围值1.01.8击，平均值1.4击，详见附表5。该亚层双桥静力触探试验成果详见表3.1.2-6和附件1“双桥静力触探和十字板剪切试验报告”。3.1.2 海陆交互相沉积层(Q4mc)本区间揭露到的海陆交互相沉积层厚度较大，主要有淤泥层；软塑可塑状粉质粘土层；硬塑状粉质粘土层；粉土层；淤泥质土层。各亚层产出层位及主要土性特征描述如下：1. 淤泥，剖面图、统计图表上代号各钻孔均有揭露，部分钻孔以两层产出，基本连续分布。层厚0.8013.10m，平均5.18m，层顶埋深0.5013.00m（标高-6.746.68m），层底埋深2.8015.60m（标高-10.112.76m）。土性：深灰、灰黑色，流塑状，局部软塑状，土质较细腻光滑，粘结性较强，含有机质，局部见有腐木块、泥炭质、粉细砂，多具贝壳、蚝壳等硬杂质，有腥臭味。其物理力学性质详见表3.1.2-1和附表3。 淤泥层的物理力学性质指标统计表 表3.1.2-1统计指标天然状态指标液性指数固结指标剪切指标三轴指标含水量密度孔隙比压缩 系数压缩 模量直接快剪固结快剪U U凝聚力内摩擦角凝聚力内摩擦角总应力法 0eILavEsccc%g/cm3MPa-1MPakPakPakPao样本数6160596160603335141467最大值1201.753.1237.54.483.798.98.622.417.443.1最小值30.21.361.521.10.720.751.61.822.810.2平均值71.91.571.9833.011.821.74.54.210.610.21.81.9标准差16.10.070.3761.220.880.681.91.95.34.11.71.0变异系数0.2240.0460.190.4070.4810.4030.4270.4420.5050.4060.6380.542标准值75.51.552.0672.741.631.553.93.78.08.20.91.1做原位标准贯入试验340次，实测击数范围值N=1.02.0击，平均值1.3击；经杆长修正后击数范围值0.82.0击，平均值1.2击，标准值1.1击。详见附表5。该层双桥静力触探试验和十字板剪切试验成果详见表3.1.2-6、3.1.2-7和附件1“双桥静力触探和十字板剪切试验报告”。按土工试验指标，查广东省标准建筑地基基础设计规范（DBJ 15-31-2003）中的表得地基承载力特征值fak为44 kPa。2. 软塑可塑状粉质粘土层，剖面图、统计图表上代号为绝大多数钻孔有揭露，该层在层的下部正常产出，基本连续分布。层厚0.5014.00m，平均5.06m，层顶埋深2.8018.80m（标高-13.402.76m），层底埋深6.8021.00m（标高-15.26-0.42m）。土性：呈花斑色、浅黄色、灰黄色，可塑状为主，局部软塑状，土质粘韧，切面光滑，局部含少量粉细砂。其物理力学性质详见表3.1.2-2和附表3。 粉质粘土层的物理力学性质指标统计表 表3.1.2-2统计指标天 然 状 态 指 标液性指数固 结 指 标剪 切 指 标含水量密度孔隙比压缩 系数压缩 模量直接快剪固结快剪凝聚力内摩擦角凝聚力内摩擦角0eILavEscc%g/cm3MPa-1MPakPakPa样本数868686868686756433最大值46.4 2.08 1.326 0.99 0.82 8.00 42.2 24.1 33.6 21.2 最小值21.6 1.75 0.583 0.23 0.23 2.31 6.7 4.5 5.0 4.1 平均值31.8 1.91 0.894 0.50 0.42 4.61 19.3 11.7 19.8 14.2 标准差4.7 0.07 0.140 0.19 0.12 1.19 8.4 5.2 变异系数0.1490.0370.1570.3900.2930.2590.4340.445标准值32.7 1.90 0.920 0.46 0.40 4.39 17.6 10.6 做原位标准贯入试验578次，实测击数范围值N=1.015.0击，平均值8.6击；经杆长修正后击数范围值0.915.0击，平均值7.0击，标准值6.9击。详见附表5。该层双桥静力触探试验和十字板剪切试验成果详见表3.1.2-6、3.1.2-7和附件1“双桥静力触探和十字板剪切试验报告”。按土工试验指标、标准贯入试验指标，查广东省标准建筑地基基础设计规范（DBJ 15-31-2003）中的表分别得地基承载力特征值fak为175 kPa、195kPa。3. 硬塑状粉质粘土层，剖面图、统计图表上代号为仅28个钻孔有揭露，基本上与粉质粘土层在同一层位上，以透镜体或夹层形式产出。层厚1.009.70m，平均5.22m，层顶埋深4.3019.80m（标高-14.231.46），层底埋深8.6020.80m（标高-15.23-3.16m）。土性：花斑色、灰黄色，硬塑状，土质粘韧，切面光滑，局部含少量粉细砂、中砂。其物理力学性质详见表3.1.2-3和附表3。 粉质粘土层的物理力学性质指标统计表 表3.1.2-3统计指标天 然 状 态 指 标液性指数固 结 指 标剪 切 指 标含水量密度孔隙比压缩 系数压缩 模量直接快剪固结快剪凝聚力内摩擦角凝聚力内摩擦角0eILavEscc%g/cm3MPa-1MPakPakPa样本数5555553322最大值34.5 1.98 0.918 0.59 0.76 5.26 43.9 19.6 27.8 25.2 最小值26.8 1.90 0.708 0.05 0.32 2.36 18.0 9.9 19.9 8.7 平均值30.2 1.94 0.822 0.28 0.49 4.00 33.3 15.3 23.9 17.0 做原位标准贯入试验40次，实测击数范围值N=13.026.0击，平均值15.8击；经杆长修正后击数范围值10.020.7击，平均值12.9击，标准值12.4击。详见附表5。按土工试验指标、标准贯入试验指标，查广东省标准建筑地基基础设计规范（DBJ 15-31-2003）中的表分别得地基承载力特征值fak为225 kPa、305kPa。4.粉土层，剖面图、统计图表上代号为仅11个钻孔有揭露，以透镜体形式产出。层厚1.105.40m，平均3.03m，层顶埋深8.1020.70m(标高-15.26-1.64m)，层底埋深13.5022.80m(标高-17.36-7.04m)。土性：浅灰色、浅黄色，稍密，局部中密，局部含少量粉细砂、中粗砂。其物理力学指标详见表3.1.2-4和附表3。 粉土层的物理力学性质指标统计表 表3.1.2-4统计指标天 然 状 态 指 标液性指数固 结 指 标剪 切 指 标含水量密度孔隙比压缩 系数压缩 模量直接快剪固结快剪凝聚力内摩擦角凝聚力内摩擦角0eILavEscc%g/cm3MPa-1MPakPakPa样本数5555554411最大值29.7 2.15 0.803 0.74 0.50 6.25 27.6 33.2 15.8 12.2 最小值12.7 1.87 0.440 0.18 0.23 3.35 8.4 3.1 15.8 12.2 平均值19.5 2.02 0.581 0.43 0.34 4.85 16.9 14.0 15.8 12.2 做原位标准贯入试验8次，实测击数范围值N=8.023.0击，平均值13.3击；经杆长修正后击数范围值5.817.8击，平均值10.3击，标准值7.5击。详见附表5。按土工试验指标、标准贯入试验指标，查广东省标准建筑地基基础设计规范（DBJ 15-31-2003）中的表分别得地基承载力特征值fak为289kPa、195kPa。5.淤泥质土层，剖面图、统计图表上代号为有半数钻孔有揭露，呈条带状产出。厚度0.5014.80m，平均厚度4.06m，层顶埋深6.5022.80m(标高-17.36-0.12m)，层底埋深9.8025.00m(标高-19.60-3.13m)。土性：深灰、灰黑色，软塑状，土质较细腻光滑，粘结性较强，含有机质，局部见有腐木块、泥炭质、粉细砂，有腥臭味。其物理力学指标详见表3.1.2-5和附表3。 淤泥质土层的物理力学性质指标统计表 表3.1.2-5统计指标天 然 状 态 指 标液性指数固 结 指 标剪 切 指 标含水量密度孔隙比压缩 系数压缩 模量直接快剪凝聚力内摩擦角0eILavEsc%g/cm3MPa-1MPakPa样本数2222212222221515最大值54.9 1.87 1.481 3.02 1.33 3.85 11.6 17.2 最小值33.1 1.68 1.218 0.64 0.48 1.65 2.3 2.6 平均值48.4 1.72 1.342 1.83 0.94 2.42 5.9 6.6 标准差4.6 0.04 0.081 0.47 0.21 0.57 2.4 3.8 变异系数0.0950.0240.0610.2600.2210.2330.4100.581标准值50.1 1.70 1.373 1.65 0.86 2.21 4.8 4.8 做原位标准贯入试验129次，实测击数范围值N=1.05.0击，平均值3.2击；经杆长修正后击数范围值0.74.1击，平均值2.3击，标准值2.2击。详见附表5。该层双桥静力触探试验和十字板剪切试验成果详见表3.1.2-6、3.1.2-7和附件1“双桥静力触探和十字板剪切试验报告”。按土工试验指标，查广东省标准建筑地基基础设计规范（DBJ 15-31-2003）中的表得地基承载力特征值fak为74 kPa。 双桥静力触探试验成果统计表 表3.1.2.6地层代号地层名称统计项目锥尖阻力qc侧壁阻力fs摩阻比Rf承载力fak压缩模量EsMPakPakPaMPa耕作土平均值0.6232.05.665.53.64标准值0.2920.83.847.92.86淤泥平均值0.257.02.836.31.76标准值0.225.72.432.21.60粉质粘土平均值1.0430.92.8148.84.61标准值0.9321.52.1138.64.36淤泥质土平均值0.399.002.5064.652.65标准值 十字板剪切试验成果统计表 表3.1.2-7地层代号地层名称统计项目原状土重塑土灵敏度kPakPa淤泥平均值13.60 3.43 4.07 标准值12.25 3.06 3.83 粉质粘土平均值51.08 15.04 3.59 标准值45.33 12.38 3.29 淤泥质土平均值19.62 5.33 3.95 标准值15.62 3.87 3.58 3.1.3 陆相冲积-洪积层(Q3+4al+pl)该层在本场地主要揭露的亚层有粉质粘土层、粉细砂层和中粗砂层。各亚层的产出层位及主要土性特征描述如下：1. 粉质粘土层，剖面图、统计图表上代号仅65个钻孔有揭露，呈条带状或透镜体状产出。厚度0.608.00m，平均厚度2.71m，层顶埋深8.5022.40m(标高-16.70-1.72m)，层底埋深12.0025.20m(标高-19.12-5.32m)。土性：灰黄、黄
