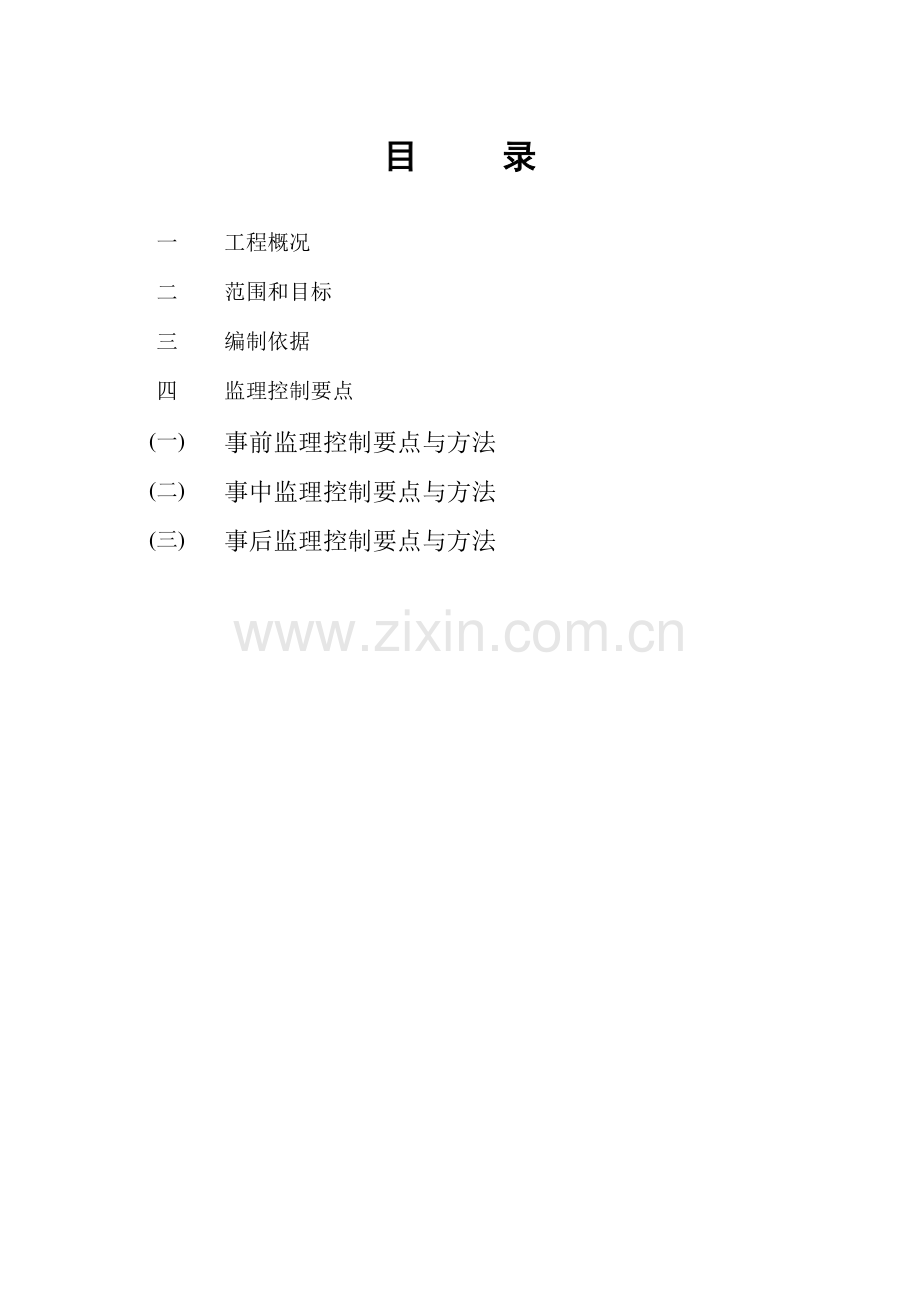

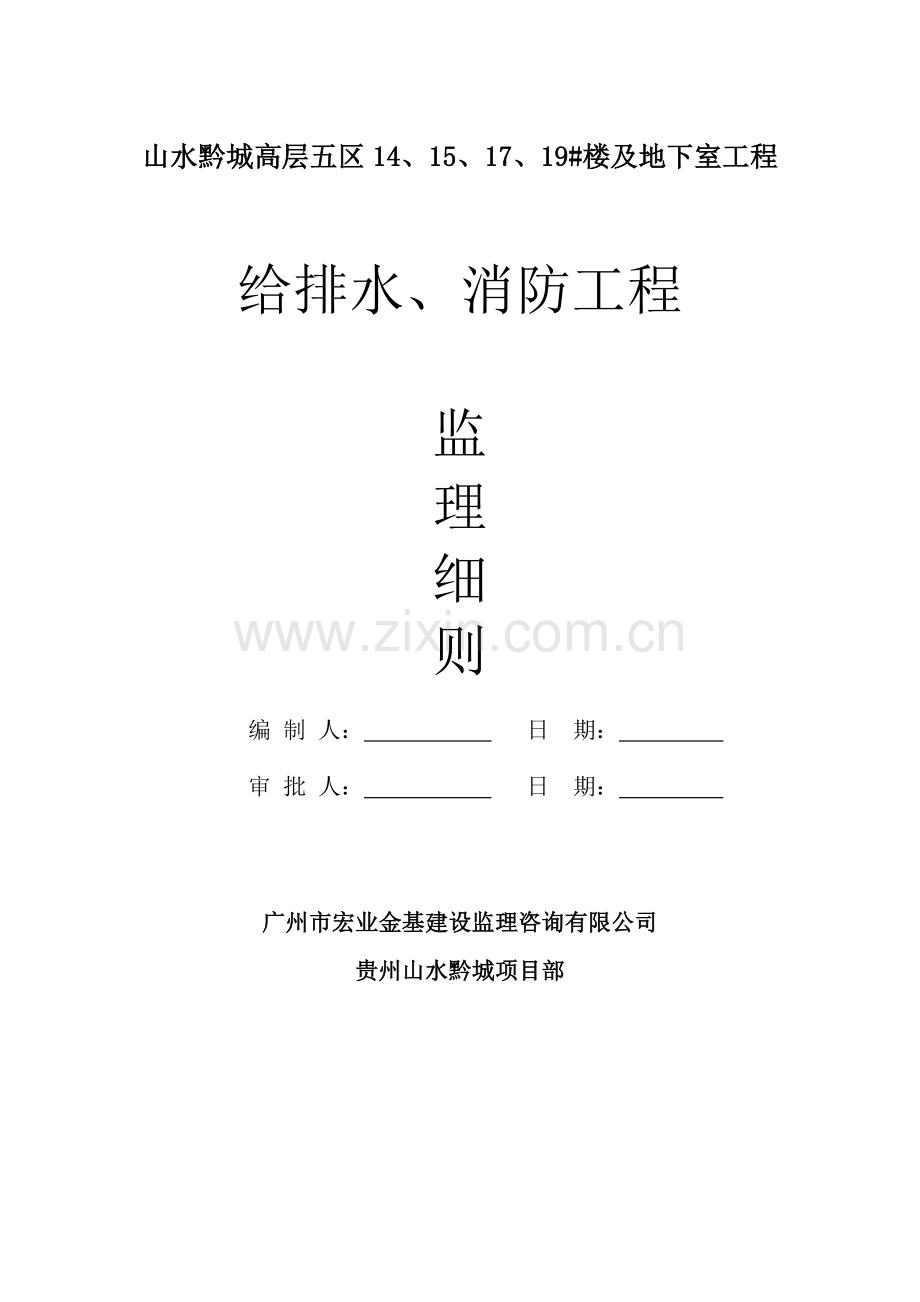

山水黔城高层五区14、15、17、19#楼及地下室工程给排水、消防工程监理细则编 制 人： 日 期： 审 批 人： 日 期： 广州市宏业金基建设监理咨询有限公司贵州山水黔城项目部目 录一工程概况二范围和目标三编制依据四监理控制要点(一)事前监理控制要点与方法(二)事中监理控制要点与方法(三)事后监理控制要点与方法一、 工程概况：工程名称：山水黔城高层五区14、15、17、19#楼及地下室工程结构类型：基础：孔桩，主体：框支剪建筑面积：约 。建设单位：贵州宏立城房地产开发有限公司工程地址：贵阳市四方河路1#监理单位：广州市宏业金基建设监理咨询有限公司设计单位：贵阳市建筑设计院有限公司地勘单位：贵州省水利电力勘测研究院 贵州新生代建材地质工程勘察院施工总承包单位：中建三局第三建设工程有限责任公司范围和目标：范围：本细则适用于室内给水，排水、消防工程施工质量监理的全过程。质量目标：及格、优良或样板工程。二、 编写依据：1、规范序号编 号名 称备 注1GB50242-2002建筑给水排水及采暖工程施工质量验收规范2GB50084-2001自动喷水灭火系统设计规范3GB50261-96（2003年版）自动喷水灭火系统施工及验收规范4GB50045-95(2001年版)高层民用建筑设计防火规范5GBJ16-87(2001年版)建筑设计防火规范6GB50235-97工业金属管道工程施工及验收规范7CJJ/T29-98建筑排水硬聚氯乙烯管道工程技术规程8GB50015-2003建筑给水排水设计规范9GB50274-98制冷设备/空气分离设备安装工程施工及验收规范10GB50275-98压缩机/风机/泵安装工程施工及验收规范2、图纸本工程各栋号水电施工图纸 3、合同(材料使用、质量控制目标)a) 施工合同b) 监理合同三、 监理控制要点：（一） 事前监理控制要点与方法：1.1掌握和熟悉有关给水排水安装工程的质量控制文件和资料，即熟悉监理合同、承包合同、设计图纸、市政及消防部门的规定、有关的技术规范等资料。1.2 做好图纸会审工作，组织设计、施工等有关单位进行会审，并做好会审纪录。会审重点： （1）各给水排水系统是否符合现行的设计规范及地区的技术标准要求。 （2）所用的材料、设备的规格、型号、性能是否合理。 （3）熟悉设计图纸，领会设计意图，理解系统的工作原理；与其他专业图纸对照是否有互相碰撞、立面布置不合理的现象，并给予解决。（4）认真审核拟采用的新材料、新结构、新工艺、新技术的技术鉴定文件，提出是否适用的意见。1.3 对承包商资质进行审核: （1）审查企业注册证明和资质等级，要求交验有关证明(复印件)。 （2）主要施工安装业绩。 （3）技术力量情况。 （4）施工机具情况。 （5）对近期已完成或在建工程进行实绩考察。 （6）对承包商选择的分包商，必须按规定审查验证，符合条件才允许分包。 （7）对施工方的技术工种，上岗证进行审查。1.4 审核给水排水工程开工申请报告和施工组织设计(施工方案)。(1) 施工组织设计应按施工规范要求，质量计划的内容，编制有保证施工安装质量的技术措施和施工工艺程序，具体应有: a) 室内给水管道安装的工艺程序及保证施工质量的技术措施。 b) 室内排水管道安装的工艺程序及保证施工质量的技术措施。 c) 卫生洁具安装的工艺程序及保证安装质量的技术措施。 d) 室内消防管道及设备安装的工艺程序及保证安装质量的技术措施。 e) 系统调试、验收的内容和技术要求。（2）根据提交的开工申请报告，审查是否已具备开工条件，审核标准应以施工方案、现场施工准备情况，各种开工手续是否齐备，来确定是否同意开工。 1.5 现场作业条件的检查和复核，其内容如下：（1）铺设室内埋地管道的回填土要夯密实，挖土要挖到管底标高，沿管线位置清理干净，坐标、标高正确。（2）与土建配合预埋的套管或预留是否正确。（3）托吊干管安装必须在安装层的结构顶板完成后进行，沿管线安装的模板及杂物清理干净。（4）立管安装应在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行，每层均应有明确的标高线。暗装竖井管道，应把竖井内的模板及杂物清理干净，并有防坠落措施。（5）支管安装应在墙体砌筑完毕，墙面未装修前进行。（6）卫生器具安装应在所有与卫生洁具连接的管道水压试验已完毕，并已办好预、隐检手续后方可进行。浴盆的稳装应待土建做完防水层及保护层后，配合土建施工进行，其他卫生器具应在室内装修基本完成后再进行稳装。1.6 对给水排水的管材、管件、系统组件，以及其他设备、材料，必须要有质量鉴定部门的技术鉴定书，质量保证书，说明书，并有出厂合格证。根据质量、价格、售后服务及市场的反映。对比后，确定厂家及产品，定好样板，做好封板。材料、器具、设备进场后使用前应认真进行检查，确认符合要求，方可准用。（1）各种连接管件不得有裂纹和砂眼，丝扣要完整。（2）各种伐门的外观要规矩无损伤，伐体严密性好，伐杆不得弯曲。对在主干管起切断作用的伐门，安装前应进行严密性试验，试验压力为出厂规定的压力。（3）镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象。（4）非金属密封垫片应质地柔韧，无老化变质或分层现象，表面应无折损、皱纹等缺陷。（5）对自动喷淋灭火系统的喷头要做密封性能试验；对报警阀应逐个进行渗漏试验，试验压力应为额定工作压力的2倍，试验时间5min，不合格者不得使用。（二） 事中过程监理控制要点与方法：给水排水系统施工安装正式开始后，监理人员应现场监控，按事先确定的监控目标，对每一道安装工序实行动态控制。主要方法有（1）检查监督、引导或纠正。 （2）原始记录，收集各种信息，分析察看，发现问题，即时提出改正。 （3）办理中间验收及签证。2.1室内给水管道安装：2.1.1室内给水管道安装工艺程序：支吊架予制加工 干管安装 立管安装 支管安装管道试压 管道冲洗 管道防腐和保温（指热水管）2.1.2监理要点：（1）给水引入管与排水引出管（或煤气引入管）水平净距不得小于1m。室内给水与排水管道平行敷设时，两管间的最小水平净距为0.5m。交叉敷设时垂直净距为0.15m。给水管应敷设在排水管上面。（2）明装钢管或排水管安装时，直线要互相平行；冷热水管上下平行时，热水管应在冷水管上面。（3）水平管道纵横方向弯曲的偏差控制，每10m镀锌管，管径100mm，允许偏差5mm；管径100mm，允许偏差10mm。全长（25m以上），管径100mm，允许偏差13mm；管径100mm，允许偏差25mm。检查方法：用水平尺，直尺拉线和尺量检查。（4）管道支、吊、托架的位置应正确、牢固，与管道接触紧密。钢管水平安装的支架最大距应符合下表规定：管道直径mm1520253240507080100150200支架最大间距m保温管22.52.52.533444.567不保温管2.533.544.55666.589.5(5)水压试验结果必须符合设计或施工规范要求,这是保证项目,而管道接口是关键,监理人员应严格控制.(6)碳素钢管焊接,手工电弧焊对口,壁厚4mm可不开坡口,5mm要开坡口,坡口要求控制如下:接头名称对口形式接头尺寸(mm)壁厚间隙钝边坡口角度()cP管子对称V型坡口5-88-121.2-2.52-31-1.51-1.560-7060-65 检验方法:尺量检查。（7）管道接口电焊缝加强面高度和宽度控制要求如下：厚度(mm)2-34-67-10焊缝型式无坡口焊缝加强高度h(mm)1-1.51.5-2-焊缝宽度b(mm)5-67-9-有坡口焊缝加强高度h(mm)-1.5-22焊缝宽度b(mm)盖过每边坡口约2mm检验方法：焊接检测尺检查。（8）管道焊接对口的错口偏差控制，应不超过管壁厚的20%且不超过2mm。 检验方法：尺量检查。（9）管道焊接不允许存在焊瘤、咬肉、裂缝弧坑、夹渣及气孔和管中心线错开。 检验方法：观察。（10）管径DN100的镀锌钢管应采用螺纹连接,被破坏的镀锌层表面及管螺纹露出部份，应做防腐处理。管径DN100的镀锌钢管应采用法兰或卡套式专用管件连接，绞丝钢管与法兰焊接处应二次镀锌。（11）碳素钢管的法兰连接应对接平行、紧密与管中心线垂直。所用衬垫，冷水管用橡胶垫。热水管用石棉橡胶垫，且无双层垫。（12）给水立管安装，钢管的垂直度允许偏差控制，每m在2mm以内，全长（5m以上）不大于8mm。 检验方法：用吊线和尺量检查。（13）给水立管管卡安装，层高小于或等于5m，每层须安装一个。层高大于5m，每层不得少于2个。（14）给水管道穿地下室和天面，应采用防水套管，热水管穿墙和楼板应有套管。（15）室内给水管道试验压力为：金属和复合管P工作1.5（MPa），但不小于0.6 MPa ，在试验压力10分钟内，压力降不大于0.02 Mpa为合格。施工单位应做好试压记录。塑料给水管系统应在试验压力下稳压1h，压力降不超过0.05Mpa，然后在工作压力下的1.15倍状态下稳压2h，压力降不超过0.03Mpa，同时检查各连接处不得渗漏。2.2室内塑料排水管道(UPVC管)安装：2.2.1 UPVC管道安装的工艺程序： 予制加工 干管安装 立管安装 支管安装卡件固定 封口堵洞 埋地管闭水试验 通水试验。2.2.2监理要点：（1）承插排水塑料管道的连接，插口外棱应铣出1530坡口，管口要齐平。接口前应对承插口的水分、灰尘、油污清除干净，用有合格证书的粘接剂粘接，承插口涂抹的粘接剂应均匀。（2）管道应按设计位置、标高、坡向、坡度进行各管段粘连后，管道应均匀。（3）塑料排水管安装的允许偏差和检验方法：项目允许偏差检验方法水平管道纵横方向弯曲(1)每1m长度不大于2mm(2)10m以内，全长不大于8mm(3)10m以上，每10m不大于8mm用水平尺、直尺、拉线和尺量检查立管垂直度(1)每1m高度不大于3m(2)5m内全高不大于10mm(3)5m以上，每5m不大于10mm，全高不大于30mm吊线和尺量检查（4）UPVC塑料排水管支架的支撑间距按下表规定设置：外径(mm)5075110160水平管(mm)50075011001600立管(mm)1200150020002000（5）UPVC塑料管的坡度可参照铸铁水平管标准坡度施工(设计图上标明者除外)，如受安装位置限制，最小坡度按下表确定。管径(mm)5585110160最小坡度()12742（6）管道穿楼板应有阻水圈或套管。高层建筑内明敷管道，当设计要求采取防止火灾贯穿措施时，管径110mm的在楼板贯穿部位应设置，还应设置阻火圈或防火套管。（7）管径大于或等於110mm的横支管与暗设立管相连时，墙体贯穿部位，应设阻火圈或防火套管。横干管穿越心火分区隔墙，隔墙两侧应设阻火圈或防火套管。（8）立管和横管应按设计要求设置伸缩节，横管伸缩节应采用锁紧橡胶圈管件，当管径大于或等於160mm时，横干管宜采用弹性橡胶密封圈连接形式。当层高小于或等于4m时，立管应每层设一伸缩节，层高大于4m时，伸缩节数量由设计决定。横管大于2m时应设伸缩节，但伸缩节的间距不得大于4m。（9）隐蔽或埋地管道必须做灌水试验。管道系统安装完毕后，对管道的外观质量和安装尺寸进行复核检查，复查无误后，作通水试验，检查排水是否畅通，有无渗漏。2.3卫生洁具安装：2.3.1卫生洁具安装程序： 卫生洁具及配件检验 卫生洁具安装 卫生洁具配件预装 卫生洁具稳装 卫生洁具与墙、地缝隙处理 卫生洁具外观检查 通水试验。2.3.2监理要点：（1）卫生洁具规格、型号必须符合设计要求，洁具的颜色及厂家应与业主协商。洁具必须有产品合格证，洁具零件规格标准质量可靠。水箱采用节水型。（2）卫生洁具排水的出口与排水管连接严密不漏，应在预装和稳装的关键工序采取预控措施。（3）支托架的埋设平整牢固，洁具放置平稳、洁净、支架与洁具接触紧密。 检查方法：观察和手板检查。（4）卫生器具安装的允许偏差和检验方法见下表：项目允许偏差检验方法坐标单独器具10拉线、吊线和尺量检查成排器具5标高单独器具15成排器具10器具水平度2用水平尺和尺量检查器具垂直度3用吊线和尺量检查2.4室内消防管道及设备安装：2.4.1安装程序：安装准备 干管安装 报警伐安装 立管安装喷淋分层干支管、消火栓及支管安装 消防水泵、高位水箱、水泵接合器安装 管道试压 管道冲洗 喷洒头支管安装（系统综合试压及冲洗） 节流装置安装 报警伐配件、水流指示器、信号阀、消火栓配件、喷洒头安装 通水调试。2.4.2监理要点:（1）安装前应对自动喷淋系统的压力开关、水流指示器、信号伐、报警伐等自动监测装置，逐个进行主要功能的检查，不合格者不得使用。（2）消火栓箱体的规格、类型应符合设计要求，箱内配件齐全，栓伐灵活、严密。（3）管道安装所需要的基准线，应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。自动喷淋系统的喷头安装是按装修图定位，吊顶龙骨安装后，按吊顶材料厚度确定喷头的标高。封吊顶时按喷头预留口位在顶板上开孔。（4）吊顶内的管道安装应与空调、电气等管线的位置要协调好，各专业工序安装应有总体安排。（5）报警伐的安装应设在明显、易于操作的位置，距地高度为1.2m。报警伐处地面应有排水设施。控制伐应有启闭指示装置。水力警铃和报警伐的连接管径应为20mm，其距离不得大于20 m。（6）自喷及水幕消防的管道应不小于0.002的坡度；不同管径管道的连接不宜采用补芯，应采用异径管箍，异径弯头；三通上最多用一个补芯，四通上最多用两个补芯。（7）自喷管道的固定支架安装，支吊架的位置以不妨碍喷头喷水效果为原则，一般吊架距喷头应大于300mm，距末端喷头的距离不大于750mm.干管、立管，均应加防晃固定支架，干管或分层干管可设在直管段中间，距立管及末端不宜超过12m。单杆吊架长度小于150mm时，可不加防晃固定支架。立管要设两个方向的防晃固定支架。（8）水流指示器的安装控制措施，应水平安装，前后应保持有5倍安装管径长度的直管段，注意指示器的水流方向，及电接点有良好的接触。（9）消防接合器应采用带弹簧封板型，注意止回伐的安装方向，安全伐应按系统工作压力定压。（10）消火栓及支管的安装控制，消防水管进入消防箱应“横平竖直”，不应斜进箱内；消火栓口应垂直朝外，伐门中心距地1.1m；水龙带与水枪和快速接头的绑扎应紧密牢固,水龙带卷折挂好。（11）消防泵的安装应牢固，不偏斜，其质量控制：泵体水平度每米不得超过0.1mm，离心泵的水平联轴器应保持同轴度，轴向倾斜每米不得超过0.8mm，径向位移不得超过0.1mm。检查方法：用水平尺、百分表、塞尺检查。（12）消防管道试压可分层分段进行，对不能参与试压的设备、仪表、附件应加以隔离。 自动喷淋系统的试验压力：当工作压力1Mpa时，水压强度试压应为设计工作压力的1.5倍，并不应低于1.4Mpa;当设计工作压力1Mpa时,水压强度试压应为工作压力加0.4Mpa。稳压30分钟，无漏无变形，且压力降0.05Mpa为合格。（13）管道的冲洗是在管道试压完毕后，可连续做冲洗工作。施工单位应做好试压和冲洗记录。2.5 质量通病的防治2.5.1管道穿越楼板、屋面要安装套管，且套管要符合标准规定。2.5.2 生活给水管及DN100mm的非生活给水管，不得焊接；DN100的非生活给水管在特别情况下，可允许采用焊接，但不得减少通水截面，并需作防腐处理。自动喷淋系统DN100mm的管道，应分段采用法兰或沟槽式连接件（卡箍）连接。2.5.3立管敷设离墙距离要20mm。2.6系统调试应具备的条件：（1）系统施工安装已全部完成。（2）供水系统已通水，地下水池和天面水池已储备设计要求的水量，各供水系统已充满水，无泄漏。（3）供电系统供电正常，与系统配套的火灾自动报警系统处于工作状态。2.7系统调试的内容和要求：2.7.1 系统调试的内容：系统的冲洗水源测试水泵测试报警阀调试（指自喷系统）排水装置调试（指自喷系统）联动试验2.7.2水源测试应符合下列要求:（1）核实进水管的管径，地下水池的容积，天面水池的容积，水池的配管，消防储水量不作它用的技术措施等项，应符合设计和规范的要求。（2）核实消防接合器的数量、规格、型号是否符合设计的要求。2.7.3水泵调试的要求：（1）手动或自动启动时，水泵应在5分钟内投入正常运行，水泵性能正常。（2）以备用电源切换时（指高层消防及自喷系统）消防水泵应在1.5分钟内投入正常运行。（3）稳压泵调试时，模拟设计启动条件，稳压泵应立即启动，当达到系统设计压力时，稳压泵应自动停止运行。2.7.4报警伐调试应符合下列要求：湿式报警伐调试时，在其试水装置处放水，报警伐应及时动作，水力警铃应及时动作，发出报警信号，水流指示器应输出报警信号，压力开关应接通电路报警，并应启动消防水泵。2.7.5排水装置（自喷系统）调试应符合下列要求：（1）开启排水装置的主排水，应按系统最大设计灭火水量做排水试验，使压力达到稳定。（2） 试验过程中，从自喷系统排出的水应全部从室内排水系统排走。2.7.6联动试验应符合下列要求：（1）对室内生活给水排水系统，在给水系统通水后，各用水点应供水通畅，排水系统接口无渗漏。（2）消火栓系统，在天面系统接口无渗漏。打开水枪，开动消防泵进行试水，水枪喷射密实水头应大于10m。（3）对火灾自动报警系统的各种探测器，输入模拟信号，火灾自动报警控制器应发出声光报警信号，并启动自动喷水灭火系统。（4）以0.941.5L/S的流量从未端试水装置处放水，水流掣、压力开关、水力警铃和消防泵等应及时动作，并发出相应的信号。2.8 系统的验收2.8.1生活给水排水系统验收：（1）验收时准备的资料，应有施工图、竣工图及设计变更，设备、材料的合格证，隐蔽工程验收记录，设备试运转记录，水压试验记录、冲洗记录等。（2）验收时重点检查和校验下列各项：座标标高和坡度的正确性，连接点或接口的严密性，各类支架、挡墩安装的牢固性，给排水系统的通水能力等。2.8.2消防系统的验收：（1）准备好资料，如设计图纸、消防批文、变更通知、竣工图、消防系统试压、调试、隐蔽记录、系统联动试验记录，材料、设备、组件的合格证等。（2）建设单位、施工单位、监理单位三方进行初步验收后，建设单位填写好建筑工程消防验收申报表，向消防部门提出消防验收申请，由建设单位主持，公安消防监督机构、建设单位、设计、监理、施工单位参加验收。消防部门进行验收后，根据建筑工程消防验收意见书进行消防系统的整改完善。（3）消防验收时，消防系统的供水水源的检查，系统的流量和压力试验，消防水泵的验收、管网的验收、报警伐组的验收、喷头的验收、系统进行模拟灭火功能试验等项，应符合设计和施工验收规范的要求。（三）事后监理控制要点与方法3.1对已安装的产品或中间验收后的产品，安装单位应进行产品保护。（1）所有已安装的管道、卫生器具、消防器材，应采取预防人为损坏或被盗的措施。（2）厨、厕排水口、大小便器、地漏等敝口，在使用前应进行封堵，防止水泥砂浆及垃圾进入管道，造成堵塞。3.2喷头安装应在系统试压、冲洗合格后进行，安装时不得对喷头进行拆装、改动，并严禁给喷头附加任何装饰性涂层。3.3交工后的保修期内，当发生给水排水系统因质量而损坏的现象，监理人员应及时通知施工单位，找出事故原因及地点；由施工单位提出处理方案，监理审核，及时进行修理，监理人员现场检查处理合格后，再交给业主使用。3.4竣工验收后，应整理归档的安装记录：有材料设备出厂合格证、设备拆卸清理记录、机泵安装记录、设备机组试车试运转记录，管线焊接检查记录，管道伐门强度严密性试验及吹洗记录、排水管道灌水试验记录。对以上的记录，按档案资料规格标准，整理成册，上交公司档案室存档。
