福海县城供水二期工程安全监理规划 昆仑监理 信誉至上
福海县城供水二期工程县城配水管网土建、安装及水厂改扩建工程
安全监理规划
安全监理是确保实现工程项目目标的重要手段，安全监理规划就是遵照国家对工程建设的相关法规、规定、安全监理标准等的要求，结合本工程特点、工程环境等因素,确定安全监理的范围、内容，制定相应的安全监理程序、方法、措施，对承建单位的安全管理体系、安全技术措施，进行审查、检查和监督，使建筑工程安全监理规范化、标准化、科学化，尽到监督检查的监理责任，达到安全施工的目的
一、工程概况
1、建筑特点
工程名称
福海县城供水二期工程县城配水管网土建、安装及水厂改扩建工程
工程地点
福海县
建设单位
新疆昌源水务阿勒泰供水有限公司
设计单位
新疆城乡规划设计研究院有限公司
勘察单位

质督单位
福海县安监站
安督单位
福海县质监站
监理单位
新疆昆仑工程监理有限责任公司
2、建筑概况
福海县城供水二期工程县城配水管网主要建设内容为县城配水管线的建设，管线（DN500—DN150)全长10955米,管材选用DN500、DN350的球墨铸铁管和DN300—DN150的PE管0。6Mpa。工期目标：计划开竣工日期：2011年7月22日至2012年6月30日。
3、施工单位概况
单位名称
资质
项目经理
技术负责人
承包工程范围
葛洲坝公司
市政一级

招标范围所有内容

二、安全监理依据
1、中华人民共和国安全生产法（国家主席令第七十号）
2、建设工程安全生产管理条例（国务院令第393号)

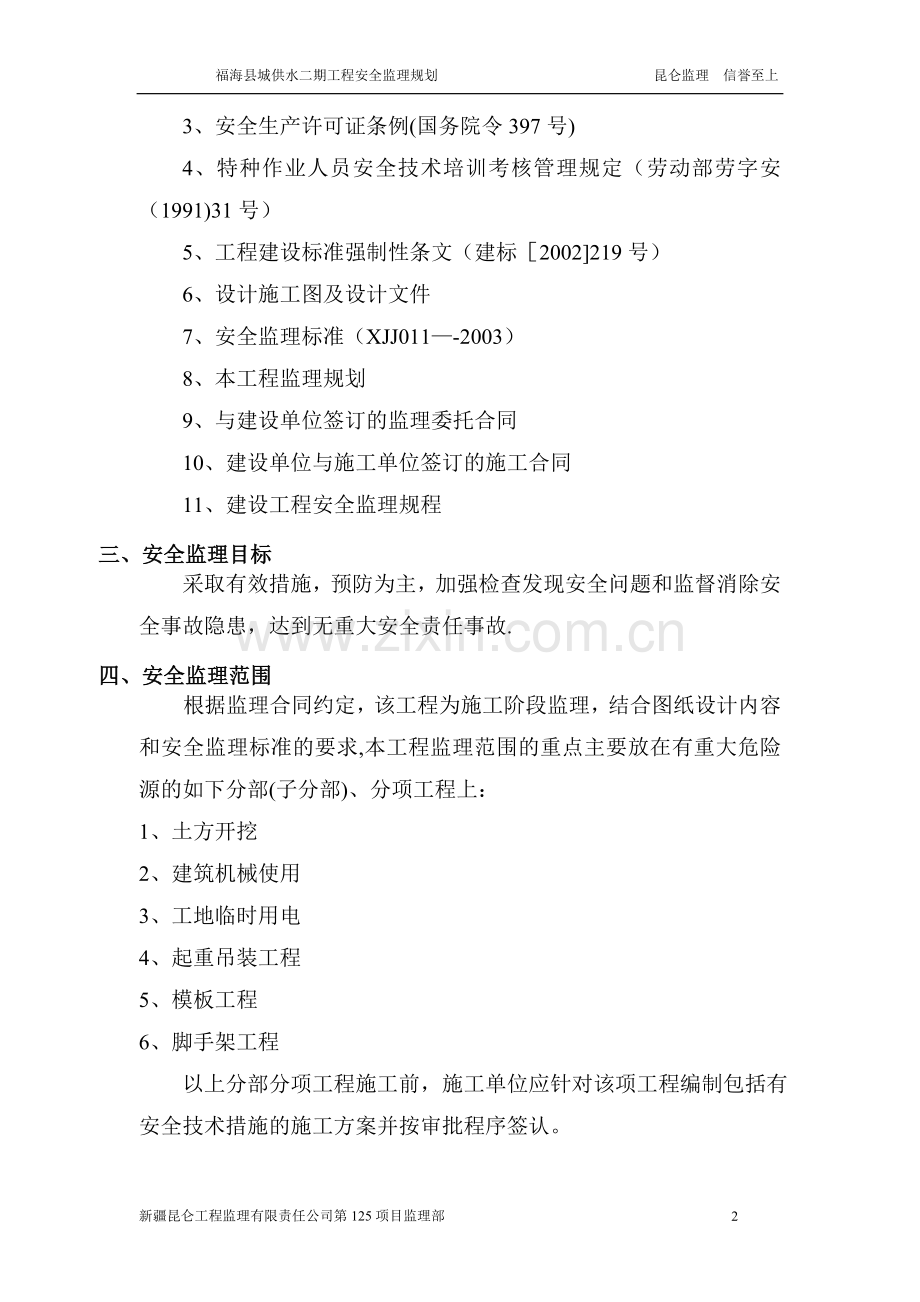

3、安全生产许可证条例(国务院令397号)
4、特种作业人员安全技术培训考核管理规定（劳动部劳字安（1991)31号）
5、工程建设标准强制性条文（建标［2002]219号）
6、设计施工图及设计文件
7、安全监理标准（XJJ011—-2003）
8、本工程监理规划
9、与建设单位签订的监理委托合同
10、建设单位与施工单位签订的施工合同
11、建设工程安全监理规程
三、安全监理目标
采取有效措施，预防为主，加强检查发现安全问题和监督消除安全事故隐患，达到无重大安全责任事故.
四、安全监理范围
根据监理合同约定，该工程为施工阶段监理，结合图纸设计内容和安全监理标准的要求,本工程监理范围的重点主要放在有重大危险源的如下分部(子分部)、分项工程上：
1、土方开挖
2、建筑机械使用
3、工地临时用电
4、起重吊装工程
5、模板工程
6、脚手架工程
以上分部分项工程施工前，施工单位应针对该项工程编制包括有安全技术措施的施工方案并按审批程序签认。
五、安全监理内容
1、施工准备阶段
重点抓好一学、二督促、九审查工作。
一学：
在学习会审图纸时,应了解设计文件对建设工程安全标准执行情况,对发现文件中的安全问题，应通过建设单位向设计单位提出书面意见和建议.
二督促:
（1)、督促建设单位向施工单位提供图纸未标示出的地下工程，如暗管、电缆及其它构筑物的详细资料，并要求施工单位提出相应的预防措施。
（2）、督促建设单位在开工前解决用地范围内的电讯、树木等及其它影响施工安全的构筑物.
九审查:
（1）、审查施工单位开工前的安全准备工作，批复开工报告。
（2）、审查安全施工组织设计或安全施工方案。
①。安全技术措施的内容应符合工程建设强制性标准；
②。应编制危险性较大的分部分项工程一览表及相应的专项施工方案，并且符合有关规定;
③.生产安全事故应急预案的编制情况；
④.大风、雨季等季节性安全施工方案的制定应符合规范要求；
⑤。施工总平面布置应符合有关安全、消防的要求；
⑥.总监理工程师认为应审核的其它内容。
(3)、审查施工单位施工现场项目安全保证体系的组织机构。
①.施工单位现场安全生产管理机构的建立应符合有关规定，安全管理目标应明确并符合合同的约定；
②。施工单位应建立健全施工安全生产责任制度，安全检查制度和事故报告制度；
③。施工单位项目负责人的执业资格证书和安全生产考核合格证书应齐全有效;
④。施工单位专职安全生产管理人员的配备数量应符合建设行政主管部门的规定,其执业资格证书和安全生产考核证书应齐全有效.
（4）、审查施工单位施工现场安全管理制度和保证措施.
(5）、审查安全管理人员和特种作业人员资格证、上岗证,分包单位的安全证明、上岗证。
(6）、审查施工单位提供的拟使用的设备、机具、安全设施的证明材料及有关部门的签定证书.
(7)、审查施工单位拟使用的务工人员安全教育培训及体检状况。
（8）、审查总分包单位的施工安全协议.
(9）、审查施工单位提供的新材料、新技术、新工艺、新设备的技术标准和使用规范.
安全监理审查情况表如下：
单位
名称
安全
资质
安全施工组织设计
特殊岗
位资质
安全
教育
总、分包安全协议
安全
交底
申报
审
核
申报
审
核
申报
审核
已进行
未进行
审
核
审
核
申
报
审
核
葛洲坝
公司

2、施工阶段
重点抓好三检查、五防、八控制.
三检查：
(1）、日常现场跟踪监理,根据工程进展情况、安全监理人员对各工序安全情况进行跟踪监督、现场检查，验证施工人员是否按照安全技术防范措施和规程进行操作。
（2）、对影响安全生产的关键部位，除进行日常跟踪检查外，视施工情况,必要时可做抽检和检测工作。
（3)、要求施工单位在下道工序施工前对该工序的施工安全准备情况和安全措施进行检查，作好记录并经安全监理人员确认后，施工单位方可进行下道工序施工。
五防:
（1）、防火:检查施工单位用火点的防护、消防器具设施情况,监督防火措施的落实。
（2）、防水：监督施工单位管理好用水系统，防止跑水、冒水、漏水影响施工安全。
（3）、防盗：检查和督促施工单位对防盗措施的落实,特别是工程进入装饰阶段更要加强这方面的工作。
（4）、防食物中毒：检查施工单位卫生管理制度监督建立和完善卫生保障措施的落实、防止食物中毒。
(5）、防环境污染：检查和监督施工单位落实粉尘、噪音、污水排放、有害物体的封存保管等措施.
八控制:
（1)、土方工程
a. 施工组织设计中，要有专项土方工程施工方案，安全监理人员应要求施工单位对基槽情况和基槽支护、围护情况按要求进行观察和监测。
b。 现场坑槽陡坡等处，除应设置防护设施与安全标志外，夜间还应设红灯示警。
(2）、脚手架和安全防护设施
①、审核脚手架、安全防护棚施工方案。
②、审核施工单位提供的脚手架（板）及配套器具安全装置（升降装置、防坠落装置、防倾斜装置）材料质量证明文件，必要时进行现场抽样试验。
③、检查脚手架搭设交底与验收记录。
④、审查脚手架搭设人员的资格证书。
⑤、按脚手架种类对脚手架的立杆基础、架体与建筑结构拉结、杆件间距与剪刀撑、脚手板与防护栏杆、大小横杆设置情况、杆件间距及搭接,架体内封闭,通道、卸料平台、架体防护、制作组装（吊篮、挂脚手架)等进行控制，搭设完毕后,在使用前报安全监理人员检查验收，符合要求并经安全监理人员签认后方可投入使用。
⑥、严格控制各类脚手架的使用荷载，不得将模板支架、缆风绳、泵送砼和砂浆的输送管等固定在脚手架上,严禁悬挂起重设备。
⑦、施工中发现立杆沉陷悬空、节点松动、架子歪斜、杆件变形、脚手板上结冰等问题,在施工单位未解决以前,安全监理人员有权停止使用脚手架.
⑧、遇有六级以上大风、大雾、大雨天气，安全监理人员应指令施工单位暂停脚手架作业，雨后进行施工操作要有防滑措施。
⑨、拆脚手架时，拆除作业必须由上而下逐层进行，严禁上下同时作业，连墙件加固。拆除时各构配件严禁抛掷到地面。脚手架安全检查应按表填写检查记录.
（3）、模板工程
①、审查模板工程施工方案时应注意审查如下内容:
a。模板工程施工方案必须经施工单位技术负责人审核签认。
b.要有根据砼输送方式制定有针对性安全措施。
c。复核模板结构设计计算书的荷载取值.
d。审核模板支撑系统的设计是否安全合理。
②、审核施工单位提供的模板及支撑系统立柱材料的质量证明文件，并按表填写检查记录。
③、对模板堆放情况进行检查验收.
④、审核支、拆模板安全技术交底.
⑤、模板安装应在安全的作业环境下，按施工方案进行模板工程的施工，施工完毕后，报安全监理人员检查签认。
⑥、拆模板前施工单位应将拆模板申请与砼强度试验报告一起报监理人员审批。
（4）、高处作业
①、临边作业：安全监理人员应重点检查施工单位是否按规定要求进行安全防范,应注意:
a.设置防护栏杆 b。架设安全网 c。 装设安全门
②、对洞口作业、安全监理人员应重点检查以下内容：
a。各种板与墙的预留洞口、垂直运输出入口必须设置牢固的盖板、防护栏杆、安全网或其它防坠落的防护设施.
b. 现场坑槽陡坡等处,除应设置防护设施与安全标志外，夜间还应设红灯示警。
③、悬空作业应注意：
a。悬空作业必须要求施工单位设置牢靠的立足点,如搭设操作平台、脚手架或吊篮等.
b。凡作业所用锁具、脚手架等设备料及吊篮、塔架等设备，均需经有关部门验收合格并按表检查验收后，方可使用.
（5）、交叉作业
对交叉作业，安全监理人员应加强对以下内容的监控:
①、支模、砌墙、装饰等工种在交叉作业中，不得在同一垂直作业面作业，若必要时应作安全防护。
②、拆除脚手架与模板时，要求施工单位派专人现场管理，其下方不得有其它作业人员.
③、拆下的模板、脚手架等部件,堆放处离楼层边沿应不小于1米，堆放高度不得超过2米。通道口、脚手架边缘等处,严禁堆放拆下部件。
④、交叉作业通道如必须搭设安全防护，确保通行安全。
（6）、建筑机械使用
①、机械使用前应检查操作人员的资质证书和上岗证，必须持证上岗。
、挖掘机、起重机等重要作业区域，应要求施工单位设立警告标志及采取现场安全措施.
、起重机作业时，起重臂和下方严禁有人停留、工作或通过，其重吊装的指挥人员必须持证上岗。
、在施工过程中遇到下列情况之一时应立即停工，待符合作业条件时方可继续施工：
a。填挖区土体不稳定，有发生坍塌危险时；
b.气候突变、发生暴雨时;
c。在爆破警戒区发出爆破信号时；
d。地区涌水冒泥、出现陷车或因雨发生坡道打滑时；
e。工作面不足以保证安全作业时;
f。施工标志、防护设施损毁失效时。
、配合机械作业的清底、平地、修坡等人员，应在机械回转半径以外工作。
、高空焊接或切割时，必须系好安全带，焊接周围和下方应采用防火措施，并设专人监护。
（7）、临时用电（由电气专业监理工程师审查并负责临时用电安全监理)
①、审查施工单位报送的经施工单位技术负责人签认的临时用电施工方案。
②、审查并结合现场实际检查施工单位配电系统是否采用“三级配电两级保护”。
③、检查施工现场末级开关箱是否满足一机、一闸、一漏、一箱.
④、电器专业监理工程师不定期的根据规范对现场用电情况进行检查，抽检现场供电系统，应做到发现不合格时，立即指令施工单位停止施工进行整改。
临时用电应填表，检查验收无问题后方允许供电使用。
(8)、起重吊装作业
①。 起重机械必须经有关部门检验合格；操作人员和指挥人员必须具备相应资质。
②。 督促施工单位在作业前必须对工作现场周围环境进行全面调查，制订出完整的安全技术措施报监理人员审核.
③。 作业前应要求施工单位对起重机械的吊钩和吊环进行检查,不符合要求时必须更换，所使用的钢丝绳应有质量合格证明文件.
④. 作业时要有足够的工作场地，起重机臂杆回转半径内应无障碍物，吊物下方不得停留或有人通过.
⑤。 起重机械不得靠近架空输电线路作业，如限于条件，应采取经施工单位技术负责人批准的安全防护措施.
⑥. 起重机械必须按规定的起重机性能作业,不得超载和起吊悬空零星物件。
⑦。 吊装物起吊时应绑扎牢固、平稳,不得在吊装物上堆放和悬挂零星物件。
⑧。 遇有六级以上的大风、大雨、大雾等恶劣天气时,不得进行作业。
六、安全监理工作方法
1、旁站监理
对施工现场重大危险源、重点部位和有特殊要求的如基坑支护、砼浇筑及输送时安全措施的有效性进行检查。
2、测量
监督施工单位对施工用电和漏电开关、漏电参数进行检查测量，对不合格要求者，应指令施工单位停止使用并及时处理。
3、试验
要求施工单位对其使用的安全材料防护用具及机械设备应提供出厂“三证”，必要时要求施工单位进行安全性能检测。
4、指令性文件
（1）、对施工单位在施工中存在的安全问题，通过发出监理工程师通知单等指令性文件责令施工单位限期改正。
（2）、如遇下列情况，安全监理人员报项目总监同意后由总监下达“暂停施工指令”。
。安全生产条件未经安全监督部门审查；审查不合格施工单位擅自施工的；安全设施未经检验而擅自使用的。
.对监理工程师查出的事故隐患拒不整改或整改不合格的。
。对已发生的安全事故未进行有效处理而继续作业的。
。使用无合格证明文件的安全防护用具及机械设备或擅自替换、变更工程材料的.
。未经安全资格审查或审查不合格分包单位的施工人员进入施工现场的。
(3)、如因时间紧迫,监理工程来不及做出正式书面指令,可用口头指令下达给施工单位，但随后应及时补充书面文件对口头指令予以确认.
5、安全和工程款挂钩
施工单位在施工中安全管理混乱，经指出不改正者，监理工程师在施工进度工程款签发时，有权停止签发施工单位部分或全部工程款。
6、利用合同手段
对安全管理混乱情节严重而拒绝整改的，监理有权建议建设单位解除施工承包合同。对分包单位监理有权指令总包单位解除分包合同.
七、安全监理人员职责
1、总监理工程师职责
（1）、对所监理工程项目的安全监理工作全面负责。
（2）、确定项目监理部的安全监理人员，明确其工作职责。
(3)、主持编写安全监理规划，审批安全监理细则.
(4）、审核并签发有关安全监理的《监理通知》和安全监理专题报告.
（5）、审批安全施工组织设计和专项安全施工方案、组织审查和批准施工单位提出的安全技术措施及工程项目生产安全事故应急预案.
（6)、审批《起重机械拆装报审表》和《起重机械验收核查表》。
（7)、签发《安全防护、文明施工措施费用支付审批表》。
(8）、签发《工程暂停令》，必要时向相关部门报告。
（9）、监察安全监理工作落实情况。
2、总监代表职责：
(1）、根据总监的授权，行使总监的部分职责和权力。
（2）、总监理工程师不得将下列工作委托总监理工程师代表:
。对所监理工程项目的安全监理工作全面负责。
.主持编写安全监理规划，审批安全监理细则。
.签署《安全防护、文明施工措施费用支付审批表》.
.签发安全监理专题报告。
。签发《工程暂停令》，必要时向相关部门报告。
3、安全监理工程师职责
(1）、编写安全监理规划和安全监理细则.
(2）、审查施工单位的营业执照、企业资质和安全生产许可证。
（3）、审查安全生产管理的组织机构，查验各级管理人员和特种作业人员上岗资格证书.
(4）、审核安全施工组织设计中的安全技术措施和专项施工方案.
（5）、核查施工单位安全培训教育记录和安全技术措施的交底情况。
（6）、检查施工单位制定的安全生产责任制度、安全检查制度和事故报告制度的执行情况。
（7)、核查施工起重机械拆卸、安装和验收手续、签署相应表格,检查定期检测情况。
（8）、核查中小型机械设备的进场验收手续、签署相应表格。
(9）、对施工现场进行安全巡视检查,填写监理日记；发现问题及时向总监（代）报告.
（10）、主持召开安全生产专题监理会议。
(11）、起草并经总监授权签发有关安全监理的《监理通知》.
4、专业监理工程师职责
（1）、参与编写安全监理规划和安全监理细则。
（2)、参与审核安全施工组织设计或安全施工方案。
（3）、审核本专业施工安全状况，对安全事故隐患及时向安全监理工程师和总监报告.
（4）、审核本专业的危险性较大的分部分项工程的专项施工方案.
5、监理员职责
检查施工现场的安全状况,发现问题予以纠正并及时向专业监理工程师报告。
八、安全监理程序
1、安全监理程序：
开工准备
施工单位
现场安全施工准备
施工单位
编制安全施工组织设计施工单位
安全教育、特殊工种资质报审施工单位
安全自检合格报安监站施工单位
现场安全检查
安监站
审批、审核
监理部
否
否
参与安督站现场活动
监理部
开工报告申报
施工单位
批复开工报告
总 监
工程实施
施工单位
施工过程安全监理
安全监理工程师
否
继续施工
施工单位
工程竣工
九、安全监理工作制度
1、安全监理会议制度
(1）、每周一次安全例会，小工程可与监理例会同开.大工程和群体工程可单独开。本工程根据实际情况召开安全例会.
（2）、月安全检查讲评会，即每月组织安全检查并进行讲评。
（3）、不定期的安全洽商会，主要根据现场安全施工情况及时发现与相关单位洽商解决安全施工存在的问题。
（4）、安全专题会,主要是较好、较差典型指导安全施工。
（5)、安全协议会，及时处理协调相关单位关系.
（6）、安全监理会议，都应有会议记录,并发至相关单位。
2、安全监理报审制度
（1）、安全施工组织设计报审：审核安全组织机构、安全管理制度和安全保证措施。
（2）、特殊工程安全施工方案报审，主要审核安全措施.
3、安全监理巡检制度
每日定时、定项进行安全巡视检查，及时发现处理问题，检查重点如下:
①、沟槽开挖与深基坑支护.
②、临时用电系统。
③、沟槽防护。
④、施工过程安全生产情况。
、临边防护.
4、监理月报制度
每月监理月报中应实事求是地反映安全监理的情况和内容。
十、安全事故报告
1、在安全监理过程中发现安全隐患应立即要求施工单位采取措施消除隐患，对于重大安全隐患在书面通知施工单位停工整改的同时，并按表填报相关单位.由安全监理工程师旁站监督整改完毕并书面回复后，方允许复工。
2、当发生施工安全事故后，安全监理人员首先应通过项目总监理工程师下达“工程暂停令”，同时通知建设单位和监理公司.
3、事故发生后，监理部应参与并协调有关部门组织的事故调查，为事故的分析处理提供依据.
4、当事故的发生对工程质量产生影响时，监理部应责令施工单位对影响的程度和范围进行调查,并上报建设单位及有关主管部门，根据调查结果确定处理方案.
十一、安全应急预案处理
1、协调施工单位保护好现场.
2、由总监下达“工程暂停令".
3、立即向建设单位和本单位报告。
4、协调相关部门组织事故调查.
5、本单位应急电话: 0991—4695887 。
十二、安全记录表格清单
附：安全监理规划应用表目录。
序号
名 称
表 号
填表单位
1
安全隐患报告书
AQ—A1
监理单位
2
钢管扣件式支撑体系验收表
AQ—C1
施工单位
3
落地式（或悬挑）脚手架搭设验收表
AQ—C2
施工单位
4
施工现场临时用电验收表
AQ—C8
施工单位
5
施工机械检查验收表（搅拌机）
AQ-C9—2
施工单位
6
施工机械安装验收表（砼泵）
AQ—C9—4
施工单位
7
施工机械安装验收表(木工机械）
AQ—C9-5
施工单位
8
施工机械安装验收表（钢筋机械）
AQ-C9—6
施工单位
安全隐患报告书
表AQ—A1
安全隐患报告书
编号

：（建设行政主管部门及施工安全监督机构）
由
施工的 工程，存在下列严重安全隐患:
我单位已于 年 月 日发出《监理通知》/《工程暂停
令》，编号 ，但施工单位拒不整改/拒不停工。
特此报告!
总监理工程师签字： 年 月 日
签收人： 签收日期:

钢管扣件式支撑体系验收表
表AQ-C1
工程名称

施工单位

分包单位

支撑体系的类别

高度
m
验收部位

安装日期

序号
检查项目
检查内容与要求
验收结果
一
安
全
施
工
方
案
模板支撑体系工程应有专项安全施工技术方案（或设计），审批手续完备、有效。

高度超过8 m，或跨度超过18 m，施工总荷载大于10kN/m2,或集中线荷载大于15kN/m2的支撑体系，其专项方案应经过专家论证，并根据专家意见进行修改。

支撑体系的材质应符合有关要求。

施工前应有技术交底,交底应有针对性。

二
构
造
要
求
立杆基础必须坚实,满足立柱承载力要求。立杆下部必须设置横向扫地杆.立杆与结构应有可靠拉接.

立杆、横杆的间距必须按安全施工技术方案(计算书）要求搭设.

可调丝杆的伸出长度应符合要求。

立杆最上端的自由端长度应符合方案的要求。

三
剪
刀
撑
采用满堂红支撑体系时,四边与中间每隔4排支架立杆应设置一道纵向剪刀撑,由底至顶连续设置;高于4米时，其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。

剪刀撑应按规范要求设置

四
其
他
要
求

验收结论：
年 月 日
验
收
人
签
名
总包单位
分包单位

监理单位意见:
监理工程师: 年 月 日
注:1、用于钢管扣件式支撑体系的验收，其它结构的支撑体系企业可根据实际情况制定表格进行验收。2、支撑体系搭设完成后，由技术负责人牵头组织相关部门进行验收，验收依据是专项方案及有关标准。3、监理单位应参加验收，填写验收意见并签字.4、施工单位可根据进度分段进行验收.
落地式（或悬挑）脚手架搭设验收表
AQ—C2
工程名称

总包单位

作业队伍

负责人

验收部位

搭设高度

序号
检查项目
检查内容
验收结果
1
施工
方案
符合JGJ—130规范要求

悬挑式脚手架和高度20米以上的落地式脚手架搭设前必须编制安全专项施工方案,附设计计算书，审批手续齐全.搭设前需要技术交底。特殊脚手架应有专家论证。

2
立杆基础
脚手架基础必须平整坚实，有排水措施，架体必须支架在底座(托）或通长脚手架上。纵、横向扫地杆应符合要求。

3
钢管、扣件要求
钢管、扣件有复试检测报告.应采用外径48—51mm，壁厚3—3。5mm的钢管.

钢管无裂纹、弯曲、压扁、锈蚀.

4
架体与建设结构拉结
脚手架必须按楼层与结构拉结牢固，拉结点垂直、水平距离符合要求，拉结必须使用钢性材料。20米以上的高大脚手架须有卸荷措施。

5
剪刀撑设置
脚手架必须设置连续剪刀撑，宽度及角度符合要求。搭接方式应符合规范要求。

6
立杆、大横杆、小横杆的设置要求
立杆间距应符合要求；立杆对接必须符合要求.

大横杆宜设置在立杆内侧,其间距及固定方式应符合要求;对接须符合有关规定。

小横杆的间距、固定方式、搭接方式等应符合要求。

7
脚手板及密目网的设置
操作面脚手架铺设必须符合规范要求.操作面护身栏杆和挡脚板的设置符合要求。操作面下面净空超3米时须设一道水平网。架体须用密目网沿内侧进行封闭，并固定牢固。

8
悬挑设置情况
悬挑梁设置应符合设计要求；外挑杆件与建筑结构连接牢固；悬挑梁无变形；立杆底部应固定牢固。

9
其他
卸料平台、泵管、揽风绳等不能固定在脚手架上;脚手架与外电架空线之间的距离应符合规范要求，特殊情况须采取防护措施；马道搭设符合要求；门洞口的搭设符合要求

10
其他增加的验收项目

11
验收结论：
验收人签名
项目技术负责人
搭设单位负责人
其他验收人员

监理单位意见：
监理工程师： 年 月 日
注：1、脚手架搭设完毕后由项目技术负责人牵头组织有关部门验收，验收合格后方可使用，验收时可根据进度分层、分段进行验收;2、高度超过20米的脚手架验收时，监理单位应参加,并签署意见,高度在20米以下的脚手架验收，监理单位可以不参加；3、“其他增加的验收项目”一栏是指根据标准、规范及行业要求应验收的项目、企业可自己填写。
施工现场临时用电验收表
AQ—C8
工程名称

总包单位

临时用电工程

作业单位

序号
检查
项目
检查内容
检查结论
1
施工组织方案
用电设备5合以上或设备总容量在50KW以上者，应编制临时用电施工组织设计

2
外电防护
小于安全距离时应有安全防护措施；防护措施应符合要求

3
接地与接零保护系统
应采用TN-S系统供电；重复接地符合要求，其电阻值应不大于10欧；各种电器设备和施工机械的金属外壳、金属支架和底座必须规定采取可靠的接零或接地保护.

4
三级配电
配电室的设置应符合要求；现场实行三级配电,总配电箱应装设电压表、总电流表、总电度表及其他仪表;总配电箱应装设总开关和分路开关，开关均采用自动空气开关.分配电箱应设总开关和分开关，总开关应采用自动空气开关,分开关可采用漏电开关或刀闸开关并配备熔断器。开关箱内安装漏电开关、熔断器及插座.

5
漏电保护器
须实行两级漏电保护；严格实行“一机、一闸、一漏、一箱”；漏电保护装置应灵敏、有效，参数应匹配；在总、分配电箱上安装的漏电保护开关的漏电动作电流应为50至100mA，开关箱必须装漏电保护器,其额定漏电动作电流不大于30 mA,额定漏电动作时间0.1S。

6
配电箱设置
配电箱安装位置应符合要求，箱体应采用铁板或优质绝缘材料制作，不得使用本质材料制作，箱体应牢固、防雨；箱内电器安装板应为绝缘材料；金属箱体等不带电的金属体必须作保护接零；进线口和出线口应设在箱体的下面，并加护套保护；工作零线、保护零线应分设接线端子板，并通过端子板接线；箱内接线应采用绝缘导线,接头不得松动,不得有带电体明露;闸具、熔断器参数与设备容量应匹配，安装应符合要求；不得用其他导线替代熔丝；箱内应设有线路图.

7
配电线路
电缆架设或埋设符合规定要求；须使用五芯线电缆，电缆完好,无老化、破皮现象；

8
其他
照明灯具金属外壳须作保护接零,使用行灯和低压照明灯具,其电源电压不应超过36伏；行灯和低压灯的变压器应装设在电箱内,符合户外电气安装要求;交流电焊机须装设专用防触电保护装置、电焊把线应双线到位、电缆线应绝缘无破损。

9
其他增加的验收项目

10
验收结论：
年 月 日
验收人员签字
总包单位
分包单位
作业队伍

监理单位意见：
监理工程师： 年 月 日
注:1、“其他增加的验收项目"一栏是指依据标准、规范及行业要求应验收的项目，企业可自己填写。2、验收时监理工程师必须参加，并签署意见。
施工机械检查验收表(搅拌机）
AQ—C9—2
工程名称

设备型号

总包单位

分包单位

租赁单位

验收日期

机具安装位置

检查项目
检查内容与要求
验收结果
机体安装在有防雨、防砸、防噪音操作棚内.

设备周围排水通畅、严禁积水,必须设置沉淀池。

安装牢固平稳，轮胎离地并做保护。

搅拌机离合器、制动器、传动部位有防护罩。

操作手柄有保险装置

料斗保险挂钩齐全完好

钢丝绳使用符合规定要求。

开关箱距设备距离不大于３米且电源线穿管保护.

挂设安全操作规程牌

操作人员持证上岗

按要求设置喷淋降尘装置

验收结论：

验收人
签字
总包单位
分包单位
租赁单位
安装单位

监理单位意见:
符合验收程序，同意使用（ ）
不符合验收程序,重新组织验收(　)
　　监理工程师： 年 月 日

注：由总包单位项目部组织分包单位,安装单位相关人员对设备进行安装验收，并填写此表，相关人员签字，最后由监理单位对验收程序进行审核并签字.
施工机械检查验收表(混凝土泵）
AQ—C9—4
工程名称

设备型号

总包单位

分包单位

租赁单位

验收单位

检查项目
验收内容
验收结果
外观验收
设备基础平整坚实，安装平稳,有足够的操作空间

仪表齐全有效

轮胎螺丝紧固无缺失，地泵支腿插销入位,安全可靠

料斗螺丝紧固无缺失，隔栅安装可靠

机容机况整洁，无任何部位漏油、漏气、漏水

泵体各部位无变形

检查各油位水位
水箱水位正常

机油油位正常

液压油位正常

电瓶水位正常

发动机部分
机油压力怠速时不少于１。５kg/cm2

水温正常

发动机运转正常无异响

液压泵压力正常

各辅助机构工作正常

底盘部分
变速箱正常

行走、刹车系统正常

各操控机构正常

安全防护
具有产品质量合格证

泵管布设合理，壁厚和材质符合安全使用要求，卡箍安装到位,逆止阀工作可靠

搭设符合要求的防雨、防砸、防噪声的操作棚,棚内悬挂安全技术操作规程,操作人员持证上岗

验收结论：

验收人签字
总包单位
分包单位
租赁单位

监理单位意见： 符合验收程序，同意使用（ ）
不符合验收程序，重新组织验收（　）
监理工程师: 年 月 日
注：由总包单位项目部组织分包单位，安装单位相关人员对设备进行安装验收，并填写此表,相关人员签字,最后由监理单位对验收程序进行审核并签字。
施工机械检查验收表（木工机械）
AQ—C9-5
工程名称

设备型号

总包单位

分包单位

租赁单位

安装单位

机具安装位置

检查项目
检查内容与要求
验收结果
安装在符合降低噪声要求的防护棚内并有良好的通风.

安装平稳牢固、工作台平整光滑，床身工作时不得有明显震动，有足够宽敞场地保证操作。

平刨必须安装安全保护手装置,圆盘锯锯盘护罩、分料器（锯尾刀）、防护档板安全装置齐全有效。

刀片和刀片螺丝的硬度、重量必须一致，刀片严禁有裂纹，刀架夹板必须平整贴紧,合金刀片焊缝的高度不得超出到头，刀片紧固螺丝应按入刀片槽内，槽端离刀背不得小于10MM。

传动部位防护罩齐全牢固

设置独立的开关箱必须达到“一机、一闸、一箱、一漏”，开关箱距设备距离不大于3米且电源线穿管保护。漏电保护开关灵敏、匹配正确、保护接零符合要求，严禁使用铁壳倒顺开关。

必须独立使用 电动机，不得与其机械用同一台电动机,多功能木工设备严禁两项(含)以上功能同时使用

设备旁悬挂设安全操作规程牌，明确责任人，操作人员持证上岗。

验收结论：

验收人
签字
总包单位
分包单位
租赁单位
安装单位

监理单位意见: 符合验收程序，同意使用( ）
不符合验收程序,重新组织验收（　）
　　监理工程师: 年 月 日
注：由总包单位项目部组织分包单位，安装单位相关人员对设备进行安装验收，并填写此表，相关人员签字，最后由监理单位对验收程序进行审核并签字.
施工机械检查验收表(钢筋机械)
AQ—C9—6
工程名称

设备型号

总包单位

分包单位

租赁单位

安装单位

机具安装位置

检查项目
检查内容与要求
验收结果
钢筋机械必须安装在符合要求的防护棚内,基础平整坚实,周围排水畅通，安装平稳牢固,保持水平位置。

调直机工作区域应设置警戒区,并且安装防护栏杆及警告标志;冷拉机防护棚前用钢管做防回弹隔挡；切断机旁应有存在材料、半成品的场地.

设备完好，安全装置齐全有效，传动部位必须安装防护罩，传动箱齿轮油应清洁饱满。

切断机切刀无裂痕、刀架螺栓紧固，防护罩牢固可靠。

冷拉卷扬机连轴器的连接螺栓连接牢固、抱闸间隙符合1—1.5MM要求；钢丝绳应经滑轮并和被拉钢筋水平方向成直角,操作人员要能看见整个冷拉场地，卷扬机与冷拉中线不得小于5M;卷扬机必须使用封闭式导向滑轮，严禁使用开口拉板式滑轮，卷筒上的钢丝绳应排列整齐，至少保留3—5圈，夹板完好；卷扬机背后应设置稳固可靠的地锚并与卷扬机底座牢固连接。

设置独立的开关箱必须达到“一机、一闸、一箱、一漏”，开关箱距设备距离不大于3米且电源线穿管保护。漏电保护开关灵敏、匹配正确、保护接零符合要求，严禁使用铁壳倒顺开关。

电动机、电缆线绝缘电阻是否符合要求。

设备旁悬挂设安全操作规程牌，明确责任人，操作人员持证上岗。

验收结论：

验收人
签字
总包单位
分包单位
租赁单位
安装单位

监理单位意见： 符合验收程序,同意使用( )
不符合验收程序,重新组织验收（　）

监理工程师: 年 月 日
注:由总包单位项目部组织分包单位，安装单位相关人员对设备进行安装验收,并填写此表
